KURZANLEITUNG

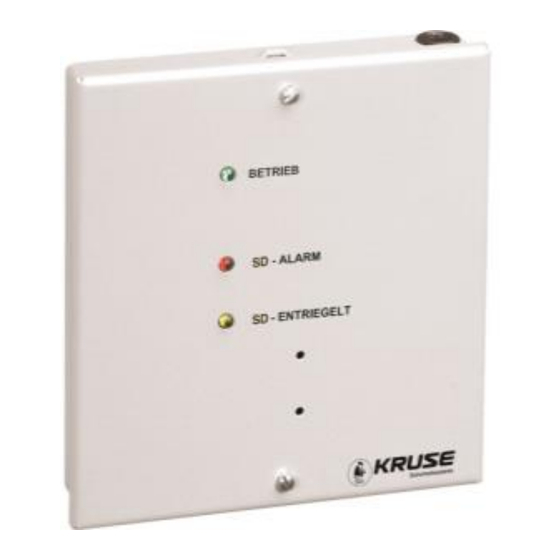

Adapter SDA 4 (FSKA0750) – VdS-Zulassung: G 10 00 45
1. Schematische Darstellung
2. Funktionsprinzip
Im Einsatzfall schaltet der SD-Adapter zur Entriegelung des FSDs die Spannungsversorgung
UB auf die Klemmen 3 und 4, sobald:
an den Klemmen 9 und 10 Signale mit der an den Jumpern J3 und J4 eingestellten
Polaritäten anliegen.
Nach einem Einsatzfall schaltet der SD-Adapter sich in Ruhe, sobald:
an den Klemmen 1 und 2 der Überwachungswiderstand von 2,2 kOhm (± 40%) messbar
ist,
an den Klemmen 5 und 6 (RMK E-Öffner) kein Durchgang messbar ist,
an den Klemmen 9 und 10 kein Signal mehr anliegt und
kein Sabotagealarm besteht.
Nach einer Sabotage lässt sich der SD-Adapter wieder in Ruhe versetzen, wenn:
an den Klemmen 1 und 2 der Überwachungswiderstand von 2,2 kOhm (± 40%) messbar
ist und
an den Klemmen 5 und 6 kein Durchgang messbar ist.
Duvendahl 92
www.kruse-sicherheit.de
|
21435 Stelle
|
+49 4174 592-22
|
vertrieb@kruse-sicherheit.de
Art.-Nr. 501001
Rev. 1.3
KRUSE
Adapter SDA 4
KRUSE
Adapter SDA 4 (FSKA0750)
Technische Änderungen vorbehalten
05.2023
Seite 1 von 8
