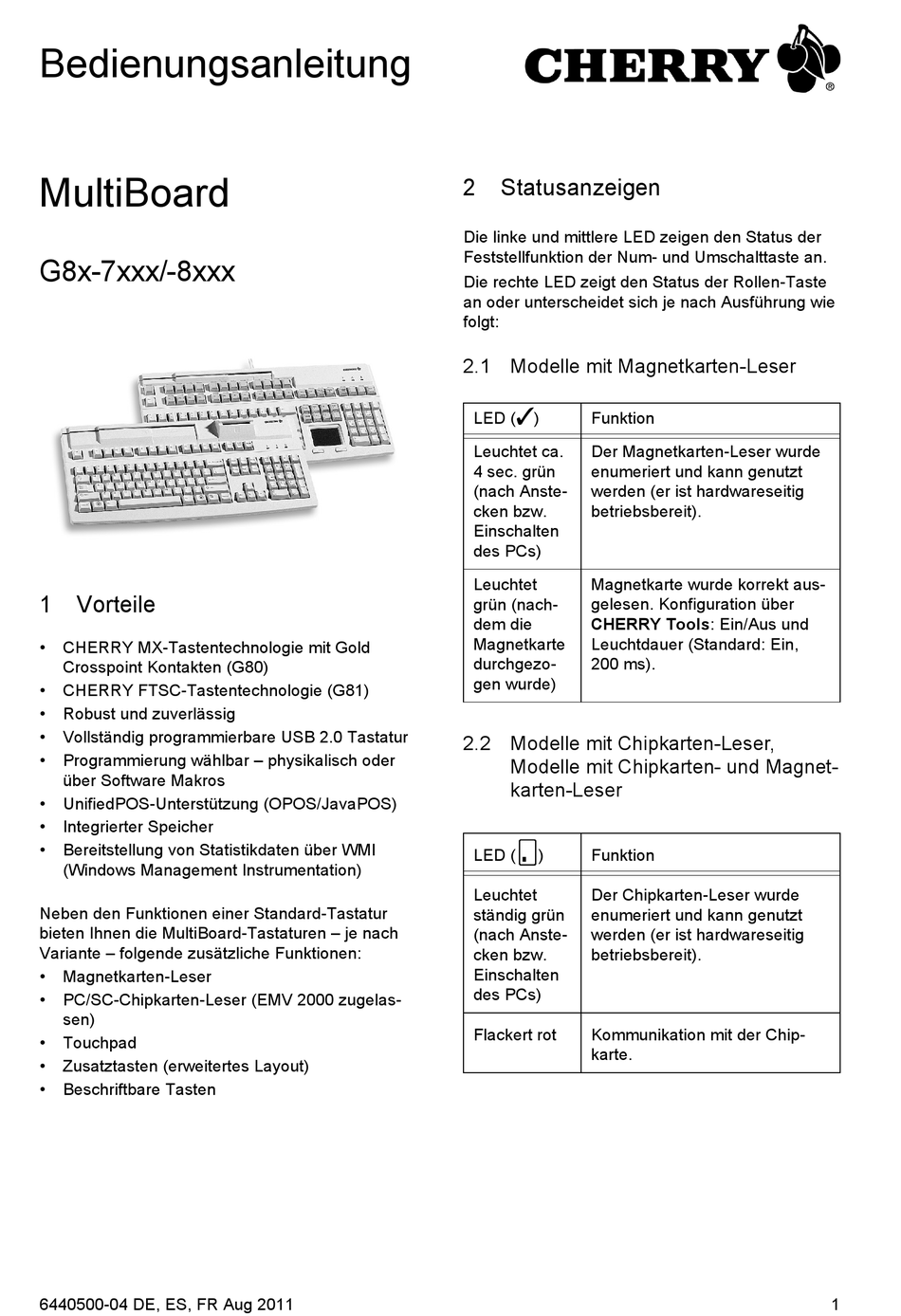

Cherry G80-8113 Bedienungsanleitung

Bedienungsanleitung

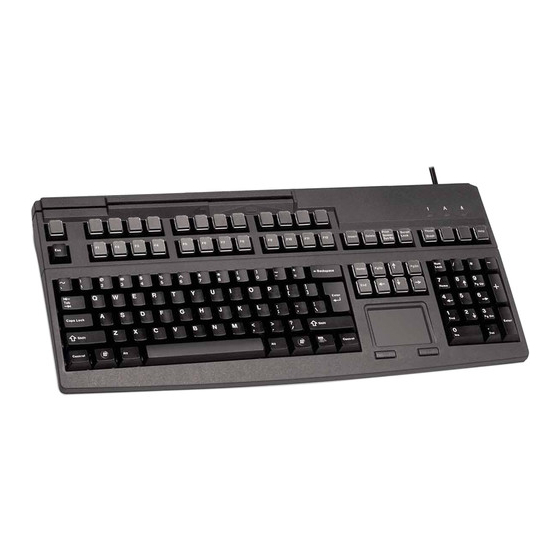

MultiBoard
G8x-7xxx/-8xxx
1 Vorteile
• CHERRY MX-Tastentechnologie mit Gold
Crosspoint Kontakten (G80)
• CHERRY FTSC-Tastentechnologie (G81)
• Robust und zuverlässig
• Vollständig programmierbare USB 2.0 Tastatur
• Programmierung wählbar – physikalisch oder
über Software Makros
• UnifiedPOS-Unterstützung (OPOS/JavaPOS)
• Integrierter Speicher
• Bereitstellung von Statistikdaten über WMI
(Windows Management Instrumentation)
Neben den Funktionen einer Standard-Tastatur
bieten Ihnen die MultiBoard-Tastaturen – je nach
Variante – folgende zusätzliche Funktionen:
• Magnetkarten-Leser
• PC/SC-Chipkarten-Leser (EMV 2000 zugelas-
sen)
• Touchpad
• Zusatztasten (erweitertes Layout)
• Beschriftbare Tasten
6440500-04 DE, ES, FR Aug 2011
2 Statusanzeigen
Die linke und mittlere LED zeigen den Status der
Feststellfunktion der Num- und Umschalttaste an.
Die rechte LED zeigt den Status der Rollen-Taste
an oder unterscheidet sich je nach Ausführung wie
folgt:
2.1 Modelle mit Magnetkarten-Leser

LED ( ) Funktion
Leuchtet ca. Der Magnetkarten-Leser wurde
4 sec. grün enumeriert und kann genutzt
(nach Anste- werden (er ist hardwareseitig
cken bzw. betriebsbereit).
Einschalten
des PCs)
Leuchtet Magnetkarte wurde korrekt aus-
grün (nach- gelesen. Konfiguration über
dem die CHERRY Tools: Ein/Aus und
Magnetkarte Leuchtdauer (Standard: Ein,
durchgezo- 200 ms).
gen wurde)
2.2 Modelle mit Chipkarten-Leser,
Modelle mit Chipkarten- und Magnet-
karten-Leser
LED ( ) Funktion
Leuchtet Der Chipkarten-Leser wurde
ständig grün enumeriert und kann genutzt
(nach Anste- werden (er ist hardwareseitig
cken bzw. betriebsbereit).
Einschalten
des PCs)
Flackert rot Kommunikation mit der Chip-
karte.
1
