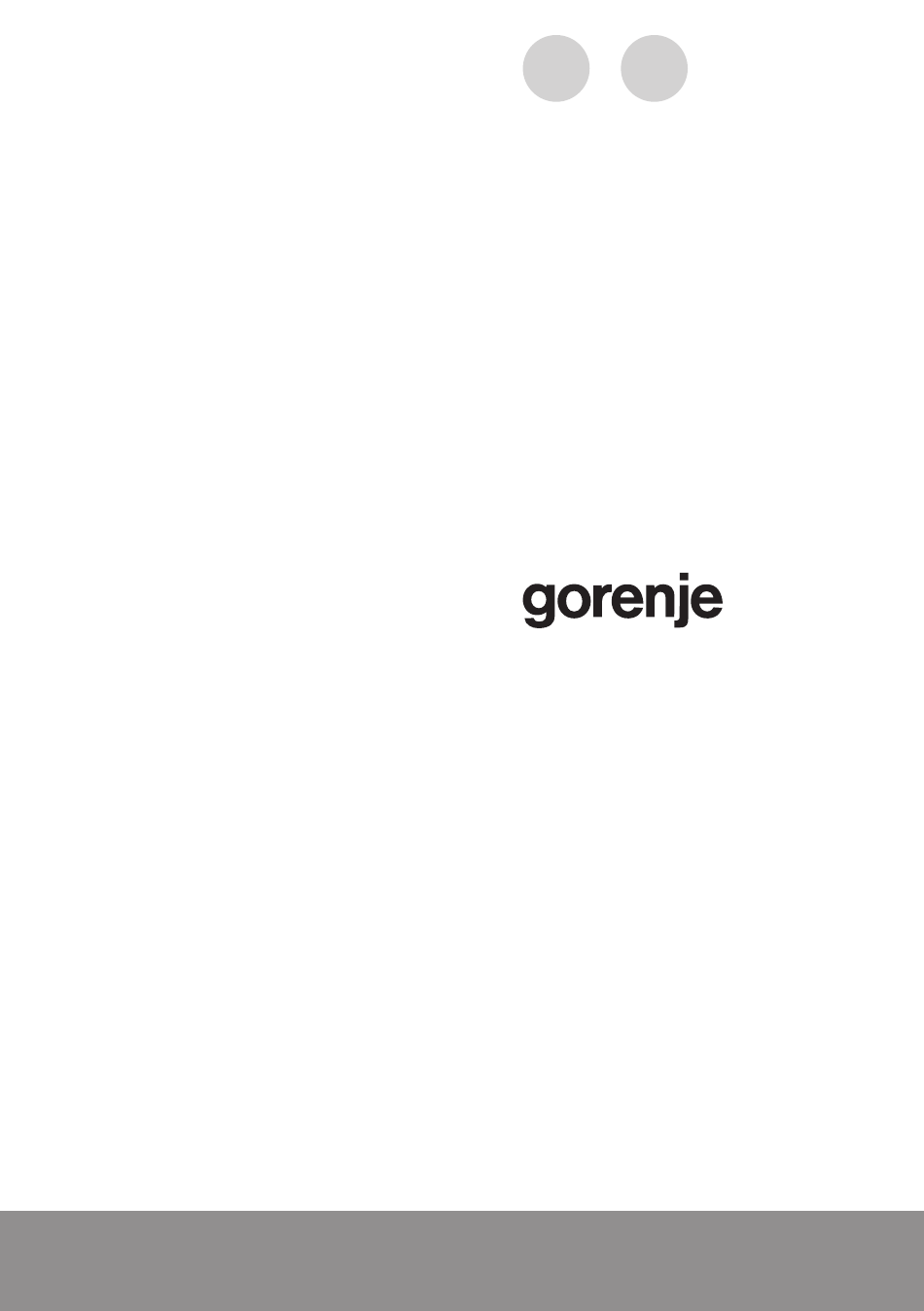

- Seite 1 AUSFÜHRLICHE GEBRAUCHSANLEITUNG FÜR GLASKERAMIK- EINBAUKOCHFELDER www.gorenje.com...
- Seite 2 Ihnen das Gerät zugestellt wurde, in Verbindung. Die entsprechenden Telefonnummern finden Sie auf der Rechnung bzw. auf dem Lieferschein. Die Gebrauchsanleitung für das Gerät finden Sie auch auf unserer Internetseite: www.gorenje.com / < http://www. gorenje.com /> Wichtige Informationen Tipp, Bemerkung...
- Seite 3 INHALTSVERZEICHNIS WICHTIGE SICHERHEITSHINWEISE VORWORT VOR DEM ANSCHLUSS DES GERÄTES: GLASKERAMIK-EINBAUKOCHFELD TECHNISCHE ANGABEN VORBEREITUNG DES GERÄTS VOR DER INBETRIEBNAHME FUNKTION DES 10 KOCHFELD KOCHFELDES 10 GLASKERAMIKKOCHFELD TIPPS ZUM KOCHGESCHIRR ENERGIE SPAREN 12 BEDIENUNG DER KOCHPLATTEN - KLASSISCHE KOCHMULDEN REINIGUNG UND 14 REINIGUNG UND PFLEGE PFLEGE EINBAU UND 16 EINBAU DES KOCHFELDES...
- Seite 4 WICHTIGE SICHERHEITSHINWEISE LESEN SIE BITTE DIE GEBRAUCHSANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE DIESE ZUM SPÄTEREN NACHSCHLAGEN AUF Dieses Gerät darf von Kindern ab acht Jahren, wie auch von Personen mit verminderten körperlichen, sensorischen und geistigen Fähigkeiten oder mangelhaften Erfahrungen und Wissen bedient werden, jedoch nur, wenn sie das Gerät unter entsprechender Aufsicht bedienen oder entsprechende Anweisungen über den sicheren Gebrauch des Geräts erhalten...
- Seite 5 Verwenden Sie zum Reinigen des Geräts keine Wasserdampf- Reinigungsgeräte oder Hochdruckreiniger, da diese einen Stromschlag verursachen können. Das Gerät ist nicht zur Steuerung mit externen Timern oder speziellen Steuerungssystemen geeignet. Die Abschaltvorrichtung ist in Einklang mit den Vorschriften für elektrische Verbindungen in die feste Installation einzubauen. Ein beschädigtes Anschlusskabel darf nur vom Hersteller, von einem autorisierten Kundendienst oder von einer anderen qualifizierten Person ausgetauscht werden, da ein solcher...
- Seite 6 HINWEIS: Verwenden Sie für Kochfelder nur Schutzabdeckungen, die vom Hersteller des Kochgeräts produziert wurden bzw. die der Hersteller des Kochgeräts in seiner Gebrauchsanleitung für das konkrete Gerät empfiehlt. Die Verwendung von ungeeigneten Schutzabdeckungen kann gefährliche Situationen verursachen. Das Gerät ist ausschließlich zum Gebrauch Zu eventuellen Abweichungen bei der im Haushalt bestimmt.
- Seite 7 GLASKERAMIK- EINBAUKOCHFELD (BESCHREIBUNG DER AUSRÜSTUNG UND DER FUNKTIONEN - ABHÄNGIG VOM MODELL) Da die Geräte, für welche diese Anleitung erstellt wurde, verschieden ausgerüstet sein können, sind vielleicht auch Funktionen und Zubehör beschrieben, die Ihr Gerät nicht besitzt. 1 Kochzone hinten links 2 Kochzone hinten rechts 3 Kochzone vorne links 4 Kochzone vorne rechts...
- Seite 8 TECHNISCHE ANGABEN (ABHÄNGIG VOM MODELL) A Seriennummer B Bestellnummer C Typ D Warenzeichen E Modell F Technische Angaben G Symbole für Konformität Das Typenschild mit allen Daten befindet sich auf der unteren Seite des Kochfeldes.
- Seite 9 VOR DER INBETRIEBNAHME Reinigen Sie die Glaskeramikoberfläche mit einem feuchten Tuch und etwas Geschirrspülmittel. Verwenden Sie keine aggressiven Reinigungsmittel, wie z.B. scheuernde Reinigungsmittel, die Kratzer verursachen, Topfschwämme sowie Rost- oder Fleckenentferner.
- Seite 10 KOCHFELD GLASKERAMIKKOCHFELD - Die Kochzone erreicht schnell die eingestellte Leistung bzw. Heiztemperatur, wobei die Umgebung der heißen Kochzonen kühl bleibt. - Das Glaskeramikkochfeld ist gegen Temperaturänderungen beständig. - Wenn Sie das Glaskeramikkochfeld als Abstellfl äche verwenden, kann es zu Beschädigungen oder Kratzern der Oberfl äche kommen. - Das Zubereiten von Speisen in Aluminium- oder Kunststoff gefäßen auf heißen Kochzonen ist nicht erlaubt.
- Seite 11 TIPPS ZUM KOCHGESCHIRR - Verwenden Sie nur hochwertige Kochtöpfe mit ebenen und stabilen Böden. - Der Kochtopfboden sollte den gleichen Durchmesser haben wie die Kochzone. - Kochgeschirr aus feuerfestem Glas mit speziell geschliff enem Boden ist zur Verwendung auf Kochplatten nur geeignet, wenn sein Durchmesser mit dem Durchmesser der einzelnen Kochplatte übereinstimmt.
- Seite 12 BEDIENUNG DER KOCHPLATTEN - KLASSISCHE KOCHMULDEN Schalten Sie die Kochplatten mit den Bedienungsknebeln ein, die auf dem Bedienfeld angebracht sind. Die Symbole neben den Knebeln zeigen die Zugehörigkeit zur jeweiligen Kochplatte an. Die Heizleistung der Kochzonen kann stufenlos (1-9) oder stufenweise (1-6) eingestellt werden.
- Seite 13 RESTWÄRMEANZEIGE Wenn mindestens eine Kochzone eingeschaltet ist, leuchtet ein gelbes Indikatorlämpchen. Bei einigen Modellen trägt die Funktion des gelben Indikatorlämpchens das beleuchtete Zahlendisplay über dem eingeschalteten Knebel. INDIKATORLÄMPCHEN (nur bei einigen Modellen) Das Glaskeramikkochfeld hat im vorderen Teil des Kochfeldes Restwärmeanzeigen.
- Seite 14 REINIGUNG UND PFLEGE Trennen Sie das Gerät vor dem Reinigen vom Stromnetz und lassen Sie es abkühlen. Kinder dürfen ohne Aufsicht von Erwachsenen das Gerät nicht reinigen und pflegen! Reinigen Sie die abgekühlte Glaskeramikoberfläche nach jedem Gebrauch, da bei jedem zukünftigen Gebrauch auch die kleinste Verunreinigung auf der heißen Oberfläche festbrennt.
- Seite 15 Entfernen Sie hartnäckigen und angebrannten Schmutz mit einem Schaber. Achten Sie darauf, dass Sie sich beim Gebrauch des Schabers nicht verletzen! Verwenden Sie den Schaber nur, wenn sich die Verschmutzung nicht mit einem feuchten Tuch oder einem speziellen Reinigungsmitteln für Glaskeramikoberflächen entfernen lässt.
- Seite 16 EINBAU DES KOCHFELDES - Unter dem Kochfeld ist in der ganzen Länge eine waagrechte Trennwand einzubauen, die mindestens 20 mm vom unteren Rand entfernt sein muss. An der Rückwand muss eine ungestörte Belüftung gewährleistet sein. - Das Einbaukochfeld muss nach Beendigung der Montage den Zugang zu den zwei vorderen Befestigungselementen von unten ermöglichen.
- Seite 17 AUSSCHNITTMMASSE FÜR EINBAUKOCHFELDER (vom Modell abhängig) min 20 min 40 min 600 490-492 min 50 283-285 30cm 595-600 520-525 min 20 min 40 490-492 min 600 min 50 560-562 60cm 795-800 520-525 min 20 min 40 min 600 490-492 min 50 750-752 80cm...
- Seite 18 520-525 min 20 min 40 490-492 min 600 min 50 860-862 90cm...
- Seite 19 MONTAGE DER SCHAUMDICHTUNG An einigen Modellen ist die Schaumdichtung schon montiert! Vor dem Einbau des Geräts in die Küchenplatte müssen Sie auf die Unterseite des Kochfeldes die beigelegte Schaumdichtung aufkleben. - Dazu ist die Schutzfolie von der Dichtung zu entfernen. - Die Dichtung muss auf die Unterseite der Glasplatte aufgeklebt werden (2-3 mm vom Rand).
- Seite 20 EINBAU DES GERÄTS IN DIE ARBEITSPLATTE - FLUSH MOUNT (das Kochfeld ist mit der Arbeitsplatte in der Ebene ausgerichtet) Für den ausgerichteten Einbau sind Geräte geeignet, die keine facettierten Ränder oder Zierränder besitzen. 1. Aufstellung des Geräts: Das Gerät darf nur in eine temperatur- und wasserbeständige Arbeitsplatte eingebaut werden, wie zum Beispiel in Arbeitsplatten aus natürlichem Stein (Marmor, Granit) oder massivem Holz (die Ränder sind abzudichten).
- Seite 21 Achten Sie bei Arbeitsplatten aus natürlichem Stein besonders auf die Einbaumaße. Fragen Sie den Hersteller der Arbeitsplatte, welchen Silikonkitt er empfiehlt. Die Verwendung eines ungeeigneten Silikonkitts kann dauerhafte Änderungen der Farbe am Gerät verursachen. 2. Demontage des Geräts: Trennen Sie das Gerät vom Stromnetz. Entfernen Sie den Silikonkitt vom Rand mit einem geeigneten Werkzeug.
- Seite 22 Hinsichtlich der Toleranzen der Glaskeramikplatte und des Ausschnitts in der Arbeitsplatte wird der Spalt angepasst (mind. 2 mm). Der Holzrahmen wird 5,5 mm unter dem oberen Rand der Arbeitsplatte montiert (siehe Abbildung). Beim Ausschnitt sind die Maße der Glasränder (R10, R2) zu berücksichtigen. GLAS AUSSCHNITT AUSSCHNITTMASSE FÜR EINBAUKOCHFELDER - FLUSH MOUNT...
- Seite 23 595-600 min 40 490-492 min 600 min 50 560-562 600-602 60cm 795-800 min 40 min 600 490-492 min 50 750-752 800-802 80cm min 40 490-492 min 600 min 50 860-862 905-907 90cm...
- Seite 24 ANSCHLUSS AN DAS STROMNETZ - Die Schutzeinrichtung der elektrischen Installation muss den gültigen Vorschriften entsprechen. - Überprüfen Sie vor dem Anschluss an das Stromnetz, ob die auf dem Typenschild angegebene Spannung mit der tatsächlichen Netzspannung übereinstimmt. - Installationsseitig ist eine Trennvorrichtung anzubringen, die das Gerät in allen Polen vom Netz trennt.
- Seite 25 ANSCHLUSS-SCHEMA: Die Verbindungsbrücken sind an der dafür vorbereiteten Stelle in der Klemme abgelegt. ANSCHLUSSKABEL Zum Anschluss des Geräts an das Stromnetz können folgende elektrische Anschlusskabel verwendet werden: • Mit PVC isolierte Anschlusskabel vom Typ H05 VV-F oder H05V2V2-F mit gelb-grünem Schutzleiter oder andere gleichwertige bzw.
- Seite 26 Wegen eines unsachgemäß durchgeführten Anschlusses können Geräteteile beschädigt werden. In solchen Fällen verlieren Sie den Garantieanspruch! Überprüfen Sie vor dem Anschluss des Geräts, ob die Spannung, die auf dem Typenschild angegeben ist, mit der tatsächlichen Netzspannung übereinstimmt. Die Anschluss-Spannung (220-240 V gegen N) muss von einem Fachmann mit einem Messinstrument überprüft werden! 30 cm breite Geräte (mit zwei Kochzonen) haben nur eine Anschlussklemme für den einphasigen Anschluss.
- Seite 27 ENTSORGUNG Zum Verpacken unserer Produkte werden umweltfreundliche Verpackungsmaterialien verwendet, die ohne Gefahren für die Umwelt wiederverwertet, entsorgt oder vernichtet werden können. Zu diesem Zweck sind die Verpackungsmaterialien entsprechend gekennzeichnet. Das Symbol auf dem Produkt oder auf seiner Verpackung deutet darauf hin, dass das Produkt nicht als gewöhnlicher Haushaltsmüll entsorgt werden darf.
- Seite 28 SVK_E de (03-18)
