Bluetooth
kommunikationssystem
für motorräder (63 Seiten)
Inhaltszusammenfassung für Sena SPIDER RT1
Seite 1
SENA MOTORCYCLE MESH COMMUNICATION SYSTEM BENUTZERHANDBUCH Version 2.0.0 GERMAN...
Seite 2
INHALT ÜBER DAS SPIDER RT1 1.1 Produktfunktionen 1.2 Produktdetails 1.3 Lieferumfang INSTALLATION DES HEADSETS AN IHREM HELM 2.1 Installieren der Haupteinheit 2.1.1 Klettverschlüsse für die Befestigung der Haupteinheit verwenden 2.1.2 Doppelseitiges Klebebandes für die Befestigung der Haupteinheit verwenden 2.1.3 Klemmplatte für Haupteinheit verwenden 2.2 Installieren der Lautsprecher...
Seite 3
BLUETOOTH-GERÄTEN 4.1 Handy koppeln 4.1.1 Erste Kopplung des SPIDER RT1 4.1.2 Kopplung, wenn das SPIDER RT1 ausgeschaltet ist 18 4.1.3 Kopplung, wenn das SPIDER RT1 eingeschaltet ist 4.2 Kopplung des zweiten Handys – zweites Mobiltelefon und GPS 4.3 Kopplung des GPS VERWENDEN EINES MOBILTELEFONS 5.1 Tätigen und Annehmen von Anrufen...
Seite 4
INHALT (FORTS.) 7.5 Mikrofon aktivieren oder deaktivieren (standardmäßig aktiviert) 7.6 Zwischen Open Mesh und Group Mesh wechseln 7.7 Mesh zurücksetzen MESH AUDIO MULTITASKING (IMMER AKTIVIERT) 30 FUNKTIONSPRIORITÄT 10. KONFIGURATION 10.1 Headset-Konfigurationsmenü 10.2 Software-Konfiguration 10.2.1 Headset-Sprache 10.2.2 Audio-Equalizer (standardmäßig deaktiviert) 10.2.3 VOX-Telefon (standardmäßig aktiviert) 10.2.4 VOX-Empfindlichkeit (standardmäßig: 3)
Seite 5
1. ÜBER DAS SPIDER RT1 1.1 Produktfunktionen Bluetooth ® Mesh Intercom bis zu 2 km* Audio Multitasking™ * in freiem Gelände SPIDER RT1 Motorcycle Mesh Communication System | 5...
Seite 6

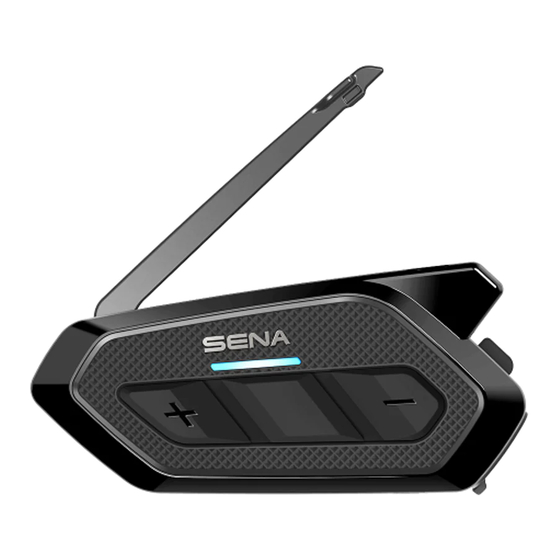

1 ÜBER DAS SPIDER RT1 1.2 Produktdetails Mesh Intercom- Taste Taste (-) Mittlere Taste Taste (+) Mesh Intercom- Antenne Status-LED Anschluss für Lautsprecher- Gleichstrom- anschlüsse Ladegerät und zur Firmware- Mikrofonanschluss Aktualisierung SPIDER RT1 Motorcycle Mesh Communication System | 6...
Seite 7
Kabelgebundenes Kabelgebundenes zur Befestigung Befestigung des Bügel-Mikrofon Mikrofon des Bügel- kabelgebundenen Mikrofons Mikrofons Klettverschlüsse Mikrofonaufsätze Lautsprecher Lautsprecherpolster für Befestigung der Lautsprecher Klettverschlüsse USB-Lade- und Bügel-Mikrofon- für Befestigung der Datenkabel Halterung Halterung (USB-C) SPIDER RT1 Motorcycle Mesh Communication System | 7...
Seite 8
Widerhaken für die Befestigung der Haupteinheit ab und bringen Sie es an der Rückseite der Haupteinheit an. 4. Befestigen Sie die Haupteinheit mithilfe der zuvor angebrachten Klettverschlüsse. Prüfen Sie, ob die Haupteinheit gut am Helm befestigt ist. SPIDER RT1 Motorcycle Mesh Communication System | 8...
Seite 9
2.1.3 Klemmplatte für Haupteinheit verwenden 1. Reinigen Sie den Bereich auf der Rückplatte der Klemmeinheit, in dem Sie das doppelseitige Klebeband anbringen möchten, mit einem feuchten Tuch und trocknen Sie gründlich nach. SPIDER RT1 Motorcycle Mesh Communication System | 9...
Seite 10
Seite mit der Klebefläche offen liegt. Bringen Sie die Klettverschlüsse an den Ohraussparungen an der Helminnenseite an. 2. Befestigen Sie die Lautsprecher an den zugehörigen Klettverschlüssen an der Helminnenseite. SPIDER RT1 Motorcycle Mesh Communication System | 10...
Seite 11
1. Ziehen Sie die Schutzfolie von der Klebefläche des Klettverschlusses zur Befestigung des kabelgebundenen Bügel-Mikrofons ab. Bringen Sie den Klettverschluss links an der Innenseite der Helmschale an. 2. Bringen Sie den Befestigungsadapter des kabelgebundenen Bügel- Mikrofons am Klettverschluss an. SPIDER RT1 Motorcycle Mesh Communication System | 11...
Seite 12
4. Positionieren Sie den Mikrofonkopf so, dass die Vertiefung von Ihrem Mund abgewendet ist. Vertiefung 5. Schließen Sie die Mikrofonkabel unter Beachtung der Pfeile am Mikrofonanschluss der Haupteinheit an. Hinweis: Das kürzeste Kabel ist das Mikrofonkabel. SPIDER RT1 Motorcycle Mesh Communication System | 12...
Seite 13
3. Schließen Sie die Mikrofonkabel unter Beachtung der Pfeile am Mikrofonanschluss der Haupteinheit an. Hinweis: Das kürzeste Kabel ist das Mikrofonkabel. 2.4 Externe Mesh Intercom-Antenne Ziehen Sie die Mesh Intercom-Antenne leicht nach innen, um sie auszuklappen. SPIDER RT1 Motorcycle Mesh Communication System | 13...
Seite 14
Google Play Store oder App Store herunter. 3.1.2 Sena Device Manager Mit dem Sena Device Manager können Sie die Firmware aktualisieren und die Einstellungen direkt an Ihrem PC konfigurieren. Sena Device Manager • Laden Sie den Sena Device Manager unter sena.com herunter.
Seite 15
Brand, einer Explosion, zum Austreten von Gasen oder Flüssigkeiten sowie weiteren Gefahren führen, die wiederum die Lebensdauer oder Leistung des Akkus reduzieren können. • Das SPIDER RT1 ist nur mit über USB aufladbaren Geräten mit einer Eingangsspannung von 5 V kompatibel. 3.3 Legende GEDRÜCKT...
Seite 16
3.6 Überprüfung des Akkuladezustands Die Anweisungen beziehen sich auf das Einschalten des Headsets. Einschalten GEDRÜCKT HALTEN Hinweis: Wenn der Akkustand während der Nutzung niedrig ist, wird die Sprachansagen „Akku fast leer“ ausgegeben. SPIDER RT1 Motorcycle Mesh Communication System | 16...
Seite 17
1. Halten Sie die mittlere Taste und die Taste (+) 1 Sekunde lang gedrückt. blinkt GEDRÜCKT HALTEN „Handy koppeln“ Hinweis: • Der Modus „Handy koppeln“ ist 3 Minuten lang aktiv. • Wenn Sie die Kopplung des Handys abbrechen möchten, drücken Sie die mittlere Taste. SPIDER RT1 Motorcycle Mesh Communication System | 17...
Seite 18
Eingabe einer PIN aufgefordert Device B werden, geben Sie „0000“ ein. 4.1.2 Kopplung, wenn das SPIDER RT1 ausgeschaltet ist 1. Halten Sie bei ausgeschaltetem Headset die mittlere Taste und die Taste (+) gedrückt, bis die LED abwechselnd rot und blau blinkt und die Sprachansage „Handy koppeln“...
Seite 19
SPIDER RT1 Device B Gerät nach einer PIN fragt, geben Sie „0000“ ein. Hinweis: Wenn Sie Ihr Navigationsgerät über GPS-Kopplung koppeln, wird die Kommunikation über das Mesh Intercom durch die Anweisungen unterbrochen. SPIDER RT1 Motorcycle Mesh Communication System | 19...
Seite 20
App SENA MOTORCYCLES zugewiesen. 5.2.2 Kurzwahlnummern verwenden 1. Rufen Sie das Menü Kurzwahl auf. GEDRÜCKT HALTEN „ Kurzwahl“ 2. Navigieren Sie vorwärts oder rückwärts durch voreingestellte Kurzwahlnummern. ANTIPPEN ANTIPPEN oder SPIDER RT1 Motorcycle Mesh Communication System | 20...
Seite 21
Telefonanrufen brillant und klar ist. Hinweis: Kontaktieren Sie den Hersteller des Geräts, das per Bluetooth mit dem Headset verbunden werden soll, wenn Sie wissen möchten, ob das Gerät HD Voice unterstützt. SPIDER RT1 Motorcycle Mesh Communication System | 21...
Seite 22
6. STEREO-MUSIK 6.1 Wiedergabe von Musik mit Bluetooth-Geräten Musik wiedergeben/pausieren GEDRÜCKT HALTEN Vor- oder Zurückspulen GEDRÜCKT GEDRÜCKT HALTEN HALTEN oder SPIDER RT1 Motorcycle Mesh Communication System | 22...
Seite 23
Nähe herstellen und mit ihnen kommunizieren, ohne dass die einzelnen Headsets miteinander gekoppelt werden müssen. Die Reichweite zwischen den einzelnen SPIDER RT1-Geräten in Mesh Intercom beträgt in offenem Gelände bis zu 2 km. In offenem Gelände lässt sich das Mesh zwischen mindestens 6 Benutzern auf bis zu 8 km ausweiten.
Seite 24
Wenn Benutzer mithilfe der Mesh-Gruppierung eine private Group Mesh-Gruppe erstellen, wechselt das Headset automatisch von Open Mesh zu Group Mesh. Bis zu 24 Benutzer können in einer privaten Gruppe miteinander verbunden sein. SPIDER RT1 Motorcycle Mesh Communication System | 24...
Seite 25
7 MESH INTERCOM Group Mesh 7.2 Mesh Intercom starten Wenn Mesh Intercom aktiviert ist, verbindet sich das SPIDER RT1 automatisch mit SPIDER RT1-Benutzern in der Nähe und ermöglicht ihnen die Kommunikation miteinander, wenn sie die Mesh Intercom- Taste drücken. Mesh Intercom einschalten...
Seite 26
• Falls Sie einen Kanal ausgewählt haben und innerhalb von ca. 10 Sekunden keine Taste drücken, wird er automatisch gespeichert. • Der Kanal wird gespeichert, selbst wenn Sie das SPIDER RT1 ausschalten. • Sie können den Kanal mit der App SENA MOTORCYCLES ändern.
Seite 27
Einer der aktuellen Benutzer in einem bestehenden Group Mesh kann neuen Benutzern (einem oder mehreren) im Open Mesh erlauben, dem bestehenden Group Mesh beizutreten. Bestehendes Group Mesh Open Mesh Bestehenden Group Mesh SPIDER RT1 Motorcycle Mesh Communication System | 27...
Seite 28
Group Mesh-Netzwerk werden also nicht gelöscht, wenn die Benutzer ein Open Mesh verwenden. Benutzer können zum Group Mesh wechseln, um anhand der gespeicherten Informationen zum Group Mesh-Netzwerk mit Teilnehmern zu kommunizieren. SPIDER RT1 Motorcycle Mesh Communication System | 28...
Seite 29
Sie hören die Sprachansage „Keine Gruppe verfügbar“. 7.7 Mesh zurücksetzen Wenn ein Headset im Open Mesh oder Group Mesh das Mesh zurücksetzt, kehrt es automatisch in den Modus Open Mesh (standardmäßig Kanal 1) zurück. GEDRÜCKT HALTEN SPIDER RT1 Motorcycle Mesh Communication System | 29...
Seite 30
Die Empfindlichkeit der Sprechanlagenüberlagerung (Empfindl. d. Sprechanlagen-Audio-Überl.) und die Lautstärkenverwaltung der Audio-Überlagerung befinden sich in den Softwarekonfigurationseinstellungen, auf die über den Sena Device Manager oder die App SENA MOTORCYCLES zugegriffen werden kann. SPIDER RT1 Motorcycle Mesh Communication System | 30...
Seite 31
Das Headset weist den verbundenen Geräten folgende Prioritäten zu: (höchstes) Mobiltelefon Mesh Intercom (niedrigstes) Bluetooth-Stereo-Musik Eine Funktion mit niedrigerer Priorität wird stets durch eine Funktion mit höherer Priorität unterbrochen. Die Wiedergabe von Stereo-Musik wird beispielsweise durch einen eingehenden Anruf unterbrochen. SPIDER RT1 Motorcycle Mesh Communication System | 31...
Seite 32
Kopplung des GPS Keine Zurücksetzen Ausführen Beenden Ausführen 10.2 Software-Konfiguration Die Einstellungen für das Headset können über den Sena Device Manager oder über die App SENA MOTORCYCLES geändert werden. SENA MOTORCYCLES Sena Device Manager SPIDER RT1 Motorcycle Mesh Communication System | 32...
Seite 33
Funktion deaktiviert, müssen Sie die mittlere Taste drücken, um einen eingehenden Anruf entgegenzunehmen. 10.2.4 VOX-Empfindlichkeit (standardmäßig: 3) Die VOX-Empfindlichkeit kann je nach vorhandener Umgebung verändert werden. Stufe 5 ist die Einstellung mit der höchsten Empfindlichkeit, Stufe 1 die mit der niedrigsten. SPIDER RT1 Motorcycle Mesh Communication System | 33...
Seite 34
Kommunikation über die Sprechanlage nicht reduziert. 10.2.7 Sprachansage (standardmäßig aktiviert) Sie können die Sprachansagen in den Softwarekonfigurationseinstellungen deaktivieren, die folgenden Sprachansagen bleiben jedoch immer aktiv. – Einstellungsmenü für die Headset-Konfiguration, Akkuladezustandsanzeige, Kurzwahl SPIDER RT1 Motorcycle Mesh Communication System | 34...
Seite 35
Um all Ihre Einstellungen zu löschen und von vorne zu beginnen, können Sie das Headset mithilfe der Funktion Zurücksetzen auf den Auslieferungszustand zurücksetzen. GEDRÜCKT HALTEN „Konfigurationsmenü“ ANTIPPEN „Werkseinstellungen“ „ Headset zurücksetzen, ANTIPPEN auf Wiedersehen“ SPIDER RT1 Motorcycle Mesh Communication System | 35...
