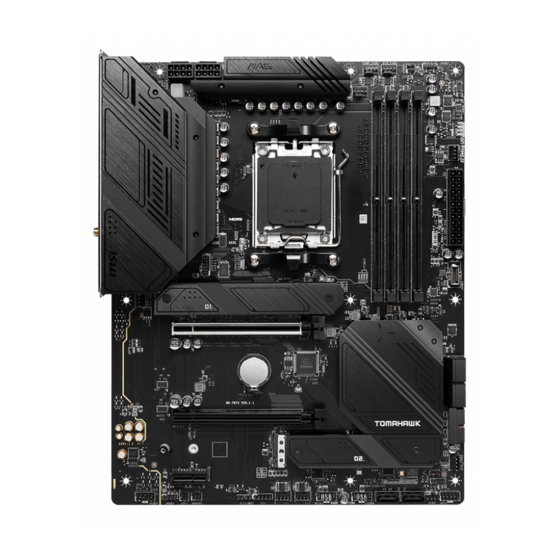

  • Seite 1 MAG B650 TOMAHAWK WIFI Motherboard User Guide Benutzerhandbuch Manuel d’utilisation Руководство пользователя 取扱説明書 사용 명서 使用手冊 使用手册...
  • Seite 2 English Deutsch Français Русский 日本語 한국어 繁體中文 简体中文...
  • Seite 3 JBAT1: Clear CMOS (Reset BIOS) Jumper ............43 BAT1: CMOS Battery ..................... 44 JRGB1~2: RGB LED connectors ................45 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED connectors ......46 Onboard LEDs ......................48 EZ Debug LED ....................... 48 Installing OS, Drivers & MSI Center ................49...
  • Seite 4 Installing Drivers with MSI Driver Utility Installer ..........50 MSI Center ......................52 UEFI BIOS ........................53 BIOS Setup ......................54 Resetting BIOS ...................... 55 Updating BIOS ....................... 55...
  • Seite 5 Quick Start Thank you for purchasing a new motherboard from MSI®. This Quick Start section provides demonstration diagrams about how to install your computer. Some of the installations also provide video demonstrations. Please link to the URL to watch it with the web browser on your phone or tablet.
  • Seite 6 Safety Information ∙ The components included in this package are prone to damage from electrostatic discharge (ESD). Please adhere to the following instructions to ensure successful computer assembly. ∙ Ensure that all components are securely connected. Loose connections may cause the computer to not recognize a component or fail to start.
  • Seite 7 Case stand-off notification To prevent damage to the motherboard, any unnecessary mounting stand-off between the motherboard circuits and the computer case is prohibited. The Case standoff keep out zone signs will be marked on the backside of motherboard (as shown below) to serve as a warning to user.
  • Seite 8 Installing a Processor ⚽ ⚽ ∙ https://youtu.be/effDU7exbmw ∙ https://youtu.be/effDU7exbmw...
  • Seite 9 ⚠ Important If you are installing the screw-type CPU heatsink, please follow the figure below to remove the retention module first and then install the heatsink.
  • Seite 10 Installing DDR5 memory ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 11 Connecting the Front Panel Header ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 12 Installing the Motherboard ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 13 Connecting the Power Connectors ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
  • Seite 14 Installing SATA Drives ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 15 Installing a Graphics Card ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 16 Connecting Peripheral Devices...
  • Seite 17 Power On...
  • Seite 18 Specifications ∙ Supports AMD Ryzen™ 7000 series Desktop Processors* ∙ Processor socket AM5 * Please go to www.msi.com to get the newest support status as new processors are released. Chipset AMD B650 Chipset ∙ 4x DDR5 memory slots, supporting up to 128GB* ∙...
  • Seite 19 Continued from previous column ∙ 3x M.2 slots (Key M) • M2_1 & M2_2 slot (From CPU) • Supports up to PCIe 4.0 x4 • M2_1 supports 2280/ 22110 storage devices • M2_2 supports 2260/ 2280 storage devices M.2 SSD Slots •...
  • Seite 20 Continued from previous column AMD® B650 Chipset ∙ 1x USB 3.2 Gen 2 10Gbps Type-C connector ∙ 1x USB 3.2 Gen 1 5Gbps connector Internal USB Connectors • Supports additional 2 USB 3.2 Gen 1 5Gbps ports ∙ 2x USB 2.0 connectors •...
  • Seite 21 ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS Features ∙ ACPI 6.4, SMBIOS 3.4 ∙ Multi-language ∙ Drivers ∙ MSI Center ∙ MSI APP Player (BlueStacks) Software ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 22 Special Features MSI Center Features DIY Friendly • Gaming Mode • PCI-E Steel Armor • Smart Priority • Pre-installed I/O Shield • Game Highlights • EZ M.2 Clips • Mystic Light • EZ DEBUG LED • Ambient Link • EZ LED Control •...
  • Seite 23 Package Contents Please check the contents of your motherboard package. It should contain: Board • 1x Motherboard Documentation • 1x Quick installation guide • 1x European Union regulatory notice Cables • 1x SATA 6Gb/s cable Accessories • 1x Wi-Fi antenna set •...
  • Seite 24 Back Panel Connectors Item Description Flash BIOS button - Please refer to page 56 for Updating BIOS with Flash BIOS Button. HDMI™ port USB 3.2 Gen 2 10Gbps Type-A port (From CPU) ∙ Flash BIOS port USB 3.2 Gen 2 10Gbps Type-A port (From CPU) USB 3.2 Gen 2x2 20Gbps Type-C port (From B650 chipset) USB 3.2 Gen 1 5Gbps Type-A ports (From B650 chipset) Wi-Fi Antenna Connectors...
  • Seite 25 LAN Port LED Status Table Link/ Activity LED Speed LED Status Description Status Speed No link 10 Mbps Yellow Linked Green 100/1000 Mbps Blinking Data activity Orange 2.5 Gbps Audio Jacks Connection Audio jacks to headphone and microphone diagram Audio jacks to stereo speakers diagram AUDIO INPUT...
  • Seite 26 Audio jacks to 4-channel speakers diagram AUDIO INPUT Rear Front Audio jacks to 5.1-channel speakers diagram AUDIO INPUT Rear Front Center/ Subwoofer Audio jacks to 7.1-channel speakers diagram AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 27 Installing Antennas 1. Screw the antennas tight to the antenna connectors as shown below. 2. Orient the antennas.
  • Seite 28 Overview of Components JARGB_V2_2 EZ Debug LED SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 M2_1 SYS_FAN6 PCI_E1 Battery SATA ▼ 1 ▲ 2 SATA ▼ 3 ▲ 4 PCI_E2 JUSB2 M2_2 M2_3 SYS_FAN3 JOCFS1 PCI_E3 JARGB_V2_1...
  • Seite 29 ∙ Always unplug the power cord from the power outlet before installing or removing the CPU. Please retain the CPU protective cap after installing the processor. MSI will deal ∙ with Return Merchandise Authorization (RMA) requests if only the motherboard comes with the protective cap on the CPU socket.
  • Seite 30 It is recommended to use a more efficient memory cooling system for full DIMMs ∙ installation or overclocking. The stability and compatibility of installed memory module depend on installed CPU ∙ and devices when overclocking. ∙ Please refer to www.msi.com for more information on compatible memory.
  • Seite 31 PCI_E3: PCIe 3.0 x1 (From B650 chipset) ⚠ Important If you install a large and heavy graphics card, you need to use a tool such as MSI ∙ Graphics Card Bolster to support its weight to prevent deformation of the slot.
  • Seite 32 M2_1~3: M.2 Slots (Key M) M2_1 M2_2 M2_3 ⚠ Important If your M.2 SSD equips its own heatsink, please remove the M.2 plate or rubber cube in the M.2 slot before installing M.2 SSD. Do not re-install the heatsink supplied with your motherboard.
  • Seite 33 3. If you want to install 22110 M.2 SSD, please remove the EZ M.2 Clip kit in the 2280 screw hole. Skip this step, if you install 2280 SSD. 22110 SSD 4. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 5.
  • Seite 34 Installing M.2 module into M2_2 slot 1. If you want to install 2260 M.2 SSD, please install the supplied EZ M.2 Clip kit in the 2260 screw hole. Skip this step, if you install 2280 SSD. 2. Insert your M.2 SSD into the M.2 slot at a 30-degree angle. 3.
  • Seite 35 Installing M.2 module into M2_3 slot 1. Loosen the screws of M.2 Shield Frozr heatsink. 2. Lift up the M.2 Shield Frozr heatsink and remove it. 3. If you want to install 2260 M.2 SSD, please install the supplied EZ M.2 Clip kit in the 2260 screw hole.
  • Seite 36 6. Remove the protective film from the thermal pad under the M.2 Shield Frozr heatsink. 7. Put the M.2 Shield Frozr heatsink back in place and secure it. ⚠ Important PCI_E2 & M2_3 share the bandwidth. PCI_E2 will run at x2 speed and M2_3 will run at x2 speed when installing devices in both slots.
  • Seite 37 SATA_1~4,A1~A2: SATA 6Gb/s Connectors These connectors are SATA 6Gb/s interface ports. Each connector can connect to one SATA device. SATA_2 SATA_1 SATA_4 SATA_3 SATA_A2 SATA_A1 ⚠ Important Please do not fold the SATA cable at a 90-degree angle. Data loss may result during ∙...
  • Seite 38 JAUD1: Front Audio Connector This connector allows you to connect audio jacks on the front panel. Signal Name Signal Name MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Front Panel Connectors The JFP1 connector controls the power on, power reset, and the LEDs on your PC case/chassis.
  • Seite 39 CPU_PWR1~2, ATX_PWR1: Power Connectors These connectors allow you to connect an ATX power supply. CPU_PWR1~2 Signal Name Signal Name Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signal Name Signal Name CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V...
  • Seite 40 JCI1: Chassis Intrusion Connector This connector allows you to connect the chassis intrusion switch cable. Normal Trigger the chassis (default) intrusion event Using chassis intrusion detector 1. Connect the JCI1 connector to the chassis intrusion switch/ sensor on the chassis. 2.
  • Seite 41 JUSB1: USB 3.2 Gen 2 Type-C Connector This connector allows you to connect USB 3.2 Gen 2 10Gbps Type-C connector on the front panel. The connector possesses a foolproof design. When you connect the cable, be sure to connect it with the corresponding orientation. USB Type-C Cable JUSB1 USB Type-C port on...
  • Seite 42 ∙ In order to recharge your iPad, iPhone and iPod through USB ports, please install MSI Center utility. JOCFS1: Safe Boot Jumper This jumper is used for Safe Boot. Once enabled, the system will boot with default settings and lower PCIe (from CPU) mode.
  • Seite 43 JTPM1: TPM Module Connector This connector is for TPM (Trusted Platform Module). Please refer to the TPM security platform manual for more details and usages. Signal Name Signal Name SPI Power SPI Chip Select Master In Slave Out Master Out Slave In (SPI Data) (SPI Data) Reserved...
  • Seite 44 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Fan Connectors Fan connectors can be classified as PWM (Pulse Width Modulation) Mode or DC Mode. PWM Mode fan connectors provide constant 12V output and adjust fan speed with speed control signal. DC Mode fan connectors control fan speed by changing voltage. The auto mode fan connectors can automatically detect PWM and DC mode.
  • Seite 45 JBAT1: Clear CMOS (Reset BIOS) Jumper There is CMOS memory onboard that is external powered from a battery located on the motherboard to save system configuration data. If you want to clear the system configuration, set the jumpers to clear the CMOS memory. Keep Data Clear CMOS/ (default)
  • Seite 46 BAT1: CMOS Battery If the CMOS battery is out of charge, the time in the BIOS will be reset and the data of system configuration will be lost. In this case, you need to replace the CMOS battery. Replacing CMOS battery 1.
  • Seite 47 (12V/G/R/B) with the maximum power rating of 3A (12V). Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...
  • Seite 48 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED connectors The JARGB_V2 connectors allow you to connect the ARGB Gen2 and the ARGB-based LED strips. The JARGB_V2 connector supports up to 240 individually addressable RGB LEDs with maximum power rating of 3A (5V). JARGB_V2_1 JARGB_V2_2 Signal Name...
  • Seite 49 It is recommended that you install LED strips with the same specification to achieve the best effects. Always turn off the power supply and unplug the power cord from the power outlet ∙ before installing or removing the addressable RGB LED strip. Please use MSI’s software to control the extended LED strip. ∙...
  • Seite 50 Onboard LEDs EZ Debug LED These LEDs indicate the status of key components during booting up of the system. CPU - indicates CPU is not detected or fail. DRAM - indicates DRAM is not detected or fail. VGA - indicates GPU is not detected or fail. BOOT - indicates the booting device is not detected or fail.
  • Seite 51 Installing OS, Drivers & MSI Center Please download and update the latest utilities and drivers at www.msi.com Installing Windows 10/ Windows 11 1. Power on the computer. 2. Insert the Windows 10/ Windows 11 installation disc/USB into your computer. 3. Press the Restart button on the computer case.
  • Seite 52 2. Select Start > Settings > Windows Update , and then select Check for updates. 3. MSI Driver Utility Installer will pop up automatically. 4. Select the I have read and agree to the MSI Terms of Use check box, and then click Next.
  • Seite 53 5. Check the Select All checkbox in the lower-left corner and click Install to install MSI Center and drivers. The installation progress will be shown at the bottom. 6. Once the progress has completed, click Finish.
  • Seite 54 MSI Center is an application that helps you easily optimize game settings and smoothly use content creation softwares. It also allows you to control and synchronize LED light effects on PCs and other MSI products. With MSI Center, you can customize ideal modes, monitor system performance, and adjust fan speed.
  • Seite 55 UEFI has many new functions and advantages that traditional BIOS cannot achieve, and it will completely replace BIOS in the future. The MSI UEFI BIOS uses UEFI as the default boot mode to take full advantage of the new chipset’s capabilities.
  • Seite 56 * When you press F10, a confirmation window appears and it provides the modification information. Select between Yes or No to confirm your choice. BIOS User Guide If you’d like to know more instructions on setting up the BIOS, please refer to http://download.msi.com/manual/mb/AMDAM5BIOS.pdf or scan the QR code to access. ⚠ Important...
  • Seite 57 Updating BIOS Updating BIOS with M-FLASH Before updating: Please download the latest BIOS file that matches your motherboard model from MSI website. And then save the BIOS file into the USB flash drive. Updating BIOS: 1. Switch to the target BIOS ROM by Multi-BIOS switch. Please skip this step if your motherboard doesn’t has this switch.
  • Seite 58 1. Please download the latest BIOS file that matches your motherboard model from the MSI® website. 2. Rename the BIOS file to MSI.ROM, and save it to the root of the USB storage device. 3. Connect the power supply to CPU_PWR1 and ATX_PWR1. (No need to install CPU and memory.)
  • Seite 59 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) ........... 43 BAT1: CMOS-Akku ....................44 JRGB1~2: RGB LED Anschlüsse ................45 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse ......46 Onboard LEDs ....................48 EZ DEBUG LED ..................... 48 Installation von OS, Treibern & MSI Center ............49...
  • Seite 60 Installation von Treibern mit dem MSI Driver Utility Installer ......50 MSI Center ......................52 UEFI BIOS ......................53 BIOS Setup ......................54 Reset des BIOS ..................... 55 Aktualisierung des BIOS ..................55...
  • Seite 61 Schnellstart Danke, dass Sie das MSI® Motherboard gewählt haben. Dieser Abschnitt der Kurzanleitung bietet eine Demo zur Installation Ihres Computers. Manche Installationen bieten auch die Videodemonstrationen. Klicken Sie auf die URL, um diese Videoanleitung mit Ihrem Browser auf Ihrem Handy oder Table anzusehen. Oder scannen Sie auch den QR Code mit Ihrem Handy, um die URL zu öffnen.
  • Seite 62 Sicherheitshinweis ∙ Die im Paket enthaltene Komponenten sind der Beschädigung durch elektrostatischen Entladung (ESD). Beachten Sie bitte die folgenden Hinweise, um die erfolgreichen Computermontage sicherzustellen. ∙ Stellen Sie sicher, dass alle Komponenten fest angeschlossen sind. Lockere Steckverbindungen können Probleme verursachen, zum Beispiel: Der Computer erkennt eine Komponente nicht oder startet nicht.
  • Seite 63 Hinweise zum Gehäuseabstandshalter Um eine Beschädigung des Motherboards zu vermeiden, sind unnötige Abstandshalter zwischen den Motherboard-Schaltkreisen und dem Computergehäuse verboten. Die Schilder „Case Standoff Keep Out Zone (Gehäuseabstandszone freihalten )“ auf der Rückseite des Motherboards (wie unten gezeigt) dienen als entsprechender Hinweis für den Anwender.
  • Seite 64 Installation des Prozessors ⚽ ⚽ ∙ https://youtu.be/effDU7exbmw ∙ https://youtu.be/effDU7exbmw...
  • Seite 65 ⚠ Wichtig Wenn Sie den schraubbaren CPU-Kühlkörper installieren, folgen Sie bitte der Abbildung unten, um zuerst das Retentionsmodul zu entfernen und dann den Kühlkörper zu installieren.
  • Seite 66 Installation des DDR5-Speichers ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 67 Anschließen der Frontpanel-Stiftleiste ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 68 Installation des Motherboards ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Drehmoment 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 69 Stromanschlüsse anschliessen ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
  • Seite 70 Installation der SATA-Laufwerke ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 71 Einbau der Grafikkarte ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 72 Peripheriegeräte...
  • Seite 73 Einschalten...
  • Seite 74 Spezifikationen ∙ Unterstützt Desktop-Prozessoren der AMD Ryzen™ 7000-Serie* ∙ Prozessor Sockel AM5 * Bitte besuchen Sie www.msi.com, um den neuesten Support-Status zu erhalten, wenn neue Prozessoren veröffentlicht werden. Chipsatz AMD B650 Chipsatz ∙ 4x DDR5 Speicherplätze, aufrüstbar bis 128 GB* ∙...
  • Seite 75 Fortsetzung der vorherigen Spalte ∙ 3x M.2 Steckplätze (Key M) • M2_1 & M2_2 Steckplätze (von CPU) • Unterstützt bis zu PCIe 4.0 x4 • M2_1 unterstützt 2280/ 22110 Speichergeräte • M2_2 unterstützt 2260/ 2280 Speichergeräte M.2 SSD Steckplätze • M2_3 Steckplatz (vom B650 Chipsatz) •...
  • Seite 76 Fortsetzung der vorherigen Spalte ∙ 1x 24-poliger ATX Stromanschluss Stromanschlüsse ∙ 2x 8-polige EPS 12V Stromanschlüsse AMD® B650 Chipsatz ∙ 1x USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss ∙ 1x USB 3.2 Gen 1 5Gbit/s Anschluss Interne USB • Unterstützt zusätzliche 2 USB 3.2 Gen 1 5Gbit/s Anschlüsse Anschlüsse ∙...
  • Seite 77 ∙ 1x 256 Mb Flash ∙ UEFI AMI BIOS BIOS Funktionen ∙ ACPI 6.4, SMBIOS 3.4 ∙ Mehrsprachenunterstützung ∙ Treiber ∙ MSI Center ∙ MSI APP Player (BlueStacks) Software ∙ CPU-Z MSI GAMING ∙ Norton 360 for Gamers ∙ AIDA64 Extreme - MSI Edition...
  • Seite 78 Besondere Funktionen MSI Center Funktionen DIY-freundlich • Gaming Modus • PCI-E Steel Armor • Smart Priority • Vorinstallierte Anschlussblende • Game Highlights • EZ M.2 Clip • Mystic Light • EZ DEBUG LED • Ambient Link • EZ LED Steuerung •...
  • Seite 79 Lieferumfang Überprüfen Sie den Packungsinhalt des Mainboards. Die Packung sollte enthalten: Platine • 1x Motherboard Dokumentation • 1x Schnellinstallationsanleitung • 1x Zulassungshinweise der Europäischen Union Kabel • 1x SATA 6Gb/s Kabel Zubehör • 1x Wi-Fi Antennenanschlüsse • 2x EZ M.2 Clip Package (1 Kabel pro Packung) •...
  • Seite 80 Anschlüsse auf der Rückseite Artikel Beschreibung Flash BIOS Taste - Auf der Seite 56 finden Sie eine Anleitung für eine BIOS-Aktualisierung per Flash BIOS Taste. HDMI™ Anschluss USB 3.2 Gen 2 10Gbit/s Typ-A Anschluss (von CPU) ∙ Flash BIOS Anschluss USB 3.2 Gen 2 10Gbit/s Typ-A Anschluss (von CPU) USB 3.2 Gen 2x2 20Gbit/s Typ-C Anschluss (vom B650 Chipsatz) USB 3.2 Gen 1 5Gbit/s Typ-A Anschlüsse (vom B650 Chipsatz)
  • Seite 81 LAN Port LED Zustandstabelle Verbindung/ Aktivität LED Geschwindigkeit LED Zustand Bezeichnung Zustand Geschwindigkeit Keine Verbindung Off (Aus) 10 Mbit/s Gelb Verbindung Grün 100/1000 Mbit/s Blinkt Datenaktivität Orange 2,5 Gbit/s Audiobuchsen Audiobuchsen für den Anschluss von einem Kopfhörer und Mikrofon Audiobuchsen für Stereo-Lautsprecher AUDIO INPUT...
  • Seite 82 Audiobuchsen für 4 Kanal Anlage AUDIO INPUT Rear Front Audiobuchsen für 5.1 Kanal Anlage AUDIO INPUT Rear Front Center/ Subwoofer Audiobuchsen für 7.1 Kanal Anlage AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 83 Antennen installieren 1. Schrauben Sie die Antennen fest an die Antennenanschlüsse, wie gezeigt. 2. Richten Sie die Antennenspitzen aus.
  • Seite 84 Übersicht der Komponenten JARGB_V2_2 EZ DEBUG LED SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 M2_1 SYS_FAN6 PCI_E1 Akku SATA ▼ 1 ▲ 2 SATA ▼ 3 ▲ 4 PCI_E2 JUSB2 M2_2 M2_3 SYS_FAN3 JOCFS1 PCI_E3 JARGB_V2_1...
  • Seite 85 Sie jedoch bitte sicher, dass die betroffenen Komponenten mit den abweichenden Einstellungen während des Übertaktens zurecht kommen. Von jedem Versuch des Betriebes außerhalb der Produktspezifikationen kann nur abgeraten werden. MSI übernehmt keinerlei Garantie für die Schäden und Risiken, die aus einem unzulässigem Betrieb oder einem Betrieb außerhalb der Produktspezifikation resultieren.
  • Seite 86 Es wird empfohlen, ein effizienteres Speicherkühlsystem bei einer Vollbestückung des DIMMs oder beim Übertakten zu verwenden. Die Stabilität und Kompatibilität beim Übertakten der installierten Speichermodule ∙ sind abhängig von der installierten CPU und den installierten Geräten. Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter: ∙ www.msi.com.
  • Seite 87 PCI_E1~3: PCIe Erweiterungssteckplätze PCI_E1: PCIe 4.0 x16 (von CPU) PCI_E2: PCIe 4.0 x2 (vom B650 Chipsatz) PCI_E3: PCIe 3.0 x1 (vom B650 Chipsatz) ⚠ Wichtig Wenn Sie eine große und schwere Grafikkarte einbauen, benötigen Sie einen ∙ Grafikkarten-Stabilisator (Graphics Card Bolster) der das Gewicht trägt und eine Verformung des Steckplatzes vermeidet.
  • Seite 88 M2_1~3: M.2 Steckplätze (Key M) M2_1 M2_2 M2_3 ⚠ Wichtig Wenn Ihre M.2-SSD mit einem eigenen Kühlkörper ausgestattet ist, entfernen Sie bitte die M.2-Platte und installieren Sie dann die M.2-SSD im M.2-Steckplatz. Installieren Sie nicht den mit Ihrem Motherboard gelieferten Kühlkörper. Installieren des M.2-Moduls im M2_1-Steckplatz 1.
  • Seite 89 3. Wenn Sie eine 22110 M.2 SSD installieren möchten, entfernen Sie bitte das EZ M.2 Clip-Kit im 2280 Schraubenloch. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 22110 SSD 4. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 5.
  • Seite 90 Installieren des M.2-Moduls im M2_2-Steckplatz 1. Wenn Sie eine 2260 M.2 SSD installieren möchten, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit im 2260 Schraubenloch. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren. 2. Stecken Sie eine M.2-SSD im 30-Grad-Winkel in den M.2-Steckplatz. 3.
  • Seite 91 Installieren des M.2-Moduls im M2_3-Steckplatz 1. Lösen Sie die Schraube des M.2-SHIELD FROZR-Kühlkörpers. 2. Heben Sie den M.2 Shield Frozr-Kühlkörper an und entfernen Sie ihn. 3. Wenn Sie eine 2260 M.2 SSD installieren möchten, installieren Sie bitte das mitgelieferte EZ M.2 Clip-Kit im 2260 Schraubenloch. Überspringen Sie diesen Schritt, wenn Sie eine 2280 SSD installieren.
  • Seite 92 6. Entfernen Sie die Schutzfolie vom Wärmeleitpad unter dem M.2 Shield Frozr- Kühlkörper. 7. Setzen Sie den M.2 SHIELD FROZR-Kühlkörper wieder ein und sichern Sie ihn. ⚠ Wichtig PCI_E2 & M2_3 teilen sich die Bandbreite. PCI_E2 läuft mit x2-Geschwindigkeit und M2_3 läuft mit x2-Geschwindigkeit, wenn Geräte in beiden Steckplätzen installiert werden.
  • Seite 93 SATA_1~4 & A1~A2: SATA 6Gb/s Anschlüsse Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle SATA 6 Gb/s. Pro Anschluss kann ein SATA Gerät angeschlossen werden. SATA_2 SATA_1 SATA_4 SATA_3 SATA_A2 SATA_A1 ⚠ Wichtig Knicken Sie das SATA-Kabel nicht in einem 90° Winkel. Datenverlust könnte die ∙...
  • Seite 94 JAUD1: Audioanschluss des Frontpanels Dieser Anschluss ermöglicht den Anschluss von Audiobuchsen eines Frontpanels. Signalname Signalname MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Frontpanel-Anschlüsse Der JFP1-Anschluss steuert das Einschalten, Zurücksetzen und die LEDs an Ihrem PC-Gehäuse/Gehäuse.
  • Seite 95 CPU_PWR1~2, ATX_PWR1: Stromanschlüsse Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker. CPU_PWR1~2 Signalname Signalname Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Signalname Signalname CPU_PWR1~2 +3,3V +3,3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3,3V +3,3V -12V Ground PS-ON# Ground...
  • Seite 96 JCI1: Gehäusekontaktanschluss Dieser Anschluss wird mit einem Kontaktschalter verbunden Normal Löse den (Standardwert) Gehäuseeingriff aus Gehäusekontakt-Detektor verwenden 1. Schließen Sie den JCI1 -Anschluss am Gehäusekontakt-Schalter/ Sensor am Gehäuse an. 2. Schließen Sie die Gehäuseabdeckung. 3. Gehen Sie zu BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
  • Seite 97 JUSB1: USB 3.2 Gen 2 Typ-C Anschluss Mit diesem Anschluss können Sie den USB 3.2 Gen 2 10 Gbit/s Typ-C Anschluss auf dem Frontpanel verbinden. Der Anschluss verfügt über ein besonders sicheres Design. Wenn Sie das Kabel anschließen, müssen Sie es in der entsprechenden Ausrichtung verbinden.
  • Seite 98 Schäden kommen. Um ein iPad, iPhone und einen iPod über USB-Anschlüsse aufzuladen, installieren ∙ Sie bitte die MSI® Center-Dienstprogramm. JOCFS1: Steckbrücke für sicheren Start Diese Steckbrücke wird für den sicheren Start verwendet. Nach der Aktivierung startet das System mit den Standardeinstellungen und dem niedrigeren PCIe-Modus (von der CPU).
  • Seite 99 JTPM1: TPM Anschluss Dieser Anschluss wird für das TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Modules entnehmen Sie bitte dem TPM Plattform Handbuch. Signalname Signalname SPI Power SPI Chip Select Master In Slave Out Master Out Slave In (SPI Data) (SPI Data)
  • Seite 100 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Stromanschlüsse für Lüfter Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die Lüftergeschwindigkeit durch Ändern der Spannung. Der Auto-Modus der Lüfteranschlüsse kann den PWM- und DC-Modus automatisch erfassen.
  • Seite 101 JBAT1: Clear CMOS Steckbrücke (Reset BIOS) Der Onboard CMOS Speicher (RAM) wird durch eine externe Spannungsversorgung durch eine Batterie auf dem Motherboard versorgt, um die Daten der Systemkonfiguration zu speichern. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen. Daten CMOS-Daten beibehalten...
  • Seite 102 BAT1: CMOS-Akku Wenn die CMOS-Batterie leer ist, wird die Uhrzeit im BIOS zurückgesetzt und die Daten der Systemkonfiguration gehen verloren. In diesem Fall müssen Sie die CMOS- Batterie ersetzen. Ersetzen der Batterie 1. Drücken Sie auf die Halteklammer, um den Akku zu lösen.
  • Seite 103 Der JRGB Anschluss unterstützt bis zu 2 Metern 5050 RGB LED-Streifen (12V/G/ R/B) mit der maximalen Leistung von 3 A (12 V) Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie ∙ die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
  • Seite 104 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED Anschlüsse Mit den JARGB_V2-Anschlüssen können Sie die ARGB Gen2 und die ARGB-basierten LED-Streifen anschließen. Der JARGB_V2-Anschluss unterstützt bis zu 240 einzeln adressierbare RGB-LEDs mit einer maximalen Nennleistung von 3 A (5 V). JARGB_V2_1 JARGB_V2_2 Signalname Signalname Data...
  • Seite 105 Es wird empfohlen, LED-Streifen mit der gleichen Spezifikation zu installieren, um ∙ die besten Effekte zu erzielen. ∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie die RGB-LED-Streifen ein- und ausbauen. Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens. ∙...
  • Seite 106 Onboard LEDs EZ DEBUG LED Diese LEDs zeigen den Status der wichtigsten Komponenten beim Hochfahren des Systems an. CPU - CPU wird nicht erkannt oder ist fehlerhaft. DRAM - DRAM wird nicht erkannt oder ist fehlerhaft. VGA - GPU wird nicht erkannt oder ist fehlerhaft BOOT - Boot-Gerät wird nicht erkannt oder ist fehlerhaft.
  • Seite 107 Installation von OS, Treibern & MSI Center Laden Sie die neuesten Treiber und Dienstprogramme von www.msi.com herunter und aktualisieren Sie sie. Installation von Windows 10/ Windows 11 1. Schalten Sie den Computer ein. 2. Legen Sie die Windows 10/ Windows 11-Installations-Disk oder das USB- Flashlaufwerk in das optisches Laufwerk.
  • Seite 108 LAN-Treibers für Ihr Motherboard finden Sie unter: www.msi.com. ∙ Das MSI Driver Utility Installer wird nur einmal angezeigt. Wenn Sie es während des Vorgangs abbrechen oder schließen, lesen Sie bitte das Kapitel „Live Update“ im MSI Center-Handbuch, um die Treiber zu installieren. Sie können auch zu www.msi.com gehen, um Ihr Motherboard zu durchsuchen und die Treiber herunterzuladen.
  • Seite 109 5. Aktivieren Sie das Kontrollkästchen „Alle auswählen“ in der unteren linken Ecke und klicken Sie auf „Installieren“, um MSI Center und Treiber zu installieren. Der Fortschritt der Installation wird am unteren Rand des Fensters angezeigt. 6. Nachdem die Installation erfolgreich ausgeführt wurde, klicken Sie auf...
  • Seite 110 MSI Center MSI Center ist eine Anwendung, mit der Sie die Spieleinstellungen einfach optimieren und die Software zur Erstellung von Inhalten einstellen können. Außerdem können Sie LED-Lichteffekte in PCs und anderen MSI-Produkten steuern und synchronisieren. Mit MSI Center können Sie ideale Modi einstellen, die Systemleistung überwachen und die Lüftergeschwindigkeit anpassen.
  • Seite 111 UEFI BIOS Das MSI UEFI-BIOS ist mit der UEFI-Architektur (Unified Extensible Firmware Interface) kompatibel. Das UEFI-BIOS hat viele neue Funktionen und besitzt Vorteile, die das traditionelle BIOS nicht bieten kann. Es wird zukünftige PCs und Geräte, die der UEFI-Firmware-Architektur entsprechen, vollständig unterstützen. Das MSI UEFI-BIOS verwendet UEFI als Standard-Startmodus, um die Funktionen des neuen Chipsatzes voll auszunutzen.
  • Seite 112 Wählen Sie Yes, um die Wahl zu bestätigen, oder No, um die derzeitige Einstellung beizubehalten. BIOS-Benutzerhandbuch Wenn Sie weitere Anweisungen zur BIOS-Einrichtung wünschen, lesen Sie bitte https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSde.pdf oder scannen Sie den QR-Code. ⚠ Wichtig Die Funktionen können je nach Produkt variieren.
  • Seite 113 Aktualisierung des BIOS mit dem M-FLASH-Programm Vorbereitung: Laden Sie bitte die neueste BIOS Version, die dem Motherboard-Modell entspricht, von der offiziellen MSI Website herunter. und speichern Sie die BIOS-Datei auf USB- Flash-Laufwerk. BIOS-Aktualisierungsschritte: 1. Wechseln Sie mit dem Multi-BIOS-Switch zum Ziel-BIOS-ROM. Überspringen Sie diesen Schritt, wenn Ihr Motherboard diesen Schalter nicht hat.
  • Seite 114 1. Laden Sie bitte die neueste BIOS Version, die das Modell des Motherboards entspricht, von der offiziellen MSI® Website. 2. Benennen die BIOS-Datei im MSI.ROM um und speichern Sie die Datei im Root- Verzeichnis des USB 2.0-Speichermedien. 3. Verbinden Sie die Stromversorgung an dem CPU_PWR1 und ATX_PWR1-Stecker.
  • Seite 115 Table des matières Démarrage rapide ......................3 Caractéristiques ......................16 Fonctions spéciales ....................20 Contenu ........................21 Connecteurs du panneau arrière ................22 Tableau d’état LED du port LAN................23 Connexion des prises audio ................. 23 Installation des antennes ..................25 Vue d’ensemble des composants ................
  • Seite 116 Installer le système d’exploitation, les pilotes et MSI Center ........ 49 Installer les pilotes avec MSI Driver Utility Installer ........... 50 MSI Center ......................52 UEFI BIOS ........................53 Configuration du BIOS ..................54 Réinitialiser le BIOS....................55 Mettre le BIOS à jour .................... 55...
  • Seite 117 Démarrage rapide Merci d’avoir acheté cette nouvelle carte mère MSI®. Cette section de démarrage rapide fournit des explications sur son installation dans votre ordinateur. Certains processus d’installations proposent également des démonstrations vidéo. Veuillez visiter l’URL pour regarder la vidéo sur le navigateur Web de votre téléphone ou de votre tablette.
  • Seite 118 Informations de sécurité ∙ Les composants dans l’emballage peuvent être endommagés par des décharges électrostatiques (ESD). Pour vous assurer de correctement monter votre ordinateur, veuillez vous référer aux instructions ci-dessous. ∙ Assurez-vous de bien connecter tous les composants. En cas de mauvaise connexion, il se peut que l’ordinateur ne reconnaisse pas le composant et que le démarrage échoue.
  • Seite 119 Avertissement pour l’installation des entretoises Pour éviter d’endommager la carte mère, il est interdit d’installer des entretoises inutiles entre le circuit de la carte mère et le boîtier de l’ordinateur. Les signes de zone interdite (Keep Out Zone) sont marqués à l’arrière de la carte mère (comme indiqué...
  • Seite 120 Installation d’un processeur ⚽ ⚽ ∙ https://youtu.be/effDU7exbmw ∙ https://youtu.be/effDU7exbmw...
  • Seite 121 ⚠ Important Si vous installez un ventirad qui se fixe avec des vis, veuillez suivre la figure ci- dessous pour d’abord retirer le module de rétention puis installer le ventirad.
  • Seite 122 Installation de la mémoire DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 123 Connexion du panneau avant ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 124 Installation de la carte mère ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Torque : 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 125 Connexion des connecteurs d’alimentation ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
  • Seite 126 Installation des disques SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 127 Installation d’une carte graphique ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 128 Connexion des périphériques...
  • Seite 129 Allumer...
  • Seite 130 Caractéristiques ∙ Support des processeurs AMD Ryzen™ série 7000* ∙ Socket AM5 * Veuillez vous rendre sur le site www.msi.com pour obtenir la dernière liste des modèles supportés à mesure que de nouveaux processeurs sont introduits sur le marché. Chipset Chipset AMD B650 ∙...
  • Seite 131 Suite du tableau sur la page précédente ∙ 3 x slots M.2 (Touche M) • Slots M2_1 et M2_2 (depuis CPU) • Support jusqu’à PCIe 4.0 x4 • Le slot M2_1 supporte les périphériques de stockage 2280/22110 • Le slot M2_2 supporte les périphériques de stockage Slots SSD M.2 2260/2280 •...
  • Seite 132 Suite du tableau sur la page précédente ∙ 1 x connecteur d’alimentation principal ATX à 24 broches Connecteurs d’alimentation ∙ 2 x connecteurs d’alimentation EPS 12 V à 8 broches Chipset AMD® B650 ∙ 1 x connecteur USB 3.2 Gen 2 10 Gb/s Type-C ∙...
  • Seite 133 ∙ 1 x flash 256 Mb ∙ UEFI AMI BIOS Fonctions BIOS ∙ ACPI 6.4, SMBIOS 3.4 ∙ Multilingue ∙ Pilotes ∙ MSI Center ∙ MSI APP Player (BlueStacks) Logiciel ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 134 Fonctions spéciales Fonctions MSI Center Pour le bricolage • Gaming Mode • PCI-E Steel Armor • Smart Priority • Pre-installed I/O Shield • Game Highlights • EZ M.2 Clips • Mystic Light • EZ DEBUG LED • Ambient Link • EZ LED Control •...
  • Seite 135 Contenu Vérifiez tous les articles dans le carton d’emballage de votre carte mère. L’emballage doit contenir : Carte mère • 1 x carte mère Documentation • 1 x guide d’installation rapide • 1 x avis réglementaire de l’Union européenne Câble •...
  • Seite 136 Connecteurs du panneau arrière Élément Description Bouton Flash BIOS - Veuillez vous référer à la page 56 pour la mise à jour du BIOS avec le bouton Flash BIOS. Port HDMI™ Port USB 3.2 Gen 2 10 Gb/s Type-A (depuis CPU) ∙...
  • Seite 137 Tableau d’état LED du port LAN LED indiquant la connexion et LED indiquant la vitesse l’activité État Vitesse État Description Éteint 10 Mb/s Éteint Pas de connexion Vert 100/1000 Mb/s Jaune Connexion correcte Orange 2,5 Gb/s Clignote Activité en cours Connexion des prises audio Illustration de l’utilisation des prises audio dédiés au casque et au microphone...
  • Seite 138 Illustration de l’utilisation des prises audio dédiés aux haut- parleurs 4 canaux AUDIO INPUT Rear Front Illustration de l’utilisation des prises audio dédiés aux haut- parleurs 5.1 canaux AUDIO INPUT Rear Front Center/ Subwoofer Illustration de l’utilisation des prises audio dédiés aux haut- parleurs 7.1 canaux AUDIO INPUT Rear...
  • Seite 139 Installation des antennes 1. Vissez fermement les antennes aux connecteurs dédiés, comme illustré ici. 2. Orientez les antennes.
  • Seite 140 Vue d’ensemble des composants JARGB_V2_2 EZ Debug LED SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 M2_1 SYS_FAN6 PCI_E1 Battery SATA ▼ 1 ▲ 2 SATA ▼ 3 ▲ 4 PCI_E2 JUSB2 M2_2 M2_3 SYS_FAN3 JOCFS1 PCI_E3 JARGB_V2_1...
  • Seite 141 électrique. Veuillez garder le capot de protection du processeur après l’installation du ∙ processeur. Selon les exigences de RMA (Return Merchandise Authorization), MSI n’acceptera pas les cartes mère dont le capot de protection aura été retiré. ∙...
  • Seite 142 ∙ La stabilité et la compatibilité du module de mémoire lors de l’overclocking dépendent du processeur et des périphériques installés. ∙ Veuillez vous référer au site www.msi.com pour plus d’informations sur la mémoire compatible.
  • Seite 143 Si vous installez une carte graphique lourde, il vous faut utiliser un outil comme ∙ la barre de support MSI pour supporter son poids et pour éviter la déformation du slot. Si vous choisissez d’installer une seule carte d’extension PCIe x16, nous vous ∙...
  • Seite 144 M2_1~3 : Slots M.2 (Touche M) M2_1 M2_2 M2_3 ⚠ Important Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez la plaque de base ou le cube en caoutchouc dans le slot M.2 avant d’installer le SSD M.2. Veuillez ne pas réinstaller le dissipateur fourni avec votre carte mère.
  • Seite 145 3. Si vous souhaitez installer un SSD M.2 22110, retirez le kit de clips EZ M.2 du trou de vis 2280. Ignorez cette étape si vous installez un SSD 2280. SSD 22110 4. Insérez votre SSD M.2 dans le slot M.2 à un angle de 30 degrés. 5.
  • Seite 146 Installation du module M.2 dans le slot M2_2 1. Si vous souhaitez installer un SSD M.2 2260, veuillez installer le kit de clips EZ M.2 fourni dans le trou de vis 2260. Ignorez cette étape si vous installez un SSD 2280. 2.
  • Seite 147 Installation du module M.2 dans le slot M2_3 1. Desserrez les vis de la plaque M.2 Shield Frozr. 2. Soulevez la plaque M.2 Shield Frozr et retirez-la. 3. Si vous souhaitez installer un SSD M.2 2260, veuillez installer le kit de clips EZ M.2 fourni dans le trou de vis 2260.
  • Seite 148 6. Retirez le film de protection du pad thermique sous la plaque M.2 Shield Frozr. 7. Remettez la plaque M.2 Shield Frozr en place et fixez-la. ⚠ Important Les slots PCI_E2 et M2_3 partagent la bande passante. Le slot PCI_E2 fonctionne en mode x2 et le slot M2_3 fonctionne en mode x2 lorsque les périphériques sont installés dans les deux slots.
  • Seite 149 SATA_1~4, A1~A2 : Connecteurs SATA 6 Gb/s Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être relié à un appareil SATA. SATA_2 SATA_1 SATA_4 SATA_3 SATA_A2 SATA_A1 ⚠ Important Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de ∙...
  • Seite 150 JAUD1 : Connecteur audio avant Ce connecteur se lie aux prises audio du panneau avant. Broche Nom de signal Broche Nom de signal MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2 : Connecteurs du panneau avant Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation et les LED du boîtier/châssis de votre PC.
  • Seite 151 CPU_PWR1~2, ATX_PWR1 : Connecteurs d’alimentation Ces connecteurs vous permettent de relier une alimentation ATX. CPU_PWR1~2 Broche Nom de signal Broche Nom de signal Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Broche Nom de signal Broche Nom de signal CPU_PWR1~2 +3.3V +3.3V...
  • Seite 152 JCI1 : Connecteur d’intrusion châssis Ce connecteur est relié à un câble d’interrupteur d’intrusion châssis. Normal Commencer l’activité (défaut) d’intrusion châssis Utilisation du détecteur d’intrusion châssis 1. Reliez le connecteur JCI1 à l’interrupteur ou au capteur d’intrusion châssis situé sur le boîtier du PC. 2.
  • Seite 153 JUSB1 : Connecteur USB 3.2 Gen 2 Type-C Ce connecteur vous permet de relier un connecteur USB 3.2 Gen 2 10 Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous de le brancher dans le bon sens.
  • Seite 154 ∙ Pour recharger votre iPad, iPhone et iPod par l’intermédiaire d’un port USB, veuillez installer l’utilitaire MSI Center. JOCFS1 : Cavalier de démarrage sécurisé Ce cavalier est utilisé pour le démarrage sécurisé. Une fois activé, le système démarrera avec les paramètres par défaut et le mode PCIe inférieur (depuis CPU).
  • Seite 155 JTPM1 : Connecteur de module TPM Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel du module TPM pour plus d’informations. Broche Nom de signal Broche Nom de signal SPI Power SPI Chip Select Master In Slave Out Master Out Slave In (SPI Data)
  • Seite 156 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6 : Connecteurs de ventilateur Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de vitesse.
  • Seite 157 JBAT1 : Cavalier Clear CMOS (Réinitialiser le BIOS) Une mémoire CMOS est intégrée et est alimentée en externe par une batterie située sur la carte mère afin de conserver les données de configuration système. Si vous souhaitez effacer la configuration du système, réglez le cavalier pour effacer la mémoire CMOS.
  • Seite 158 BAT1 : Pile CMOS Si la pile CMOS est déchargée, l’heure dans le BIOS sera réinitialisée et les données de configuration du système seront perdues. Dans ce cas, vous devez remplacer la pile CMOS. Remplacement de la pile CMOS 1. Poussez le clip de retenue pour libérer la pile. 2.
  • Seite 159 2 mètres maximum avec une puissance nominale maximale de 3 A (12 V). Avant d’installer ou de retirer le ruban LED RGB, veillez à toujours éteindre ∙ l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙...
  • Seite 160 JARGB_V2_1~2 : Connecteurs LED A-RAINBOW V2 (ARGB Gen2) Les connecteurs JARGB_V2 vous permettent de connecter les rubans LED ARGB Gen2 et ARGB. Le connecteur JARGB_V2 supporte jusqu’à 240 LED RGB adressables individuellement avec une puissance nominale maximale de 3 A (5 V). JARGB_V2_1 JARGB_V2_2 Broche...
  • Seite 161 Avant d’installer ou de retirer le ruban LED RGB adressable, veillez à toujours ∙ éteindre l’alimentation et à débrancher le cordon d’alimentation de la prise électrique. Veuillez utiliser un logiciel de MSI dédié pour contrôler le ruban d’extension LED. ∙...
  • Seite 162 LED embarquées EZ Debug LED Ces LED indiquent l’état des composants clés pendant le démarrage du système. CPU - indique que le CPU n’est pas détecté ou que son initialisation a échoué. DRAM - indique que la mémoire DRAM n’est pas détectée ou que son initialisation a échoué.
  • Seite 163 Installer le système d’exploitation, les pilotes et MSI Center Veuillez vous référer au site www.msi.com pour télécharger et mettre à jour les derniers utilitaires et pilotes. Installer Windows 10/Windows 11 1. Allumez l’ordinateur. 2. Insérez le disque ou la clé USB d’installation de Windows 10/Windows 11 dans votre ordinateur.
  • Seite 164 Rechercher les mises à jour. 3. MSI Driver Utility Installer apparaîtra automatiquement. 4. Cochez la case J’ai lu et j’accepte les conditions d’utilisation de MSI (I have read and agree to the MSI Terms of Use), puis cliquez sur Suivant (Next).
  • Seite 165 5. Cochez la case Sélectionner tout (Select All) dans le coin inférieur gauche et cliquez sur Installer (Install) pour installer MSI Center et les pilotes. La progression de l’installation sera affichée en bas. 6. Une fois la progression terminée, cliquez sur Terminer (Finish).
  • Seite 166 MSI Center MSI Center est une application qui vous aide à optimiser facilement les paramètres de jeu et à utiliser les logiciels de création de contenu de manière intuitive. Elle vous permet également de contrôler et de synchroniser les effets de lumière LED sur les PC et autres produits MSI.
  • Seite 167 BIOS traditionnel. Le BIOS UEFI est ainsi voué à totalement remplacer le BIOS traditionnel à l’avenir. Le BIOS UEFI de MSI utilise UEFI comme mode de démarrage par défaut pour profiter au maximum des capacités du nouveau chipset.
  • Seite 168 Choisissez entre Oui et Non pour confirmer. Guide d’utilisation du BIOS Si vous souhaitez en savoir plus sur la configuration du BIOS, veuillez vous référer au fichier http://download.msi.com/manual/mb/AMDAM5BIOS.pdf ou scannez le code QR pour y accéder. ⚠...
  • Seite 169 Avant la mise à jour : Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI. Ensuite, veuillez sauvegarder le profil BIOS sur la clé USB. Mettre le BIOS à jour : 1. Accédez au BIOS ROM voulu avec le commutateur Multi-BIOS. Ignorez cette étape si votre carte mère ne possède pas ce commutateur.
  • Seite 170 1. Veuillez télécharger la dernière version du BIOS compatible à votre carte mère sur le site MSI®. 2. Renommez le profil BIOS en MSI.ROM et enregistrez-le à la racine de la clé USB. 3. Connectez l’alimentation aux connecteurs CPU_PWR1 et ATX_PWR1. (Pas besoin d’installer le processeur et la mémoire.)
  • Seite 171 Содержание Краткое руководство по установке ................3 Технические характеристики .................. 16 Эксклюзивные функции ................... 20 Комплект поставки ....................21 Разъемы задней панели ..................22 Таблица состояний индикатора порта LAN ............23 Подключение аудиоразъемов ................23 Установка антенн....................25 Компоненты материнской платы ................26 Процессорный...
  • Seite 172 Установка ОС, драйверов и MSI Center ..............49 Установка драйверов с помощью MSI Driver Utility Installer ......50 MSI Center ......................52 UEFI BIOS ........................53 Настройка BIOS....................54 Сброс BIOS ......................55 Обновление BIOS ....................55...
  • Seite 173 Краткое руководство по установке Благодарим вас за покупку новой материнской платы MSI®. В этом разделе приведены демонстрационные схемы установки компьютера. Для некоторых моделей также доступны видеоинструкции. Чтобы посмотреть видео, посетите веб- сайт по URL-адресу или отсканируйте QR-код и откройте веб-сайт в веб-браузере...
  • Seite 174 Безопасное использование продукции ∙ Компоненты, входящие в комплект поставки могут быть повреждены статическим электричеством. Для успешной сборки компьютера, пожалуйста, следуйте указаниям ниже. ∙ Убедитесь, что все компоненты компьютера подключены должным образом. Ослабленные соединения компонентов могут привести как к сбоям в работе, так и...
  • Seite 175 Уведомление о стойках для крепления материнской платы Во избежание повреждения материнской платы, запрещается устанавливать любые ненужные стойки в зонах электрических дорожек материнской платы для крепления ее в корпусе компьютера. Знаки «Case standoff keep out zone» (зона, где запрещается устанавливать стойки) отмечены на задней стороне материнской платы...
  • Seite 176 Установка процессора ⚽ ⚽ ∙ https://youtu.be/effDU7exbmw ∙ https://youtu.be/effDU7exbmw...
  • Seite 177 ⚠ Внимание! Чтобы установить кулер с креплением на винтах, следуйте указаниям на рисунках ниже. Сначала удалите фиксирующий модуль, затем установите кулер.
  • Seite 178 Установка модуля памяти DDR5 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 179 Подключение разъема на передней панели ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 180 Установка материнской платы ⚽ ∙ https://youtu.be/wWI6Qt51Wnc Крутящий момент: 3 кгс·см* *3 кгс·см = 0.3 Н·м = 2.6 фунт- сила·дюйм...
  • Seite 181 Подключение разъема питания ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
  • Seite 182 Установка оптического привода с интерфейсом SATA ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 183 Установка видеокарты ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 184 Подключение периферийных устройств...
  • Seite 185 Включение питания...
  • Seite 186 Технические характеристики ∙ Поддержка процессоров AMD Ryzen™ 7000-серии для настольных ПК* Процессор ∙ Процессорный сокет AM5 * Обратитесь www.msi.com, чтобы получить последнюю информацию о поддержке новых процессоров. Чипсет AMD B650 ∙ 4x слота памяти DDR5 с поддержкой до 128ГБ* ∙ Поддержка 4 DIMM, двухканальной архитектуры...
  • Seite 187 Продолжение с предыдущей страницы ∙ 3x разъема M.2 (Ключ M) • Разъемы M2_1 и M2_2 (от процессоров) • Поддержка PCIe 4.0 x4 • Разъем M2_1 поддерживает накопители 2280/ 22110 • Разъем M2_2 поддерживает накопители 2260/ 2280 Разъем M.2 SSD • Разъем M2_3 (от чипсета B650) •...
  • Seite 188 Продолжение с предыдущей страницы ∙ 1x 24-контактный разъем питания ATX Разъемы питания ∙ 2x 8-контактный разъем питания EPS 12В Контроллер AMD® B650 ∙ 1x разъем USB 3.2 Gen 2 10Гб/с Type-C ∙ 1x разъем USB 3.2 Gen 1 5Гб/с Внутренний •...
  • Seite 189 ∙ UEFI AMI BIOS Параметры BIOS ∙ ACPI 6.4, SMBIOS 3.4 ∙ Мультиязычный интерфейс ∙ Драйверы ∙ MSI Center ∙ MSI APP Player (BlueStacks) Программное обеспечение ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 190 Эксклюзивные функции Функции MSI Center Сделай сам • Gaming Mode • PCI-E Steel Armor • Smart Priority • Предустановленная заглушка материнской платы на заднюю • Game Highlights панель • Mystic Light • Зажим EZ M.2 • Ambient Link • Индикаторы отладки EZ •...
  • Seite 191 Комплект поставки Проверьте комплект поставки материнской платы. В него должны входить следующие элементы: Материнская плата • Материнская плата, 1 шт. Документы • Руководство по быстрой установке, 1 шт. • Уведомление о соответствии стандартам Европейского Союза, 1 шт. Кабели • Кабель SATA 6Гб/с, 1 шт. Аксессуары...
  • Seite 192 Разъемы задней панели Пункт Описание Кнопка Flash BIOS - Обратитесь к странице 56 для получения информации об обновлении BIOS при помощи кнопки Flash BIOS. Порт HDMI™ Порт USB 3.2 Gen 2 10Гб/с Type-A (от процессора) ∙ Порт Flash BIOS Порт USB 3.2 Gen 2 10Гб/с Type-A (от процессора) Порт...
  • Seite 193 Таблица состояний индикатора порта LAN Подключение/ Работа Скорость передачи данных индикатора Состояние Скорость Состояние Описание Выкл. 10 Мбит/с Выкл. Не подключен Зеленый 100/1000 Мбит/с Желтый Подключен Оранжевый 2.5 Гбит/с Мигает Передача данных Подключение аудиоразъемов Подключение наушников и микрофона Подключение внешнего стерео усилителя (колонок) AUDIO INPUT...
  • Seite 194 Подключение звуковой системы 4 AUDIO INPUT Rear Front Подключение звуковой системы 5.1 AUDIO INPUT Rear Front Center/ Subwoofer Подключение звуковой системы 7,1 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 195 Установка антенн 1. Прикрутите антенну к разъему антенны WiFi, как показано на рисунке ниже. 2. Отрегулируйте угол наклона антенны.
  • Seite 196 Компоненты материнской платы JARGB_V2_2 Индикаторы отладки EZ SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 M2_1 SYS_FAN6 PCI_E1 Батарейка SATA ▼ 1 ▲ 2 SATA ▼ 3 ▲ 4 PCI_E2 JUSB2 M2_2 M2_3 SYS_FAN3 JOCFS1 PCI_E3 JARGB_V2_1...
  • Seite 197 питания. Пожалуйста, сохраните защитную крышку процессорного сокета после установки ∙ процессора. Любые возможные гарантийные случаи, связанные с работой материнской платы, MSI® будет рассматривать только, при наличии защитной крышки на процессорном сокете. ∙ При установке процессора обязательно установите процессорный кулер. Кулер, представляющий...
  • Seite 198 При установке памяти во все слоты, а также при ее разгоне, рекомендуется ∙ использовать более эффективную систему охлаждения памяти. ∙ Совместимость и стабильность работы установленных модулей памяти при разгоне зависит от установленного процессора и других устройств. Пожалуйста, обратитесь www.msi.com для получения дополнительной ∙ информации о совместимых модулях памяти.
  • Seite 199 ⚠ Внимание! При установке массивной видеокарты, необходимо использовать такой ∙ инструмент, как MSI Graphics Card Bolster для поддержки веса графической карты и во избежание деформации слота. Для установки одной карты расширения PCIe x16 с оптимальной ∙ производительностью рекомендуется использовать слот PCI_E1.
  • Seite 200 M2_1~3: Разъемы M.2 (Ключ M) M2_1 M2_2 M2_3 ⚠ Внимание! В случае, если M.2 SSD оснащен собственным радиатором, удалите пластину M.2 или резиновый кубик в разъеме M.2, затем установите M.2 SSD. Не устанавливайте дополнительный радиатор, поставляемый с материнской платой. Установка модуля M.2 в разъем M2_1 1.
  • Seite 201 3. Если вы хотите установить 22110 M.2 SSD, установите прилагаемый комплект зажима EZ M.2 в отверстие для винта 2280. Пропустите этот шаг при установке 2280 SSD. 22110 SSD 4. Вставьте M.2 SSD в разъем M.2 под углом 30 градусов. 5. Поверните зажим EZ M.2, чтобы зафиксировать M.2 SSD. 30º...
  • Seite 202 Установка модуля M.2 в разъем M2_2 1. Если вы хотите установить SSD 2260 M.2, установите прилагаемый комплект EZ M.2 Clip в отверстие для винта 2260. Пропустите этот шаг при установке 2280 SSD. 2. Вставьте M.2 SSD в разъем M.2 под углом 30 градусов. 3.
  • Seite 203 Установка модуля M.2 в разъем M2_3 1. Удалите винты для радиатора M.2 Shield Frozr. 2. Приподнимите радиатор M.2 Shield Frozr и снимите его. 3. Если вы хотите установить SSD 2260 M.2, установите прилагаемый комплект EZ M.2 Clip в отверстие для винта 2260. Пропустите этот шаг при установке 2280 SSD.
  • Seite 204 6. Снимите защитную пленку с термоинтерфейса под радиатором M.2 Shield Frozr. 7. Установите на место радиатор M.2 Shield Frozr и закрепите его. ⚠ Внимание! Слот PCI_E2 и разъем M2_3 разделяют полосу пропускания. Если установлены устройства в слот PCI_E2 и разъем M2_3, PCI_E3 будет работать в режиме x2 и M2_4 - в...
  • Seite 205 SATA_1~4,A1~A2: Разъемы SATA 6Гб/с Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому порту можно подключить одно устройство SATA. SATA_2 SATA_1 SATA_4 SATA_3 SATA_A2 SATA_A1 ⚠ Внимание! Избегайте перегибов кабеля SATA под прямым углом. В противном случае, ∙ возможна потеря данных при передаче. ∙...
  • Seite 206 JAUD1: Разъем аудио передней панели Данный разъем предназначен для подключения аудиоразъемов передней панели. Контакт Название сигнала Контакт Название сигнала MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: Разъемы передней панели Разъем...
  • Seite 207 CPU_PWR1~2, ATX_PWR1: Разъемы питания Данные разъемы предназначены для подключения блока питания ATX. CPU_PWR1~2 Контакт Название сигнала Контакт Название сигнала Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 Контакт Название сигнала Контакт Название сигнала CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB...
  • Seite 208 JCI1: Разъем датчика открытия корпуса К этому разъему подключается кабель от датчика открытия корпуса. Нормально Разрешить запись по (По умолчанию) событию открытия корпуса Использование датчика открытия корпуса 1. Подключите датчик открытия корпуса к разъему JCI1. 2. Закройте крышку корпуса. 3. Войдите в BIOS > SETTINGS > Security > Chassis Intrusion Configuration. 4.
  • Seite 209 JUSB1: Разъем USB 3.2 Gen 2 Type-C Данный разъем предназначен для подключения портов 3.2 Gen 2 10Гб/с Type-C на передней панели. Данный коннектор имеет защиту от неправильного подключения. При подключении кабеля убедитесь, что коннектор сориентирован правильно относительно разъема. Кабель USB Type-C JUSB1 Порт...
  • Seite 210 контакты VCC и земли. Для того, чтобы зарядить ваш iPad, iPhone и iPod через порты USB, пожалуйста, ∙ установите утилиту MSI Center. JOCFS1: Джампер безопасной загрузки Этот джампер используется для безопасной загрузки. При включении джампера безопасной загрузки система загрузится с настройками по умолчанию в режиме...
  • Seite 211 JTPM1: Разъем модуля ТРМ Данный разъем используется для подключения модуля ТРМ (Trusted Platform Module). Дополнительные сведения см. в описании модуля ТРМ. Контакт Название сигнала Контакт Название сигнала SPI Power SPI Chip Select Master In Slave Out Master Out Slave In (SPI Data) (SPI Data) Reserved...
  • Seite 212 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: Разъемы вентиляторов Разъемы вентиляторов можно разделить на два типа: с PWM (PulseWidth Modulation) управлением и управлением постоянным током. Разъемы вентиляторов с PWM управлением имеют контакт с постоянным напряжением 12В, а также контакт с сигналом управления скоростью вращения. Управление скоростью...
  • Seite 213 JBAT1: Джампер очистки данных CMOS (Сброс BIOS) На плате установлена CMOS память с питанием от батарейки для хранения данных о конфигурации системы. Для сброса конфигурации системы (очистки данных CMOS памяти), воспользуйтесь этим джампером. Сохранение данных Очистка данных/ (По умолчанию) Сброс BIOS Сброс...
  • Seite 214 BAT1: Батарейка CMOS Если батарейка CMOS разрядится, время в BIOS будет сброшено, а данные конфигурации системы будут потеряны. В этом случае необходимо заменить батарейку CMOS. Замена батарейки CMOS 1. Нажмите на фиксатор, чтобы освободить батарейку. 2. Извлеките батарейку из гнезда. 3.
  • Seite 215 Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В). Перед установкой или заменой светодиодных лент RGB, необходимо полностью ∙ обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.
  • Seite 216 JARGB_V2_1~2: Разъемы A-RAINBOW V2 (ARGB Gen2) LED Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и максимальное количество светодиодов составляет 240. JARGB_V2_1 JARGB_V2_2 Контакт...
  • Seite 217 Рекомендуется подключать светодиодные ленты с одинаковыми техническими ∙ характеристиками для достижения наилучшего эффекта. ∙ Перед установкой или заменой адресных светодиодных лент RGB , необходимо полностью обесточить систему и отключить кабель питания. Используйте утилиту MSI для управления удлинительными светодиодными ∙ лентами.
  • Seite 218 Встроенные индикаторы Индикаторы отладки EZ Данные светодиоды показывают состояния основных компонентов в процессе загрузки системы. CPU - процессор не обнаружен или поврежден. DRAM - память DRAM не обнаружена или повреждена. VGA - видеокарта не обнаружена или повреждена. BOOT - устройство загрузки не обнаружено или повреждено.
  • Seite 219 Установка ОС, драйверов и MSI Center Скачайте и обновите последние утилиты и драйверы с сайта: www.msi.com Установка Windows 10/ Windows 11 1. Включите компьютер. 2. Вставьте диск Windows 10/ Windows 11 в привод для оптических дисков или вставьте в разъем USB компьютера USB флэш-диск, содержащий установочный...
  • Seite 220 1. Загрузите компьютер в Windows 10/ Windows 11. 2. Выберите «Пуск > Параметры > Центр обновления Windows > Проверить наличие обновлений». 3. Окно MSI Driver Utility Installer появится автоматически. 4. Выберите «I have read and agree to the MSI Terms of Use» и нажмите Next.
  • Seite 221 5. Выберите «Select All» в левом нижнем углу и нажмите Install, чтобы установить MSI Center и драйверы. Прогресс установки отображается внизу. 6. После завершения процесса установки нажмите Finish.
  • Seite 222 Приложение MSI Center поможет легко оптимизировать настройки игры и беспрепятственно использовать программы для создания контента. С помощью MSI Center вы можете контролировать и синхронизировать эффекты светодиодной подсветки на ПК и других продуктах MSI, настраивать режимы работы, контролировать производительность системы и регулировать скорость вращения вентилятора.
  • Seite 223 UEFI BIOS MSI UEFI BIOS совместим с архитектурой UEFI (Unified Extensible Firmware Interface). Прошивка UEFI имеет множество новых функций и преимуществ, которые не поддерживаются традиционным BIOS. Она будет полностью заменять BIOS в будущем. Чтобы использовать полный функционал нового чипсета, режимом загрузки по умолчанию для MSI UEFI BIOS является UEFI.
  • Seite 224 * При нажатии клавиши F10 появится информационное окно. Выберите Yes или No, чтобы подтвердить выбор. Инструкции по настройке BIOS Для получения подробной информации о инструкциях по настройке BIOS, обратитесь к http://download.msi.com/manual/mb/AMDAM5BIOSru.pdf или отсканируйте QR-код и откройте веб-сайт. ⚠ Внимание! Функции могут меняться в зависимости от приобретенного вами продукта.
  • Seite 225 «Джампер/ кнопка очистки данных CMOS». Обновление BIOS Обновление BIOS при помощи M-FLASH Перед обновлением: Пожалуйста, скачайте последнюю версию файла BIOS с сайта MSI, который соответствует вашей модели материнской платы. Сохраните файл BIOS на флэш- диске USB. Обновление BIOS: 1. Переключитесь на рабочий модуль BIOS ROM с помощью переключателя...
  • Seite 226 Интернет. ∙ Перед обновлением BIOS закройте все остальные приложения. Обновление BIOS: 1. Установите и запустите MSI Center, и затем перейдите на страницу Support. 2. Выберите Live Update и нажмите кнопку Advance. 3. Выберите файл BIOS и нажмите кнопку Install. 4. Когда на экране появится напоминание об установке, нажмите кнопку Install.
  • Seite 227 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: ファンコネクター ......... 42 JBAT1: クリアCMOS (BIOSリセッ ト) ジャンパー ............. 43 BAT1: CMOSバッテリー ..................44 JRGB1~2: RGB LEDコネクター ................45 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LEDコネクター ......46 オンボードLED ......................48 EZ Debug LED ....................... 48 OS、 ドライバーおよびMSI Centerのインス トール ............49...
  • Seite 228 MSI Driver Utility Installerでのドライバーのインス トール ........50 MSI Center ......................52 UEFI BIOS ........................53 BIOSの設定 ......................54 BIOSのリセッ ト ...................... 55 BIOSのアップデート方法..................55...
  • Seite 229 クイックスタート この度はMSI®マザーボードをお買い上げいただき、 誠にありがとうございます。 このクイッ クスタートセクションにはコンピューターのインス トール方法についてのデモンス トレーショ ンが表示されます。 一部のインス トールにはビデオデモンス トレーションも提供されます。 ス マートフ ォンやタブレッ トのWebブラウザでURLにアクセスしてビデオをご覧ください。 QRコ ードからアクセスすることもできます。 ツールおよびコンポーネントの準備 AMD® AM5 CPU AM5 CPUファン ケース DDR5メモリ 電源ユニッ ト グラフィ ックスカード 熱伝導性ペース ト SATAハードディ スクドライブ ねじセッ ト プラスドライバー...
  • Seite 230 安全に関する注意事項 ∙ 本パッケージ内のコンポーネン トは静電放電(ESD)を受けやすいので、 PCの組み立てを 確実に成功させるために以下の注意事項を守って ください。 ∙ コンポーネン トがしっかりと全部接続されていることを確認して ください。 確実に接続さ れていない場合、 コンポーネン トの認識不良や起動不良の原因となります。 ∙ 繊細な部品に触れないよう、 マザーボードのフチを持って ください。 ∙ マザーボードを扱う際には、 静電気破壊を防ぐために、 静電放電 (ESD)リス トス トラップを 着けることをお薦めします。 ESDリス トストラップが用意できない場合は、 他の金属製のも のに触れて静電気を逃してからマザーボードを扱って ください。 ∙ 本品を取り付けない時は、 静電気対策が施された箱か、 または静電気防止パッ ド上で保 管して ください。 ∙ コンピューターの電源を投入する前に、 マザーボードのショートの原因となる、 外れたネ ジや金属製の部品がマザーボード上またはPCケース内にないか、...
  • Seite 231 ケーススタンドオフの注意事項 マザーボードに損害を防ぐために、 マザーボードの回路とPCケースの間に必要のない取 り付けスタンドオフを取り付けないでください。 使用者に注意するために、 「 Case standoff keep out zone」 の標示(下図のように)がマザーボードの背面に付きます。 衝突回避の注意事項 部品を傷つけないように、 各ネジの周りには保護ペイン トがあります。...
  • Seite 232 プロセッサの取り付け ⚽ ⚽ ∙ https://youtu.be/effDU7exbmw ∙ https://youtu.be/effDU7exbmw...
  • Seite 233 ⚠ 注意 ネジ式CPUクーラーを取り付ける場合は下図に従ってリテンションブラケッ トを取り外して から、 CPUクーラーを取り付けて ください。...
  • Seite 234 DDR5メモリの取り付け ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 235 フロントパネルヘッダーの接続 ⚽ ∙ http://youtu.be/DPELIdVNZUI Power LED Power Switch JFP1 Reserved HDD LED Reset Switch JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 236 マザーボードの取り付け ⚽ ∙ https://youtu.be/wWI6Qt51Wnc トルク: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 237 電源コネクターの接続 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
  • Seite 238 SATAドライブの取り付け ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 239 グラフィ ックスカードの取り付け ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 240 周辺機器の接続...
  • Seite 241 通電...
  • Seite 242 仕様 ∙ AMD Ryzen™ 7000シリーズデスク トッププロセッサをサポ ート* ∙ プロセッサーソケッ トAM5 * 新しいプロセッサのリリース後、 www.msi.comにアクセスして最新のサポート状 態を確認して ください。 チップセット AMD B650チップセッ ト ∙ DDR5メモリスロッ ト4本搭載、 最大128GB搭載可能* ∙ 4つのDIMM、 、 デュアルチャンネルDDR5-6400+ (OC) をサポ ート ∙ デュアルチャンネルメモリアーキテクチャをサポート メモリ ∙ non-ECC、 un-bufferedメモリをサポート ∙ ECC UDIMMメモリをサポート (non-ECCモード) * 互換性があるのメモリについての詳細はwww.msi.comからご参照ください。...
  • Seite 243 前のページから続く ∙ M.2スロッ ト x3 (Key M) • M2_1 & M2_2スロッ ト (CPU帯域接続) • 最大PCIe 4.0 x4をサポート • M2_1は2280/ 22110ストレージデバイスをサポート • M2_2は2260/ 2280ス トレージデバイスをサポート M.2 SSDスロット • M2_3スロッ ト (B650チップセッ ト帯域接続) • 最大PCIe 4.0 x4をサポート* • 2260/ 2280ス トレージデバイスをサポート * M2_3とPCI_E2は帯域幅を共有します。 デバイスを両方のスロッ トに取り付ける場 合、...
  • Seite 244 前のページから続く AMD® B650チップセッ ト ∙ USB 3.2 Gen 2 10Gbps Type-Cコネクター x1 ∙ USB 3.2 Gen 1 5Gbpsコネクター x1 内部USBコネクター • 2基の追加USB 3.2 Gen 1 5Gbpsポートをサポート ∙ USB 2.0コネクター x2 • 4基の追加USB 2.0ポートをサポート ∙ 4ピンCPUファンコネクター x1 ファンコネクター ∙ 4ピンウォーターポンプファンコネクター x1 ∙...
  • Seite 245 ∙ 256 Mbフラッシュ x1 ∙ UEFI AMI BIOS BIOSの機能 ∙ ACPI 6.4, SMBIOS 3.4 ∙ 多言語対応 ∙ デバイスドライバー ∙ MSI Center ∙ MSI APP Player (BlueStacks) ソフトウェア ∙ CPU-Z MSI GAMING ∙ Norton 360 Deluxe ∙ AIDA64 Extreme - MSI Edition...
  • Seite 246 • Super Charger • Mystic Light拡張 (ARGB_V2) • Devices Speed Up • Ambientデバイスサポート • Smart Image Finder BIOS • MSI Companion • Click BIOS 5 • System Diagnosis 冷却機能 • 拡張ヒートシンクデザイン • M.2 Shield Frozr • K7 MOSFETサーマルパッ ド / エクス ト...
  • Seite 247 パッケージの内容 パッケージにすべての添付品が含まれていることをご確認ください。 ボード • マザーボード本体 x1 ドキュメンテーション • クイック取り付けガイド x1 • 欧州連合規則 x1 ケーブル • SATA 6Gb/sケーブル x1 付属品 • Wi-Fiアンテナセッ ト x1 • EZ M.2クリ ップセッ ト x2 (1セッ ト/パック) • ケーブルステッカー x1 ⚠ 注意 欠品または破損がある場合は、 直ちにご購入された販売店へ連絡して下さい。...
  • Seite 248 バックパネルコネクター 項目 説明 Flash BIOSボタン- Flash BIOSボタンでのBIOSのアップデートについては、 56 ページをご参照ください。 HDMI™ポート USB 3.2 Gen 2 10Gbps Type-Aポート (CPU帯域接続) ∙ Flash BIOSポート USB 3.2 Gen 2 10Gbps Type-Aポート (CPU帯域接続) USB 3.2 Gen 2x2 20Gbps Type-Cポート (B650チップセッ ト帯域接続) USB 3.2 Gen 1 5Gbps Type-Aポート (B650チップセッ ト帯域接続) Wi-Fiアンテナコネクター...
  • Seite 249 LANポートLED状態表 リンク/ アクティビティLED スピードLED 状態 説明 状態 スピード リンクしていません 10 Mbps 黄色 リンクしています 緑色 100/1000 Mbps 点滅 データ通信中です オレンジ 2.5 Gbps オーディオジャックの接続 ヘッドフォンとマイクの接続方法 ステレオスピーカーの接続方法 AUDIO INPUT...
  • Seite 250 4チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front 5.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Center/ Subwoofer 7.1チャンネルスピーカーの接続方法 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 251 アンテナの取り付け 1. 下図のようにアンテナをしっかりとアンテナコネクターに固定します。 2. アンテナを正しい位置に置きます。...
  • Seite 252 コンポーネントの概要 JARGB_V2_2 EZ Debug LED SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 M2_1 SYS_FAN6 PCI_E1 バッテリー SATA ▼ 1 ▲ 2 SATA ▼ 3 ▲ 4 PCI_E2 JUSB2 M2_2 M2_3 SYS_FAN3 JOCFS1 PCI_E3 JARGB_V2_1...
  • Seite 253 CPUを取り付ける際は、 必ずCPUクーラーも取り付けて ください。 CPUクーラーは過熱を 防ぎ、 システムの安定を保つために必要です。 システムを起動する前に、 CPUクーラーがCPUとしっかりと密着していることを確認して ∙ ください。 CPUの過熱はCPU自身やマザーボードに深刻なダメージを与えるおそれがあります。 シス ∙ テム組み立て後初回起動時に必ずCPUファンが正常に動作していることを確認して くだ さい。 CPUクーラーをマザーボードへ装着する際、 CPUとの接触面に適切な量の熱伝導 性ペーストを塗布するか、 または熱伝導性シートを挟んでください。 ∙ CPUを外した状態でマザーボードを保管する場合は、 必ずCPUソケッ トカバーを装着し、 ソケッ トのピンを保護して ください。 ∙ CPUとは別にCPUクーラーを購入された場合は、 CPUクーラーに添付されている文書を 参照して取り付け方法の詳細を確認して下さい。 このマザーボードはオーバークロックをサポートしています。 オーバークロックを試みる ∙ 前に、 マザーボード以外のすべてのパーツがオーバークロックに耐えうるか確認して くだ さい。 製品の仕様を超えるいかなる試みも推奨しません。 製品の仕様を超えた不適切な 取り扱いによ って生じた損害やリスクをMSIは保証しません。...
  • Seite 254 チャンネルA チャンネルB DIMMA2 DIMMB2 メモリモジュールの推奨取付順序 DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB2 DIMMB1 ⚠ DIMMB2 注意 ∙ メモリスロッ トはDIMMA2を最優先に使用して下さい。 デュアルチャンネルモードでのシステムの安定性を確保するためには、 同一メーカーの同 ∙ 一メモリモジュールを装着する必要があります。 ∙ メモリの動作周波数はSPDに依存するため、 オーバークロックの際に公称値より低い周 波数で動作するメモリがあります。 メモリを公称値かそれ以上の周波数で動作させたい 場合は、 BIOSメニューのDRAM Frequencyの項目で動作周波数を設定して ください。 全てのDIMMスロッ トを使用する場合やオーバークロックをする場合はより効率的なメモ ∙ リ冷却システムの使用をお薦めします。 ∙ オーバークロック時の、 メモリの安定性と互換性は取り付けられたCPUとデバイスに依 存します。 互換性があるのメモリについての詳細はwww.msi.comからご参照ください。 ∙...
  • Seite 255 PCI_E2: PCIe 4.0 x2 (B650チップセッ ト帯域接続) PCI_E3: PCIe 3.0 x1 (B650チップセッ ト帯域接続) ⚠ 注意 大型且つ重いグラフィ ックスカードをインストールすると、 スロッ トの変形を防止するため ∙ に、 MSI Graphics Card Bolsterのようなツールを使用することが必要です。 ∙ 一枚のPCIe x16拡張カードを最適な性能で動作させたい場合は、 PCI_E1スロッ トの使用 をお勧めします。 拡張カードの着脱は、 必ず電源をオフにし、 コンセン トから電源ケーブルを抜いてから行っ ∙ て ください。 ハードウェアまたはソフ トウェアにどのような変更が必要であるかは、 拡張カ...
  • Seite 256 M2_1~3: M.2スロット (Key M) M2_1 M2_2 M2_3 ⚠ 注意 M.2 SSDはヒートシンクを搭載している場合、 M.2スロッ トのM.2プレートまたはM.2ゴムキ ューブを取り外してからM.2 SSDを取り付けて ください。 マザーボードに供給のヒートシンク を再度取付ける必要はありません。 M2_1スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozrヒートシンクのねじを緩めます。 2. M.2 Shield Frozrヒートシンクを持ち上げ、 取り外します。...
  • Seite 257 3. 22110 M.2 SSDを取り付ける場合、 2280ネジの穴にあるEZ M.2クリ ップキッ トを取り外 して ください。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 22110 SSD 4. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 5. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º 30º 30º 2280 SSD 22110 SSD 6. 底面のM.2 Shield Frozrヒートシンクの放熱パッ ドから保護膜を取り外します。 7. M.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。...
  • Seite 258 M2_2スロットへのM.2モジュールの取り付け 1. 2260 M.2 SSDを取り付ける場合、 供給のEZ M.2クリ ップキッ トを2260ネジの穴に取り付 けて ください。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 2. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 3. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º 2260 SSD 30º 30º 2280 SSD...
  • Seite 259 M2_3スロットへのM.2モジュールの取り付け 1. M.2 Shield Frozrヒートシンクのねじを緩めます。 2. M.2 Shield Frozrヒートシンクを持ち上げ、 取り外します。 3. 2260 M.2 SSDを取り付ける場合、 供給のEZ M.2クリ ップキッ トを2260ネジの穴に取り付 けて ください。 2280 SSDが取り付けられている場合はこのステップを飛ばします。 4. 30°の角度でM.2 SSDをM.2スロッ トに挿入します。 5. EZ M.2クリ ップを回してM.2 SSDを固定します。 30º 30º 2260 SSD 30º 30º 2280 SSD...
  • Seite 260 6. 底面のM.2 Shield Frozrヒートシンクの放熱パッ ドから保護膜を取り外します。 7. M.2 Shield Frozrヒートシンクをヒートシンクスタンドオフに固定します。 ⚠ 注意 PCI_E2とM2_3は帯域幅を共有します。 デバイスを両方のスロッ トに取り付ける場合、 PCI_ E2 は x2 の速度で動作し、 M2_3はx2 の速度で動作します。...
  • Seite 261 SATA_1~4,A1~A2: SATA 6Gb/sコネクター これらのコネクターはSATA 6Gb/sインターフェースポートです。 一つのコネクターにつき、 一 つのSATAデバイスを接続できます。 SATA_2 SATA_1 SATA_4 SATA_3 SATA_A2 SATA_A1 ⚠ 注意 SATAケーブルは90度以下の角度に折り曲げないでください。 データ損失を起こす恐れが ∙ あります。 ∙ SATAケーブルは両端に同一のプラグを備えています。 然し、 スペースの確保のためにマザ ーボードにはストレートタイプのコネクタを接続されることをお薦めします。 JDASH1 : チューニングコントローラーコネクター このコネクタはオプションのチューニングコン トローラーモジュールを接続します。 No Pin MCU_SMB_SCL_M MCU_SMB_SDA_M VCC5 Ground...
  • Seite 262 JAUD1: フロントオーディオコネクター このコネクターにはフロン トパネルのオーディオジャ ックを接続します。 ピ ピン 信号名 信号名 ン MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: フロントパネルコネクター JFP1コネクターは電源オン、 電源リセッ ト、 PCケースのLEDをコン トロールします。 Power Switch/ Reset Switchヘッダーには電源ボタン/ リセッ トボタンを接続します。 Power LEDヘ ッダーにはPCケースのLEDを接続します。...
  • Seite 263 CPU_PWR1~2, ATX_PWR1: 電源コネクター これらのコネクターにはATX電源を接続します。 CPU_PWR1~2 ピン 信号名 ピン 信号名 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 ピン 信号名 ピン 信号名 CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK ATX_PWR1 5VSB +12V +12V +3.3V +3.3V -12V Ground PS-ON# Ground Ground Ground Ground...
  • Seite 264 JCI1: ケース開放スイッチコネクター このコネクターにはケース開放スイッチケーブルを接続します。 正常 ケース開放イベン ト ト (デフ ォルト) リガー有効 ケース開放検知機能の使い方 1. JCI1コネクターをケース開放スイッチ/センサーに接続します。 2. ケースのカバーを閉じます。 3. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 4. Chassis IntrusionをEnabledに設定します。 5. F10を押すと、 設定を保存して終了するかメッセージが出ますので、 Enterキーを押して Yesを選択します。 6. ケースが開けられるとシステムに開放の情報が記録され、 次回のシステム起動時に警告 メッセージが表示されます。 ケース開放警告のリセット 1. BIOS > SETTINGS > Security > Chassis Intrusion Configurationに入ります。 2.
  • Seite 265 JUSB1: USB 3.2 Gen 2 Type-Cコネクター このコネクターにはフロン トパネルのUSB 3.2 Gen 2 10Gbps Type-Cコネクターを接続しま す。 このコネクターは確実なデザインを持っています。 ケーブルを接続すると、 対応方向で接 続することを確認して ください。 USB Type-Cケーブル JUSB1 フロン トパネルの USB Type-Cポート JUSB2: USB 3.2 Gen 1コネクター このコネクターにはフロン トパネルのUSB 3.2 Gen 1 5Gbpsポートを接続します。 ピン 信号名 ピン 信号名...
  • Seite 266 USB0+ USB1+ Ground Ground No Pin ⚠ 注意 VCCピンとグランドピンは必ず接続して ください。 正し く接続されていない場合、 機器が損 ∙ 傷するおそれがあります。 ∙ これらのUSBポートでiPad、 iPhoneとiPodを再充電するには、 MSI Centerユーティ リティ をインストールして ください。 JOCFS1: セーフブートジャンパ セーフブート用のジャンパです。 有効にすると、 システムはデフ ォルト設定とより低いPCIe (CPU帯域接続)モードで起動します。 正常 有効 (デフ ォルト) セーフブート時はBIOSの デフ ォルト設定とより低い 保存したBIOS設定で起 PCIe (CPU帯域接続) モー...
  • Seite 267 JTPM1: TPMモジュールコネクター このコネクターはTPM (Trusted Platform Module)を接続します。 詳細についてはTPMセキ ュリティ プラッ トホームマニュアルを参照して下さい。 ピン 信号名 ピン 信号名 SPI Power SPI Chip Select Master In Slave Out Master Out Slave In (SPI Data) (SPI Data) Reserved SPI Clock Ground SPI Reset Reserved No Pin Reserved Interrupt Request ⚠...
  • Seite 268 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: ファンコネクター ファンコネクターはPWM (パルス幅変調) モードとDCモードに分類されます。 PWMモードフ ァンコネクターには常時12Vが出力されており、 スピードコン トロール信号によ ってファンス ピードを調整します。 DCモードファンコネクターは電圧出力を変えることでファンスピード をコン トロールします。 自動モードファンコネクターは自動的にPWMまたはDCモードを検 出することができます。 BIOS> HARDWARE MONITORパネルで、 ファンをコン トロールします。 DCまたはPWMをファ ンタイプに設定することができます。 スマートファンモードをチェックすると、 ファンの速度は CPUまたはシステムの温度によ って変わります。 スマートファンモードのチェックを外すと、 ファンは最大速度で動作します。 ⚠ 注意 PWM/ DCモードを切り替えた後、 ファンが正し く動作していることを確認して ください。 PUMP_FAN1 CPU_FAN1 SYS_FAN1 PWMモードのピンの定義...
  • Seite 269 JBAT1: クリアCMOS (BIOSリセット) ジャンパー 本製品はシステムの設定情報を保持するCMOSメモリを搭載しており、 マザーボード上のボ タン型電池から電力が供給されます。 システムの設定をクリアしたい場合は、 CMOSメモリ をクリアするためにジャンパピンにジャンパブロックを取り付けて ください。 データを CMOSをクリア/ 保持 BIOSをリセッ ト (デフ ォルト) BIOSをデフォルト値にリセットする 1. PCの電源をオフにし、 コンセン トから電源コードを抜いて下さい。 2. ジャンパブロックでJBAT1を5-10秒ぐ らいショ ッ トします。 3. JBAT1からジャンパブロックを取り外します。 4. 電源コードをコンセン トに元通りに接続し、 電源を投入します。...
  • Seite 270 BAT1: CMOSバッテリー CMOSバッテリーが切れている場合、 BIOSの時刻設定がリセッ トされ、 システムの設定が失 われます。 その場合、 CMOSバッテリーの交換が必要となります。 CMOSバッテリーの交換 1. リテーナークリ ップを押してボタン電池を外します。 2. ソケッ トからボタン電池を取り外します。 3. +マークを上にして新品のCR2032ボタン電池を取り付け ます。 ボタン電池がしっかりとリテーナーに固定されてい ることを確認して ください。 警告 子どもの手の届かないところに保管して ください。 電池を飲み込むことで、 化学やけど、 軟部組織の穿孔、 および死亡につながる可 ∙ 能性があります。 ∙ 重度のやけどは摂取後2時間以内に起こります。 電池を飲み込んだり、 体の中に入れたりした可能性がある場合は、 すぐ医師に相 ∙ 談して ください。...
  • Seite 271 RGB LEDストリップコネクター JRGB拡張ケーブル 5050 RGB LEDス トリ ップ12V JRGBコネクター RGB LEDファンコネクター JRGBコネクター システムファンコネクター RGB LEDファン ⚠ 注意 ∙ JRGBコネクターは長さ2m以下のものを御使用ください。 定格最大出力は3A (12V) で、 5050 RGB LEDストリ ップ(12V/G/R/B)をサポートします。 RGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフにして電源コードを抜 ∙ いた状態で実施して ください。 MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。 ∙...
  • Seite 272 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LEDコネクター JARGB_V2コネクターはARGB Gen2とARGB LEDス トリ ップを接続することができま す。 JARGB_V2コネクターの定格最大出力は3A (5V)で、 240個々にアドレス指定可能なRGB LEDをサポートします。 JARGB_V2_1 JARGB_V2_2 ピン 信号名 ピン 信号名 Data No Pin Ground アドレス指定可能なRGB LEDストリップコネクター JARGB_V2拡張ケーブル JARGB_V2コネクター ARGB/ ARGB Gen2 LEDス トリ ップ アドレス指定可能なRGB LEDファンコネクター JARGB_V2コネクター システムファンコネクター ARGB/ ARGB Gen2 LEDファン...
  • Seite 273 ⚠ 警告 間違ったタイプのLEDストリ ップを接続しないでください。 JRGBコネクターとJARGB_V2コ ネクターは異なる電圧を供給し、 JARGB_V2 5V LEDストリ ップをJRGBコネクターに接続す ると、 LEDストリ ップが損傷します。 ⚠ 注意 故障する恐れがあるのでARGB Gen1規格とARGB Gen2規格のデバイスを同時使用しな ∙ いでください。 鮮やかなLEDライティ ング効果を得るためには、 同規格のRGBデバイスで統一することを ∙ 強く推奨いたします。 ∙ アドレス指定可能なRGB LEDストリ ップの着脱は、 必ず電源ユニッ トのスイッチをオフに して電源コードを抜いた状態で実施して ください。 MSIのソフ トウェアで拡張 LEDストリ ップをコン トロールします。 ∙...
  • Seite 274 オンボードLED EZ Debug LED これらのLEDはシステムの起動中に重要なコンポーネン トのステータスを表示します。 CPU - CPUが検出されないか、 または認識に失敗した ことを示します。 DRAM - DRAMが検出されないか、 または認識に失敗 したことを示します。 VGA - GPUが検出されないか、 または認識に失敗した ことを示します。 BOOT - ブートデバイスが検出されないか、 または認識 に失敗したことを示します。...
  • Seite 275 OS、 ドライバーおよびMSI Centerのインスト ール www.msi.comから最新のユーティ リティと ドライバーをダウンロードしてアップデートして ください。 Windows 10/ Windows 11のインストール 1. PCの電源をオンにします。 2. Windows 10/ Windows 11のインストールメディアを光学ドライブに挿入します。 3. PCケースのRestartボタンを押します。 4. POST (Power-On Self Test)中にF11キーを押し、 ブートメニューに入ります。 5. ブートメニューから光学ドライブを選択します。 6. Press any key to boot from CD or DVD... というメッセージが表示されたら、 任意のキ...
  • Seite 276 ボードを検索し、 ドライバーをダウンロードすることもできます。 MSI Driver Utility Installerはインターネッ トでインストールする必要があります。 ∙ 1. Windows 10/ Windows 11を起動させます。 2. スタート > 設定 > Windows Updateを選択し、 更新プログラムの確認をクリ ックします。 3. MSI Driver Utility Installerは自動的にポップアップします。 4. I have read and agree to the MSI Terms of Useチェックボックスを選択し、 Nextをクリ ックします。...
  • Seite 277 5. 左下のSelect AllチェックボックスをチェックしてInstallをクリ ックし、 MSI Centerと ドラ イバーをインス トールします。 インストールの進行状況は下部に表示されます。 6. インストールが完了したら、 Finishをクリ ックします。...
  • Seite 278 MSI Center MSI Centerはゲーム設定の最適化とコンテンツ作成ソフ トの使用に役立つアプリケーシ ョンです。 また、 PCや他のMSI製品のLEDライ トの効果を操作し、 同期することができます。 MSI Centerにより、 モードをカスタマイズしたり、 システムを管理やファンの回転速度を調整 したりできます。 MSI Centerユーザーズガイド MSI Centerの詳細情報は、 http://download.msi.com/manual/mb/MSICENTER.pdf またはQRコードからアクセスして ください。 ⚠ 注意 機能はご購入した製品によ って異なる場合がります。...
  • Seite 279 UEFI BIOS MSI UEFI BIOSはUEFI (Unified Extensible Firmware Interface)アーキテクチャと互換性 があります。 UEFIは、 従来のBIOSでは実現できない新機能と利点を多く持っています、 将来 は完全にBIOSに取って代わることができます。 MSI UEFI BIOSは、 デフ ォルトのブートモード としてUEFIを使用し、 新しいチップセッ トの機能を最大限に活用することができます。 ⚠ 注意 ほかの説明がない限り、 本ユーザマニュアルの用語のBIOSはUEFI BIOSを指します。 UEFIの利点 ∙ クイック起動 - UEFIは直接にオペレーティ ングシステムを起動し、 BIOSセルフテス トプロ セスを保存することができます。 また、 POST時にCSMモードに切り替えにかかる時間も排 除します。 ∙ 2 TBより大きいハードディ スクドライブパーティションをサポートします。...
  • Seite 280 Favorites項目を追加/ 削除する Favoritesメニューに入る CPU仕様メニューに入る Memory-Zメニューに入る optimized defaultsをロードする アドバンス トモードとEZモードの間に切り替える OCプロファイルをロードする OCプロファイルをセーブする F10: 設定を保存して再起動させる* F12: スクリーンショ ッ トが撮られ、 USBメモリに保存されます (FAT/ FAT32フ ォーマッ トのみ) Ctrl+F: 検索ページに入る * ＜F10＞キーを押すと確認ウィ ンドウが表示され、 修正情報が表示されます。 Yesまたは Noを選択して確認して ください。 BIOSユーザーズガイド BIOSの設定の他の説明は、 http://download.msi.com/manual/mb/AMDAM5BIOSjp.pdf またはQRコードからアクセスして ください。 ⚠ 注意 機能はご購入した製品によ って異なる場合がります。...
  • Seite 281 ∙ マザーボード上のクリアCMOSジャンパをショートする。 ∙ リアI/OパネルのクリアCMOSボタンを押す。 ⚠ 注意 CMOSデータをクリアする前に、 必ずPCの電源がオフにすることを確認して ください。 BIOS のリセッ トについてはクリアCOMSジャンパ/ ボタンセクションをご参照ください。 BIOSのアップデート方法 M-FLASHでのBIOSアップデート アップデートの前に: MSIのWEBサイ トから最新のBIOSファイルをダウンロードし、 USBメモリのルートフ ォルダに コピーします。 BIOSのアップデート: 1. マルチBIOSスイッチで標的BIOS ROMにスイッチします。 マザーボードにこのスイッチが ない場合は、 このステップを飛ばします。 2. アップデートするBIOSイメージファイルを含むUSBメモリをマザーボードのUSBポート に挿入します。 3. 下記の方法でフラッシュモードに入ります。 • POST中に<Ctrl + F5>キーを押して、 Yesをクリ ックしてシステムを再起動させます。 Press <Ctrl+F5> to activate M-Flash for BIOS update.
  • Seite 282 MSI CenterでのBIOSアップデート アップデートの前に: ∙ LANドライバーがインス トールされ、 インターネッ ト接続が正し く設定されていることを確 認して ください。 ∙ アップデートする前に、 他のアプリケーションソフ トをすべて閉じて ください。 BIOSのアップデート: 1. MSI CENTERをインス トールして起動させて、 Supportページに入ります。 2. Live Updateを選択して、 Advancedボタンをクリ ックします。 3. BIOSファイルを選択して、 Installボタンをクリ ックします。 4. インストールのリマインダーが表示されると、 Installボタンをクリ ックします。 5. システムが自動的に再起動してBIOSのアップデートを始めます。 6. アップデートプロセスが完了した後、 システムが自動的に再起動します。...
  • Seite 283 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 ............... 43 BAT1: CMOS 배터리....................44 JRGB1~2: RGB LED 커넥터 ................... 45 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 커넥터 ......... 46 온보드 LED ......................48 EZ 디버그 LED ....................... 48 OS, 드라이버 & MSI Center 설치하기 ..............49...
  • Seite 284 MSI Driver Utility Installer로 드라이버 설치하기 ........... 50 MSI Center ......................52 UEFI BIOS ......................53 BIOS (바이오스) 설정 ....................54 BIOS 리셋....................... 55 BIOS 업데이트 ......................55...
  • Seite 285 빠른 설명서 MSI®의 새로운 메인보드를 구입해주셔서 감사합니다. 이 빠른 시작 섹션에서는 컴퓨터를 설치하는 방법에 대한 데모 다이어그램을 제공합니다. 일부 설치는 비디오 데모도 제공합니다. URL을 링크하여 휴대전화나 태블릿의 웹 브라우저로 시청하세요. QR 코드를 스캔하여 URL에 대한 링크를 가질 수도 있습니다. 도구 및 구성 요소 준비...
  • Seite 286 안전 지침 ∙ 이 패키지에 포함된 부품은 정전기 방전(ESD)에 의해 파손될 우려가 있으므로 다음의 설명에 따라 컴퓨터를 조립하십시오. ∙ 모든 부품이 제대로 연결되었는지 확인하십시오. 제대로 연결되지 않을 경우, 컴퓨터가 부품을 인식하지 못하거나 컴퓨터를 켤 수가 없게 됩니다. ∙ 부품의 예리한 부분에 손을 다칠 수 있으므로 메인보드 취급시 가장자리 부분을 잡으십시오. ∙...
  • Seite 287 케이스 스탠드 오프 공지 메인보드의 손상을 방지하기 위해 메인보드 회로와 컴퓨터 케이스 사이의 불필요한 장착 스탠드오프를 금지합니다. 케이스 스탠드오프 유지 구역 표지판은 메인보드 뒷면(아래 그림 참조)에 표시되어 사용자에게 경고의 역할을 합니다. 충돌 방지 알림 각 나사 구멍 주위에 보호 페인트가 인쇄되어 있어 부품이 긁히는 것을 방지합니다.
  • Seite 288 프로세서 설치하기 ⚽ ⚽ ∙ https://youtu.be/effDU7exbmw ∙ https://youtu.be/effDU7exbmw...
  • Seite 289 ⚠ 중요사항 나사형 CPU 히트싱크을 설치하는 경우 아래 그림에 따라 고정 모듈을 먼저 제거한 다음 히트싱크을 설치하십시오.
  • Seite 290 DDR5 모듈 설치하기 ⚽ ∙ https://youtu.be/XiNmkDNZcZk DIMMA1 DIMMA2 DIMMA2 DIMMA2 DIMMB1 DIMMB2 DIMMB2...
  • Seite 291 전면 패널 헤더 연결하기 ⚽ ∙ http://youtu.be/DPELIdVNZUI 전원 LED 전원 스위치 JFP1 Reserved HDD LED 리셋 스위치 JFP1 HDD LED - HDD LED HDD LED + POWER LED - POWER LED POWER LED +...
  • Seite 292 메인보드 설치하기 ⚽ ∙ https://youtu.be/wWI6Qt51Wnc 토크: 3 kgf·cm* *3 kgf·cm = 0.3 N·m = 2.6 lbf·in...
  • Seite 293 전원 커넥터 연결하기 ⚽ ∙ http://youtu.be/gkDYyR_83I4 ATX_PWR1 CPU_PWR2 CPU_PWR1...
  • Seite 294 SATA 드라이브 설치하기 ⚽ ∙ http://youtu.be/RZsMpqxythc...
  • Seite 295 그래픽 카드 설치하기 ⚽ ∙ http://youtu.be/mG0GZpr9w_A...
  • Seite 296 주변기기 연결하기...
  • Seite 297 전원 켜기...
  • Seite 298 사양 ∙ AMD Ryzen™ 7000 시리즈 데스크탑 프로세서 지원* ∙ 소켓 AM5 프로세서 * 출시된 새 프로세서의 최신 지원 상태를 확인하려면 www.msi.com을 방문하십시오. 칩셋 AMD B650 칩셋 ∙ 4x DDR5 메모리 슬롯, 최대 128GB* 지원 ∙ 4 DIMMs, 듀얼 채널 DDR5-6400+ (OC) 지원...
  • Seite 299 이전 페이지로부터 계속 ∙ 3x M.2 슬롯 (Key M) • M2_1 & M2_2 슬롯 (CPU) • 최대 PCIe 4.0 x4 지원 • M2_1 지원 2280/ 22110 저장 장치 • M2_2 지원 2260/ 2280 저장 장치 M.2 SSD 슬롯 • M2_3 슬롯 (B650 칩셋) •...
  • Seite 300 이전 페이지로부터 계속 AMD® B650 칩셋 ∙ 1x USB 3.2 Gen 2 10Gbps Type-C 커넥터 ∙ 1x USB 3.2 Gen 1 5Gbps 커넥터 내장 USB 커넥터 • 외 2 USB 3.2 Gen 1 5Gbps 포트 지원 ∙ 2x USB 2.0 커넥터 •...
  • Seite 301 ∙ 1x 256 Mb flash ∙ UEFI AMI BIOS BIOS 기능 ∙ ACPI 6.4, SMBIOS 3.4 ∙ 다국어 ∙ 드라이버 ∙ MSI Center ∙ MSI APP 플레이어 (BlueStacks) 소프트웨어 ∙ CPU-Z MSI 게이밍 ∙ 게이머를 위한 Norton 360 ∙ AIDA64 익스트림 - MSI 에디션...
  • Seite 302 특수 기능 MSI Center 기능 DIY 친화적 • 게이밍 모드 • PCI-E 스틸 아머 • 스마트 우선 • 사전 설치된 I/O 쉴드 • 게임 하이라이트 • EZ M.2 클립 • 미스틱 라이트 • EZ 디버그 LED • 엠비언트 링크 • EZ LED 컨트롤...
  • Seite 303 포장 내용물 메인보드 패키지의 내용물을 확인하십시오. 다음 품목들이 패키지에 들어 있어야 합니다: 보드 • 1x 메인보드 서류 • 1x 빠른 설치 설명서 • 1x 유러피안 유니온 규제 지침 케이블 • 1x SATA 6Gb/s 케이블 악세사리 • 1x Wi-Fi 안테나 세트 •...
  • Seite 304 후면 패널 커넥터 아이템 설명 플래쉬 BIOS 버튼- 플래시 BIOS 버튼으로 BIOS 업데이트에 대해서는 56 페이지를 참조하십시오. HDMI™ 포트 USB 3.2 Gen 2 10Gbps Type-A 포트 (CPU) ∙ 플래쉬 BIOS 포트 USB 3.2 Gen 2 10Gbps Type-A 포트 (CPU) USB 3.2 Gen 2x2 20Gbps Type-C 포트 (B650 칩셋) USB 3.2 Gen 1 5Gbps Type-A 포트...
  • Seite 305 LAN 포트 LED 상태 표시 링크/ 작동 LED 속도 LED 상태 설명 상태 속도 꺼짐 연결되지 않음. 꺼짐 10 Mbps 노란색 연결되었음. 녹색 100/1000 Mbps 깜빡임 정상적인 오렌지색 2.5 Gbps 통신중. 오디오 잭 연결 헤드폰 및 마이크용 오디오 잭 도표 스테레오...
  • Seite 306 4-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front 5.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Center/ Subwoofer 7.1-채널 스피커용 오디오 잭 도표 AUDIO INPUT Rear Front Side Center/ Subwoofer...
  • Seite 307 안테나 설치하기 1. 아래와 같이 안테나를 안테나 커넥터에 단단히 조입니다. 2. 안테나의 방향을 지정합니다.
  • Seite 308 구성품 개요 JARGB_V2_2 EZ 디버그 LED SYS_FAN2 ATX_PWR1 JTPM1 JUSB1 M2_1 SYS_FAN6 PCI_E1 Battery SATA ▼ 1 ▲ 2 SATA ▼ 3 ▲ 4 PCI_E2 JUSB2 M2_2 M2_3 SYS_FAN3 JOCFS1 PCI_E3 JARGB_V2_1...
  • Seite 309 CPU를 설치하거나 제거하기 전에 전원 코드를 콘센트에서 뽑아주시기 바랍니다. ∙ 프로세서를 설치한 후, CPU 보호 캡을 보관하시기 바랍니다. 반품시 메인보드와 CPU 소켓 보호 캡이 함께 제공되어야만 MSI에서 반품(RMA) 요청 처리를 진행할 수 있습니다. CPU 설치시, CPU 히트싱크를 반드시 설치하세요. CPU 히트싱크는 과열을 방지하고 시스템 ∙...
  • Seite 310 주파수를 설정하세요. 풀 DIMM 설치 또는 오버클로킹을 위해 보다 효율적으로 메모리 냉각 시스템을 사용할 것을 ∙ 권장합니다. 오버클로킹시의 안정성과 설치된 메모리 모듈의 호환성은 설치된 CPU 및 장치에 따라 ∙ 달라집니다. ∙ 호환 가능한 메모리에 대한 자세한 정보는 www.msi.com을 방문하여 알아보시기 바랍니다.
  • Seite 311 중요사항 크고 무거운 그래픽 카드를 설치할 경우, 그래픽 카드를 안전하게 지지하여 슬롯의 변형을 ∙ 방지하기 위해 MSI 그래픽 카드 지지대와 같은 장치를 사용하시면 더욱 안전합니다. ∙ 하나의 PCIe x16 확장 카드를 설치하여 최적의 효과를 원하신다면 PCI_E1 슬롯을 사용할 것을 추천합니다.
  • Seite 312 M2_1~3: M.2 슬롯 (Key M) M2_1 M2_2 M2_3 ⚠ 중요사항 M.2 SSD에 자체 히트싱크가 장착되어 있는 경우 M.2 SSD를 설치하기 전에 M.2 슬롯에서 M.2 플레이트 혹은 고무 큐브를 제거하십시오. 메인보드와 함께 제공된 히트싱크를 다시 설치하지 마십시오. M2_1 슬롯에 M.2 모듈 설치 1.
  • Seite 313 3. 22110 M.2 SSD를 설치하려면 제공된 EZ M.2 클립 키트를 2280 나사 구멍에 설치하십시오. 2280 SSD를 설치한 경우, 이 단계를 건너뜁니다. 22110 SSD 4. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 5. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º 30º...
  • Seite 314 M2_2 슬롯에 M.2 모듈 설치 1. 2260 M.2 SSD를 설치하려면 제공된 EZ M.2 클립 키트를 2260 나사 구멍에 설치하십시오. 2280 SSD를 설치한 경우, 이 단계를 건너뜁니다. 2. M.2 SSD를 M.2 슬롯에 30도 각도로 삽입합니다. 3. EZ M.2 클립을 돌려 M.2 SSD를 고정합니다. 30º...
  • Seite 315 M2_3 슬롯에 M.2 모듈 설치 1. M.2 쉴드 FROZR 히트싱크의 나사를 풀어 줍니다. 2. M.2 쉴드 Frozr 히트싱크을 들어 올려 제거합니다. 3. 2260 M.2 SSD를 설치하려면 제공된 EZ M.2 클립 키트를 2260 나사 구멍에 설치하십시오. 2280 SSD를 설치한 경우, 이 단계를 건너뜁니다. 4.
  • Seite 316 6. M.2 쉴드 Frozr 히트싱크 아래의 열 패드에서 보호 필름을 제거합니다. 7. M.2 쉴드 FROZR 히트싱크을 제자리에 놓고 고정합니다. ⚠ 중요사항 PCI_E2 & M2_3 대역폭 공유 두 슬롯에 장치를 설치할 때 PCI_E2는 x2 속도로 실행되고 M2_3은 x2 속도로 실행됩니다.
  • Seite 317 SATA_1~4,A1~A2: SATA 6Gb/s 커넥터 이 커넥터는 SATA 6Gb/s 인터페이스 포트입니다. 각 커넥터에 하나의 SATA 장치를 연결할 수 있습니다. SATA_2 SATA_1 SATA_4 SATA_3 SATA_A2 SATA_A1 ⚠ 중요사항 SATA 케이블을 90도로 꺽지 마십시오. 그럴 경우, 전송 중 데이터가 손상될 수 있습니다. ∙ SATA 케이블의...
  • Seite 318 JAUD1: 전면 오디오 커넥터 이 커넥터를 사용하여 전면 패널의 오디오 잭을 연결할 수 있습니다. 핀 신호 이름 핀 신호 이름 MIC L Ground MIC R Head Phone R MIC Detection SENSE_SEND No Pin Head Phone L Head Phone Detection JFP1, JFP2: 전면 패널 커넥터 JFP1 커넥터는...
  • Seite 319 CPU_PWR1~2, ATX_PWR1: 전원 커넥터 이 커넥터를 사용하여 ATX 전원 공급 장치를 연결할 수 있습니다. CPU_PWR1~2 핀 신호 이름 핀 신호 이름 Ground Ground Ground Ground +12V +12V +12V +12V ATX_PWR1 핀 신호 이름 핀 신호 이름 CPU_PWR1~2 +3.3V +3.3V Ground Ground Ground PWR OK...
  • Seite 320 JCI1: 섀시 침입 커넥터 이 커넥터를 사용하여 섀시 침입 스위치 케이블을 연결할 수 있습니다. 표준 상태 ( 섀시 침입 이벤트 기본 설정) 트리거 섀시 침입 탐지기 사용하기 1. JCI1 섀시의 섀시 침입 스위치/ 센서에 연결합니다. 2. 섀시 커버를 닫습니다. 3. BIOS > SETTINGS > Security > Chassis Intrusion Configuration으로 이동합니다. 4.
  • Seite 321 JUSB1: USB 3.2 Gen 2 Type-C 커넥터 이 커넥터를 사용하여 전면 패널의 USB 3.2 Gen 2 10Gbps Type-C 커넥터를 연결할 수 있습니다. 이 커넥터는 풀 프루프(foolproof )로 작동하도록 디자인되었으며 케이블 연결시 정확한 방향으로 연결하시기 바랍니다. USB Type-C 케이블 JUSB1 USB Type-C 전면 패널에...
  • Seite 322 No Pin 중요사항 VCC 및 그라운드 핀을 정확히 연결하여야 손상을 방지할 수 있습니다. ∙ USB 포트를 통하여 iPad,iPhone 및 iPod를 충전하려면 MSI Center 유틸리티를 ∙ 설치하시기 바랍니다. JOCFS1: 안전 부팅 점퍼 이 점퍼는 안전 부팅에 사용됩니다. 활성화되면 시스템이 기본 설정과 낮은 PCIe (CPU) 모드로...
  • Seite 323 JTPM1: TPM 모듈 커넥터 이 커넥터는 TPM (Trusted Platform Module) 모듈에 연결됩니다. 자세한 내용과 사용방법은 TPM 보안 플랫폼 설명서를 참조하세요. 핀 신호 이름 핀 신호 이름 SPI Power SPI Chip Select Master In Slave Out Master Out Slave In (SPI Data) (SPI Data) Reserved SPI Clock...
  • Seite 324 CPU_FAN1, PUMP_FAN1, SYS_FAN1~6: 팬 커넥터 팬 커넥터는 PWM (Pulse Width Modulation) 모드와 DC 모드로 분류될 수 있습니다. PWM 모드 팬 커넥터는 12V의 일정한 출력을 제공하고 속도 제어 신호에 따라 팬의 회전 속도를 조정합니다. DC 모드 팬 커넥터는 전압의 변화에 따라 팬의 회전 속도를 제어합니다. 자동 모드 팬...
  • Seite 325 JBAT1: CMOS (Reset BIOS) 클리어 점퍼 시스템 구성 데이터를 저장하기 위해 메인보드에 있는 배터리에서 외부 전원을 공급받는 온보드 CMOS 메모리가 있습니다. 시스템 구성을 지우려면 점퍼를 아래와 같이 설정하여 CMOS 메모리를 지우세요. 데이터 유지 CMOS 클리어/ (기본 설정) BIOS 리셋 기본 값으로 BIOS 리셋하기 1.
  • Seite 326 BAT1: CMOS 배터리 CMOS 배터리가 방전되면 BIOS의 시간이 재설정되고 시스템 구성 데이터가 손실됩니다. 이 경우 CMOS 배터리를 교체해야 합니다. CMOS 배터리 교체 1. 리테이너 클립을 눌러 배터리를 분리합니다. 2. 소켓에서 배터리를 제거합니다. 3. + 기호가 위로 향하게 하여 새 CR2032 코인 셀 배터리를 설치합니다.
  • Seite 327 JRGB 커넥터는 최대 3A (12V) 정격 전력에서 최대 2미터 연속 5050 RGB LED 스트립 (12V/G/R/B)을 지원합니다. RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요. ∙...
  • Seite 328 JARGB_V2_1~2: A-RAINBOW V2 (ARGB Gen2) LED 커넥터 JARGB_V2 커넥터를 사용하면 ARGB Gen2와 ARGB 기반 LED 스트립을 연결할 수 있습니다. JARGB_V2 커넥터는 최대 정격 3A (5V)로 개별 주소 지정이 가능한 최대 240개의 RGB LED 를 지원합니다. JARGB_V2_1 JARGB_V2_2 핀 신호 이름 핀...
  • Seite 329 있습니다. ARGB Gen1 및 ARGB Gen2 LED 스트립을 함께 사용하지 마십시오. 최상의 효과를 얻으려면 동일한 사양의 LED 스트립을 설치하는 것이 좋습니다. ∙ RGB LED 스트립을 설치 또는 제거하기 전에 항상 전원 공급 장치의 전원을 끄고 전원 ∙ 코드를 콘센트에서 뽑아주세요. ∙ MSI 소프트웨어를 사용하여 확장된 LED 스트립을 조정하세요.
  • Seite 330 온보드 LED EZ 디버그 LED 이 LED는 시스템 부팅 중 주요 구성 요소의 상태를 나타냅니다. CPU -CPU가 감지되지 않거나 고장났음을 나타냅니다. DRAM -DRAM이 감지되지 않거나 고장났음을 나타냅니다. VGA - GPU가 감지되지 않거나 고장났음을 나타냅니다. BOOT - 부팅 장치가 감지되지 않거나 고장났음을 나타냅니다.
  • Seite 331 OS, 드라이버 & MSI Center 설치하기 공식 웹사이트 www.msi.com을 방문하여 최신 버전의 유틸리티와 드라이버를 다운로드 및 업데이트하세요. Windows 10/ Windows 11 설치하기 1. 컴퓨터의 전원을 켭니다. 2. Windows 10/ Windows 11 설치 디스크/USB를 컴퓨터에 삽입합니다. 3. 컴퓨터 케이스의 Restart 버튼을 누릅니다.
  • Seite 332 2. Start > Settings > Windows Update (시작 > 설정 > Windows 업데이트)를 선택한 다음 업데이트 확인을 선택합니다. 3. MSI Driver Utility Installer이 자동으로 나타납니다. 4. I have read and agree to the MSI Terms of Use (MSI 이용약관을 읽었으며 이에 동의합니다.)확인란을 선택하고 다음을 클릭합니다.
  • Seite 333 5. 왼쪽 하단 모서리에 있는 Select All 확인란을 선택하고 Install를 클릭하여 MSI Center 및 드라이버를 설치합니다. 하단에 설치 진행 상황이 표시됩니다. 6. 진행이 완료되면 Finish을 클릭합니다.
  • Seite 334 MSI Center MSI Center 는 게임 설정을 쉽게 최적화하고 콘텐츠 생성 소프트웨어를 원활하게 사용할 수 있도록 지원하는 응용 프로그램입니다. 또한 PC 및 기타 MSI 제품에 대한 LED 빛 효과를 제어하고 동기화할 수 있습니다. MSI Center 를 사용하면 이상적인 모드를 사용자 지정하고, 시스템...
  • Seite 335 MSI UEFI BIOS는 UEFI(Unified Extensible Firmware Interface) 구성과 호환 가능 합니다. UEFI는 기존 BIOS가 달성 할 수없는 많은 새로운 기능과 장점을 가지고 있으며 향후 BIOS를 완전히 대체 할 것입니다. MSI의 UEFI BIOS는 새로운 칩셋의 기능을 최대한 활용하기 위해 기본 부팅 모드로 UEFI를 사용합니다.
  • Seite 336 * F10 키를 누르면 확인 대화창이 나타나며 변경사항에 대한 정보를 제공합니다. Yes(예) 또는 No(아니요)를 클릭하여 선택을 확인합니다. BIOS 사용자 가이드 BIOS 설정에 대한 자세한 사항은 다음의 주소를 https://download.msi.com/archive/mnu_exe/mb/AMDAM5BIOSkr.pdf 참조 하시거나 QR 코드를 스캔하십시오. ⚠ 중요사항 구입한 제품에 따라 기능이 달라질 수 있습니다.
  • Seite 337 재설정하려면 CMOS 클리어 점퍼/버튼 섹션을 참조하세요. BIOS 업데이트 M-FLASH로 BIOS 업데이트 업데이트 하기전: 구입한 모듈에 맞는 최신 BIOS 파일을 MSI 웹사이트에서 다운로드한 후 BIOS 파일을 USB 플래시 드라이브에 저장합니다. BIOS 업데이트: 1. Multi-BIOS 스위치를 사용하여 대상 BIOS ROM으로 전환합니다. 메인보드에 이 스위치가...
  • Seite 338 2. BIOS 파일의 이름을 MSI.ROM으로 변경하고 USB 저장 장치의 루트에 저장합니다. 3. 전원 공급 장치를 CPU_PWR1 및 ATX_PWR1에 연결합니다. (CPU와 메모리를 설치할 필요가 없습니다.) 4. MSI.ROM 파일이 포함된 USB 저장 장치를 후면 I/O 패널의 플래쉬 BIOS 포트에 연결합니다. 5. 플래쉬 BIOS 포트을 눌러 BIOS를 플래시하면 LED가 깜박이기 시작합니다.
