Installation:
Hinweise:
Der Scheinwerfer wird mit ca. 1,5m Kabel und offenen Enden geliefert.
Um IP66 auch für den Stromanschluss einzuhalten, wird das Kabel in einer
geeigneten Verteilerdose fest angeschlossen. Die Installation muss durch
einen Fachmann erfolgen, der mit den einschlägigen Vorschriften vertraut ist!
Vorgehensweise: ( 2 Personen empfohlen! )

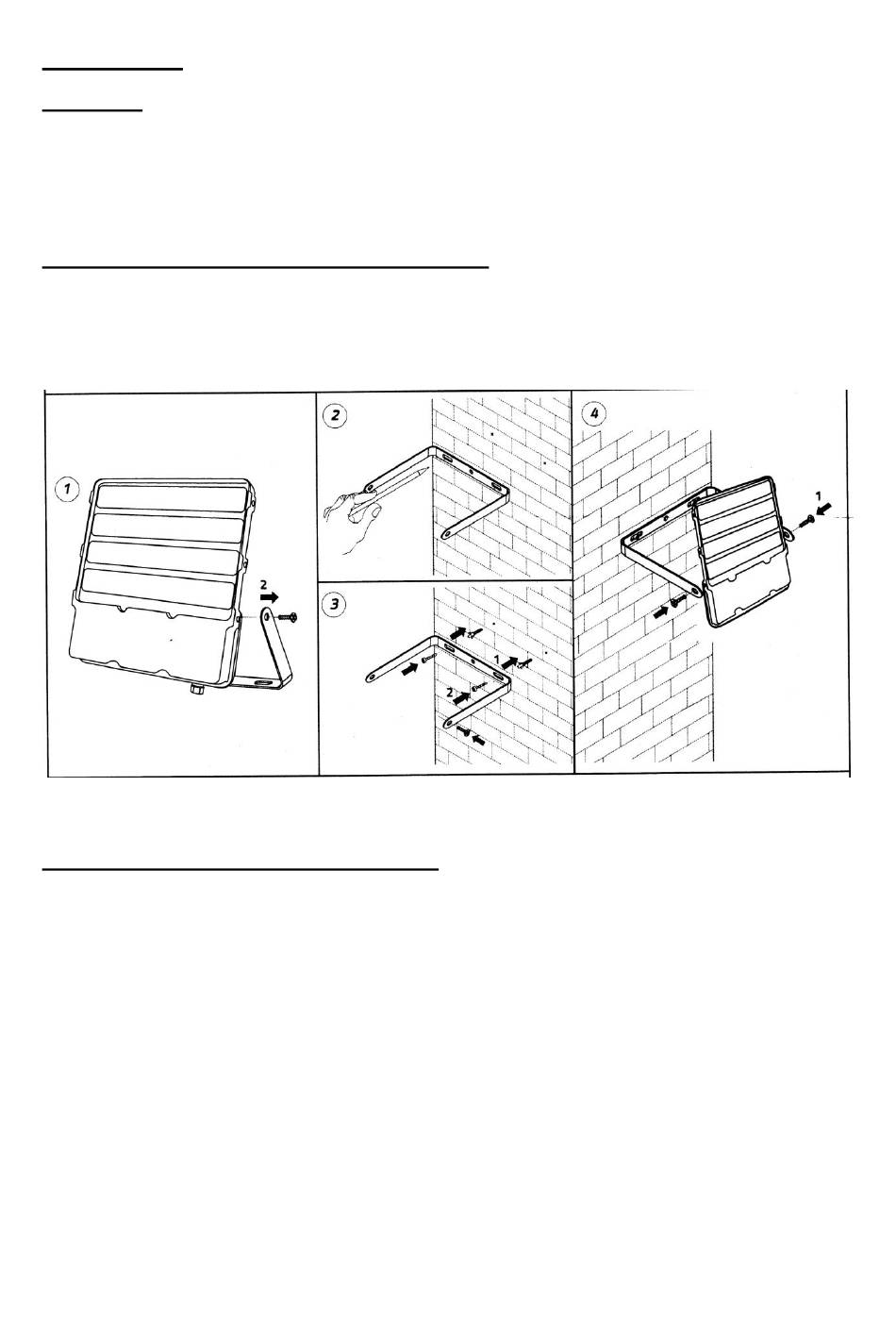

Demontieren Sie den Montagebügel und befestigen Sie diesen durch die dafür
vorgesehen Bohrungen. Achten Sie hierbei auf geeignetes Montagematerial und auf
die Lage der Anschlussmöglichkeit. Bringen Sie sodann das Lampengehäuse wieder
an.
Stellen Sie die gewünschte Neigung ein und fixieren Sie den Winkel mit den
Sicherungsschrauben. Ziehen erst dann die Halteschrauben richtig fest.
Elektrischer Anschluss (Festanschluß)
1. Schalten Sie zunächst den Strom ab und sichern Sie den Stromkreis gegen
unbefugtes Wiedereinschalten! Das kann sowohl über den Lichtschalter, als auch
(empfohlen!) über die zugehörige Sicherung erfolgen.
2. Prüfen Sie auf Spannungsfreiheit! ( Phasenprüfer, Messgerät, etc.)
3. a. Schneiden Sie das Anschlusskabel auf die benötigte Länge ab.
Achtung! Nicht zu kurz abschneiden. Das Kabel ist nicht wechselbar!
b. Entfernen Sie den Kabelmantel auf etwa 5cm Länge, ohne die Isolierung der
Innenleiter zu beschädigen. Entfernen Sie deren Isolierung auf etwa 1cm.
c. Je nach verwendeten Anschlussklemmen sind Aderendhülsen notwendig!
4. Die Phase ( brauner Draht ) wird an Klemme L, der Neutralleiter ( blauer Draht ) an
Klemme N angeschlossen. Der Schutzleiter ( gelb/grün) ist ebenfalls sehr
sorgfältig zu verbinden!
5. Sind alle elektrischen Verbindungen angeschlossen und abschließend auf festen
Halt geprüft, ist die Montage beendet.
6. Schalten Sie nun den Lichtschalter ( und ggf. die Sicherung! ) ein und prüfen Sie
die Funktion.
