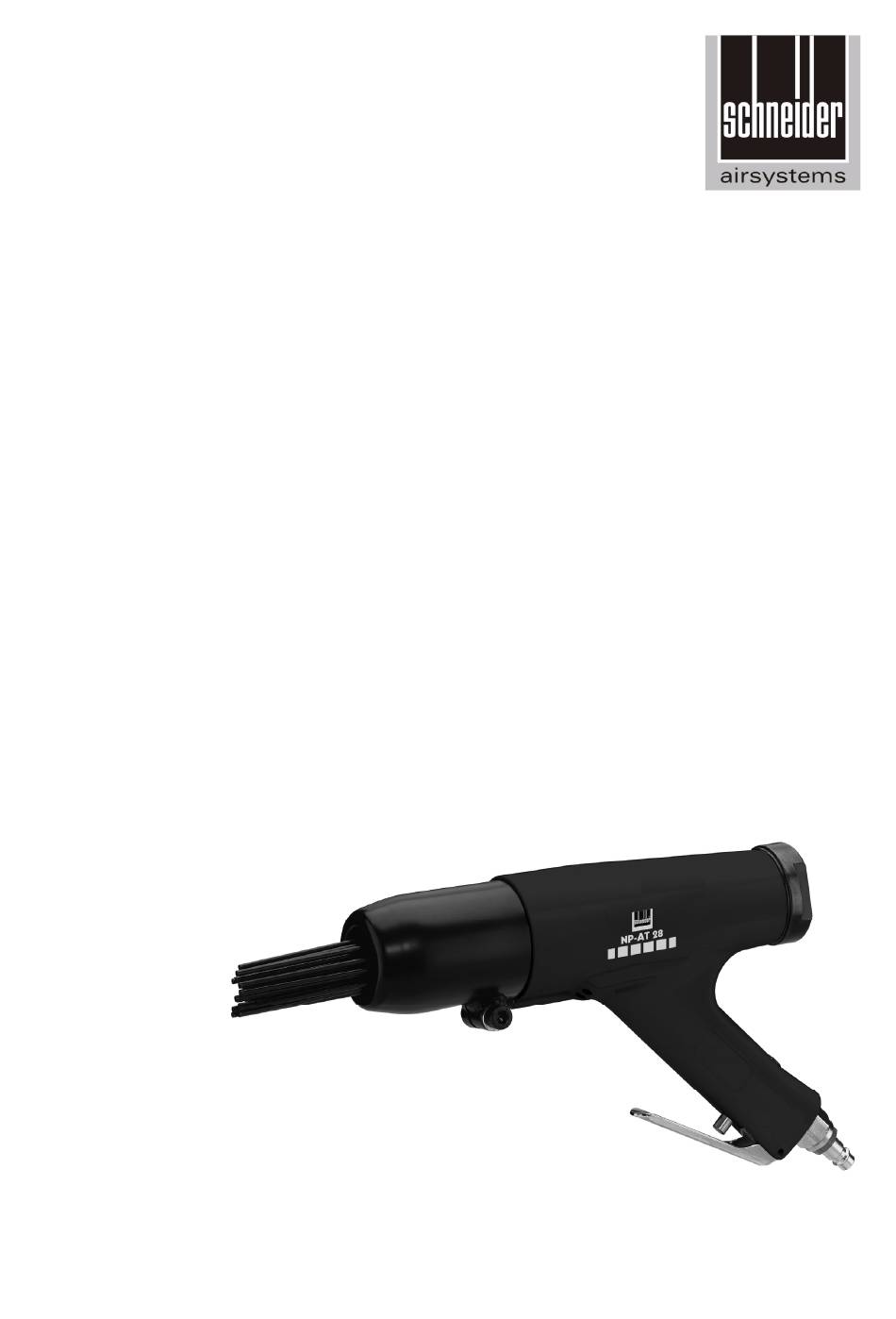

- Seite 1 Bedienungs- und Wartungsanleitung für Nadelpistole Typ NP-AT 28 SYS im Systainer Art.-Nr. D 322 414 Ausgabe 2010/01/risa-08...
- Seite 2 Vielen Dank für das Vertrauen, das Sie uns und unseren Produkten entgegenbringen. Lesen Sie bitte zuerst die Bedienungsanleitung durch, bevor Sie mit der Nadelpistole arbeiten. Diese Bedienungs- und Wartungsanleitung enthält wichtige Hinweise, die zum sicheren und störungsfreien Betrieb ihrer Nadelpistole erforderlich sind. Bewahren Sie deshalb diese Bedienungsanleitung immer bei der Nadelpistole auf.
-
Seite 3: Inhaltsverzeichnis
Einstellwerte Eingestellter Arbeitsdruck (Fließdruck) für das Arbeiten: Filterdruckminderer 6,0 bar. Lieferumfang 1 Nadelpistole Typ NP-AT 28 1 Inbusschlüssel SW 6 1 Schutzbrille 1 Ölflasche 1 Systainer 1 Garantiekarte 1 Bedienungsanleitung für Nadelpistole Typ NP-AT 28 SYS ___________________ Schneider Druckluft 3... -
Seite 4: Abbildung Der Nadelpistole
Abbildung Pos. Art.-Nr. Bezeichnung Menge der Nadel- 0010 G 418 073 Rohrnadelführung kpl. 62,0 x 85,5 pistole 0020 G 401 805 Zylinderschraube M8 x 30,0 – 8.8 0050 B 322 281 Ersatznadeln AT 28; 3,0 x 180,0 0180 G 418 085 Gehäuse kpl. 0190 G 418 062 Abzugshebel 98,5 x 17,4 x 3,3 0230... -
Seite 5: Inbetriebnahme
Vorsicht bei brennbaren Materialien. Funkenschlag kann ent- stehen. Die Nadelpistole darf nur von unterwiesenen Personen bedient und gewartet werden. Reparaturen dürfen nur von qualifizierten Personen durchgeführt werden. An der Nadelpistole dürfen keine Manipulationen, Notreparaturen oder Zweckentfremdungen vorgenommen werden. Bei allen Wartungs- oder Reparaturarbeiten gilt: Unbedingt die Nadelpistole von dem Druckluftanschluss trennen. -
Seite 6: Wartung Und Pflege
Anschließen an die Schnellkupplung: Beim Anschließen müssen Sie nur die Schnellkupplung des Druckluftschlauchs auf den Steck- nippel (Pos. 0230) drücken. Die Verriegelung erfolgt automatisch. Öffnen der Schnellkupplung: Die Nadelpistole wird vom Druckluft- schlauch gelöst, indem Sie die Schnellkupplung in Richtung der Nadelpistole drücken und gleichzeitig den äußeren Kupplungsring zurückziehen. -
Seite 7: Fehlersuche
b) Von Hand: Ist kein Nebelöler vorhanden, müssen Sie vor jeder Inbetrieb- nahme ihrer Nadelpistole ein paar Tropfen Spezialöl für Druckluft- werkzeuge in den Stecknippel (Pos. 0230) geben. War die Nadelpistole mehrere Wochen außer Betrieb, müssen Sie zusätzlich ein paar Tropfen Spezialöl für Druckluftwerkzeuge in den Stecknippel (Pos. -
Seite 8: 11. Eg-Konformitätserklärung Für Maschinen
mangelnde / falsche / keine Wartung oder Schmierung; Stoß / Schlag; Staub- / Schmutzanfall; nicht zulässige / falsche Arbeitsweise; falsche Energie; nicht / ungenügend aufbereitete Druckluft; Nichtbeachten der Bedienungsanleitungen; falsche Verarbeitungs- / Arbeitsmittel. 11. EG-Konformi- Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit tätserklärung folgenden Richtlinien und Normen übereinstimmt: für Maschinen...
