EINBAU
ANWEISUNGEN
Honda-Händler: Bitte händigen Sie ein Exemplar dieser Anleitung an den Kunden aus.

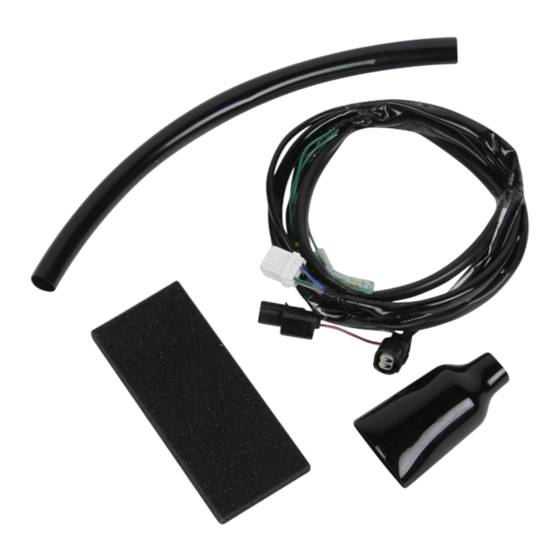

TEILELISTE
(7)
(6)
(4)
Nr.
Bezeichnung
(1)
URL-Blatt
(2)
Kabelbaum der Griffheizung
(3)
Rohr (groß)
(4)
Rohr (klein)
(5)
Dämpfungsband
(6)
Einsteckmanschette des Kabelbaums
(7)
Kabelbinder (breit)
(8)
Kabelbinder (schmal)
GRIFFHEIZUNGSSATZ
Separat erhältlich
(2)
(3)
Nr.
Bezeichnung
(1)
Rechte Griffheizung
(2)
Linke Griffheizung
(3)
Steuerung
(4)
Fahrerhandbuch
© 2016 Honda Motor Co., Ltd. – Alle Rechte vorbehalten.
BEFESTIGUNG DER
GRIFFHEIZUNG
Teile-Nr. 08T70-MGC-DA0
(8)
(3)
(1)
(1)
Zubehör
ERFORDERLICHE WERKZEUGE UND
KLEINTEILE
Schlitzschraubendreher
(2)
Zange
Markierung
Waage
Isolierband
Honda Kleber A
Gewindesicherungslack
Schmierfett
Isopropanol
Lappen
DREHMOMENTTABELLE
(5)
Die Anzugsmomente für ausgebaute Teile sind dem
Werkstatthandbuch zu entnehmen.
EINBAU
ACHTUNG
Anzahl
• Warten Sie vor dem Einbau des Zubehörs, bis Motor,
1
Au s puf fanlag e, Kühler u sw. a b g ekühlt sin d, um
1
Verbrennungen zu vermeiden.
1
• B eac hten Sie b eim Ein - un d Aus bau d es Tanks
1
unbedingt alle im Wartungshandbuch beschriebenen
1
Sicherheitshinweise und Vorsichtsmaßnahmen.
1
HINWEIS:
3
• Trennen Sie den Gaszug entsprechend der Anweisungen
7
im Wartungshandbuch des Motorrads vom rechten Griff.
• Verwenden Sie zur sicheren Befestigung der Griffheizungen
das empfohlene Haftmittel (Honda Kleber A) oder einen
gleichwertigen Kleber.
• Öffnen und schließen Sie nach dem Einbau der rechten
(4)
Griffheizung die Drosselklappe, um die Leichtgängigkeit
zu überprüfen.
• Trennen Sie das Kabel für den Minuspol (-) der Batterie,
bevor Sie dieses Zubehör installieren.
• Beim Abtrennen der Batterie werden die Speicher der Uhr
gelöscht. Setzen Sie nach dem Wiederanschließen der
Batterie die Speicher zurück.
• Montieren Sie die abgebauten Teile wieder am Motorrad
und achten Sie darauf, dass keine Kabel eingeklemmt
werden.
• Schneiden Sie nach dem Befestigen der Kabelbinder
an den Kabelbäumen die überschüssigen Enden
der Kabelbinder zurück. Achten Sie darauf, dass
Anzahl
die Schnittkante des Kabelbinders keinen anderen
1
Kabelbaum oder die Bremsleitung beeinträchtigt.
1
• Überprüfen Sie nach dem Einbau der Griffheizung die
1
ordnungsgemäße Funktion der Leuchten (z. B. rechter/
1
linker Blinker und Bremsleuchten).
1 von 18
Anwendung
CB1100CA/NA
Veröffentlichungs-Nr.
MII
Veröffentlichungsdatum
Februar 2017
87951-MGC-DA00
Werbung
Verwandte Anleitungen für Honda 08T70-MGC-DA0
Inhaltszusammenfassung für Honda 08T70-MGC-DA0
- Seite 1 Zubehör Anwendung Veröffentlichungs-Nr. EINBAU BEFESTIGUNG DER GRIFFHEIZUNG CB1100CA/NA Veröffentlichungsdatum ANWEISUNGEN Teile-Nr. 08T70-MGC-DA0 Februar 2017 Honda-Händler: Bitte händigen Sie ein Exemplar dieser Anleitung an den Kunden aus. TEILELISTE ERFORDERLICHE WERKZEUGE UND KLEINTEILE Schlitzschraubendreher Zange Markierung Waage Isolierband Honda Kleber A Gewindesicherungslack...
- Seite 2 Bauen Sie den Sitz, das Werk zeug und die linke Bauen Sie die Batterieabdeckung wie in der Abbildung Seitenabdeckung wie in der Abbildung dargestellt aus. dargestellt aus, und trennen Sie das Minuskabel (-) von der Batterie. SITZ SCHRAUBE KLEMME BATTERIEABDECKUNG WERKZEUG Ent fer n e n S i e e nt s pre c h e n d d er A b b il d u n g d e n Scheinwerfer.
- Seite 3 Entfernen Sie die Schrauben, und kippen Sie das Bauen Sie das Lenkergewicht entsprechend der Scheinwerfergehäuse nach vorn. Abbildung aus. • Wiederholen Sie den Vorgang auf der rechten Seite. <Linke Seite> SCHRAUBE SCHRAUBE LINKER GRIFF LENKERGEWICHT SCHEINWERFER SCHRAUBE Nach vorn kippen. Bauen Sie den linken Griff entsprechend der Abbildung aus.
- Seite 4 • Wenn sich der Griff beim Einbau auf halber Strecke verklemmt, tragen Sie Isopropanol auf die Lücke zwischen der Grif fheizung auf. Versuchen Sie 11. Tragen Sie Honda Kleber A, wie in der Abbildung nicht, den Griff der Heizung mit Gewalt oder einem dargestellt, auf das linke Lenkerrohr auf.
- Seite 5 14. Bauen Sie die abgebildeten Teile aus. 16. Bauen Sie die abgebildeten Teile aus. <Rechte Seite> RELAIS KLEMME 17. Ent fernen Sie das Gummi, wie in der Abbildung dargestellt. KLEMME GUMMI KLEMME 15. Bauen Sie die abgebildeten Teile aus. <Linke Seite> Entfernen Sie den abgebildeten Steckverbinder.
- Seite 6 19. Verschieben Sie den Kasten wie in der Abbildung 21. Justieren Sie den Gaszug, wie in der Abbildung dargestellt. dargestellt. • Montieren Sie das ausgebaute Rohr und den KASTEN Schlauch nach dem Festziehen. Ziehen Sie die Einstellmutter an, wie in der Abbildung dargestellt.
- Seite 7 23. Lösen Sie die angezeigten Muttern. 25. Bauen Sie entsprechend der Abbildung den rechten Griff aus. SCHALTERHALTER FÜR DEN RECHTEN GRIFF HINWEIS Trennen Sie den Gaszug entsprechend der Anweisungen im War tungshandbuch des Motorrads vom rechten Griff. Versuchen Sie nicht, das Kabel mit Gewalt unter Verwendung einer Zange usw.
- Seite 8 27. Bauen Sie die untere Seite des Gaszugs aus, wie in der 29. Drehen Sie den oberen Gaszug einmal, wie in der Abbildung dargestellt. Abbildung dargestellt. SCHALTERHALTER FÜR SCHALTERHALTER FÜR DEN RECHTEN GRIFF DEN RECHTEN GRIFF GASZUG Überprüfen Sie nach dem Drehen des Gaszugs, ob sich das Gewinde innerhalb der Maße der Abbildung befindet.
- Seite 9 32. Bauen Sie die rechte Griffheizung und den rechten Halter 35. Befestigen Sie den Kabelbaum der rechten Griffheizung, des Schalters in der umgekehrten Reihenfolge des wie in der Abbildung dargestellt, mit dem Kabelbinder. Ausbaus ein. • Öffnen und schließen Sie die Drosselklappe, und achten Sie darauf, dass der Kabelbaum der Griffheizung nicht beeinträchtigt wird.
- Seite 10 37. Justieren Sie den Gaszug, wie in der Abbildung dargestellt. 40. Umwickeln Sie, wie in der Abbildung dargestellt, mit • Passen Sie nach dem Einbau das Spiel des Isolierband. ISOLIERBAND Gasdrehgriffs entsprechend den Anweisungen im Befestigen, damit sich der Kabelbaum der Steuerung nicht löst.
- Seite 11 43. R e i n i g e n S i e d i e O b e r f l ä c h e d e r a b g e b i l d e t e n 46.
- Seite 12 48. Fixieren Sie die Kabelbäume der Griffheizung, wie in der 49. Führen Sie den Kabelbaum der Griffheizung, und sichern Abbildung dargestellt, mit dem Kabelbinder. Sie ihn, wie in der Abbildung dargestellt, mit einem Kabelbinder. KABELBAUM DER GRIFFHEIZUNG KABELBAUM DER KABELBINDER (breit) GRIFFHEIZUNG Fixieren Sie den Kabelbaum der Griffheizung am Rahmen.
- Seite 13 51. Führen Sie den Kabelbaum der Griffheizung, und 53. Ve r l e g e n S i e d e n K a b e l b a u m d e r G r i f f h e i z u n g schließen Sie die Masseklemme, wie in der Abbildung entsprechend der Abbildung.
- Seite 14 56. Verschieben Sie das Rohr, wie in der Abbildung 59. Montieren Sie das Rohr (klein), wie in der Abbildung dargestellt, zur Basis des linken Kabelbaums der dargestellt. Griffheizung. KABELBAUM DER LINKEN ROHR (groß) GRIFFHEIZUNG KABEL (Grau) ROHR (klein) Am Kabel montieren (Grau). 60.
- Seite 15 61. Befestigen Sie das Band an der angegebenen Position. 63. Verlegen Sie die Kabelbäume, wie in der Abbildung dargestellt. KABELBAUM DER LINKEN GRIFFHEIZUNG ISOLIERBAND KABELBAUM DER KABELBAUM DER LINKEN GRIFFHEIZUNG GRIFFHEIZUNG 64. Ver b in d en Sie d en Kab el baum d er Gr if fheizung ISOLIERBAND entsprechend der Abbildung.
- Seite 16 66. Sichern Sie den Schlauch wie in der Abbildung dargestellt 68. Le g e n S i e d e n ü b er s c h ü s s i g e n K a b e l b au m d er mit dem Kabelbinder.
-
Seite 17: Fehlerbehebung Für Händler
70. Montieren Sie den Scheinwerfer, und ziehen Sie das lose 72. Setzen Sie die Teile des Motorrads in der umgekehrten montierte Scheinwerfergehäuse ordnungsgemäß an. Ausbaureihenfolge ein. • Richten Sie die Ausrichtungsmarkierungen der • Montieren Sie die Abdeckung der rechten Seite Scheinwerferplatte und des Scheinwerfergehäuses und den Tank. -
Seite 18: Systemdiagramm
SYSTEMDIAGRAMM SCHALTER DER HEIZUNG RECHTE GRIFFHEIZUNG LINKE GRIFFHEIZUNG 2-POLIG HEIZUNGSREGLER Motorra- dseite SICHERUNG 5A 2-POLIG Kabelfarbenbezeichnungen: : Schwarz : Blau : Grün GR : Grau : Rot : Gelb W : Weiß 18 von 18...
