Montage/Demontage von Ersatzteilen ..15 Ausbau aus Rohrleitung ........16 Entsorgung ............16.1 Demontage zur Entsorgung für Steuerfunk- tion 1 .............. 17 Rücksendung ............18 Original EU-Einbauerklärung im Sinne der EG-Ma- schinenrichtlinie 2006/42/EG, Anhang II B ... www.gemu-group.com 3 / 38 GEMÜ R690...
Warnhinweise sind dabei immer mit einem Signalwort und teilweise auch mit einem gefahrenspezifischen Symbol ge- kennzeichnet. Folgende Signalwörter bzw. Gefährdungsstufen werden einge- setzt: GEFAHR Unmittelbare Gefahr! ▶ Bei Nichtbeachtung drohen schwerste Verletzungen oder Tod. GEMÜ R690 4 / 38 www.gemu-group.com...

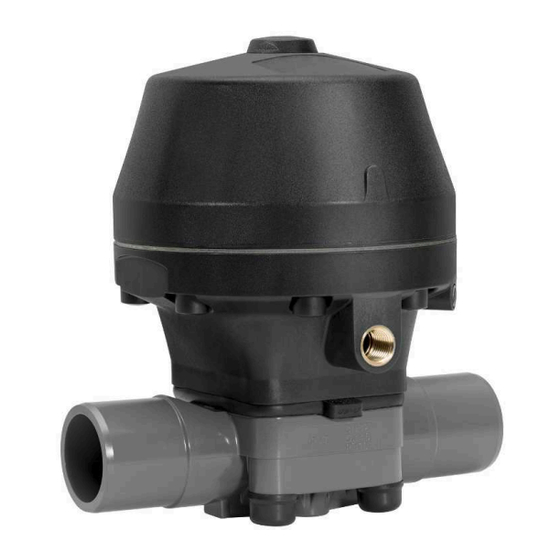

Abstim- mung mit dem Hersteller durchführen. 3.2 Beschreibung Bei Unklarheiten: Das 2/2-Wege-Membranventil GEMÜ R690 verfügt über einen 15. Bei nächstgelegener GEMÜ Verkaufsniederlassung nach- wartungsarmen Membranantrieb und wird pneumatisch betä- fragen. tigt. Es stehen die Steuerfunktionen „Federkraft geschlossen (NC)“, „Federkraft geöffnet (NO)“...
Wartungshistorien direkt verfügbar. Mit dem CONEXO Portal schlüsselt und kann bei GEMÜ erfragt werden. Das Produkt als zentralem Element lassen sich sämtliche Daten sammeln, wurde in Deutschland hergestellt. verwalten und weiterverarbeiten. Weitere Informationen zu GEMÜ CONEXO finden Sie auf: www.gemu-group.com/conexo GEMÜ R690 6 / 38 www.gemu-group.com...
Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, NSF 61 Wasser-Zulassung Baulänge nur bei Gehäuseform D 10 CONEXO Code 5 Werkstoff Ventilkörper Code integrierter RFID-Chip zur elektronischen Identifizierung PVC-U, grau und Rückverfolgbarkeit ohne PP, verstärkt www.gemu-group.com 7 / 38 GEMÜ R690...
Seite 8
4 Anschlussart Armaturenverschraubung mit Einlegeteil (Muffe) - DIN 5 Werkstoff Ventilkörper PVC-U, grau 6 Membranwerkstoff EPDM 7 Steuerfunktion In Ruhestellung geschlossen (NC) 8 Antriebsausführung Antriebsgröße EDN 9 Sonderausführung NSF 61 Wasser-Zulassung 10 CONEXO ohne GEMÜ R690 8 / 38 www.gemu-group.com...
10,0 10,0 10,0 10,0 10,0 10,0 Erweiterte Temperaturbereiche auf Anfrage. Bitte beachten Sie, dass sich aufgrund der Umgebungs- und Medi- entemperatur eine Mischtemperatur am Ventilkörper einstellt, welche die oben angegebenen Werte nicht über- schreiten darf. GEMÜ R690 10 / 38 www.gemu-group.com...
Seite 11
Steuerdruckkennlinie DN 15 – 100 (EPDM, FPM) Steuerfunktion 2 und 3 MG40 MG25 MG20 MG80+100 MG50 Betriebsdruck [bar] Der im Diagramm abgebildete Steuerdruck in Abhängigkeit des vorherrschenden Betriebsdrucks dient hier zur Orientierung für einen membranschonenden Betrieb. www.gemu-group.com 11 / 38 GEMÜ R690...
G 2¼ 1½ 2" 103,0 63,2 23,2 184,0 266,0 G 2¾ Maße in mm MG = Membrangröße 1) Anschlussart Code 7R: Armaturenverschraubung mit Einlegeteil (Gewindemuffe Rp) - DIN 2) Werkstoff Ventilkörper Code 1: PVC-U, grau www.gemu-group.com 21 / 38 GEMÜ R690...
Seite 22
Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF GEMÜ R690 22 / 38 www.gemu-group.com...
Seite 23
Code 4: Flansch EN 1092, PN 10, Form B, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 23 / 38 GEMÜ R690...
Seite 24
Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 1: PVC-U, grau Code 5: PP, verstärkt Code 20: PVDF GEMÜ R690 24 / 38 www.gemu-group.com...
Seite 25
Code 39: Flansch ANSI Class 125/150 RF, Baulänge FTF EN 558 Reihe 1, ISO 5752, basic series 1, Baulänge nur bei Gehäuseform D 2) Werkstoff Ventilkörper Code 71: Inliner PP-H, grau, Outliner PP, verstärkt Code 75: Inliner PVDF/Outliner PP, verstärkt www.gemu-group.com 25 / 38 GEMÜ R690...
4. Körper des Produkts in Rohrleitung einschweißen. 5. Schweißstutzen abkühlen lassen. 6. Ventilkörper und Antrieb mit Membrane wieder zusammen bauen (siehe Kapitel „Antrieb montieren“). 7. Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. 8. Anlage spülen. GEMÜ R690 28 / 38 www.gemu-group.com...
Steuerfunktion 1 Schrauben und Muttern spätestens nach dem ersten Ste- ● rilisationsprozess nachziehen. ● Alle Sicherheits- und Schutzeinrichtungen wieder anbrin- gen bzw. in Funktion setzen. Anschluss 4 Anschluss 2 Steuerfunktion 2+3 www.gemu-group.com 29 / 38 GEMÜ R690...
2. Bei neuen Anlagen und nach Reparaturen Leitungssystem spülen (das Produkt muss vollständig geöffnet sein). ð Schädliche Fremdstoffe wurden entfernt. ð Das Produkt ist einsatzbereit. 3. Das Produkt in Betrieb nehmen. 4. Inbetriebnahme der Antriebe gemäß beiliegender Anlei- tung. GEMÜ R690 30 / 38 www.gemu-group.com...
Heiße Anlagenteile! ▶ Verbrennungen Code 5M Nur an abgekühlter Anlage arbeiten. 18, 19 Verschraubungsset R690 S30 ● 14.2 Montage/Demontage von Ersatzteilen VORSICHT 14.2.1 Demontage Ventil (Antrieb vom Körper lösen) Wartungs- und Instandhaltungstätigkeiten nur durch ge- 1. Antrieb A in Offen-Position bringen.
5. Kontrollieren ob Membrandom in Druckstückaussparung liegt. 6. Bei Schwergängigkeit Gewinde prüfen, beschädigte Teile austauschen (nur Originalteile von GEMÜ verwenden). 7. Beim Verspüren eines deutlichen Widerstands Membrane soweit zurückschrauben, bis Membran-Lochbild mit An- triebs-Lochbild übereinstimmt. www.gemu-group.com 33 / 38 GEMÜ R690...
2. Steuermedium deaktivieren. 3. Steuermediumleitung(en) trennen. 4. Das Produkt demontieren. Warn- und Sicherheitshinweise beachten. WARNUNG Antriebsoberteil 10 steht unter Feder- druck! ▶ Gefahr von schwersten Verletzungen oder Tod! Antrieb nur unter Presse öffnen. ● GEMÜ R690 34 / 38 www.gemu-group.com...
