- Seite 1 MASK SERIE Bedienungsanleitung INFO@APART-AUDIO.COM...
- Seite 2 MASK SERIE APart dankt Ihnen dafür, dass Sie sich für einen Lautsprecher der MASK Serie entschieden haben. Lesen Sie diese Anleitung bitte sorgfältig durch, um das beste musikalische Ergebnis zu erzielen. Die 2-Wege MASK-Lautsprecher universell für den Einsatz in jeder Inneneinrichtung und vielen akusti- schen Situationen entwickelt.

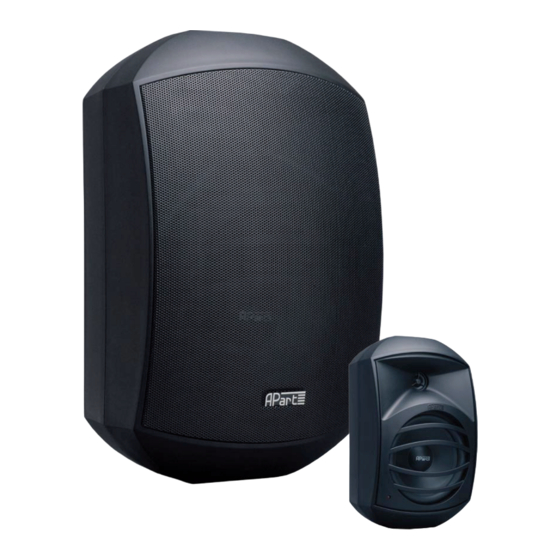

- Seite 3 MASK SERIE MasK 4 serie Diese sehr kompakten Lautsprecher besitzen einen 4“ Tieftöner und eine Hochtonkalotte auf einem Vari- Throat Horn. Wenn Sie die kleinste MASK hören erwarten Sie einen größeren Lautsprecher. Alle MASK4 Modelle besitzen einen 100 V Transformator mit mehreren Leistungsabgriffen. Wenn Sie den Transfor- mator überbrücken erhalten Sie eine niederohmige Variante mit 16 Ohm und Sie können einfach mehrere...
- Seite 4 MASK SERIE intelli-MOunt Diese intelligente Befestigungssystem wird Ihnen hilfreiche Unterstützung bei der Installtion der MASK4 und MASK6 Lautsprecher bieten. Montage und Ausrichtung sind so schnell erledigt. 1. Befestigen Sie die Grundplatte auf der Wand oder an der Decke. Beachten Sie vor der Montage, in welche Richtung sie die MASK6 drehen wollen.
-
Seite 5: Anschließen Der Lautsprecher
MASK SERIE anschließen der lautsprecher Bevor Sie die MASK-Lautsprecher anschließen, kontrollieren Sie die korrekte Einstellung der Leistungsab- griffe. Um den MASK4 an einem normalen HiFi-Versterstärker zu betreiben Stellen Sie den Wahlschalter auf 16 Ohm. In diesem Fall können Sie bis zu 4 Lautsprecher an einen Kanal eines Verstärkers mit einer Ausgangsimpedanz von 4 Ohm. - Seite 6 MASK SERIE Verkabelung Verbinden Sie die Kabel unter Beachtung der Polarität an die Lautsprecherterminals auf der Rückseite an. Hier können Kabel mit Bananensteckern angeschlossen werden oder die Drähte werden direkt über die Druckklemme befestigt. Nutzen Sie zur Vermeidung von Fehlern und zur leichten Überprüfung Kabel mit einer eindeutigen Farb- kennzeichnung.
-
Seite 7: Sicherheitshinweise
MASK SERIE Überlastschutz Die MASK Serie verfügt über einen intelligenten Überlastschutz, der nur dann aktiv wird, wenn es wirklich notwendig sein sollte. Zunächst blinkt eine Warn-LED auf der Frontplatte, wenn dem Lautsprecher zu viel Leistung zugeführt wurde. Sollten Sie dieses Signal ignorieren, so wird die Schutzschaltung den Lautspre- cher abschalten, die LED leuchtet dann dauerhaft. -
Seite 8: Technische Daten
MASK SERIE technische daten MASK4 & MASK4T LAuTSprecherTyp 2-Wege hiFi pro gehäuSebAuForM verSiegeLTeS gehäuSe gehäuSeMATeriAL verSTärKTeS pp4 AbS TieFTöner 4,2“ hD hochTöner 1“ hD SeiDenKALoTTe AuF vAri-ThroAT horn iMpeDAnz (MASK4 / MASK4T) 8 ohM / 16 ohM LeiSTungSAbgriFFe (MASK4T) 2,5 - 5 - 10 - 20 W...
