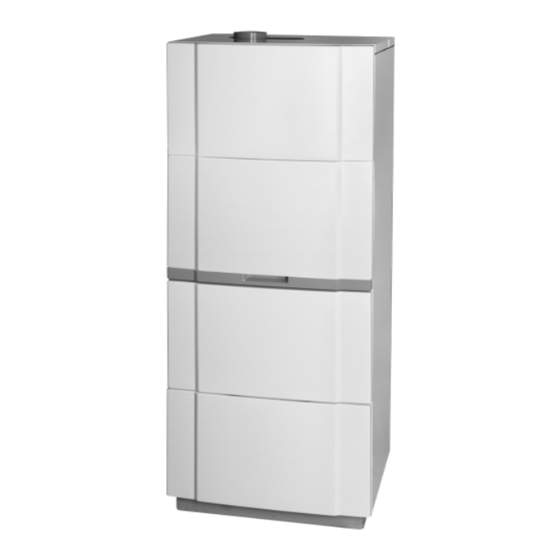

- Seite 1 Installations- und Wartungsanweisung Remeha AvantaComfort Gas Brennwert-Wärmezentrale bodenstehend, mit integriertem Speicherladesystem Leistungsbereich: 6 – 20 kW...
-
Seite 2: Inhaltsverzeichnis
Remeha AvantaComfort INHALTSVERZEICHNIS SICHERHEIT INSTALLATION 2.1 Lieferumfang 2.2 Algemeine Aufstellhinweise 2.2.1 Abmessungen und Anschlusspunkte 2.2.2 Aufstellen des AvantaComfort 2.2.3 Montage in Badezimmern 2.3 Wasseranschlüsse 2.3.1 Wasserumlauf Heizung 2.3.2 Heizungspumpe 2.3.3 Richtlinien für Brauch- und Heizungswasser 2.3.4 Anschluss der Brauchwasserleitungen und der Zirkulationsleitung 2.3.5... - Seite 3 INSPEKTION UND WARTUNG 3.1 Inspektionsarbeiten 3.1.1 Kontrolle des Wasserdruckes 3.1.2 Kontrolle der Warmwasserausgangsleistung 3.1.3 Kontrolle der Abgasabführung auf Dichtheit 3.1.4 Kontrolle der Zündelektrode 3.1.5 Kontrolle der Verbrennung 3.1.6 Kontrolle des Brenners 3.1.7 Kontrolle des Wärmetauschers (Heizung) 3.1.8 Kontrolle auf gasseitige Dichtheit 3.2 Wartungsarbeiten BETRIEBSSTÖRUNGEN 4.1 Allgemeines...
- Seite 4 Remeha AvantaComfort VORWORT Der Remeha AvantaComfort ist eine bodenstehende Gas- Brennwert-Wärmezentrale mit integriertem Speicherladesys- tem für gasförmige Brennstoffe mit integriertem gebläseunter- stützten Gasbrenner als Vollautomat mit elektrischer Zündung Ionisations Flammenüberwachung in NOx-/CO- reduzierten Ausführung mit Gas-/Luft-Verbundregelung und Brennermodu- lation zwischen 25% und 100%.
-
Seite 5: Sicherheit
SICHERHEIT In dieser Installationsanleitung werden Symbole verwendet um bestimmte Punkte hervorzuheben. Empfehlung Nützliche Information oder praktischer Ratschlag. Hinweis Weist auf Tipps zur Erleichterung der Tätigkeit hin. Achtung Mögliche Gefahr für eine Person, oder die Entstehung eines Sachschadens. Gefahr Gefahr für Leib und Leben durch den Kontakt mit elektrischem Strom. -
Seite 6: Installation
Remeha AvantaComfort INSTALLATION 2.1 Lieferumfang Die Standardlieferung der Wärmezentrale umfasst: - Den AvantaComfort, einschließlich Ausdehnungsgefäß, Sicherheitsventil und Netzstecker mit Schutzkontakt; Remeha Avanta Comfort Die Quelle des guten Gef¸hls! - Messing Schutzkappe mit Dichtung für Zirkulationsan- Installations- und Wartungsanweisung Remeha Avanta Comfort... -
Seite 7: Algemeine Aufstellhinweise
Algemeine Aufstellhinweise 2.2.1 Abmessungen und Anschlusspunkte ø100 ø60 70 (5x) LT.AL.CZ1.000.042 Rücklauf Heizung flachdichtend mit ¾’’ Überwurf Vorlauf Heizung flachdichtend mit ¾’’ Überwurf Gasanschluss flachdichtend mit ¾’’ Überwurf Zuluftanschluss konzentrisch Ø 100 mm Abgasanschluss konzentrisch Ø 60 mm Brauchwasser kalt flachdichtend mit ¾’’ Überwurf Brauchwasser warm flachdichtend mit ¾’’... -
Seite 8: Aufstellen Des Avantacomfort
Remeha AvantaComfort 2.2.2 Aufstellen des AvantaComfort Anhand der Richtlinien und des benötigten Aufstellplatzes den richtigen Montageort für den AvantaComfort bestimmen. Bei der Festlegung des richtigen Aufstellungsortes, die erlaub- te Position der Mündung für Abgasableitung und Luftzufuhr berücksichtigen. An der Unterseite der Wärmezentrale befinden sich 4 Stellbol- zen. - Seite 9 Waagerechte. • Die Kontermuttern der vorderen Einstelbolzen lösen bevor Sie diese einstellen. • Wenn der AvantaComfort in die Waagerechte steht, bitte die Kontermuttern der vorderen Einstelbolzen wieder festdrehen. • Der Boden muß stabil genug sein, um das Gewicht der Wärmezentrale tragen zu können.
-
Seite 10: Montage In Badezimmern
Remeha AvantaComfort 2.2.3 Montage in Badezimmern Zonen Der AvantaComfort fällt unter den elektrischen Schutzgrad IP X4D (= spritzwassergeschützt). Das bedeutet, dass der Avan- taComfort in Badezimmern in den Zonen 2, 3 und in Außenzo- Außenzonen nen aufgestellt werden kann. • In diesem Fall die 230-V-Stromzufuhr als festen Anschluss ausführen. -
Seite 11: Richtlinien Für Brauch- Und Heizungswasser
2.3.3 Richtlinien für Brauch- und Heizungswasser • Vor dem Anschluss der Wärmezentrale an eine Heizungsan- lage, die Leitungen und Heizkörper gründlich durchspülen. • Heizungsanlage mit mindestens dem Dreifachen des Syste- minhalts der Heizungsanlage durchspülen; die Brauchwas- serleitungen mindestens mit dem 20-fachen des Leitungsin- halts durchspülen. -
Seite 12: Anschluss Heizungsrücklauf
• Auf Grund von Wartungsarbeiten am Siphon keine feste Verbindung herstellen( freie Tropfstrecke). • Siphon des AvantaComfort mit Wasser füllen, um den Austritt von Verbrennungsgasen in den Raum zu verhindern. • Das Gefälle des Abflussrohres sollte mindestens 3 cm pro Meter betragen, die maximale horizontale Länge sollte 5... -
Seite 13: Anschluss Fußbodenheizung
Bei Anlagen, in denen das verwendete Kunststoffrohr nicht diesen Normen entspricht, ist eine Systemtrennung über einen Wärmetauscher erforderlich. 2.3.9 Anschluss Solaranlage Der AvantaComfort eignet sich gut als Nachheizgerät für eine Solaranlage. Information zum Anschluss und der Installation erhalten Sie von unserer technischen Abteilung. Gasanschluss 2.4.1 Richtlinien zum Anschluss der Gasleitung... -
Seite 14: Abgassysteme
Remeha AvantaComfort 2.5.1 Abgassysteme Einsetzbar sind alle von Remeha freigegebenen, bauaufsicht- lich/ baurechtlich zugelassenen Abgasleitungen. Die einwandige Abgassleitung muss über die gesamte Höhe hinweg innerhalb des Schachtes hinterlüftet sein. Die bau- rechtlichen Anforderungen sind zu beachten. Bei Einsatz einer Verbindungsleitung aus Aluminium an senk-... -
Seite 15: Elektrischer Anschluss
230V/50 Hz Netz. • Den Stecker in die Steckdose stecken. • Der Stecker muss stets zugänglich sein. Bestellen Sie ein neues Netzkabel nur bei Remeha, wenn das alte ausgetauscht werden muss. Die folgenden Komponenten des AvantaComfort stehen unter einer Spannung von 230 V;... -
Seite 16: Wassertemperaturregelung Heizung
Remeha AvantaComfort Die Leistung des AvantaComfort kann auf folgende Arten geregelt werden: Einstufig, wobei die Leistung zwischen dem Minimal- und Maximalwert aufgrund der an der Wärmezentrale eingestellten Vorlauftemperatur variiert. Modulierende Regelung, wobei die Leistung zwischen dem Minimal- und dem Maximalwert aufgrund der vom modulierenden Regler eingestellten Vorlauftemperatur variiert. -
Seite 17: Rematic Plus Anschließen
Dieser funktioniert wie folgt: - bei einer Wassertemperatur unter 7°C: Die Heizungspumpe schaltet ein; - bei einer Wassertemperatur unter 3°C: Der AvantaComfort geht in Betrieb; - bei einer Wassertemperatur über 10°C: Der AvantaComfort schaltet wieder ab und Heizungspumpe läuft noch 15 Minuten nach;... -
Seite 18: Modulierenden Regler Anschließen
Remeha AvantaComfort 2.8.1 Modulierenden Regler anschließen Zu dem AvantaComfort wird serienmäßig ein witterungsgeführ- ter Regler rematic geliefert. Dieser Regler kann wahlweise plus im Kesselbedienfeld oder einen Referenzraum (im Allgemei- nen im Wohnzimmer) montiert werden. • Wird der Regler im Referenzraum montiert, ist er durch eine zweiadrige Verbindung mit der Kesselklemmenleiste X9, Klemmen 7 und 8 zu verbinden. -
Seite 19: Computer Anschließen
Abs. 6.1. • Alle Schritte in diesem Kapitel durchführen; das Protokoll ausfüllen und die Inbetriebnahme mittels Unterschrift und Firmenstempel bestätigen. • Gasart überprüfen, für die der AvantaComfort geeignet ist LT.AL.CZ1.000.014 siehe Typenschild im Gerät). Die Wärmezentrale darf 2ELL3P bei einer abweichenden Gassorte nicht in Betrieb genom- men werden. - Seite 20 (Heizung) mit Wasser füllen (Empfehlung = 1,5 bar, minima- ler Druck = 1 bar, maximaler Druck = 3 bar). • Siphon des AvantaComfort kontrollieren. Er muss bis zum Markierungsstreifen mit Wasser gefüllt sein. • Den Handentlüfter am Expansionsbehälter öffnen, um die Steigleitung zum Ausdehnungsgefäß...
- Seite 21 Anschlüsse überprüfen. • Anschlüsse der Abgasabführung und der Luftzufuhr auf Dichtheit überprüfen. • Gasanschlüsse der Wärmezentrale auf Dichtheit überprüfen. d. AvantaComfort einschalten und Regler einstellen • Netzstecker der Wärmezentrale in eine geerdete Steckdose stecken. • Hauptschalter einschalten. • Die Wärmezentrale startet ein zwei minütiges automati- Check sches Entlüftungsprogramm.
- Seite 22 Remeha AvantaComfort • Volllast einstellen; drücken Sie die -Taste, das -Symbol wird im Menübalken auf dem Display angezeigt; sobald auf dem Display h 3 erscheint, arbeitet die Wärmezentrale auf Volllast. • Nach dem Erreichen der Volllastdrehzahl den O -Wert messen und mit dem Wert in Tabelle 02 vergleichen.
- Seite 23 • Heizungsanlage nach ca. 10 Minuten nochmals entlüften. • Wasserdruck überprüfen und eventuell Wasser nachfüllen. • Die zweite Tafel des AvantaComfort schließen. • Inbetriebnahme-Checkliste ausfüllen. Der AvantaComfort ist jetzt betriebsbereit. Bei Auslieferung sind eine Reihe von Einstellungen des AvantaComfort werksseitig eingestellt.
-
Seite 24: Startvorgang
übergeben Sie ihnen die notwendigen Unterlagen. 2.9.3 Startvorgang • Den Netzstecker in die Steckdose stecken und Hauptschal- ter einschalten; der AvantaComfort führt nun das Startpro- gramm durch. Auf dem Display erscheinen nacheinander: - ein Displaytest, während dessen alle Segmente des Dis- plays sichtbar sind. -
Seite 25: Fehler Beim Startvorgang
• Drücken Sie 3 Sekunden lang auf die RESET- Taste, um den AvantaComfort erneut zu starten. 2.9.5 Die Wärmezentrale auf die Anlage abstimmen Die Steuereinheit des AvantaComfort ist auf den Großteil der verwendeten Anlagesysteme voreingestellt. Der Techniker kann die Wärmezentrale mit den Parametern auf Benutzer- oder Serviceebene optimieren. -
Seite 26: Menüauswahl
Remeha AvantaComfort 2.9.7 Menüauswahl Mit Hilfe der -Taste kann der Bediener durch verschiedene Bedienmenüs der Wärmezentrale navigieren und dort Einstel- lungen auslesen bzw. ändern. 2.9.8 Aktuelle Ist-Werte auslesen ( -Symbol) Mit dem -Symbol kann sich der Betreiber die folgenden 6 aktuellen Ist-Werte auslesen;... -
Seite 27: Einstellen Der Warmwasser-Eco-Funktion
2.9.9 Einstellen der Warmwasser-ECO-Funktion Mit dem ECO-Symbol kann sich der Bediener die folgenden 3 Einstellungen auslesen bzw. ändern: 0n = ECO-Modus (Brauchwasserspeicher wird nicht warm gehalten) 0ff = Komfort-Modus (Brauchwasserspeicher wird warm gehalten) Aut0 = Reglerabhängig (= Werkseinstellung) Sie können die Einstellungen wie folgt auslesen bzw. ändern: 1. - Seite 28 Remeha AvantaComfort Display-Anzeige 0 = Display standard (nur die Symbole werden gezeigt) 1 = Display komplett (die Symbole der aktuelle Betriebscode werden gezeigt) 2 = Display schaltet nach 3 Minuten (Werkseinstel- lung) auf die Standardanzeige. Schnellmenü Der Betreiber kann die maximale Vorlauftemperatur p1 und die maximale Brauchwassertemperatur p2 auch mit Hilfe des „Schnellmenüs“...
-
Seite 29: Einstellungen Mit Hilfe Des „Schnellmenüs" Ändern
2.9.11 Einstellungen mit Hilfe des „Schnellmenüs“ ändern a. Einstellung p1 ändern: Vorlauftemperatur Heizungs- wasser Die maximale Vorlauftemperatur p1 kann über das „Schnell- menü” wie folgt geändert werden: 1. Drücken Sie im aktuellen Betriebszustand auf die -Taste; 2. Das -Symbol und die aktuelle Temperatur erscheinen (die Temperatur blinkt, z. - Seite 30 Remeha AvantaComfort c. Einstellung p2 ändern: Brauchwassertemperatur Die maximale Brauchwassertemperatur p2 kann über das „Schnellmenü” wie folgt geändert werden: 1. Drücken Sie im aktuellen Betriebszustand auf die -Taste; 2. Das -Symbol und die aktuelle Temperatur erscheinen (die Temperatur blinkt, z. B.: 60);...
-
Seite 31: Handbetrieb Einstellen ( -Symbol)
2.9.12 Handbetrieb einstellen ( -Symbol) In einigen Fällen kann es erforderlich sein die Wärmezentrale im Handbetrieb zu betreiben, z.B. dann, wenn der Regler noch nicht installiert sein sollte. Unter dem -Symbol kann die Wärmezentrale zwischen Automatik und Handbetrieb umge- stellt werden. Stellen Sie die Wärmezentrale wie folgt auf Handbetrieb: 1. -
Seite 32: Parameter In Der Serviceebene Verändern (Mit Zugangscode)
Remeha AvantaComfort 2.9.13 Parameter in der Serviceebene verändern (mit Zugangscode) In der Serviceebene können die folgenden Parameter verän- dert werden:Um unerwünschte Einstellungen zu verhindern, lassen sich einige Parametereinstellungen nur nach Eingabe des speziellen Zugangscodes 0012 ändern. Dieser Code darf nur von autorisiertem Fachpersonal verwendet werden. - Seite 33 8. Stellen Sie eventuelle andere Parameter ein, indem Sie diese mit der [-]-Taste oder der [+]-Taste auswählen; 9. Drücken Sie zweimal die - Taste, die Displayanzeige kehrt in die Betriebsebene zurück. Der AvantaComfort kehrt in den aktuellen Betriebszustand zurück, falls 10 Minuten lang keine Taste gedrückt wird. LT.AL.CZ1.000.022...
-
Seite 34: Wiederherstellung Der Werkseinstellung
Remeha AvantaComfort 2.9.14 Wiederherstellung der Werkseinstellung Die Werkseinstellungen können in dem Serviceebene wie folgt zurück gesetzt werden: n -CJ 1. Nach Erscheinen des Parameters in der Servicee- bene, drücken Sie erneut die +-Taste, die Anzeige erscheint (df blinkt); -Taste, die Anzeige df X 2. -
Seite 35: Inspektion Und Wartung
Verwenden Sie ausschließlich originale Ersatzteile bzw. von Remeha vorgeschriebene Teile oder Werkstoffe. Inspektionsarbeiten Die jährliche Inspektion des AvantaComfort kann sich auf fol- gende Kontrollen beschränken: - Kontrolle des Wasserdruckes, siehe Abs. 3.1.1. - Kontrolle der Warmwasserausgangsleistung, siehe Abs. 3.1.2 - Kontrolle der Abgasabführung und der Luftzuführung auf... -
Seite 36: Kontrolle Der Warmwasserausgangsleistung
Remeha AvantaComfort 3.1.2 Kontrolle der Warmwasserausgangsleistung Falls bei der Warmwasserausgangsleistung eine deutliche Abnahme der Kapazität festgestellt wird, kann eine Reinigung des Plattenwärmetauschers erforderlich sein. Zur Prüfung der Brauchwasserkapazität wie folgt vorgehen: - Brauchwasser ausschalten: vom aktuellen Betriebszustand einmal auf die -Taste drücken;... -
Seite 37: Kontrolle Der Zündelektrode
3.1.4 Kontrolle der Zündelektrode • Ionisations-/Zündelektrode prüfen auf: - Ablagerungen (eventuelle weiße Ablagerungen mit einer Drahtbürste entfernen) - Elektrodenabstand (zwischen 3 und 4 mm) - Qualität der Dichtung und des Porzellans (diese dürfen keine Risse aufweisen) • Ionisationsstrom nach 1 Minute auf dem Displaycode fl ablesen, siehe Abs. -
Seite 38: Kontrolle Des Brenners
Remeha AvantaComfort Sollte sich bei der Kontrolle zeigen, dass die Verbrennung oder die Wärmeübertragung nicht optimal sind, ist eine War- tung des Gerätes gemäß den Anweisungen im Kaptel 3.2 und Tabelle 6.3 durchzuführen. 3.1.6 Kontrolle des Brenners Falls bei der Kontrolle der Verbrennung deutliche Abweichun- gen festgestellt werden, muss der Brenner überprüft werden. -
Seite 39: Wartungsarbeiten
Stecker aus der Steckdose ziehen. • Die oberste und dritte Tafel entfernen und die zweite Tafel des AvantaComfort öffnen. Diese kann je nach Montage nach links oder nach rechts geschwenkt werden. • Die Abdeckplatte durch Lösen der 4 Schrauben entfernen. - Seite 40 Remeha AvantaComfort Demontage der Frontplatte des Wärmetauschers. • Luftansaugrohr vom Venturirohr abziehen. • Erdungsleiter der Zündelektrode lösen. • Die beiden Schrauben der Zündelektrode lösen und nach vorne ziehen. • Überwurfmutter der Gasleitung an der Oberseite des Gas- kombiblocks lösen. •...
- Seite 41 Werkzeug = Zubehör); • Plattenwärmetauscher mit einem Kalklöser reinigen (z.B. mit Zitronensäure mit einem pH-Wert von ca. 3); • Dazu können speziellen Reinigungsanschlüsse von Remeha (Zubehör) benutzt werden. Gründlich mit klarem Wasser nachspülen; • Rückschlagklappe mit Filter aus dem rechten Hydroblock entfernen;...
-
Seite 42: Betriebsstörungen
Remeha AvantaComfort BETRIEBSSTÖRUNGEN Allgemeines Der AvantaComfort ist mit einer modernen Steuereinheit aus- gestattet. Kernstück der Steuerung ist der Comfort Master ® der die Wärmezentrale schützt und steuert. Wenn im Betriebs- ablauf eine Störung erkannt wird, verriegelt das Gerät und auf dem Display erscheint der entsprechende Störungscode. - Seite 43 • Zu wenig Wasser • Mindestwasserdruck am Manometer kontrollieren. • Funktionsweise der Pumpe kontrollieren; mit Schrau- bendreher Welle ggf. gangbar machen; falls diese gängig ist, die Pumpe jedoch noch nicht reagiert, Span- • Kein Wasserumlauf nungsversorgung der Pumpe kontrollieren; sollte diese in Ordnung sein, so ist die Pumpe defekt.
- Seite 44 Remeha AvantaComfort • Gebläse läuft nicht Kontrollieren Sie: • die Funktion des Gebläses • die Verdrahtung und Anschluss des Gebläses é8 Gebläsefehler • Gebläse läuft weiter Kontrollieren Sie: • die Funktion des Gebläses • die Verdrahtung und Anschluss des Gebläses •...
-
Seite 45: Regelstopp Oder Blockierung
6 auf X9) aktiviert werden; Die Blockierung endet, sobald die Ursache beseitigt ist. Störungsspeicher Die Steuereinheit des AvantaComfort verfügt über einen Stö- rungsspeicher. Indem können die letzten 16 Störungen gespei- : xx) chert werden. Im Speicher wird neben der Störung ( auch hinterlegt: •... -
Seite 46: Störungsspeicher Löschen
Remeha AvantaComfort - t2 70 (Temperatur t2, die Rücklauftemperatur betrug 70°C zum Zeitpunkt der Störung). • Drücken Sie die - Taste, um den Zyklus anzuhalten, xx die Nummer der im Display erscheint: blinkend letzten Störung; • Drücken Sie die [+]- oder [-]- Taste, um eventuell weitere Störungsdaten anzusehen. -
Seite 47: Checklisten (Protokolle)
11. Gasleitung entlüften. 12. Kontrolle der elektrischen Anschlüsse. 13. Kontrolle von Luftzuführungs- und Abgasabführungsanschlüssen. 14. Kontrolle von Funktion und Betriebsverlauf des AvantaComfort. 15. Kontrolle der ordnungsgemäßen Verbrennung ( 16. Messgeräte entfernen und Messanschlüsse wieder sorgfältig verschließen. 17. Verkleidung der Wärmezentrale wieder montieren. -
Seite 48: Checkliste Für Die Wartung (Wartungsprotokoll)
Remeha AvantaComfort Checkliste für die Wartung (Wartungsprotokoll) Wartungsarbeiten, Bestätigung und Datum siehe Abs. 3.2 1. Äußere Sichtprüfung des Gerätes. 2. Gerät auf wasserseitige Undichtigkeiten prüfen. 3. Rückstände im Wärmetauscher entfernen. 4. Brennkammer mit Wasser spülen. 5. Brenner mit Druckluft reinigen. -
Seite 49: Vorschriften
- Steinbildung in Wassererwärmungs- und Warmwasserheiz- anlagen“. Die Anforderungen an das Anlagenfüllwasser sind dem Abschnitt „Wasseraufbereitung in Heizungsanlagen“ zu ent- nehmen. Qualitätstest Jeder Remeha AvantaComfort wird vor dem Verlassen des Werkes optimal eingestellt und geprüft auf: - elektrische Sicherheit - CO2-Einstellung - Warmwasserfunktion - Wasserdichtheit... -
Seite 50: Ergänzende Richtlinien
Remeha AvantaComfort Ergänzende Richtlinien Neben den Vorschriften und Richtlinien, wie z.B. aufgeführt in Abs.7.1, müssen die ergänzenden Richtlinien in dieser Doku- mentation befolgt werden. Für alle Vorschriften und Richtlinien, die in dieser Installations- und Wartungsanweisung aufgeführt sind, gilt dass alle zum Zeitpunkt der Installation geltenden Ergänzungen, oder späte-... -
Seite 51: Technische Daten Und Funktionsprinzip
Übersicht technische Daten ) Ermittelt nach DIN 4708, Teil 3. ) IPX4D = spritzwassergeschützt; der AvantaComfort darf in den Bereichen 2, 3 und in der Außenzone aufgestellt werden. Die Stromzufuhr muss fest installiert sein und es darf kein Regler eingebaut sein. -
Seite 52: Allgemeine Gerätebeschreibung
Remeha AvantaComfort Allgemeine Gerätebeschreibung 8.2.1 Bauteile der Wärmezentrale LT.AL.CZ1.000.040 1. Zuluftanschluss/Abgasanschluss 13. Entleerungseinrichting (Brauchwasserseite) 14. Kondenswasserableitung (links oder rechts) 2. Seitenverkleidung 3. Luftkasten 15. Ladepumpe (Brauchwasser) 4. Frontplatte Wärmetauscher 16. Heizungspumpe 5. Zünd-/Ionisationselektrode 17. Ausdehnungsgefäß (12 Liter) 6. Gebläse 18. Automatischer Pumpenentlüfter 7. -
Seite 53: Funktionsprinzip
8.2.2 Funktionsprinzip Gas- Luft- Gemisch Die Brennereinheit des AvantaComfort ist in einem dichtschlie- ßenden Luftkasten positioniert, sodass ein raumluftunabhängi- ger Betrieb gewährleistet werden kann. Die Verbrennungsluft wird in der Venturieinheit mit Erdgas versetzt und durch das Gebläse der Verbrennung im Zentrum des Edelstahlwärme- tauschers zugeführt. -
Seite 54: Regelung
Remeha AvantaComfort Bei dem AvantaComfort handelt es sich um eine Wärmezent- rale, d.h. ein Brennwertkessel kombiniert mit einem 100 Liter fassenden Schichtenspeicher. Warmes Wasser ist daher jederzeit direkt und ohne Wartezeit verfügbar (ohne Berück- sichtigung der Leitungslänge). Der AvantaComfort verfügt darüber hinaus über einen Zirkulationsanschluss. -
Seite 55: Daten Zum Wirkungsgrad
DATEN ZUM WIRKUNGSGRAD 9.1 Jahresnutzungsgrad Bis 108,9 % bei T = 30 °C. Rücklauf Wirkungsgrad (nach Wirkungsgradrichtlinie) 96,3 % (Hu) bei Auslegungstemperatur 75/60°C Normnutzungsgrad (nach DIN 4702 T.8) Bis 109,4 % bei Auslegungstemperatur 40/30°C... - Seite 56 Remeha Wärmetechnik GmbH Bischofstrasse 96 47809 KREFELD-OPPUM © Urheberrecht Tel: +49 2151 5587-0 Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Fax: +49 2151 542445 Verfügung gestellten Zeichnungen und technischen Beschreibungen bleiben unser Internet: de.remeha.com Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt E-mail: info@remeha.de...
