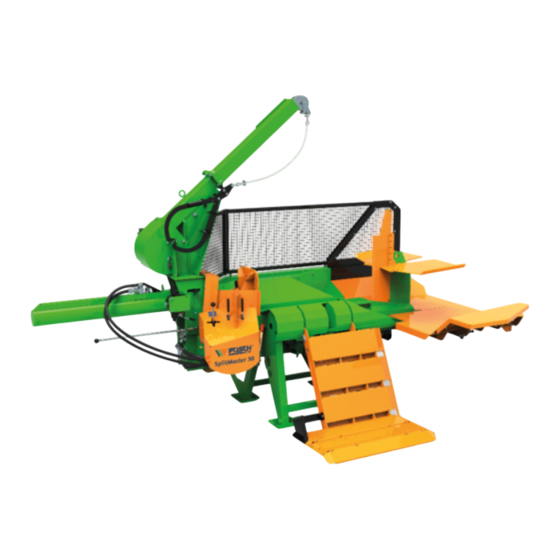

Posch SplitMaster 30 Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für SplitMaster 30:
- Betriebsanleitung (52 Seiten) ,
- Betriebsanleitung (48 Seiten) ,
- Betriebsanleitung (48 Seiten)
Verwandte Anleitungen für Posch SplitMaster 30
Inhaltszusammenfassung für Posch SplitMaster 30
- Seite 1 Betriebsanleitung SplitMaster 30 D1000537 - V001 *D1000537-V001* Deutsch Copyright by Posch Gesellschaft m.b.H., Made in Austria...
-
Seite 2: Hersteller
Unterlage Ihrer Maschine, die bei Rückfragen eine klare Auskunft ermöglicht. Maschinennummer:................Seriennummer:..................POSCH Österreich: 8430 Leibnitz, Paul-Anton-Keller-Strasse 40, Telefon: +43 (0) 3452/82954, Telefax: +43 (0) 3452/82954-53, E-Mail: leibnitz@posch.com POSCH Deutschland: 84149 Velden/Vils, Preysingallee 19, Telefon: +49 (0) 8742/2081, Telefax: +49 (0) 8742/2083, E-Mail: velden@posch.com... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Vorwort Urheberschutz Mangelhaftung Vorbehalte Begriffe Betriebsanleitung Sicherheitshinweise Symbolerklärung Allgemeine Sicherheitshinweise Sicherheitshinweise für Holzspalter Sicherheitshinweise für Seilwinden Lärmhinweis Restrisiken Bestimmungsgemäße Verwendung Sachwidrige Verwendung Allgemeines Geltungsbereich Beschreibung Die wichtigsten Bauteile der Maschine Aufkleber und deren Bedeutung Aufstellung Inbetriebnahme Antrieb durch Elektromotor Antrieb durch Schlepper über Gelenkwelle Bedienung "Autospeed"... - Seite 4 Inhaltsverzeichnis Antriebe außer Betrieb nehmen Transport Transport am Dreipunkt des Schleppers Transport mit Fahrwerk Kontrollen Schutzvorrichtungen Verschraubungen Elektrische Ausrüstung Hydraulikleitungen Werkzeugführung Zweihandschaltung Ölstand Seilwinde Wartung 10.1 Schmierung 10.2 Ölwechsel 10.3 Reinigung Sonderausrüstung 11.1 Seilwinde 11.2 Ölkühler Zusatzausrüstung 12.1 Spaltmesservarianten 12.2 Stundenzähler (Zapfwellenantrieb) 12.3 Stundenzähler (E-Antrieb)
-
Seite 5: Vorwort
Vorwort Vorwort Vielen Dank für den Kauf eines unserer Produkte. Diese Maschine wurde nach gültigen europäischen Normen und Vorschriften gebaut. Mit dieser Betriebsanleitung geben wir Anweisungen zum sicheren und fachgerechten Arbeiten sowie Instandhaltung. Jede Person, die mit Transport, Aufstellung, Inbetriebnahme, Bedienung und Instandhaltung der Maschine beauftragt ist, muss: ▪... -
Seite 6: Betriebsanleitung
Vorwort Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Maschine mit speziellen Aufgaben wie Aufstellung, Rüsten, Instandhalten und Störungsbeseitigung beauftragt ist. Elektrofachkraft Als Elektrofachkraft gilt, wer aufgrund seiner fachlichen Ausbildung Kenntnisse an elektrischen Anlagen, Normen und Vorschriften erworben hat, mögliche Gefahren erkennen und abwenden kann. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Symbolerklärung Folgende Symbole und Hinweise in dieser Anleitung warnen vor möglichen Personen- oder Sachschäden oder geben Ihnen Arbeitshilfen. Warnung vor Gefahrenstellen Hinweis auf Arbeitssicherheit, bei deren Nichtbeachtung Gefahr für Leib und Leben von Personen besteht. Beachten Sie diese Hinweise stets und verhalten Sie sich besonders aufmerksam und vorsichtig. -
Seite 8: Allgemeine Sicherheitshinweise
Sicherheitshinweise Schutzschuhe tragen Hinweis Symbol für den sachgerechten Umgang mit der Maschine. Das Nichtbeachten kann zu Störungen oder Schäden an der Maschine führen. Weitere Informationen Symbol für weitere Informationen von einem Zukaufteil. Info Handlungsbedingte Informationen. Allgemeine Sicherheitshinweise Die Maschine darf nur von Personen genutzt werden, die mit der Funktion und den Gefahren der Maschine sowie mit der Betriebsanleitung vertraut sind! ▪... -
Seite 9: Sicherheitshinweise Für Holzspalter
Sicherheitshinweise Verwenden Sie nur original - POSCH - Ersatzteile. Es dürfen keine Veränderungen oder Manipulationen an der Maschine vorgenommen werden! Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Niemals fehlerhafte Anschlussleitungen verwenden. Maschinen mit elektrischem Antrieb dürfen nicht bei Regen in Betrieb genommen werden, da es zu einem Defekt des Schalters bzw. -
Seite 10: Restrisiken
Vorsicht geboten. Ein sicheres Arbeiten hängt vom Bedienpersonal ab! Bestimmungsgemäße Verwendung Die Maschine - SplitMaster 30 - ist ausschließlich zum Spalten von Holz mit einem Durchmesser von 10 - 80 cm und einer Länge von 50 - 125 cm geeignet. -
Seite 11: Allgemeines
Allgemeines Allgemeines Geltungsbereich Diese Betriebsanleitung gilt für folgende Maschinen: Maschinentype Artikel- Nr. * Bezeichnung - Type Antrieb M8450 SplitMaster 30 - PZG Zapfwelle M8455 SplitMaster 30 - E7,5 Elektromotor M8460 SplitMaster 30 - E15 Elektromotor M8465 SplitMaster 30 - PZG-E7,5... -
Seite 12: Beschreibung
Allgemeines Beschreibung Die Maschine - SplitMaster 30 - ist ausschließlich zum Spalten von Holz mit einer maximalen Länge von 125 cm geeignet. Der Zylinderhub lässt sich an kürzere Holzstämme anpassen. Die „Autospeed“- Funktion sorgt für eine sehr hohe Spaltgeschwindigkeit. Der Antrieb des Spaltwerkzeuges erfolgt hydraulisch, das Hydrauliksystem wird entweder von einem Elektromotor oder durch eine Zapfwelle angetrieben. -
Seite 13: Die Wichtigsten Bauteile Der Maschine
Allgemeines Die wichtigsten Bauteile der Maschine Holzauflage Elektromotor Spaltmesser Typenschild Werkzeugführung Zylinder Schutzgitter hinten Abschaltstange Druckstück Ölfilter Schutzgitter seitlich Ölablassschraube Dreipunkt Steuerhebel für Hebevorrichtung und Spaltmesser Zapfwelle Steuerhebel für Spalter Spaltmesseraufnahme Hebevorrichtung... -
Seite 14: Aufkleber Und Deren Bedeutung
Allgemeines Aufkleber und deren Bedeutung Der Spaltvorgang darf nur von einer Person ausgelöst werden! Instandsetzungs-, Einrichtungs-, Wartungs- und Reinigungsarbeiten nur bei abgeschaltetem Antrieb und stillstehenden Werkzeug vornehmen! Schutzhandschuhe tragen! Schutzschuhe tragen! Augen- und Gehörschutz tragen! Vorsicht, bewegte Werkzeuge! Vor Inbetriebnahme der Maschine unbedingt die Betriebsanleitung lesen! Gefahrenbereich Z2001303... -
Seite 15: Aufkleber Am Fahrwerk
Allgemeines Ölstand Z2001360 Ölablassstelle Z2001435 Phasenwender Z205 0010 Schmierstelle Z2050400 Öleinfüllstelle Z2050561 Bedienung – Seilwindenbetrieb 750 kg max. 750 kg Bedienung - Hebevorrichtung und Messerverstellung Z2050865 Bedienung - Spalter Aufkleber am Fahrwerk Reifendruck max. 3,5 bar Z2050330 Aufstellung Die Maschine nur bei standsicherer Aufstellung in Betrieb nehmen! Die Maschine auf einer waagrechten, ebenen, festen und freien Arbeitsfläche aufstellen. -
Seite 16: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Kontrollieren Sie vor jedem Gebrauch die Maschine auf eventuelle Beschädigungen! ▪ Beachten Sie dabei besonders die Kontrolltätigkeiten unter dem Abschnitt „Kontrollen [➙ 34]“. Kontrollieren Sie vor der Inbetriebnahme die Funktion der Schutz- und Sicherheitseinrichtungen, die Hydraulikschläuche und den Ölstand! Vor jeder Inbetriebnahme muss die Beschaffenheit der elektrischen Verkabelung überprüft werden! Sollte während dem Betrieb ein Defekt auftreten, ist die Maschine sofort außer Betrieb zu... - Seite 17 Inbetriebnahme Null- Stellung Dreieck- Stellung Stern- Stellung Wenn der E-Motor nicht startet (rote Lampe für Drehrichtungserkennung leuchtet): Im Stecker befindet sich ein Phasenwender, mit dem Sie die Drehrichtung des Motors wechseln können (die Scheibe im Stecker mit einem Schraubendreher hineindrücken und um 180˚...
-
Seite 18: Antrieb Durch Schlepper Über Gelenkwelle
Inbetriebnahme Stecker Hauptschalter ▪ Den Schalterknopf vom Schalter zuerst in die Y-Stellung drehen und den Motor hochfahren lassen. Danach den Schalter in die Dreieck-Stellung weiterdrehen. Null- Stellung Dreieck- Stellung Stern- Stellung Wenn der E-Motor nicht startet (rote Lampe für Drehrichtungserkennung leuchtet): Vorgang wie bei der 1. -
Seite 19: Bedienung
Bedienung Bedienung Bei Außentemperaturen unter 0°C die Maschine ca. fünf Minuten im Leerlauf laufen lassen, damit das Hydrauliksystem seine Betriebstemperatur erreicht (die Hydraulikleitungen sind dann handwarm). "Autospeed" Durch „Autospeed“ wird ein druckgesteuertes Umschalten zwischen den beiden Vorlaufgeschwindigkeiten erreicht. ▪ „Autospeed“ reagiert auf den erforderlichen Spaltdruck und schaltet selbständig die Spaltgeschwindigkeit um. -
Seite 20: Spaltmesser - Hydraulische Höhenverstellung
Bedienung Spaltmesser - hydraulische Höhenverstellung Stellung Funktion Wenn der Steuerhebel nach links gedrückt wird, fährt das Spaltmesser nach oben. Wenn der Steuerhebel nach rechts gedrückt wird, fährt das Spaltmesser nach unten. Damit kann das Spaltmesser optimal an den Holzstammdurchmesser angeglichen werden. Hebevorrichtung Hebevorrichtung Sicherungskeil... -
Seite 21: Transportstellung
Bedienung ▪ Die Hebevorrichtung mit der Hand absenken, bis diese vom Hubzylinder gehalten wird. ▪ Den Steuerhebel für die Hebevorrichtung ziehen, die Hebevorrichtung senkt sich ab. Transportstellung: ▪ Den Steuerhebel drücken, die Hebevorrichtung schwenkt nach oben. ▪ Die Hebevorrichtung mit der Hand weiter nach oben schwenken, bis der Sicherungskeil einrastet. -
Seite 22: Zylinder
Bedienung Zylinder Federklappe Steuerhebel Absteckteil Zylinderflansch Druckstück Abschaltstange Arbeitsstellung: Die Maschine wird mit eingefahrenem Zylinder ausgeliefert. Vor Spaltbeginn muss der Zylinder ausgefahren und fixiert werden. ▪ Die Federklappe wegschwenken und den Absteckteil nach außen ziehen. ▪ Den Absteckteil nach oben herausnehmen und im Druckstück ablegen. –... -
Seite 23: Notverriegelung
Bedienung Transportstellung: Für den Transport muss der Zylinder eingefahren werden. ▪ Das Druckstück ganz ausfahren. ▪ Den Absteckteil aus der Ablage nehmen, am Druckstück einsetzen und mit der Klappe sichern. ▪ Die beiden Steuerhebel nach hinten drücken, um das Druckstück wieder einzufahren. Achten Sie beim Aus- und Einfahren des Zylinders darauf, dass die Hydraulikschläuche nicht eingeklemmt werden! ▪... -
Seite 24: Holzauflage
Bedienung Der Spalthub lässt sich mit Hilfe einer Abschaltstange an kürzere Holzlängen anpassen: ▪ Das Druckstück ausfahren. ▪ Die Maschine abschalten. – Sehen Sie dazu ..Antriebe außer Betrieb nehmen [➙ 30] ▪ Den Federstecker herausziehen und die Abschaltstange in die gewünschte Position verschieben. - Seite 25 Bedienung Transportstellung: ▪ Sinngemäß, in umgekehrter Reihenfolge wie zuvor beschrieben, vorgehen. Zusätzlich bei Spaltmesser „Easy“ (Option Y): Spaltmesser „Easy“ Auflage (hinten) Rastriegel ▪ Das Spaltmesser ganz nach oben stellen. ▪ Den Rastriegel durch Verdrehen öffnen. ▪ Die Auflage (hinten) nach oben schwenken. ▪...
-
Seite 26: Spaltmesserwechsel
Bedienung Spaltmesserwechsel Spaltmesser Schäkel Messerbolzen Hebezeug ▪ Das Spaltmesser ganz nach oben stellen. ▪ Den Messerbolzen herausziehen. ▪ Den mitgelieferten Schäkel am Spaltmesser anbringen. ▪ Das Hebezeug am Schäkel befestigen. Es dürfen nur Hebezeuge mit der zulässigen Tragkraft verwendet werden! ▪... -
Seite 27: Parkplatz Für Spaltmesser
Bedienung 5.7.1 Parkplatz für Spaltmesser Spaltmesser Excenterverschluss Das nicht benötigte Spaltmesser kann an der Spaltmesseraufnahme abgelegt und fixiert werden. -
Seite 28: Der Spaltvorgang
Der Spaltvorgang Der Spaltvorgang Es darf immer nur eine Person an der Maschine arbeiten! Achten Sie darauf, dass sich keine weiteren Personen im Bereich der Maschine aufhalten. Bedienelemente Bedienplatz ▪ Die Hebevorrichtung ganz absenken. ▪ Den Holzstamm auf die Hebevorrichtung legen und hochheben. –... -
Seite 29: Hinweis Zum Spalten
Der Spaltvorgang Spaltmesser „Easy“ Sappel ▪ Die Hebevorrichtung bis zum Pfeil absenken (Pfeil der Hebevorrichtung deckt sich mit dem Pfeil am Aufkleber). ▪ Das Spaltmesser in der Höhe so ausrichten, dass immer von der Unterseite beginnend, der Holzstamm schichtweise abgespaltet werden kann. ▪... -
Seite 30: Außer Betrieb Nehmen
Außer Betrieb nehmen Außer Betrieb nehmen Vor dem Abschalten der Maschine alle hydraulischen Funktionen druckfrei fahren. Dazu alle Bedienelemente in Neutralstellung bringen bzw. ausschalten. Antriebe außer Betrieb nehmen Antrieb durch Elektromotor (Type E) Type E7,5 ▪ Den Schalter in 0- Stellung bringen. ▪... -
Seite 31: Transport
Transport Transport Vor dem Transport unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 32: Transport Mit Fahrwerk
Transport c + d F x b 0,2 x E x b F,min a + b (kg) Leergewicht des Schleppers (kg) Vorderachslast des leeren Schleppers (kg) Hinterachslast des leeren Schleppers (kg) Gesamtgewicht der Maschine (kg) Gesamtgewicht Frontballast Abstand zwischen Schwerpunkt Frontballast und Mitte Vorderachse Radstand des Schleppers Abstand zwischen Mitte Hinterachse und Mitte Unterlenkerkugeln Abstand zwischen Mitte Unterlenkerkugeln und Schwerpunkt Maschine ***... -
Seite 33: Ankuppeln
Transport Ankuppeln: ▪ Die Maschine in Transportstellung bringen. Sehen Sie dazu ….. Vor dem Transport ▪ Die Zugöse bzw. Kugelkupplung (je nach Fahrwerktype) des Fahrwerks an das Zugfahrzeug ankuppeln. ▪ Den Stützfuß bzw. das Stützrad (je nach Fahrwerktype) ganz nach oben stellen. Kontrollen vor jeder Fahrt: ▪... -
Seite 34: Kontrollen
Kontrollen Kontrollen Vor Kontrollarbeiten an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 35: Hydraulikleitungen
Kontrollen Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Hydraulikleitungen Nach der ersten Betriebsstunde sämtliche Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. Alle weiteren 100 Betriebsstunden die Hydraulikleitungen auf Dichtheit und festen Sitz kontrollieren. ▪ Beschädigte Hydraulikleitungen sind sofort zu ersetzen! Werkzeugführung Die Werkzeugführung muss immer eingefettet sein. -
Seite 36: Seilwinde
Kontrollen Seilwinde ▪ Kontrollieren Sie regelmäßig das Seil in seiner gesamten Länge auf Beschädigungen. – Ist das Seil beschädigt (geknickt oder zersplissen), ist es gegen ein Originalseil auszutauschen. Das Seil muss in einer Fachwerkstatt getauscht werden. ▪ Kontrollieren Sie regelmäßig die Schraubenbefestigungen der Seilwinde. ▪... -
Seite 37: Wartung
▪ Die Gelenkwelle vom Schlepper abnehmen. Arbeiten an der elektrischen Ausrüstung dürfen nur von Elektrofachkräften durchgeführt werden! Arbeiten Sie nie ohne Schutzvorrichtungen. Verwenden Sie nur original - POSCH - Ersatzteile. 10.1 Schmierung Entsorgen Sie ölige und fettige Teile sowie Altöle entsprechend den gesetzlichen Vorschriften. -
Seite 38: Ölwechsel
Wartung Für die Schmierung der Spaltmesserführungen darf die Maschine kurzzeitig in Betrieb genommen werden (nur mit allen Schutzvorrichtungen). ▪ Wenn gewünscht, kann auch an den einzelnen Schmiernippeln bzw. mit dem Pinsel geschmiert werden. Die Werkzeugführung muss immer geschmiert sein! Die Schmierstellen sind mit dem Schmiersymbol gekennzeichnet. Empfohlene Schmierfette: Hersteller Type... -
Seite 39: Empfohlene Hydrauliköle
Wartung Bitte beachten Sie, dass es sich hier um die Angabe der Erstbefüllung handelt, je nach Type und Variante kann die Nachfüllmenge um einiges weniger sein (die Hydraulikkomponenten sind ja zum Teil nicht entleert). Unser Hydrauliksystem ist mit dem Hydrauliköl OMV HLP M46 gefüllt. Das hochwertige Öl ist bei einem Ölwechsel unbedingt zu empfehlen. -
Seite 40: Nach Der Arbeit
Wartung Die neue Maschine (ersten 3 Monate) nur mit einem Schwamm waschen! ▪ Der Lack ist bis dahin noch nicht voll ausgehärtet, daher kann es beim Reinigen mit einem Hochdruckreiniger zu Lackschäden kommen. Nach der Arbeit Um eine längere Haltbarkeit der Verschleißteile (Führungen, Lagerstellen, …..) zu erreichen, empfiehlt es sich, die Maschine nach jeder Arbeitseinheit (Arbeitstag) zu reinigen. -
Seite 41: Sonderausrüstung
Sonderausrüstung Sonderausrüstung 11.1 Seilwinde Galgen Greifzange Abschaltklappe Steuerventil Die Seilwinde darf nur benützt werden, wenn die Maschine an die Dreipunktaufhängung des Schleppers montiert ist! Der Standplatz des Bedieners muss immer höher sein, als das Holz, das herangezogen wird! Es dürfen sich keine Personen im Einzugsbereich der Seilwinde befinden! Es muss immer freie Sicht bis zur voll ausgezogenen Seillänge vorhanden sein! Der Einzugswinkel vom Seil darf an beiden Seiten der Winde nicht größer als 40°... -
Seite 42: Bei Maschinen Mit Traktorfahrwerk
Sonderausrüstung Abbildung - sinngemäß [kg] Gewicht des Schleppers (unbeladen) [kg] Gesamtgewicht des Spalters mit Seilwinde [kg] Maximale Zugkraft der Seilwinde [m] Spurbreite der Hinterachse [m] Höhe der Seilaufnahme vom Boden Mit Hilfe der hydraulischen Seilwinde können schwere Holzstämme ohne Kraftaufwand zur Maschine hingezogen werden. - Seite 43 Sonderausrüstung Arbeitsstellung: ▪ Den Klappstecker herausziehen. ▪ Den Absteckbolzen herausnehmen. ▪ Den Stützfuß nach unten schwenken. ▪ Den Absteckbolzen durch die untere Bohrung und den Stützfuß durchstecken. ▪ Den Absteckbolzen mit dem Klappstecker sichern. Transportstellung: ▪ Sinngemäß, in umgekehrter Reihenfolge wie zuvor beschrieben, vorgehen. 11.1.1 Handseilwinde Seil einziehen...
-
Seite 44: Empfänger
Sonderausrüstung Arbeiten Sie mit der Funksteuerung umsichtig. Wählen Sie einen sicheren Standort, von dem aus Sie den Arbeitsplatz vollständig einsehen können. Eingeschalteten Sender nie unbeaufsichtigt weglegen! Im Falle eines Defektes die Funkanlage sofort außer Betrieb setzen! ▪ Funksender über Not-Halt-Schalter abschalten. ▪... -
Seite 45: Störungen An Der Funksteuerung
Sonderausrüstung Die Mindestspannung muss 11,2 V unter Last (Funkseilwinde betätigt) betragen, sonst funktioniert kein Sanftanlauf! Sollte das Zugfahrzeug diese Spannung an der Steckdose nicht bereitstellen, ist eine direkte Verbindung zur Batterie erforderlich. Sollten Sie am Zugfahrzeug keinen 3-poligen Dauerstromanschluss haben, können Sie alternativ den 7-poligen Stecker anschließen (braun + auf 58L blau - auf 31). -
Seite 46: Anschluss Bei E-Antrieb
Sonderausrüstung 16 A Dauerstrom Vergessen Sie nicht, am Ende der Arbeit den Dauerstromstecker zu ziehen, sonst könnte die Batterie des Zugfahrzeuges entleert werden! Sollten Sie am Zugfahrzeug keinen 3-poligen Dauerstromanschluss haben, können Sie alternativ den 7-poligen Stecker anschließen (braun + auf 58L blau - auf 31). Anschluss bei E-Antrieb: ▪... -
Seite 47: Zusatzausrüstung
Zusatzausrüstung Zusatzausrüstung 12.1 Spaltmesservarianten Spaltmesser 2-fach Spaltmesser 8-fach Spaltmesser 6-fach Spaltmesser „Easy“ Der Holzstamm wird in einem Spaltvorgang in 2, 6 oder 8 Teile gespalten. 12.2 Stundenzähler (Zapfwellenantrieb) Taste – „Info“ Anzeige – Zapfwellendrehzahl Anzeige – Betriebsstunden Anzeige - Batteriespannung Funktion: Die Drehzahl wird am Display angezeigt, sobald die Maschine in Betrieb genommen wird. -
Seite 48: Störungen Am Zähler
Zusatzausrüstung Die Batteriespannung wird in der untersten Zeile angezeigt. ▪ Bei einer Spannung unter 8,1 V (bei Version mit Blockzelle) bzw. 3,2 V (bei Version mit Rundzelle) sollte die Batterie ausgetauscht werden (spezielle Langzeitbatterie, Artikelnummer: Blockzelle Z4200013 bzw. Rundzelle Z4200015). Störungen am Zähler: Fehler Ursache... -
Seite 49: Fehlerbeseitigung
Fehlerbeseitigung Fehlerbeseitigung Vor Fehlerbeseitigungen an der Maschine unbedingt den Antrieb abstellen, gegen Wiederanlauf und vor unbefugter Inbetriebnahme sichern! Die Maschine vom Stromnetz trennen! ▪ Dazu den Gerätestecker ziehen. ▪ Die Gelenkwelle am Schlepper auskuppeln. – Vor dem Auskuppeln das Handgas des Schleppers auf Minimum stellen. ▪... -
Seite 50: Entsorgung
Fehlerbeseitigung Hydraulikzylinder Dicht-Manschette Manschetten erneuern undicht abgenützt Kolbenstangenführung Kolbenstangenführung locker nachziehen Kolbenstange Kolbenstange erneuern beschädigt Steuerhebel bleibt nicht Rastensitz im Rastensitz verdrehen in Stellung Rücklauf Steuerventil ist stehen abgenützt Rastensatz ist Rastensatz abgenützt austauschen 13.1 Entsorgung Die Entsorgung hat nach den jeweiligen national geltenden Vorschriften bzw. Richtlinien zu erfolgen! Führen Sie recyclebare Materialien in getrenntem und gereinigtem Zustand der Wiederverwertung zu! -
Seite 51: Technische Daten
Technische Daten Technische Daten Type E7,5 Antrieb Antriebsart Zapfwelle Elektromotor Elektromotor Leistung 7,5 S6 ** 15 S6 ** Spannung Absicherung Motordrehzahl U/min 1440 1450 Zapfwellendrehzahl U/min Spaltsystem Spaltkraft Zylinderhub Max. Druck Max. Holzlänge Max. Holzdurchmesser Vorlaufgeschw. cm/s Rücklaufgeschw. cm/s Maße * Länge Breite Höhe... -
Seite 52: Service
Service Service POSCH- Produkt Bei Ersatzteilbestellungen für Ihre Maschine wenden Sie sich bitte direkt an Ihren Händler vor Ort. Benötigen Sie für Ihre Maschine eine Ersatzteilliste, können Sie diese jederzeit mit Angabe der Seriennummer unter folgenden Link herunterladen: www.posch.com/service-support/download... -
Seite 53: Eg-Konformitätserklärung
Des Weiteren entspricht die Maschine der EG-Richtlinie Elektromagnetische Verträglichkeit 2014/30/EU. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Holzspalter - SplitMaster 30 Artikel-Nr.: M8450, M8455, M8460, M8465, M8470 Ausführung: N, T, G, S, C, FH, HW, Y Serien-Nr.:... -
Seite 56: Ihr Posch - Fachhändler
Ihr Posch - Fachhändler...
