Bedienungsanleitung Monitor SEC24-7-TFT

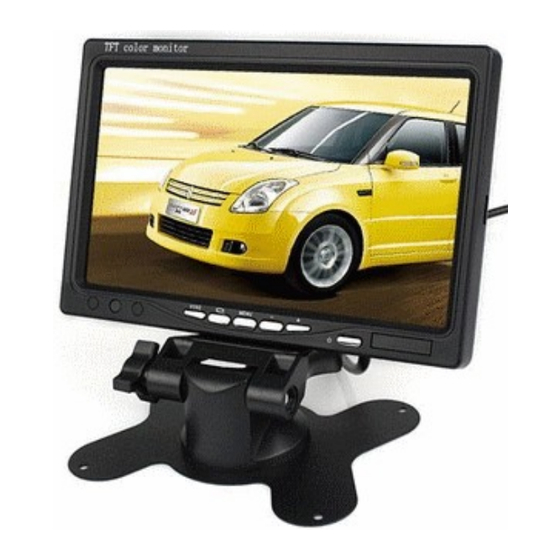

7" TFT-Monitor SEC24-7-TFT
zum Anschluß an Überwachungskameras, Überwachungsrecorder, usw.
Farbmonitor mit Bildschirmmenü und 2 Video-Eingängen mit automatischer Umschaltung bei
Bildsignal. Geeignet zum Anschluss jeder Videoquelle (Überwachungskameras,
Rückfahrkameras, DVD-Player, Receiver usw). Mit Standfuß und Einbaurahmen zum bündigen
Einbau des Monitors in Schränke, Wände, etc.
Vorhandene Spiegelbildfunktion: auch für Rückfahrkameras ohne eigene Spiegelung geeignet!
Menüsprache: mehrsprachig, ua. Deutsch, Englisch, Spanisch, Italienisch, Russisch
Technische Daten:
TFT active Matrix Display 7" Farbe
•
Auflösung 480 x 234 Bildpunkte
•
Kontrast: 350:1
•
2 Videoeingänge für 2 verschiedene Kameras, etc.
•
Diese können am Monitor oder Fernbedienung umgeschaltet werden.
•
Fernbedienung im Lieferumfang enthalten
•
Bildformat 16:9 und 4:3 umschaltbar
Bildfunktionen: normal, gespiegelt (Rückfahr-Systeme), über Kopf, über Kopf gespiegelt.
•
sichtbares Bild: 154 x 86 mm
•
•
Anschluss Strom: offenes Kabelende, für Anschluß in PKW.
Für 7,- Eur zusätzlich kann ein 12Volt / 2 Amp Netzteil und ein Anschlußadapter mitbestellt werden
•
universelle Einsatzmöglichkeiten durch verstellbaren Standfuß und Einbaurahmen,
z.B. für in Möbelstücke, Wohnwagen, usw.
Einbaurahmen: Erforderliche Maße: 180 x 120 x 23 mm
•
Audio: der Monitor verfügt über keinen eigenen Lautsprecher
•
www.SecurTech24.de
Werbung
Inhaltszusammenfassung für KAMSITEC SEC24-7-TFT

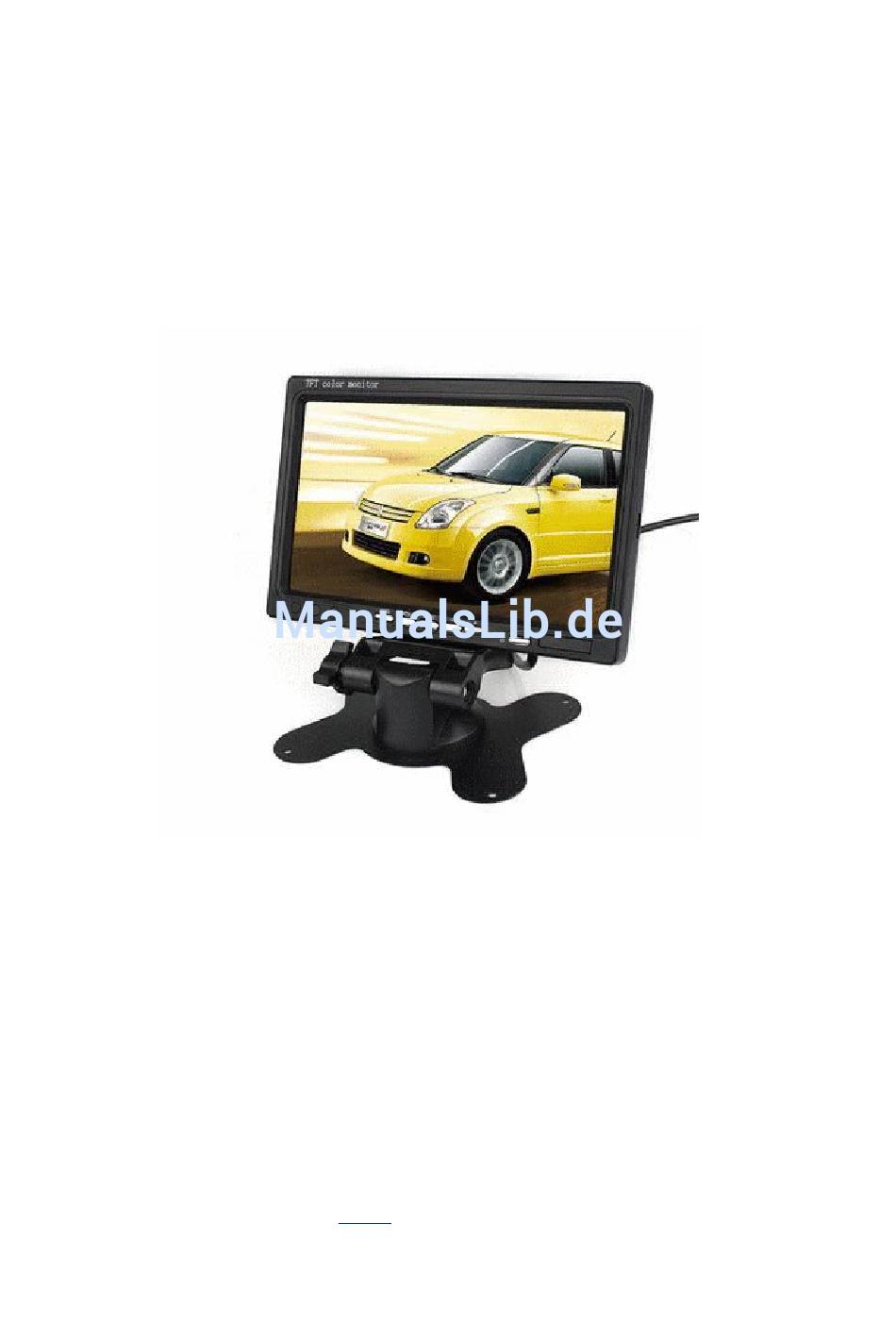

- Seite 1 Bedienungsanleitung Monitor SEC24-7-TFT www.SecurTech24.de 7" TFT-Monitor SEC24-7-TFT zum Anschluß an Überwachungskameras, Überwachungsrecorder, usw. Farbmonitor mit Bildschirmmenü und 2 Video-Eingängen mit automatischer Umschaltung bei Bildsignal. Geeignet zum Anschluss jeder Videoquelle (Überwachungskameras, Rückfahrkameras, DVD-Player, Receiver usw). Mit Standfuß und Einbaurahmen zum bündigen Einbau des Monitors in Schränke, Wände, etc.
-
Seite 2: Anschluß Des Monitors
Bedienungsanleitung Monitor SEC24-7-TFT www.SecurTech24.de Anschluß des Monitors: verbinden Sie zunächst das mitgelieferte Anschlußkabel mit der Kabel-Anschlußbuchse des Monitors: Falls Sie ein Netzteil mitbestellt haben, dann schließen Sie die Hohlsteckerbuchse an die Stromversorgungskabel rot und schwarz an. Rot = +Pol, schwarz = -Pol Verbinden Sie dann das mitgelieferte Netzteil mit der Hohlsteckeranschlußbuchse. - Seite 3 Bedienungsanleitung Monitor SEC24-7-TFT www.SecurTech24.de Eine Kamera oder sonstige Videogeräte schließen Sie mittels eines Cinch-Videoanschlußkabels an die gelben Cinchbuchsen an. Falls Sie eine Kamera und ein andere Videoquelle (z.B. Videoplayer) kombiniert anschließen möchten, dann nutzen Sie am besten den Eingang AV1 für den Videoplayer und AV2 für die Kamera.
-
Seite 4: Bedientasten Fernbedienung
Bedienungsanleitung Monitor SEC24-7-TFT www.SecurTech24.de Bedientasten Fernbedienung: 1: Ein / Aus 2: VIDEO SELECT: Umschaltung AV1 / AV2 3: im Menü nach oben regeln / weiter 4: MODE SELECT: Umschaltung Videoformat 16:9 / 4:3 5: im Menü nach unten regeln / zurück 6: MENU:Bildschirmmenü... - Seite 5 Bedienungsanleitung Monitor SEC24-7-TFT www.SecurTech24.de RESET: hierüber werden die Standardeinstellungen abgerufen. • UNTEN RD: verschiedene Einstellungen von Bildschirmspiegelungen: normal ohne • Spiegelung, normal horizontal gespiegelt, vertikal gespiegelt normal, vertikal gespiegelt seitenverkehrt. Über die vertikalen Spiegelungen ist eine hängende Montage des Monitors...
