Geräte und Zubehör
2.1
Grundkarte CIFX M3042100BM
CIFX M3042100BM-DN\F | Hardware-Beschreibung und Installation
DOC210402UM03DE | Revision 3 | Deutsch | 2023-06 | Freigegeben | Öffentlich
Die für die Installation und den Betrieb wichtigen Geräteelemente können
Sie aus der nachfolgenden Darstellung mit Legende jeweils über eine
Nummer ersehen.

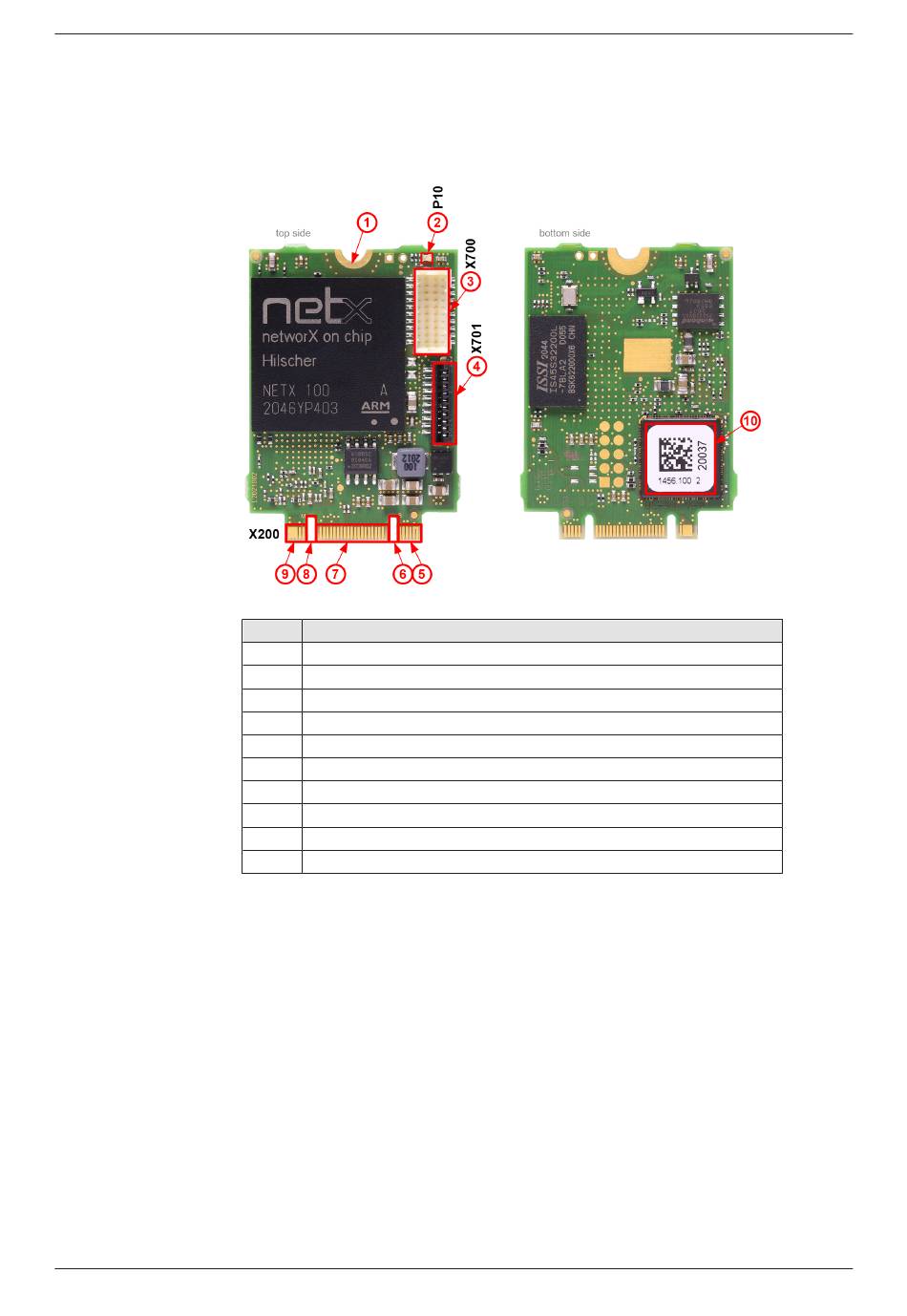

Abbildung 1: Grundkarte CIFX M3042100BM
Nr.
Beschreibung
(1)
Bohrung (mit Massekontakt) zur Befestigung der PC-Karte
(2)
System-LED (gelb/grün)
(3)
Kabelstecker Ethernet (X700, 20-polig)
(4)
Kabelstecker Feldbus (X701, 10-polig)
(5)
PCI Express M.2-Bus, Pin 1 bis Pin 11
(6)
PCI Express M.2-Bus, Pin 12 bis Pin 19 (Key B)
(7)
PCI Express M.2-Bus, Pin 20 bis Pin 58
(8)
PCI Express M.2-Bus, Pin 59 bis Pin 66 (Key M)
(9)
PCI Express M.2-Bus, Pin 67 bis Pin 75
(10)
Matrix-Label
Tabelle 4: Legende zur Grundkarte CIFX M3042100BM
