Beschreibung der Empfänger
6.2
Sender
Dieses Dokument behandelt den Sender Sesam 800 L99 PIN.
Wichtige Funktionen sind:
•
Ein Sender ermöglicht die Ansteuerung von bis zu 1000 verschiedenen
Türen.
•
Integriertes hinterleuchtetes Display
•
Optionaler Schrank mit externer Stromversorgung und Antennensteckern
•
Code-Sperre und Sperre der Empfängerwahl
7
Beschreibung der Empfänger
5
6
7
4
14
9
8
Handbuch für Modell SESAM 800 L99 PIN
Version: A0
2
3
1
1
2
3
4
5
6
7
8
9
R1
R2
R3
10 11 12 13

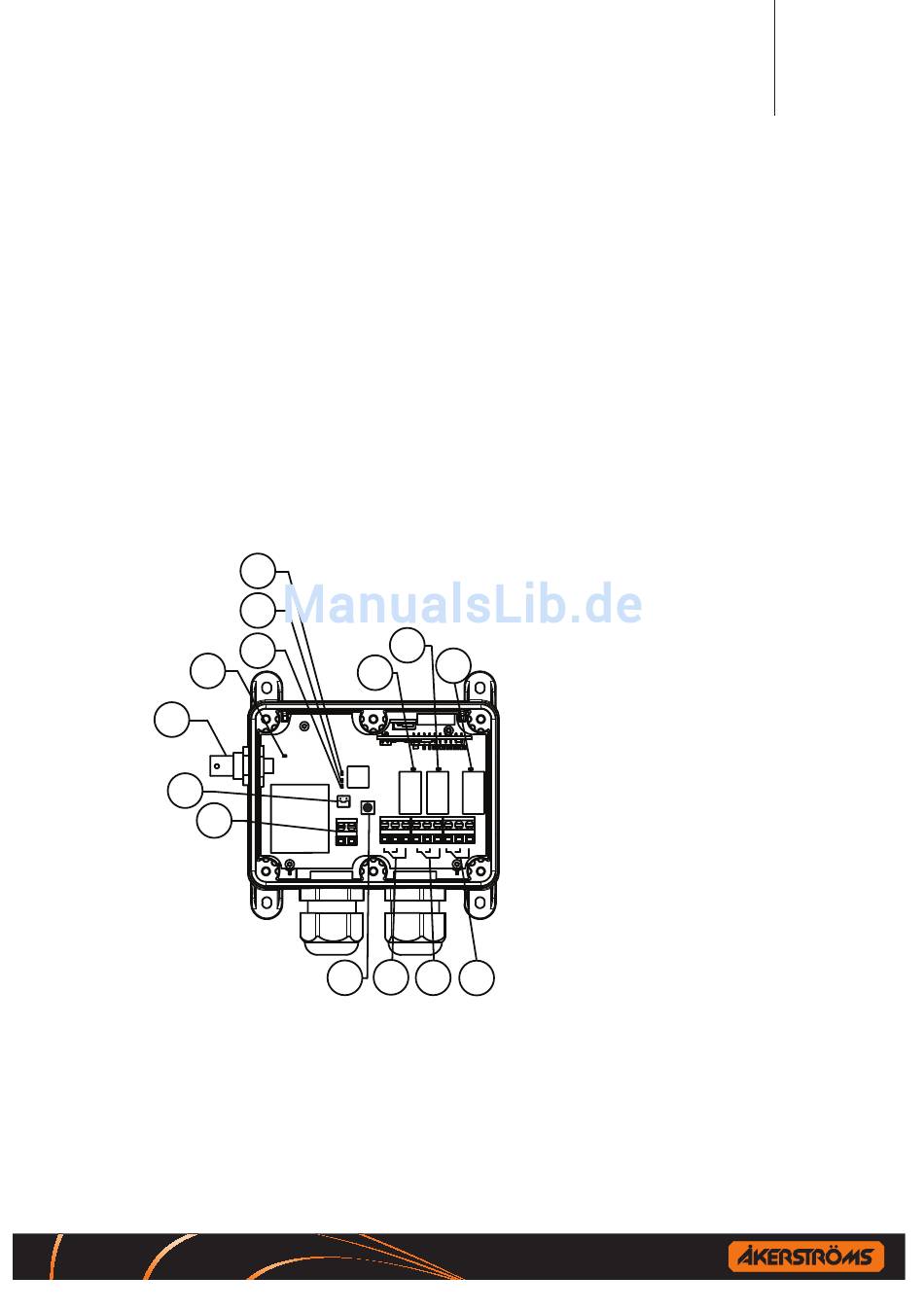

Abbildung 1.
Sesam 800 RX
230 V AC - Anzeigen, Anschlüsse und
Jumper
1. LED 1, Relais 1 Status
2. LED 2, Relais 2 Status
3. LED 3, Relais 3 Status
4. LED 4 Stromversorgung
5. LED 5 Rauschunterdrückung
6. LED 6 Status
7. LED 7 Teach-In
8. Stromanschluss 230 VAC
9. Jumper J1 für Hochsicherheits-
Übertragungsmodus
10. Teach-In/Löschen-Taste
11. Anschluss an Relais 1,
PFEIL NACH OBEN
12. Anschluss an Relais 2, STOPP
13. Anschluss an Relais 3,
PFEIL NACH UNTEN
14. Antennenstecker
Dokument-ID: 948203-000 DE
Autor: SH
7 (32)
