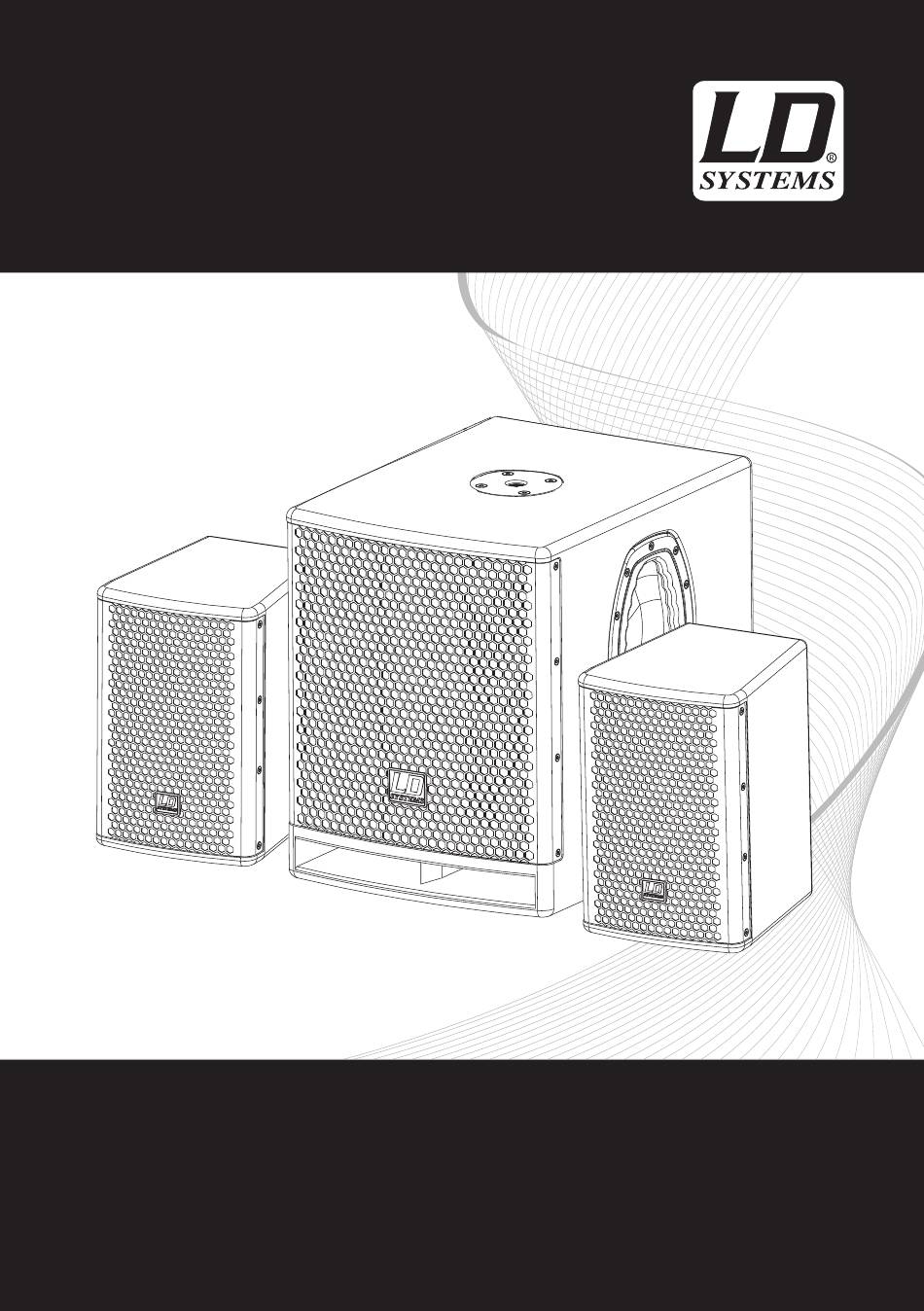

USER´S MANUAL
BEDIENUNGSANLEITUNG
MANUEL D`UTILISATION
MANUAL DE USUARIO
INSTRUKCJA OBSŁUGI
MANUALE D' USO

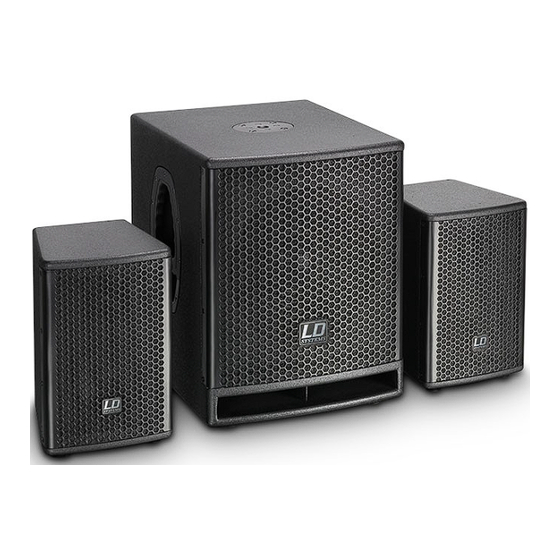

LD DAVE G³ SERIES
ACTIVE 2.1 DSP BASED PA SYSTEM
LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für LD Systems LD DAVE G3-Serie

Inhaltszusammenfassung für LD Systems LD DAVE G3-Serie

  • Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D`UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D‘ USO LD DAVE G³ SERIES ACTIVE 2.1 DSP BASED PA SYSTEM LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³...
  • Seite 2 For information about LD-Systems check out our website WWW.LD-SYSTEMS.COM Introduction The LD Systems Dave G³ series loudspeakers are designed for professional use. They offer DSP based 2.1 sound re- inforcement units with high quality components, powerful amplification and a well balanced sound across the entire range of frequencies, all at a very fair price.
  • Seite 3 LD DAVE G³ SERIES ACTIVE 2.1 DSP BASED PA SYSTEM LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³...

  • Seite 4: Preventive Measures

    PREVENTIVE MEASURES: 1. Please read this information carefully. 2. Keep all information and instructions in a safe place. 3. Please follow the instructions. 4. Please observe all warnings. Don‘t remove safety instructions or any other information located on the device. 5.
  • Seite 5 PREVENTIVE MEASURES: 27. During transport, make certain that the equipment being transported cannot fall down and possibly cause personal injuries and/or property damage. 28. If your device no longer works properly, if it has been exposed to liquids or an object has fallen inside it or if it has been damaged in some other manner, turn the device off immediately und unplug the power plug.

  • Seite 6: Operating

    INSTALLATION & OPERATING: INSTALLATION Please place subwoofers and satellite speaker stands on stable and even ground. Do not place subwoofers and satellite speakers on mobility carts, chairs, tables or something similar in order to prevent accidents. We recommend Adam Hall speaker stand SPS56 or speaker pole SPS822 (M20 thread, mounted on subwoofer) and mounting fork for speaker stands SPS823 for use with the LD DAVE G³...

  • Seite 7: Optional Accessories

    OPTIONAL ACCESSORIES: CASTOR BOARD + PROTECTIVE COVER FOR SUBWOOFERS AND SATELLITES CASTOR BOARD LDDAVE10G3SET 38110G3 LDDAVE12G3SET 38112G3 38115G3 LDDAVE15G3SET PROTECTIVE COVERS FOR SATELLITES PROTECTIVE COVER FOR SUBWOOFER LDD10G3SATBAG LDD10G3SUBBAG LDD12G3SATBAG LDD12G3SUBBAG LDD15G3SATBAG LDD15G3SUBBAG 2 X SPEAKER STANDS WITH TRANSPORT BAG + 2 X SPEAKER CABLES 2 X SPEAKER STANDS WITH TRANSPORT BAG (2 X 1,5MM²...
  • Seite 8 BACK PANEL LDDAVE10G³: 9 10 11...

  • Seite 9: Control Elements

    CONTROL ELEMENTS: MAIN LEVEL Main volume control of the 2.1 loudspeaker system. Volume of subwoofer and satellites affected in same way. SUB PHASE Inverts the phase of subwoofer (0°, 180°). SUB LEVEL Volume control of subwoofer. Adjust the volume of the subwoofer in relation to satellites. Recommended setting centre position (12:00h).

  • Seite 10: Sub Phase

    BACK PANEL LDDAVE12G³ (shown) & LDDAVE15G³: 10 11 12 13 MAIN LEVEL Main volume control of the 2.1 loudspeaker system. Volume of subwoofer and satellites affected in same way. SUB PHASE Inverts the phase of subwoofer (0°, 180°). SUB LEVEL Volume control of subwoofer.
  • Seite 11 CONTROL ELEMENTS: LINE INPUT (LEFT/RIGHT) Unbalanced RCA line input. LINE INPUT (LEFT/RIGHT) Balanced XLR/6.3 mm jack (combo) line input. SAT POWER OUT (LEFT/RIGHT) Powered Speakon compatible output for LD DAVE G³ series. LINE DIRECT OUTPUT (LEFT / RIGHT) Balanced XLR output which allows you to connect active loudspeakers etc. Provides same signal as input signal.
  • Seite 12 SPECIFICATIONS:...

  • Seite 15: Manufacturer´s Declarations

    MANUFACTURER´S DECLARATIONS: LIMITED WARRANTY This Limited Warranty applies to the Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo and Emi- nence branded products. The statutory warranty rights towards the seller are not affected by this guarantee. In fact, it justifies, additional independent warranty claims towards Adam Hall.

  • Seite 16: Limitation Of Liability

    MANUFACTURER´S DECLARATIONS: LIMITATION OF LIABILITY If your Adam Hall branded hardware product fails to work as warranted above, your sole and exclusive remedy shall be repair or replacement. Adam Halls’ maximum liability under this limited warranty is expressly limited to the lesser of the price you have paid for the product or the cost of repair or replacement of any hardware components that malfunction in conditions of normal use.

  • Seite 17: Weee-Declaration

    MANUFACTURER´S DECLARATIONS: WEEE-DECLARATION Your LD-Systems product was developed and manufactured with high quality materials and components wich can be recycled and/or reused. This symbol indicates that electrical and electronic equipment must be disposed of separately from normal waste at the end of its operational lifetime. Please dispose of this product by bringing it to your local collection point or recycling centre for such equipment.

  • Seite 18: Einführung

    Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedienungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. Weitere Informationen zu Produkten von LD Systems erhalten Sie auf unserer Internet-Seite WWW.LD-SYSTEMS.COM.
  • Seite 19 LD DAVE G³ SERIE AKTIVES 2.1 PA-SYSTEM MIT DSP LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³...

  • Seite 20: Sicherheitshinweise

    SICHERHEITSHINWEISE: 1. Lesen Sie diese Anleitung bitte sorgfältig durch. 2. Bewahren Sie alle Informationen und Anleitungen an einem sicheren Ort auf. 3. Befolgen Sie die Anweisungen. 4. Beachten Sie alle Warnhinweise. Entfernen Sie keine Sicherheitshinweise oder andere Informationen vom Gerät. 5.
  • Seite 21 SICHERHEITSHINWEISE: und mit gleichen Werten. Sollte die Sicherung wiederholt auslösen, wenden Sie sich bitte an ein autorisiertes Servicezentrum. 24. Um das Gerät vollständig vom Stromnetz zu trennen, entfernen Sie das Netzkabel. 25. Wenn Ihr Gerät mit einem Volex-Netzanschluss bestückt ist, muss der passende Volex-Gerätestecker entsperrt werden, bevor er entfernt werden kann.

  • Seite 22: Installation & Bedienung

    INSTALLATION & BEDIENUNG: INSTALLATION Wählen Sie für die Subwoofer und die Satelliten einen stabilen und ebenen Aufstellort. Um Unfälle zu vermeiden, stellen Sie Subwoofer und Satelliten nicht auf Rollwagen, Stühlen, Tischen oder ähnlichem auf. Zur Befestigung der LD DAVE G³ Satelliten empfehlen wir das Adam Hall Lautsprecherstativ SPS56 oder das Distanzrohr SPS822 (mit M20 Gewinde, zur Montage auf dem Subwoofer) sowie die SPS823 Gabel für Boxenständer.

  • Seite 23: Optionales Zubehör

    OPTIONALES ZUBEHÖR: ROLLENBRETT + SCHUTZHÜLLE FÜR SUBWOOFER UND SATELLITEN ROLLENBRETT LDDAVE10G3SET 38110G3 LDDAVE12G3SET 38112G3 38115G3 LDDAVE15G3SET SCHUTZHÜLLEN FÜR SATELLITEN SCHUTZHÜLLEN FÜR SUBWOOFER LDD10G3SATBAG LDD10G3SUBBAG LDD12G3SATBAG LDD12G3SUBBAG LDD15G3SATBAG LDD15G3SUBBAG 2 X BOXENSTÄNDER MIT TRANSPORTTASCHE + 2 X LAUTSPRECHERKABEL 2 X BOXENSTÄNDER MIT TRANSPORTTASCHE (2 X 1,5 MM²...
  • Seite 24 RÜCKSEITE LDDAVE10G³: 9 10 11...

  • Seite 25: Bedienelemente

    BEDIENELEMENTE: MAIN LEVEL Lautstärkeregler für das 2.1 Lautsprechersystem. Steuert die Gesamtlautstärke von Subwoofer und Satelliten. SUB PHASE Phasenumkehrschalter für den Subwoofer (0°, 180°) SUB LEVEL Lautstärkeregler für den Subwoofer. Steuert die Lautstärke des Subwoofers im Verhältnis zu den Satelliten. Empfohlen wird die Einstellung auf die Mittelposition (12 Uhr). LINE INPUT (LEFT/RIGHT) Unsymmetrischer Line-Eingang (Cinch) LINE INPUT (LEFT/RIGHT)

  • Seite 26: Sub Phase

    RÜCKSEITE LDDAVE12G³ (abgebildet) & LDDAVE15G³: 10 11 12 13 MAIN LEVEL Lautstärkeregler für das 2.1 Lautsprechersystem. Steuert die Gesamtlautstärke von Subwoofer und Satelliten. SUB PHASE Phasenumkehrschalter für den Subwoofer (0°, 180°) SUB LEVEL Lautstärkeregler für den Subwoofer. Steuert die Lautstärke des Subwoofers im Verhältnis zu den Satelliten. Empfohlen wird die Einstellung auf die Mittelposition (12 Uhr).
  • Seite 27 BEDIENELEMENTE: LINE INPUT (LEFT/RIGHT) Unsymmetrischer Line-Eingang (Cinch) LINE INPUT (LEFT/RIGHT) Symmetrischer Line-Eingang (Combo-Buchse XLR/6,3 mm Klinke) SAT POWER OUT (LEFT/RIGHT) Aktiver Ausgang (Speakon) für Satelliten der LD DAVE G³ Serie. LINE DIRECT OUTPUT (LEFT/RIGHT) Symmetrischer XLR-Ausgang zum Anschluss aktiver Lautsprecher etc. Das Eingangssignal wird an diesen Ausgang durchgeschliffen.

  • Seite 28: Technische Daten

    TECHNISCHE DATEN:...

  • Seite 31: Garantiebestimmungen

    HERSTELLERERKLÄRUNGEN: GARANTIEBESTIMMUNGEN Diese Garantie erstreckt sich auf die Marken Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo und Eminence. Die gesetzlichen Gewährleistungsrechte gegenüber dem Verkäufer werden von dieser Garantie nicht berührt. Viel- mehr begründet diese Garantie zusätzliche selbständige Ansprüche gegenüber Adam Hall.

  • Seite 32: Haftungsbeschränkung

    HERSTELLERERKLÄRUNGEN: Diese Bestimmungen und Bedingungen stellen die vollständige und ausschließliche Garantievereinbarung zwi- schen Ihnen und Adam Hall für das von Ihnen erworbene Adam Hall Produkt dar. HAFTUNGSBESCHRÄNKUNG Wenn das unter der Marke Adam Hall vertriebene Produkt nicht entsprechend der obigen Garantie funktioniert, besteht Ihr alleiniger und ausschließlicher Anspruch aus dieser Garantie in der Reparatur oder dem Ersatz.

  • Seite 33: Batterien Und Akkus

    WEEE-DEKLARATION Ihr LD-Systems Produkt wurde unter der Verwendung hochwertiger Materialien und Komponenten die wiedever- wertet oder wieder verwendet werden können hergestellt. Dieses Symbol weist darauf hin, dass elektronische Geräte nicht im normalen Hausmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät bitte fachgerecht bei einer entsprechenden Stelle für Elektromüll und helfen Sie dabei unsere Umwelt zu schützen.
  • Seite 34 Pour plus d'informations à propos de LD-Systems, visitez notre site Web, WWW.LD-SYSTEMS.COM Introduction Les enceintes LD Systems de la gamme Dave G² sont conçues pour une utilisation professionnelle. Ces systèmes de sonorisation de type 2.1 intègrent des fonctions DSP, des composants de haute qualité, des circuits d'amplification de grande puissance, pour un son équilibré...
  • Seite 35 LD DAVE G³ SERIES SYSTÈME DE SONORISATION ACTIF 2.1 AVEC FONCTIONS DSP LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³...

  • Seite 36: Mesures Préventives

    MESURES PRÉVENTIVES : 1. Veuillez lire attentivement ces instructions. 2. Gardez ces instructions et informations en lieu sûr. 3. Veuillez suivre ces instructions. 4. Veuillez respecter tous les avertissements. N'enlevez pas les instructions de sécurité ou toute autre informati- on collée sur l'appareil. 5.
  • Seite 37 MESURES PRÉVENTIVES : 25. If your device is equipped with a Volex power connector, the matching Volex device plug must be unlocked in order to disconnect it. Du même coup, toute sollicitation sur le cordon secteur est susceptible de déplacer l'appareil, ce qui peut provoquer des blessures et/ou des dégâts matériels.

  • Seite 38: Installation & Utilisation

    INSTALLATION & UTILISATION : INSTALLATION Veuillez placer le caisson de basses et les pieds des satellites sur une surface stable et régulière. Ne posez pas les caissons de basses ni les enceintes satellites sur des chariots de transport, des chaises, des tables ou supports instables similaires, afin d'éviter tout accident.

  • Seite 39: Accessoires Optionnels

    ACCESSOIRES OPTIONNELS : CHARIOT À ROULETTES ET HOUSSE DE PROTECTION POUR CHARIOT À ROULETTES CAISSONS DE GRAVES ET SATELLITES 38110G3 LDDAVE10G3SET 38112G3 38115G3 LDDAVE12G3SET LDDAVE15G3SET HOUSSES DE PROTECTION POUR SATELLITES HOUSSE DE PROTECTION POUR CAISSON LDD10G3SATBAG DE BASSES LDD12G3SATBAG LDD10G3SUBBAG LDD15G3SATBAG LDD12G3SUBBAG LDD15G3SUBBAG...
  • Seite 40 PANNEAU ARRIÈRE LDDAVE10G³: 9 10 11...

  • Seite 41: Éléments De Contrôle

    ÉLÉMENTS DE CONTRÔLE : MAIN LEVEL Potentiomètre de réglage de volume général du système de sonorisation 2.1. Le volume du caisson de basses et celui des enceintes satellites est affecté de la même façon. SUB PHASE Ce sélecteur inverse la polarité du caisson de basses (phase 0° / 180°) si nécessaire. SUB LEVEL Potentiomètre de réglage de volume du caisson de basses.

  • Seite 42: Sub Phase

    PANNEAU ARRIÈRE LDDAVE12G³ (photo) & LDDAVE15G³: 10 11 12 13 MAIN LEVEL Potentiomètre de réglage de volume général du système de sonorisation 2.1. Le volume du caisson de basses et celui des enceintes satellites est affecté de la même façon. SUB PHASE Ce sélecteur inverse la polarité...
  • Seite 43 ÉLÉMENTS DE CONTRÔLE : LINE INPUT (GAUCHE/DROITE) Entrée asymétrique au niveau ligne, sur connecteurs RCA LINE INPUT (GAUCHE/DROITE) Entrée symétrique au niveau ligne, sur connecteurs Combo (mixtes XLR/jack 6,35 mm) SAT POWER OUT (GAUCHE/DROITE) Sortie au niveau haut-parleur sur connecteur compatible Speakon, pour satellites LD DAVE G³. LINE DIRECT OUTPUT (GAUCHE / DROITE) Sorties symétriques sur connecteur XLR, pour connexion d'enceintes actives etc.
  • Seite 44 CARACTÉRISTIQUES:...

  • Seite 47: Garantie Limitée

    DECLARATIONS DU FABRICANT : GARANTIE LIMITÉE: Cette garantie limitée s’applique aux produits de la marque Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo et Eminence. Les droits inhérents à la garantie légale vis-à-vis du revendeur ne sont pas affectés par cette garantie. En fait elle justifie d’une garantie supplémentaire indépendante auprès de la société...
  • Seite 48 DECLARATIONS DU FABRICANT : LIMITATION OF LIABILITY Si votre produit Adam Hall devait ne pas fonctionner correctement, votre seul et unique dédommagement sera la réparation du produit ou son remplacement. La responsabilité maximale imputable à Adam Hall dans le cadre de cette garantie limitée se limite au montant le plus bas.
  • Seite 49 DECLARATION WEEE Votre produit LD-Systems a été développé et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et/ou réutilisés. Ce symbole indique que les appareils électriques et électroniques, à la fin de leur durée de vie opérationnelle, doivent être gérés séparément des déchets ordinaires. Veuillez apporter ce produit au point de collecte ou centre de recyclage local prévu pour de tels appareils.
  • Seite 50 Si desea obtener información sobre LD-Systems, visite nuestro sitio web WWW.LD-SYSTEMS.COM Introducción Los altavoces de la serie Dave G³ de LD Systems son ideales para un refuerzo de sonido profesional. Son sistemas de sonido 2.1 con DSP y componentes de alta calidad, gran amplificación, un sonido equilibrado en toda la banda de audio y todo ello a un precio razonable.
  • Seite 51 SERIE LD DAVE G³ SISTEMA DE PA ACTIVO 2.1 CON DSP LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³...

  • Seite 52: Medidas De Seguridad

    MEDIDAS DE SEGURIDAD: 1. Lea detenidamente este manual. 2. Guarde el manual para poder consultarlo en el futuro. 3. Siga las instrucciones del manual. 4. Tenga en cuenta las advertencias de seguridad. No quite las instrucciones de seguridad ni cualquier otra información indicada en el equipo.
  • Seite 53 MEDIDAS DE SEGURIDAD: materiales. Por tanto, asegúrese de instalar los cables con sumo cuidado. 26. Si es probable que caiga un rayo por una tormenta eléctrica o si no va a emplear el equipo durante mucho tiempo, desenchufe el cable eléctrico. 27.
  • Seite 54 INSTALACIÓN Y FUNCIONAMIENTO: INSTALACIÓN Coloque el subwoofer y los soportes de satélites en una superficie estable y plana. No coloque el subwoofer ni los soportes de satélites en carritos móviles, sillas, mesas o sitios similares donde puedan provocar accidentes. Para instalar los satélites LD DAVE G³, se recomienda el soporte para bafle SPS56 de Adam Hall o la barra de extensión SPS822 (rosca M20, montada sobre el subwoofer) y el soporte en T SPS823 para bafle.

  • Seite 55: Accesorios Opcionales

    ACCESORIOS OPCIONALES: PLATAFORMA + FUNDAS PROTECTORAS PARA SUBWOOFER Y SATÉLITES PLATAFORMA DE TRANSPORTE LDDAVE10G3SET 38110G3 LDDAVE12G3SET 38112G3 38115G3 LDDAVE15G3SET FUNDAS PROTECTORAS PARA SATÉLITES FUNDA PROTECTORA PARA SUBWOOFER LDD10G3SATBAG LDD10G3SUBBAG LDD12G3SATBAG LDD12G3SUBBAG LDD15G3SATBAG LDD15G3SUBBAG 2 SOPORTES PARA BAFLES Y BOLSA DE TRANSPORTE 2 SOPORTES PARA BAFLES Y BOLSA DE TRANSPORTE + 2 CABLES DE ALTAVOZ...
  • Seite 56 PANEL POSTERIOR DEL LDDAVE10G³: 9 10 11...
  • Seite 57 CONTROLES: MAIN LEVEL Control del volumen general del sistema 2.1. Afecta tanto al subwoofer como a los satélites. SUB PHASE Invierte la fase del subwoofer (0°, 180°). SUB LEVEL Control del volumen del subwoofer. Ajusta el volumen del subwoofer en relación con el de los satélites. Se recomienda dejarlo en la posición central (12 en punto).

  • Seite 58: Sub Phase

    PANEL POSTERIOR DEL LDDAVE12G³ Y DEL LDDAVE15G³: (figura) 10 11 12 13 MAIN LEVEL Control del volumen general del sistema 2.1. Afecta tanto al subwoofer como a los satélites. SUB PHASE Invierte la fase del subwoofer (0°, 180°). SUB LEVEL Control del volumen del subwoofer.
  • Seite 59 CONTROLES: LINE INPUT (LEFT/RIGHT) Entrada de línea RCA no balanceada. LINE INPUT (LEFT/RIGHT) Entrada de línea balanceada por XLR/jack de 6,3 mm (combo). SAT POWER OUT (LEFT/RIGHT) Salida de potencia, conector compatible Speakon, para la serie LD DAVE G³. LINE DIRECT OUT (LEFT / RIGHT) Salida XLR balanceada para conectar un altavoz activo, por ejemplo.

  • Seite 60: Características Técnicas

    CARACTERÍSTICAS TÉCNICAS:...

  • Seite 63: Declaración Del Fabricante

    DECLARACIÓN DEL FABRICANTE: GARANTÍA LIMITADA Esta garantía limitada se aplica a los productos de la marca Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo y Eminence. No afecta a los derechos de garantía legal que asume el vendedor. De hecho, le concede al usuario derechos adicionales ante Adam Hall, independientes de la garantía legal.

  • Seite 64: Limitación De Responsabilidad

    DECLARACIÓN DEL FABRICANTE: LIMITACIÓN DE RESPONSABILIDAD Si su producto Adam Hall no funciona de acuerdo con las garantías mencionadas arriba, tendrá derecho exclusi- vamente a la reparación o sustitución del mismo. La responsabilidad máxima de Adam Hall en virtud de los tér- minos de esta garantía está...

  • Seite 65: Pilas Y Acumuladores

    DECLARACIÓN SOBRE WEEE Este producto LD-Systems se ha desarrollado y fabricado con materiales y componentes de alta calidad que se pueden reciclar o reutilizar. Este símbolo indica que los equipos eléctricos y electrónicos deben separarse del resto de residuos comunes al final de su vida útil. Para desechar este producto, llévelo al punto de recogida municipal o al centro de reciclaje específico para este tipo de equipos.
  • Seite 66 Dziękujemy za wybranie firmy LD Systems! Zaprojektowaliśmy ten produkt tak, aby działał sprawnie przez wiele lat. LD Systems gwarantuje wysoką jakość produktów swoją marką i wieloma latami doświadczenia jako producent. Dokładne zapoznanie się z niniejszą instrukcją pozwoli szybko cieszyć się w pełni z nowego produktu firmy LD Systems.
  • Seite 67 LD DAVE SERII G³ AKTYWNY SYSTEM PA 2.1 Z CYFROWYM PRZETWARZANIEM SYGNAŁU (DSP) LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³...

  • Seite 68: Środki Ostrożności

    ŚRODKI OSTROŻNOŚCI: 1. Uważnie przeczytaj poniższe informacje. 2. Przechowuj wszystkie informacje i instrukcje w bezpiecznym miejscu. 3. Postępuj zgodnie z instrukcją obsługi. 4. Przestrzegaj wszystkich ostrzeżeń. Nie usuwaj instrukcji bezpieczeństwa ani żadnych innych informacji umies- zczonych na urządzeniu. 5. Używaj urządzenia tylko zgodnie z jego przeznaczeniem. 6.
  • Seite 69 ŚRODKI OSTROŻNOŚCI: 23. WAŻNE: Bezpiecznik wymieniaj wyłącznie na bezpiecznik tego samego rodzaju i o tej samej wartości znamio- nowej. Jeśli bezpiecznik wielokrotnie przepala się, należy skontaktować się z autoryzowanym serwisem. 24. Aby całkowicie odłączyć urządzenie od zasilania, należy wyciągnąć wtyk z gniazda zasilania. 25.

  • Seite 70: Instalacja I Obsługa

    INSTALACJA I OBSŁUGA: INSTALACJA Umieścić statywy na subwoofer i kolumny na stabilnym i równym podłożu. Aby zapobiec wypadkom, nie należy umieszczać subwooferów i kolumn na ruchomych wózkach, krzesłach, stołach ani w innych podobnych miejscach. Zaleca się używanie statywów kolumnowych SPS56 marki Adam Hall lub łącznika kolumnowego SPS822 (z gwintem M20 mocowanym do subwoofera) oraz poprzeczki do statywu kolumnowego SPS823 przeznaczonej do użytku z kolumnami DAVE G³...
  • Seite 71 OPCJONALNE DODATKI: PŁYTA Z KÓŁKAMI NASTAWNYMI + POKROWIEC OCHRONNY NA PODSTAWA NA KÓŁKACH SUBWOOFERY I KOLUMNY SAMONASTAWNYCH LDDAVE10G3SET 38110G3 38112G3 LDDAVE12G3SET 38115G3 LDDAVE15G3SET POKROWCE OCHRONNE NA KOLUMNY POKROWIEC OCHRONNY NA SUBWOOFER LDD10G3SATBAG LDD10G3SUBBAG LDD12G3SATBAG LDD12G3SUBBAG LDD15G3SATBAG LDD15G3SUBBAG 2 X STATYWY KOLUMNOWE Z TORBĄ TRANSPORTOWĄ...
  • Seite 72 PANEL TYLNY LDDAVE10G³: 9 10 11...

  • Seite 73: Elementy Sterowania

    ELEMENTY STEROWANIA: MAIN LEVEL Główny regulator głośności systemu głośników 2.1. Głośność subwoofera i kolumn zmieniana jest tak samo. SUB PHASE Odwrócenie fazy subwoofera (0°-180°). SUB LEVEL Regulator głośności subwoofera. Dostosowuje głośność subwoofera w stosunku do kolumn. Zaleca się ustawienie w pozycji środkowej (na godzinie 12.00). LINE INPUT (LEFT/RIGHT) Niezbalansowane wejście liniowe RCA LINE INPUT (LEFT/RIGHT)

  • Seite 74: Sub Phase

    PANEL TYLNY LDDAVE12G³ (na rysunku) oraz LDDAVE15G³: 10 11 12 13 MAIN LEVEL Główny regulator głośności systemu głośników 2.1. Głośność subwoofera i kolumn zmieniana jest tak samo. SUB PHASE Odwrócenie fazy subwoofera (0°-180°). SUB LEVEL Regulator głośności subwoofera. Dostosowuje głośność subwoofera w stosunku do kolumn. Zaleca się ustawienie w pozycji środkowej (na godzinie 12.00).
  • Seite 75 ELEMENTY STEROWANIA: LINE INPUT (LEFT/RIGHT) Niezbalansowane wejście liniowe RCA LINE INPUT (LEFT/RIGHT) Zbalansowane wyjście liniowe XLR/6,3 mm jack (combo) SAT POWER OUT (LEFT/RIGHT) Zasilane wyjście Speakon dla głośników LD serii DAVE G³. BEZPOŚREDNIE WYJŚCIE LINIOWE (K. LEWY / K. PRAWY) Zbalansowane wyjście XLR, umożliwiające podłączenie głośników aktywnych itp.
  • Seite 76 SPECYFIKACJE:...

  • Seite 79: Deklaracje Producenta

    DEKLARACJE PRODUCENTA: OGRANICZONA GWARANCJA Ta Ograniczona Gwarancja dotyczy produktów marek Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo oraz Eminence. Niniejsza gwarancja nie wpływa na prawa gwarancyjne wynikające z przepisów lokalnych. Jest to dodatkowa, niezależna gwarancja ze strony firmy Adam Hall.

  • Seite 80: Ograniczenie Odpowiedzialności

    DEKLARACJE PRODUCENTA: OGRANICZENIE ODPOWIEDZIALNOŚCI Jeśli Twój produkt Adam Hall nie działa prawidłowo, wskazanym i wyłącznym rozwiązaniem jest naprawa lub wymiana. Maksymalna odpowiedzialność firmy Adam Hall w związku z niniejszą gwarancją ogranicza się maksymalnie do kwoty równej cenie zakupu produktu lub kosztom naprawy lub wymiany komponentów sprzętowych, które uległy uszkodzeniu lub nie działają...

  • Seite 81: Baterie I Akumulatory

    DEKLARACJA-WEEE Twój produkt LD Systems został zaprojektowany i wykonany z wysokiej jakości materiałów i komponentów, które można poddać recyklingowi i/lub użyć ponownie. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny należy składować osobno od normalnych odpadów po zakończeniu użytkowania. Prosimy, przekaż ten produkt do lokalnego punktu zbiórki lub centrum recyklingowego przeznaczonego dla tego typu sprzętu.
  • Seite 82 Per ottenere informazioni su LD-Systems consultate il nostro sito web WWW.LD-SYSTEMS.COM Introduzione Gli altoparlanti della serie Dave G³ di LD Systems sono stati progettati per un uso professionale. Si tratta di dispositivi di "sound reinforcement" 2.1 con DSP con componenti di alta qualità, grande amplificazione e un suono equilibrato in tutta la gamma delle frequenze, il tutto a un prezzo ragionevole.
  • Seite 83 SERIE LD DAVE G³ SISTEMA PA ATTIVO 2.1 CON DSP LDDAVE10G³ / LDDAVE12G³ / LDDAVE15G³...
  • Seite 84 MISURE PREVENTIVE: 1. Leggere attentamente queste informazioni. 2. Conservare le informazioni e istruzioni in un luogo sicuro. 3. Seguire le istruzioni. 4. Osservare tutte le avvertenze. Non togliere le istruzioni di sicurezza o qualsiasi altra informazione che si trova sul dispositivo. 5.
  • Seite 85 MISURE PREVENTIVE: 24. Per scollegare completamente il dispositivo dell'alimentazione, bisogna staccare il la spina. 25. Se il dispositivo è dotato di un connettore Volex, bisognerà sbloccare il Volex del dispositivo per poterlo scollegare. Ciò significa anche che se si tira il cavo di alimentazione si può spostare il dispositivo causando danni personali e/o materiali.

  • Seite 86: Installazione E Funzionamento

    INSTALLAZIONE E FUNZIONAMENTO: INSTALLAZIONE Collocare il subwoofer e i supporti per i satelliti su una superficie stabile e piatta. Non collocare il subwoofer e i supporti per i satelliti su carrelli mobili, sedie, tavoli o oggetti simili per evitare incidenti. Consigliamo di utilizzare il supporto per altoparlanti SPS56 o il distanziale a tubo a incastro SPS822 (filettatura M20, montato sul subwoofer) e la forcella per treppiede per casse SPS823 di Adam Hall per i satelliti LD DAVE G³.

  • Seite 87: Accessori Opzionali

    ACCESSORI OPZIONALI: PIATTAFORMA DI TRASPORTO + BORSE DI TRASPORTO PER PIATTAFORMA DI TRASPORTO SUBWOOFER E SATELLITI 38110G3 LDDAVE10G3SET 38112G3 38115G3 LDDAVE12G3SET LDDAVE15G3SET BORSE DI TRASPORTO PER SATELLITI BORSA DI TRASPORTO PER SUBWOOFER LDD10G3SATBAG LDD10G3SUBBAG LDD12G3SATBAG LDD12G3SUBBAG LDD15G3SATBAG LDD15G3SUBBAG 2 X SUPPORTI PER ALTOPARLANTI CON BORSA DI TRASPORTO 2 X SUPPORTI PER ALTOPARLANTI CON BORSA DI + 2 X CAVI PER ALTOPARLANTI...
  • Seite 88 PANNELLO POSTERIORE DEL LDDAVE10G³: 9 10 11...

  • Seite 89: Elementi Di Controllo

    ELEMENTI DI CONTROLLO: MAIN LEVEL Controllo del volume generale del sistema di altoparlanti 2.1. Riguarda sia il volume del subwoofer che dei satelliti. SUB PHASE Inverte la fase del subwoofer (0°, 180°). SUB LEVEL Controllo del volume del subwoofer. Regolare il volume del subwoofer rispetto a quello dei satelliti. Si consiglia di impostarlo nella posizione centrale (ore 12).
  • Seite 90 PANNELLO POSTERIORE DEL LDDAVE12G³ E DEL LDDAVE15G³: (figura) 10 11 12 13 MAIN LEVEL Controllo del volume generale del sistema di altoparlanti 2.1. Riguarda sia il volume del subwoofer che dei satelliti. SUB PHASE Inverte la fase del subwoofer (0°, 180°). SUB LEVEL Controllo del volume del subwoofer.

  • Seite 91: Dispositivi Di Comando

    DISPOSITIVI DI COMANDO: LINE INPUT (LEFT/RIGHT) Entrata della linea RCA non bilanciata. LINE INPUT (LEFT/RIGHT) Entrata di linea bilanciata con XLR/jack di 6,3 mm (combo). SAT POWER OUT (LEFT/RIGHT) Uscita alimentata compatibile Speakon per la serie LD DAVE G³. LINE DIRECT OUT (LEFT / RIGHT) Uscita XLR bilanciata per collegare, ad esempio, un altoparlante attivo.
  • Seite 92 SPECIFICHE:...

  • Seite 95: Dichiarazioni Del Produttore

    DICHIARAZIONI DEL PRODUTTORE: GARANZIA DEL PRODUTTORE Le seguenti condizioni di garanzia si applicano ai prodotti dei marchi Adam Hall, LD Systems, LD Premium, Defender, Palmer, Cameo e Eminence. La presente dichiarazione di garanzia non influisce sui diritti di garanzia del produttore previsti dalla legge, ma estende ulteriormente tali diritti anche nei confronti della ditta Adam Hall.

  • Seite 96: Limitazione Di Responsabilità

    DICHIARAZIONI DEL PRODUTTORE: DICHIARAZIONI DEL PRODUTTORE: LIMITAZIONEDI RESPONSABILITÀ Nel caso in cui, durante il periodo di garanzia, i prodotti hardware Adam Hall presentino difetti di materiale o di lavorazione (in base alla dichiarazione di garanzia precedente), il solo ed unico diritto del cliente previsto dalla presente garanzia è...
  • Seite 97 DICHIARAZIONE RAEE Il prodotto LD Systems acquistato è stato realizzato tramite l'utilizzo di materiali e componenti di qualità che pos- sono essere riciclati o riutilizzati. Questo simbolo indica che gli apparecchi elettronici non vanno smaltiti assieme ai normali rifiuti domestici indifferenziati. Si prega di smaltire questo apparecchio a norma di legge presso un punto di raccolta per rifiuti elettronici contribuendo così...
