Schnittstellen; Isolationsanforderungen Für Den Anschluss Von Externen Equipment; Anschluss Pt100-Temperaturfühler - Julabo DYNEO DD Originalbetriebsanleitung

Produktbeschreibung
5.4

Schnittstellen

Pos : 25 /=== T echnisc he Dokum entation/=== MOD- Allgemei n [Ei nzelm odul e]/M OD-EIN --- [Ei nführ ung i n ein T hema]/02_Besc hrei ben/MOD-EIN_Sc hnittstellen_003_T herm ostate --- Variante_001 ers etz en w enn übers etzt @ 8\m od_1668002906195_6.docx @ 62834 @ @ 1
Pos : 26 /=== T echnisc he Dokum entation/=== MOD- Allgemei n [Ei nzelm odul e]/M OD-SE0 --- [Sekti on, Übersc hriften]/MOD- SE3/02_Beschr eiben/MOD- SE3_Is olati onsanforderungen für den Ansc hluss v on ex ter nen Equi pment @ 9\m od_1674465984354_6.docx @ 65369 @ 3 @ 1
5.4.1 Isolationsanforderungen für den Anschluss von externen
Equipment
Pos : 27 /=== T echnisc he Dokum entation/=== MOD- Allgemei n [Ei nzelm odul e]/M OD-EIN --- [Ei nführ ung i n ein T hema]/02_Besc hrei ben/MOD-EIN_Sc hnittstellen_004_T herm ostate - Isol ati ons anforderung ex ernes Equi pm ent @ 9\m od_1674138846245_6.docx @ 65337 @ @ 1
Pos : 28.1 /=== Technisc he Dokum entation/=== MOD- Allgemei n [Einzelm odule]/M OD-SE0 --- [Sektion, Übersc hriften]/MOD- SE3/02_Beschr eiben/MOD- SE3_Ansc hluss Pt100-T em per aturfühler @ 3\m od_1582618858829_6.docx @ 29237 @ 3 @ 1
5.4.2 Anschluss Pt100-Temperaturfühler
Pos : 28.2 /=== Technisc he Dokum entation/=== MOD- Allgemei n [Einzelm odule]/M OD-EIN --- [Ei nführ ung i n ein T hema]/02_Besc hrei ben/M OD-EIN_Anschl uss Pt100-T emperaturfühler _001 @ 3\mod_1582619281534_6.docx @ 29250 @ @ 1
Pos : 28.3 /=== Technisc he Dokum entation/=== MOD- Allgemei n [Einzelm odule]/M OD-BIM --- [Besc hreibung mit Bild]/02_Besc hrei ben/M OD-BIM _Ansc hluss Pt100-Tem peraturfühl er_90mm @ 3\m od_1582620087795_6.docx @ 29274 @ @ 1
Pos : 28.4 /=== Technisc he Dokum entation/=== MOD- Allgemei n [Einzelm odule]/M OD-TAB --- [Besc hrei bung i n T abelle, ggf. mit Abbil dungen]/02_Besc hreiben/MOD-T AB_Ans chl uss _Pt100-T em per aturfühler _Pi n-Beleg ung_[BA]_001 @ 3\mod_1582620956279_6.docx @ 29296 @ @ 1
18
Der Abschnitt beschreibt die am Gerät vorhandenen elektronischen
Schnittstellen.
Für einen sicheren Betrieb dürfen die Schnittstellen ausschließlich in ihrer jeweils
zulässigen Spezifikation betrieben werden.
Externes Equipment welches an den Thermostat angeschlossen wird muss
verstärkt oder doppelt vom Netz isoliert sein und die maximalen Spannungen
müssen unter den Werten von 30 VAC / 60 VDC liegen.
Beachten Sie zusätzlich die maximalen Spannungsangaben der technischen
Spezifikationen zu den einzelnen Schnittstellen.
An der Buchse ext. Pt100 wird ein externer Pt100-Temperaturfühler
angeschlossen. Der folgende Abschnitt beschreibt die Verdrahtung der Buchse
sowie der Anschlussleitung des Temperaturfühlers.

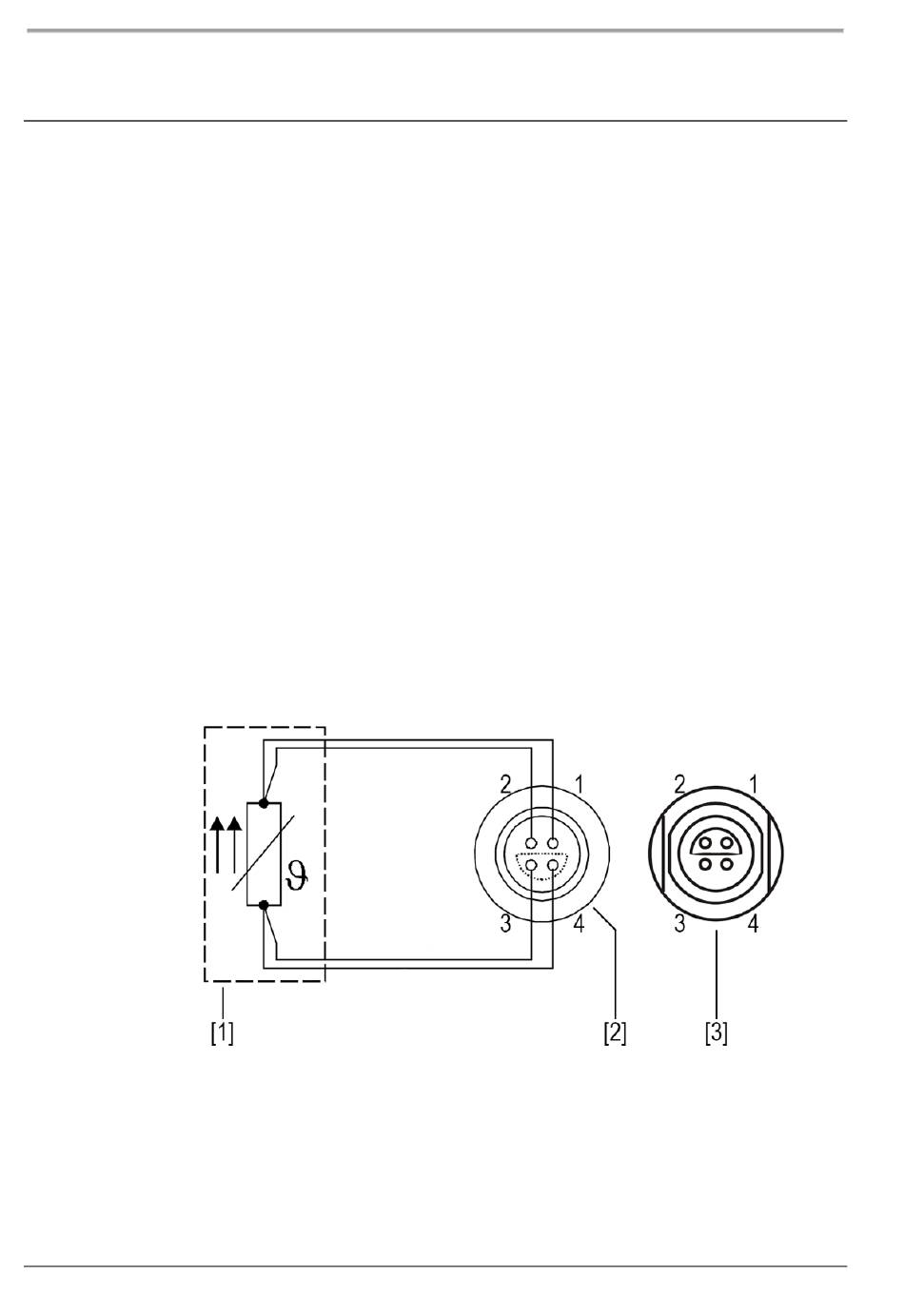

Anschluss externer Temperaturfühler Pt100
[1] Temperaturfühler Pt100
[2] Stecker, Ansicht Lötseite
[3] Anschlussbuchse am Gerät
