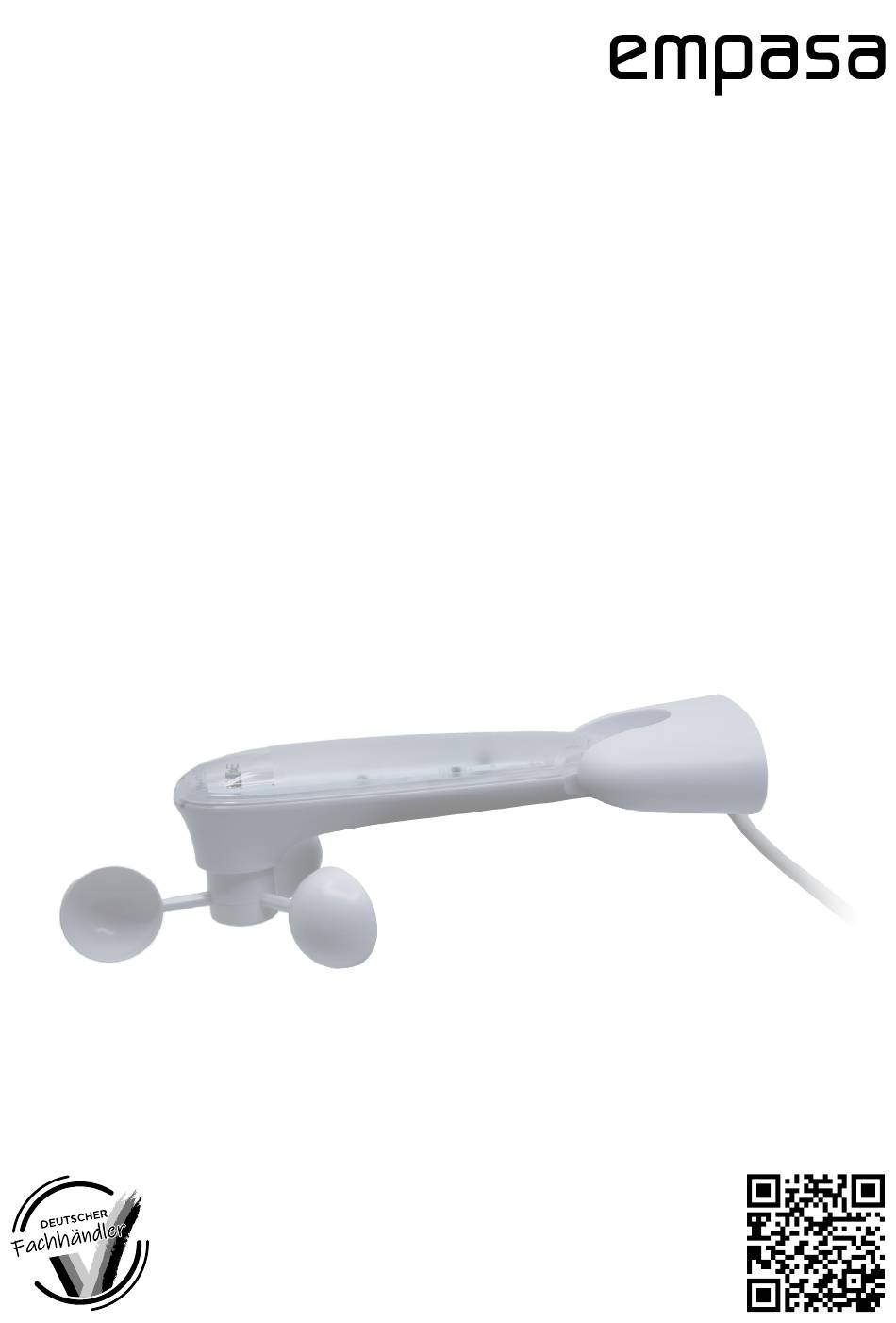

- Seite 1 Montageanleitung WIND- UND SONNENSENSOR FÜR ELEKTRISCHE MARKISEN Weitere Infos:...
-
Seite 2: Inhaltsverzeichnis
Inhalt Einführung � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Haftung �... - Seite 3 Montagemöglichkeiten � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � Installation Wind-/Sonnensensor �...
-
Seite 4: Einführung
Einführung Diese Montage-/Bedienungsanleitung ist integrierender Bestandteil des auf Seite 7 be- schriebenen Wind-/Sonnensensors und richtet sich an die Benutzer� Sie soll eine korrekte Verwendung und Wartung des Produktes garantieren� Die Montage-/Bedienungsanleitung sollte immer im Ganzen bleiben und während der Le- bensdauer des Wind-/Sonnensensors an einem leicht zugänglichen Ort aufbewahrt werden�... -
Seite 5: Haftung
Haftung Bei Nichtbeachtung der in dieser Anleitung angegebenen Hinweise und Informationen, bei nicht bestimmungsgemäßem Gebrauch oder bei Einsatz außerhalb des vorgesehenen Ver- wendungszwecks, lehnt der Hersteller die Gewährleistung für Schäden am Produkt ab. Die Haftung für Folgeschäden an Elementen aller Art oder Personen ist ausgeschlossen. Allgemeine Informationen Die Montage des Wind-/Sonnensensors soll von Personen ausgeführt werden, die in die Beachtung der Vorschriften und Sicherheitsmaßnahmen eingewiesen sowie mit... -
Seite 6: Lieferumfang
Lieferumfang Bezeichnung Wind-/Sonnensensor Wandhalterung Halteplatte Sechskantmuttern WARNUNG Auslieferung ohne Befestigungsmaterial� Das Befestigungsmaterial muss vom Monteur mit dem vorhandenen Montageunter- grund abgestimmt werden� Allein der Monteur haftet dafür, dass das Befestigungs- material für das jeweilige Mauerwerk geeignet ist und dass die Montage fachgerecht ausgeführt wird�... -
Seite 7: Beschreibung Wind-/Sonnensensor
Beschreibung Wind-/Sonnensensor Der Wind-/Sonnensensor besteht im Wesentlichen aus einem Kunststoffgehäuse, Lichtsensor und Wind-Anemometer. Wind-/Sonnensensor Besteht aus dem Windanemometer dem Sensor-Gehäuse und der Wandhal- terung , welche um 90° nach oben oder unten geneigt werden kann. Bedienknöpfe Windanemomenter Sensor-Gehäuse Wandhalterung Aufwärts-Taste Programmiertaste Windgeschwindigkeit Sonnenintensität... -
Seite 8: Sicherheit
Sicherheit Hinweis Bestimmungszweck und Anwendungsort Der Wind-/Sonnensensor hat den Zweck, die mit ihm gekoppelte Markise je nach pro- grammierter Wind- und Sonnenintensität automatisch ein- oder auszufahren. Das in- stallierte Produkt ist ausschließlich für die automatische Steuerung der Markise vorge- sehen. Hinweis: Der Wind-/Sonnensensor darf ausschließlich für den oben genannten Bestimmungszweck verwendet werden. -
Seite 9: Nutzungs- Und Installationsvoraussetzungen
Nutzungs- und Installationsvoraussetzungen WARNUNG Es ist streng verboten, sich an den Wind-/ Genehmigung des Herstellers vorgenom- Sonnensensor zu hängen oder an ihm ab- men werden, ist letzterer von jeglicher zustützen: es besteht die Gefahr von Per- Haftung für eventuell daraus folgende sonenverletzungen oder Schäden an dem Schäden befreit. -
Seite 10: Sicherheitshinweise Zum Betrieb
WARNUNG Anforderungen an den Installa- • Die technischen Spezifikationen sind einzuhalten. teur • Der Betreiber des Wind-/Sonnensen- sors ist vor der Erstinbetriebnahme • Jene Person, welche mit dem Ein- verpflichtet, sich vom sicheren und ord- bau (und/oder dem elektrischem An- nungsgemäßen Zustand des Wind-/ schluss) des Wind-/Sonnensensors Sonnensensors zu überzeugen. -
Seite 11: Sicherheitshinweise Zur Elektroinstallation
WARNUNG Sicherheitshinweise zur Elektro- Sicherheitshinweise bei elektri- installation schem Betrieb • Halten Sie alle Anschlüsse vor direk- • Der Wind-/Sonnensensor ist vor tem Spritz- /Strahlwasser bzw. Nässe dem Einbau auf ordnungsgemäßen geschützt. Verwenden Sie nur für den Zustand und auf Beschädigungen zu Außenbereich geeignete Anschluss- prüfen. -
Seite 12: Technische Daten
Technische Daten Bezugsmodelle Die vorliegende Gebrauchsanleitung bezieht sich auf folgenden Wind-/Sonnensensor: Modell DC8810 Schutzart /Schutzklasse IP44 / Klasse II Maße L x B x H 215 x 110 x 86 mm Windstärkebereich 1-40 km/h Lichtstärkebereich 1 - 60 Klx Funkfrequenz 433,05 - 434,79 MHz Reichweite >... -
Seite 13: Produktmaße
Produktmaße Alle Angaben in Millimeter. V1/2023_AC302-02... -
Seite 14: Einstellmöglichkeiten Wind
Einstellmöglichkeiten Wind Windwert Windgeschwindigkeit ausgeschaltet < 10 km/h 20 km/h 30 km/h 40 km/h Mit der Windtaste die gewünschte Stufe durch Drehen einstellen. WARNUNG Hinweis Markisen mit Windklasse 1 dürfen bis Zum Ausschalten/Deaktivieren des maximal Stufe 3 und Markisen mit Windsensors stellen Sie den Windwert Windklasse 2 bis max. -
Seite 15: Einstellmöglichkeiten Sonne
Einstellmöglichkeiten Sonne Sonnenwert Sonnenstärke ausgeschaltet 15 Klx 30 Klx 45 Klx 60 Klx Mit der Sonnentaste die gewünschte Stu- fe durch Drehen einstellen. Die Beleuchtungsstärke wird in Hinweis Lux (Ix) angegeben. 1000 Lux = 1 Kilolux (klx). Zum Ausschalten/Deaktivieren des Sonnensensors stellen Sie den Sonnen- Im Hochsommer betragen in mit- wert 0 ein. -
Seite 16: Funktionsübersicht
Funktionsübersicht Bei Wind Wird die eingestellte Windgeschwindigkeit länger als 3 Sekunden überschritten, erfolgt ein Einfahrsignal an den Empfänger. Die Markise fährt ein. Der Wind-Sensor sen- det aller 3 Sekunden ein Einfahrsignal an die Markise, solange das tatsächliche Windauf- kommen höher ist, als der eingestellte Wert. Nachdem der Wind-Sensor ausgelöst hat, kann der Sonnen- Sensor erst nach 3 Minuten ein Ausfahrsignal... -
Seite 17: Transport Und Verpackung
WARNUNG Bei Abweichung der Einstellempfehlung, kann es je nach Wetterlage vorkommen, dass sich die Parameter Wind / Sonne überschneiden. In Einzelfällen kann es dann dazu führen, dass die Markise/Pergola wegen der wider- sprüchlichen Parameter willkürlich ein- und ausfährt, gerade bei Sturmlage. Wenn dies längere Zeit geschieht, kann der Motorschutzschalter wegen Überhitzung stoppen (auch im ausgefahrenen Zustand). -
Seite 18: Benötigtes Werkzeug Für Die Installation
Benötigtes Werkzeug für die Installation WARNUNG Wenn Sie das benötigte Werkzeug falsch oder unvorsichtig verwenden, besteht die Gefahr, dass Sie sich damit verletzen� Machen Sie alle vorhandenen Leitungen span- nungsfrei� Je nach Einbausituation sind eventuell ande- Im nachfolgenden finden Sie die Übersicht re Werkzeuge nötig. - Seite 19 Montagemöglichkeiten Beachten Sie bei der Wahl der Montage-Position, dass der Licht-Sensor und das Windanemometer nicht verdeckt werden. Unterbau-Montage Aufbau-Montage Wand-Montage Hinweis Wir empfehlen die feste Installation des Sensors erst, nachdem Sie ihn mit der Markise/ Pergola verbunden und programmiert haben. V1/2023_AC302-02...
- Seite 20 Installation Wind-/Sonnensensor Installationshinweise Die Installation muss unter strikter Einhal- WARNUNG tung der Sicherheitsvorschriften für orts- veränderliche Baustellen erfolgen (Dekr. Präs. Rep. 164/56 und Gesetzesverordnung Den Untergrund, an welchem der 494/96), um die Sicherheit der Personen zu Wind-/Sonnensensor angebracht wer- gewährleisten. Der Auftraggeber und Instal- den soll, auf versteckte Leitungen wie lateur tragen die jeweils gesetzlich vorgese- z.
-
Seite 21: Vorbereitung
Schritt 1 Vorbereitung Für ein besseres Handling und einer besseren Montage, klappen Sie gegebenenfalls den Sensor ein. Entfernen Sie danach die beiden Abdeck- schalen der Wandhalterung. Schritt 2 Montage vorbereiten Halten Sie den Sensor an die gewünschte Montageposition an und zeichnen Sie die Bohrlöcher an. - Seite 22 Schritt 3 Wind-/Sonnensensor anbringen Bohren Sie die markierten Stellen mit einem dem vorliegenden Montagematerial und Un- tergrund passenden Bohrer vor. Setzen Sie z. B. die Dübel ein. Befestigen Sie den Wind-/Sonnensensor mit den vorliegenden Schrauben.. Optionale Montage Optional können Sie die beiliegende Monta- geplatte verwenden, die ein bohrloses Halten ermöglicht.
- Seite 23 Außen-Steckdose IP44 ste- cken (Abbildung symbolisch). Hinweis Sollten Sie die/den Anbringungsart/- ort verändern wollen, so ist es unter Umständen nötig, das Anschlusskabel vom Wind- und Sonnensensor zu lösen und nach der Ortsveränderung wieder anzuschließen. Hinweis WARNUNG Elektroinstallationen sind immer von Abbildungen dienen nur zum Ver- gelernten Elektrofachkräften durchzu-...
-
Seite 24: Verbindung Mit Markise Herstellen
Verbindung mit Markise herstellen Wind-/Sonnensensor mit Markise koppeln Prüfen Sie zuerst die Ausfahrrichtung der Hinweis Markise, in dem Sie diese ca. 1m ausfahren und wieder ein Stück einfahren. Um eine Kopplung und korrekte Funktion des Die Programmierung (Drücken der Tas- Sensors zu gewährleisten, MUSS die AUF-Tas- ten) muss innerhalb von 6 Sekunden te Ihrer Fernbedienung die Markise einfahren. -
Seite 25: Laufrichtung Der Markise Ändern
1x Taste P2 am Windsensor drücken Der Windsensor zeigt die Funkverbindung mit rotem LED Lichtsignal an und die Markise piept zur Bestätigung. Ihr Wind- und Sonnensensor ist nun mit Ihrer Markise gekoppelt und betriebsbereit. Laufrichtung der Markise ändern Vorgehensweise kann je nach Fern- Hinweis bedienung oder Markisentyp leicht variieren. -
Seite 26: Wind-/Sonnensensor Mit Pergola Koppeln
Verbindung mit Pergola herstellen Vorbereitung Zum Koppeln des Wind-/Sonnensensors wird WARNUNG die Kontrollbox der Pergola benötigt. Diese befindet sich unter der Regenabdeckung der ACHTEN Sie bei Arbeiten in der Höhe Pergola (Wandseitig).Entfernen Sie daher und offener Regenabdeckung auf Ihre vorab die Regenabdeckung (siehe dazu auch Sicherheit um Unfälle und Verletzun- Bedienungsanleitung der Pergola). - Seite 27 1x Taste P2 an der Kontrollbox der Pergola drücken 1x Stopp-Taste an der Kontrollbox der Pergola drücken. 1x UP-Taste am Windsensor drücken. Es ertönt ein 6-maliger Piepton von der Pergola zur Bestätigung. Ihr Wind- und Sonnensensor ist nun mit Ihrer Pergola gekoppelt und betriebsbereit. V1/2023_AC302-02...
-
Seite 28: Laufrichtung Der Pergola Ändern
Laufrichtung der Pergola ändern Hinweis Trennen Sie die Pergola zuerst vom Strom, bevor Sie mit den nachfolgenden Schritten beginnen. Vorgehensweise kann je nach Fernbedienung oder Pergolentyp leicht variieren. Einstelltaste Strom Einstelltaste UP-Taste (P2) gedrückt anschalten (P2) 2x hinter- 1x kurz halten einander drücken drücken... -
Seite 29: Wind-/Sonnensensor Einstellen
Wind-/Sonnensensor einstellen Angaben zu den einzelnen Einstel- Die Intensität für Windgeschwindigkeiten lungen finden Sie auf Seite 14 unter und Lichteinfall können durch folgende Kapitel „Einstellmöglichkeiten Wind“ Drehknöpfe eingestellt werden: und "Einstellmöglichkeiten Sonne". Windgeschwindigkeit Lichtintensität Fernbedienung zurücksetzen Hinweis Trennen Sie die Markise/Pergola zuerst vom Strom, bevor Sie mit den nachfolgenden Schritten beginnen. -
Seite 30: Störungen, Ursachen Und Abhilfe
Problembehandlung Störungen, Ursachen und Abhilfe Hinweis Bei Störungen sowie der Auffindung ihrer Ursachen müssen die geltenden Sicherheits- vorschriften beachtet werden. Frage Antwort Der Sensor lässt sicht mit Der Sensor muss als „2. Fernbedienung“ mit dem Motor dem Motor nicht verbinden verbunden werden. -
Seite 31: Wartung Und Reinigung
Wartung und Reinigung Demontage Regelmäßige und außerordentliche WARNUNG Wartung ACHTUNG! Bei der Demontage des Hinweis Wind-/Sonnensensors müssen – eben- so wie bei der Installation - alle be- Dank der hochwertigen Qualität der stehenden Sicherheitsvorschriften verwendeten Materialien benötigt der eingehalten werden: siehe Kapitel Wind-/Sonnensensor keine besondere „Sicherheit“... -
Seite 32: Entsorgung
Entsorgung WICHTIG: Nach Gebrauchsende des Wind-/ Die Materialien, aus denen der Wind-/Son- nensensor besteht, gehören nicht zu den Sonnensensors die jeweils gültigen Bestim- Gefahrenstoffen. Für ihre Entsorgung und mungen für die Entsorgung beachten. Verwertung liegen keine besonderen Vor- schriften vor. Denken Sie an den Umwelt- Altgeräte dürfen nicht in den schutz. -
Seite 33: Garantiebestimmungen
Garantiebestimmungen störungen auch nicht im Rahmen der Garan- tie behandelt werden. Die empasa GmbH gewährt dir als Verbrau- Sofern ein Garantiefall vorliegt und wir den cher in Deutschland und Österreich eine Ga- Austausch vornehmen, beginnt die Garantie- rantie von zwei (2) Jahren auf die Funktionali- zeit ab dem Moment des Erhalts der tät des Wind-Sonnensensors, beginnend mit... - Seite 34 Diese Druckschrift, einschließlich aller ihrer Teile, ist urheberrechtlich geschützt. Jede Verwertung außerhalb der engen Grenzen des Urheberrechts ist ohne Zustimmung der empasa GmbH unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeisung und Verarbeitung in elektroni- schen Systemen.
-
Seite 35: Eu-Konformitätserklärung
EU-Konformitätserklärung V1/2023_AC302-02... - Seite 36 Werner-von-Siemens-Straße 13 | 91522 Ansbach www.empasa.de Hinweis: Irrtümer, Änderungen und Druckfehler vorbehalten. Aktuellste Version als PDF im Downloadbereich auf www.insektenstop.net.
