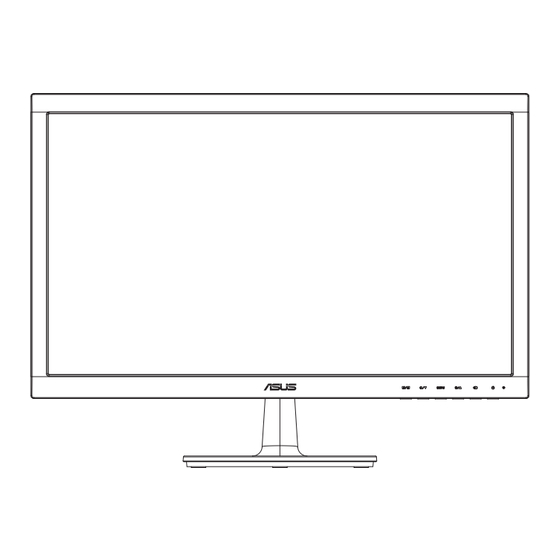

- Seite 1 VS228T-P LCD-Monitor Anwenderhandbuch...
-
Seite 2: Inhaltsverzeichnis
Werkzeug übersetzt werden; ausgenommen hiervon sind Kopien des Käufers für Sicherungszwecke. Die Garantie oder der Service wird unter folgenden Bedingungen nicht verlängert: (1). Das Produkt wird ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder verändert, (2) die Seriennummer des Produkts fehlt oder ist unleserlich. -
Seite 3: Hinweise
Hinweise FCC- (Federal Communications Commission-) Hinweis Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Voraussetzungen: • Dieses Gerät darf keine Störungen verursachen. • Dieses Gerät muss jegliche empfangenen Störungen hinnehmen, einschließlich Störungen, die zu unbeabsichtigem Betrieb führen können. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Es empfiehlt sich, vor dem Aufstellen des Monitors die mitgelieferte Dokumentation aufmerksam durchzulesen. • Um Brände oder einen Stromschlag zu verhindern, darf der Monitor nicht Regen oder Feuchtigkeit ausgesetzt werden. • Versuchen Sie nicht, das Monitorgehäuse zu öffnen. Die gefährliche Hochspannung im Geräteinnern kann zu schweren Verletzungen führen. -
Seite 5: Pflege Und Reinigung
Pflege und Reinigung • Vor Hochheben oder Versetzen des Monitors sollten sämtliche Kabel herausgezogen werden. Halten Sie sich beim Aufstellen des Monitors an die Hinweise zum Anheben des Geräts. Fassen Sie das Gerät beim Heben oder Tragen an den Kanten, nicht am Fuß oder am Kabel. • Reinigung: Schalten Sie den Monitor aus und ziehen Sie das Stromkabel heraus. -
Seite 6: Weitere Informationsquellen
Folgende Informationsquellen liefern weitere Hinweise sowie Updates für Produkte und Software: ASUS Web-Sites Die Web-Sites des Unternehmens für die einzelnen Länder liefern aktualisierte Informationen über Hardware und Software von ASUS. Die allgemeine Web-Site: http://www.asus.com Fakultative Dokumentation Das Gerätepaket enthält u. U. vom Händler beigelegte... -
Seite 7: Herzlich Willkommen
Reihe von Funktionen, die das Arbeiten mit dem Gerät noch angenehmer und die Darstellung noch natürlicher machen. Diese Funktionen sorgen für die optimale, augenfreundliche und brillante Bildwiedergabe der Serie VS228T-P! Inhalt Das Paket für LCD-Geräte der Serie VS228T-P sollte Folgendes enthalten: LCD-Monitor Monitorfuß Kurzbedienungsanleitung 1 x Netzkabel... -
Seite 8: Zusammenbau Des Monitorfußes
Zusammenbau des Monitorfußes Dies geschieht wie folgt: Befestigen Sie den Fuß am Schwenkarm und drehen Sie die Schraube fest. Sie lässt sich problemlos von Hand festziehen. Stellen Sie einen für Sie bequemen Neigungswinkel ein. Um Schäden am Monitor zu verhindern, sollte der Tisch mit einem weichen Tuch bedeckt werden. -
Seite 9: Einführung
Mit dieser Taste wird bei aktivem OSD-Menü die markierte Funktion (das Symbol) aufgerufen bzw. ausgewählt. Taste • Taste zur Reduzierung des Werts der gewählten Funktion oder zum Ansteuern der nächsten Funktion. • Hiermit wird auch die Helligkeit eingestellt. ASUS LCD-Monitor VS228T-P... - Seite 10 Taste für Eingangsauswahl: • Mit dieser Taste wird zwischen VGA- oder DVI- -Eingang umgeschaltet. Einschalttaste/LED für Stromversorgung: • Taste zum Ein- und Ausschalten des Geräts. • Die Farbe der LED hat folgende Bedeutung. Status Bedeutung Blau Bernstein Standby-Modus Kapitel 1: Einführung...
-
Seite 11: Geräterückseite
1.5.2 Geräterückseite AC-Eingang Audioeingang DVI-Eingang VGA-Eingang ASUS LCD-Monitor VS228T-P... -
Seite 12: Abnehmen Des Schwenkarms/Fußes (Für Vesa-Wandmontage)
Abnehmen des Schwenkarms/Fußes (für VESA-Wandmontage) Der abnehmbare Fuß der LCD-Monitore der Serie VS228T-P ist für VESA- Wandmontage konzipiert. Der Schwenkarm/Fuß wird wie folgt abgenommen: Ziehen Sie die Verriegelung und drehen sie zur Freigabe gegen den Uhrzeigersinn. Entfernen Sie die Basis vom Monitor. -
Seite 13: Einstellen Des Monitors
• Für eine optimale Draufsicht sollten Sie direkt auf das Display schauen und dabei den Neigungswinkel des Monitors so einstellen, dass Sie das Display bequehm ansehen können. • Halten Sie während des Einstellens des Winkels den Monitorfuß fest. • Der Monitor verfügt über einen Neigungswinkel zwischen -5˚ und 20˚. -5 ~ 20 ASUS LCD-Monitor VS228T-P... -
Seite 14: Osd- (On-Screen Display-)Menü
OSD- (On-Screen Display-)Menü 3.1.1 Konfiguration VS228 Splendid Landschaftsmodus Farbe Standardmodus Bildeinrichtung Theatermodus Eingangswahl Spielmodus System - Einstellungen Nachtmodus sRGB Move Menu Exit Aktivieren Sie das OSD-Menü mit der Taste [MENU]. Steuern Sie mit und durch die einzelnen Funktionen. Drücken Sie erneut die Taste [MENU] zum Markieren und Aktivieren der gewünschten Funktion. - Seite 15 Diese Option ist ideal für die Anzeige von Fotos und Grafiken auf dem PC. Im Standardmodus sind die Funktionen Sättigung, Hautton, Schärfe und ASCR (ASUS Smart Contrast Ratio/Intelligentes Kontrastverhältnis) nicht vom Anwender einstellbar. Bei sRGB lassen sich die Funktionen Helligkeit, Kontrast, Sättigung, Farbtemp., Hautton, Schärfe und ASCR nicht vom Anwender...
- Seite 16 • und. ASCR: Wählen Sie EIN bzw. AUS zum Aktivieren bzw. Aktivieren des • dynamischen Kontrastverhältnisses. (ASCR: ASUS Smart Contrast Ratio. Bei „Standardmodus“ und „sRGBmodus“ deaktiviert.) • Position: Zum Einstellen der horizontalen (H-Position) und der vertikalen (V-Position) Position des Bilds. Möglich sind Werte zwischen 0 und 100 (nur bei VGA-Eingangssignal verfügbar).
-
Seite 17: Eingangswahl
Bildeinrichtung Eingangswahl System - Einstellungen Move Menu Exit Seite 2/2: • Splendid Demo Mode: Hiermit wird die Funktion "Splendid" im Demomodus ausgeführt. • Lautstärke: Zum Einstellen der Lautstärke des Kopfhörers. Möglich sind Werte zwischen 0 und 100. ASUS LCD-Monitor VS228T-P... - Seite 18 ECO Mode: Zum Aktivieren des Stromsparmodus. Bei aktivem • Ökomodus (ECO = ON) lassen sich einige Graustufen u. U. nicht unterscheiden. Die Helligkeit ist bei diesem Modus niedriger als bei einem Kontrastverhältnis von 100. • OSD-Einstellungen: Zum Einstellen der horizonalen (H-Position) und der vertikalen (V-Position) Bildposition, der OSD- Abschaltzeit, von DDC/CI (Display Data Channel (serieller Bus für Parameterabfrage), Common Interface (für Selbstkalibrierung des...
-
Seite 19: Technische Daten
514 x 386 x 200 mm (B X H x T) Abmessungen Verpackung 566 x 443 x 130 mm (B x H x T) Nettogewicht (gesch.) 3,2 kg Bruttogewicht (ca.) 5,3 kg Spannung WS 100-240 V (Diffusionsspannung) ASUS LCD-Monitor VS228T-P... -
Seite 20: Problembeseitigung (Faq)
Problembeseitigung (FAQ) Problem Lösungsvorschlag Strom-LED leuchtet NICHT • Drücken Sie , um festzustellen, ob der Monitor eingeschaltet ist. • Überprüfen Sie, ob das Stromkabel richtig am Monitor und der Wandsteckdose eingesteckt ist. Die Strom-LED leuchtet • Überprüfen Sie, ob PC und Monitor eingeschaltet bernsteinfarben, doch auf dem sind. -
Seite 21: Unterstützte Taktwerte
1680 x 1050 60Hz 64,674KHz 1920 x 1080 60Hz 67,5KHz 1920 x 1080 60Hz 66,587KHz * Die nicht oben aufgelisteten Modi werden u. U. nicht unterstützt. Für optimale Auflösung empfiehlt sich ein in den obigen Tabellen aufgeführter Modus. ASUS LCD-Monitor VS228T-P...
