Frabox VORLEY Montageanleitung

MONTAGEANLEITUNG / MOUNTING INSTRUCTIONS
Paketbriefkasten VORLEY
Parcel mailbox VORLEY
ALLGEMEINE HINWEISE / GENERAL INFORMATION
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und einwandfreien Zustand. / Please check the delivery for
completeness and perfect condition before starting assembly.
TIPP! Türen selbst ganz einfach ausrichten! / TIP! Align doors yourself very easily!
Durch den Transport und bei der Montage können sich die Briefkastentüren geringfügig verschieben. Bei Bedarf sind diese ganz einfach
durch das Lösen der Muttern an den Scharnieren, das Ausrichten der Tür und anschließendes Festziehen der Muttern wieder in den kor-
rekten Ausgangszustand zu bringen. / During transport and installation, mailbox doors may move slightly. If necessary, these can be easily
restored to their correct initial position by simply loosening the nuts on the hinges, aligning the door and then tightening the nuts.

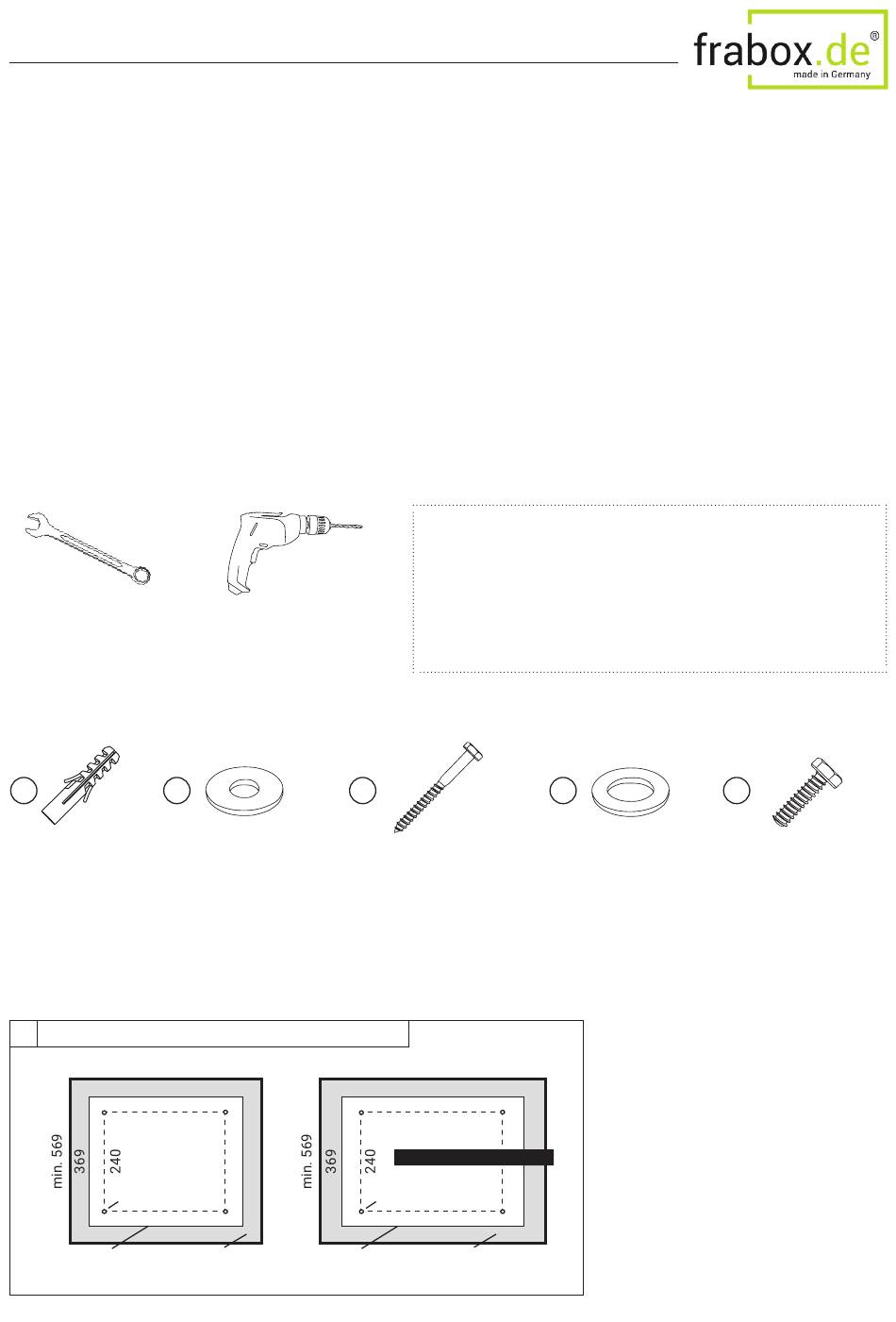

WAS SIE ZUR MONTAGE BENÖTIGEN / TOOLS REQUIRED FOR MOUNTING
Maul- oder Ringschlüssel
Größe 10 / Open-end or
box wrench size 10
MITGELIEFERTES MONTAGEZUBEHÖR / MOUNTING ACCESSORIES SUPPLIED
4 × 4 ×
1 2
Dübel / Unterlegscheibe M10 /
Dowel Washer M10
MONTAGE / MOUNTING
Zur einfacheren Darstellung sind die Türen des Paketkastens nicht abgebildet. / For simplicity of presentation, the doors of the parcel box
are not shown.
1 Vorbereitung des Fundaments / Foundation preparation
min. 600
400
250
ø 14
Sockel / Fundament /
Base Foundation
Lochbild (Angaben in mm) / hole pattern (figures in mm)
Bohrmaschine /
Drilling machine
4 ×
3
Sechskantschraube M10 /
Hexagon screw M10
Sockel /
Base
Beachten Sie, dass die Wahl des Befestigungsmaterials vom Unter-
grund abhängig ist. Das hier beigelegte Montagematerial ist für ein
Betonfundament normaler Festigkeitsklas se (z. B. Zement estrich)
vorgesehen. Montagematerial für andere Untergründe ist selbst zu
beschaffen. / Note that the choice of mounting material depends on
the substrate. The mounting material enclosed here is intended for a
concrete foundation of normal strength class (e.g. cement screed).
Mounting material for other sub strates must be procured by yourself.
min. 750
550
400
XL-Ausführung / XL version
ø 14
Fundament /
Foundation
4 ×
4
Unterlegscheibe M6 /
Washer M6
Bereiten Sie gemäß der benötigten Maße
das Fundament für den Paketkasten
vor. Achten Sie darauf, dass der Austritt der
Netzzuleitung aus dem Sockel mittig liegt,
sodass diese problemlos durch die Öffnung
des Sockels geführt werden kann. / Prepare
the foundation for the parcel box according
to the required dimensions, position and fix
the base on the foundation. Make sure that
the exit of the power cord from the base is
centered so that it can be easily fed through
the opening of the base.
4 ×
5
Sechskantschraube M6 /
Hexagon screw M6
44516-001
