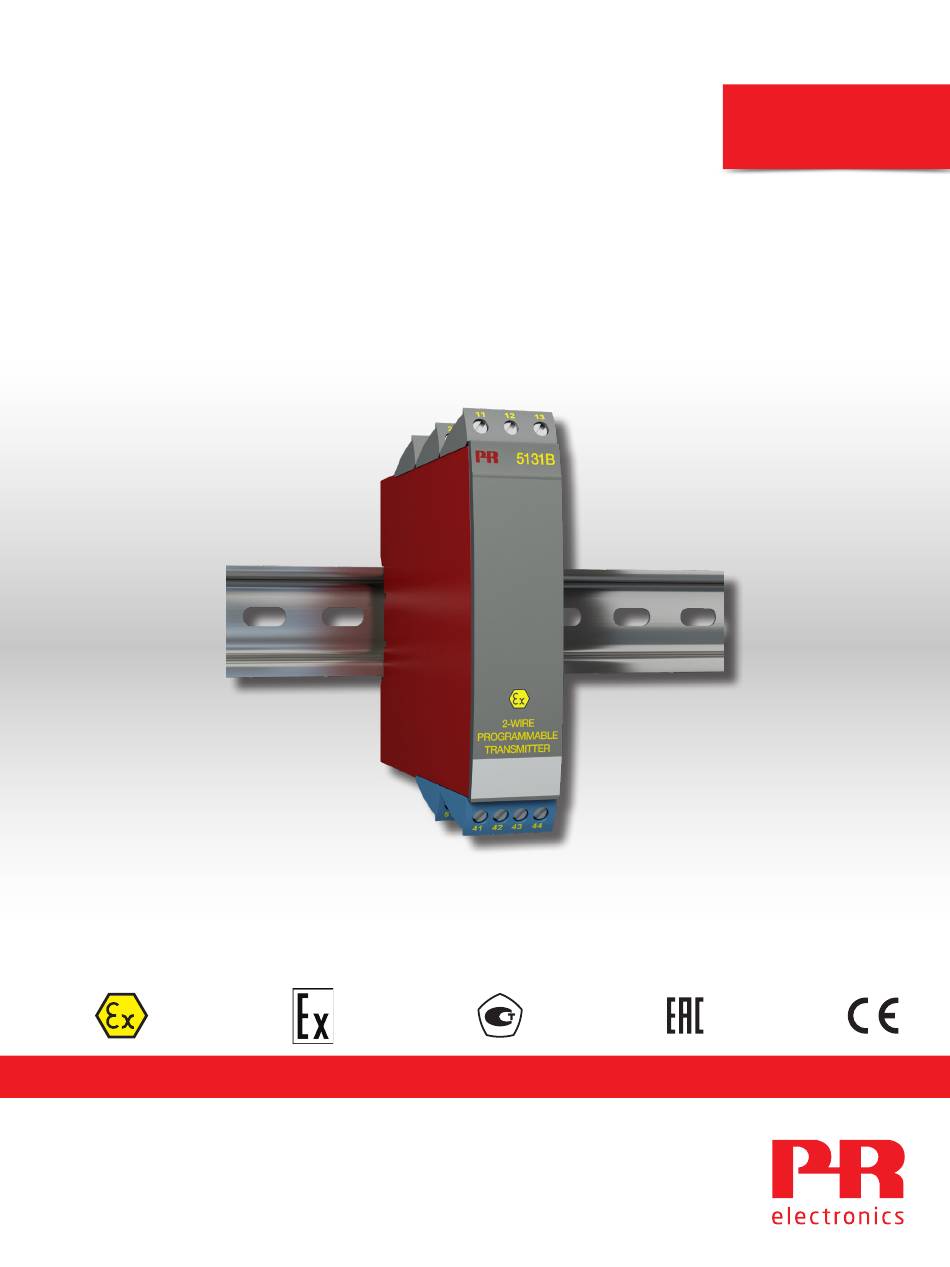

- Seite 1 PERFORMANCE MADE SMARTER Produkthandbuch 5131 Programmierbarer Messumformer TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN No. 5131V105- DE A b S eriennr. : 1910 910 01...
-
Seite 2: Die 6 Grundpfeiler Unseres Unternehmens
Gesamtkosten. Es ist eine vertikale und horizontale Anordnung der Trenner möglich; die Einheiten können direkt und ohne Luftspalt eingebaut werden. Charakteristisch für die Anzeigen von PR electronics ist die Flexibilität und Robustheit. Weiterhin erfüllen die Displays nahezu alle Anforderungen zum Anzeigen von Prozesssignalen. Die Displays besitzen universelle Eingänge und eine universelle Spannungsversorgung. -
Seite 3: Inhaltsverzeichnis
Programmierbarer Messumformer 5131 Inhaltsverzeichnis Warnung.................... -
Seite 4: Warnung
LICHE Installation, Montage und Demontage von Leitungen. SPANNUNG Fehlersuche im Gerät. Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Das System 5000 muss auf eine DIN-Schiene nach DIN 60715 montiert werden. Der Programmierstecker des SYSTEMs 5000 hat Verbindung zu den Eingangsklemmen, in denen gefährliche Spannungen auf treten können. -
Seite 5: Sicherheitsregeln
Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.com Kontakt aufnehmen. Die Installation und der Anschluss des Gerätes haben in Übereinstimmung mit den geltenden Regeln des jeweiligen Landes bez. -
Seite 6: Zerlegung Des Systems 5000
Zerlegung des Systems 5000 Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Abbildung 1: Das Gerät wird von der Power Rail gelöst, indem man den unteren Verschluss löst. Abbildung 2: Herausnehmen der Platine. Abbildung 3: Zugang zum Programmierungsstecker. 5131V105-DE... -
Seite 7: Verwendung
Temperatur- oder Strom- / Spannungs eingang programmiert werden. Dies bedeutet, dass der eine Kanal z.B. als Temperaturumformer und der andere als Isolationsverstärker arbeiten kann. Messbereich, Signalparameter und Ausgangsmessspanne werden auf die jeweilige Aufgabe mit Hilfe eines PCs und PR electronics A/S-Kommunikations schnittstelle Loop Link konfiguriert. -
Seite 8: Fühlerfehlererkennung
Fühlerfehlererkennung geht. Konfiguration Der Messumformer wird für die jeweilige Aufgabe mit Hilfe eines PCs und PR electronics A/S Kommunikations-schnittstelle Loop Link konfiguriert. Es ist möglich, den Transmitter sowohl mit als auch ohne angeschloss ene Versorgungsspannung zu konfigurieren, da die Kommunikationsschnittstelle die notwendige Versorgung für die Einstellung liefert. Die Kommunikationsschnitt stelle ist galvanisch isoliert, sodass der Anschluss des PCs optimal geschützt ist. - Seite 9 Genauigkeit, höherer Wert von allgemeinen und Grundwerten: Allgemeine Werte Absolute Eingangsart Temperaturkoeffizient Genauigkeit Alle ≤ ±0,05% d. Messsp. ≤ ±0,01% d. Messsp. / °C Grundwerte Eingangsart Grundgenauigkeit Temperaturkoeffizient ≤ ±4 μA ≤ ±0,4 μA / °C Volt ≤ ±10 μV ≤...
- Seite 10 RTD- und linearer Widerstandseingang Eingangsart Min. Wert Max. Wert Min. Spanne Norm Pt100 -200°C +850°C 25°C IEC 60751 Ni100 -60°C +250°C 25°C DIN 43760 Lin. Widerstand 0 Ω 5000 Ω 30 Ω Max. nullpunktverschiebung (offset) ......50% d. gew. Maximalwertes Max.
- Seite 11 Eingehaltene Behördenvorschriften: EMV ......... . . 2014/30/EU LVD .
-
Seite 12: Bestellangaben
Bei "Online"-Schleifen- Vers. Schwarz Rot kommunikation zu unterbrechen oder Gelb 4 ... 20 mA Eingang Frontkommunikation kann mit oder ohne Anschluss von 5131 an das Grün Empfangsgerät betrieben werden. KANAL 2 KANAL 1 5131 C O M Loop Link 5131V105-DE... -
Seite 13: Blockdiagramm
Blockdiagramm 5131V105-DE... -
Seite 14: Wahl Des Eingangstyps (5131A)
Wahl des Eingangstyps (5131A) Eingang JP 1 JP 2 Temperaturkanal 1 Temperaturkanal 2 Strom- / Spannungskanal 1 Strom- / Spannungskanal 2 5131V105-DE... -
Seite 15: Dokumentenverlauf
Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Rev. ID Date Notes 2208 Sicherheitsregeln gemäß LVD aktualisiert. 5131V105-DE... - Seite 16 Garantiezeitraums. sowie eine einfach weltweit INTELLIGENTE PERFORMANCE. zugängliche Dokumentation zur Verfügung. Weitere Informationen zu unserem Garantieprogramm PR electronics hat seinen Unternehmenshauptsitz in oder Informationen zu einem Vertriebspartner in Ihrer Dänemark sowie Niederlassungen und autorisierte Nähe finden Sie unter prelectronics.com.
