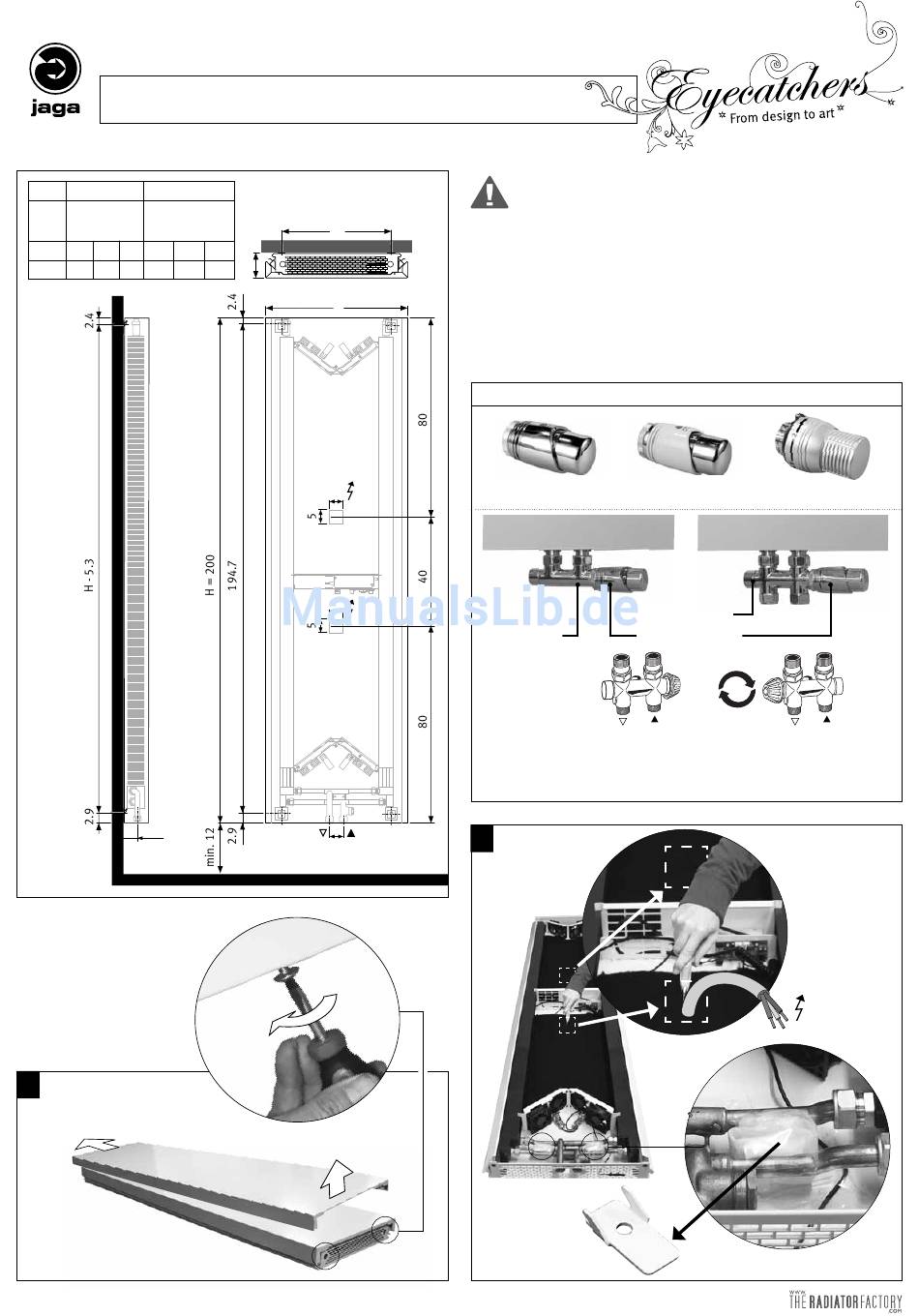

Jaga Vertiga Montageanleitung

Vertiga
Montagehandleiding - Instructions de montage
Montagehinweis - Mounting instructions
Primo D = 9.2 D = 13.2
Glow
Kirei D = 11.5 D = 15.8
Dunes
L 41 52 65 53 70
C 30 41 54 37.2 54.2 74.2
5.2
1
C
C
90
D
L
230
5
VAC
5
230
VAC
5
G1/2"
M M
A
B
Om veiligheidsredenen zijn geen muurpluggen meegeleverd. Con-
tacteer uw speciaalzaak voor het juiste type. Vertiga dient geïnstal-
leerd te worden volgens de geldende nationale norm.
Pour des raisons de sécurité, les chevilles ne sont pas fournies. Contactez
votre magasin spécialisé pour le bon type de cheville. L'installation du Vertiga
doit être effectuée conforme aux normes d'installationnationale.
Aus Sicherheitsgründen sind kein Dübel mitgeliefert. Kontaktieren Sie Ihren
Baustoffhandel für die richtigen Dübel. Vertiga muss gemäß der geltenden
Landesnorm installiert werden.
For safety reasons wall plugs aren't delivered. Contact your specialist store for
the right type. Install Vertiga according to the national installation standards.
OPTIE - OPTION
Code 5090.1111
Code 5090.1110
Code 5094.425
Code 5094.427 Code 5090.1111
Standaard
Standard
Klemkoppelingen voor ventielen: zie Jaga prijslijst.
Raccords bicônes pour vannes: voir liste des prix Jaga.
Klemmringverschraubungen für Ventile: siehe Jaga Preisliste.
Sleeve couplings for valves: see Jaga price list.
2
x 4
Code 5090.1119
230 VAC
Class I
