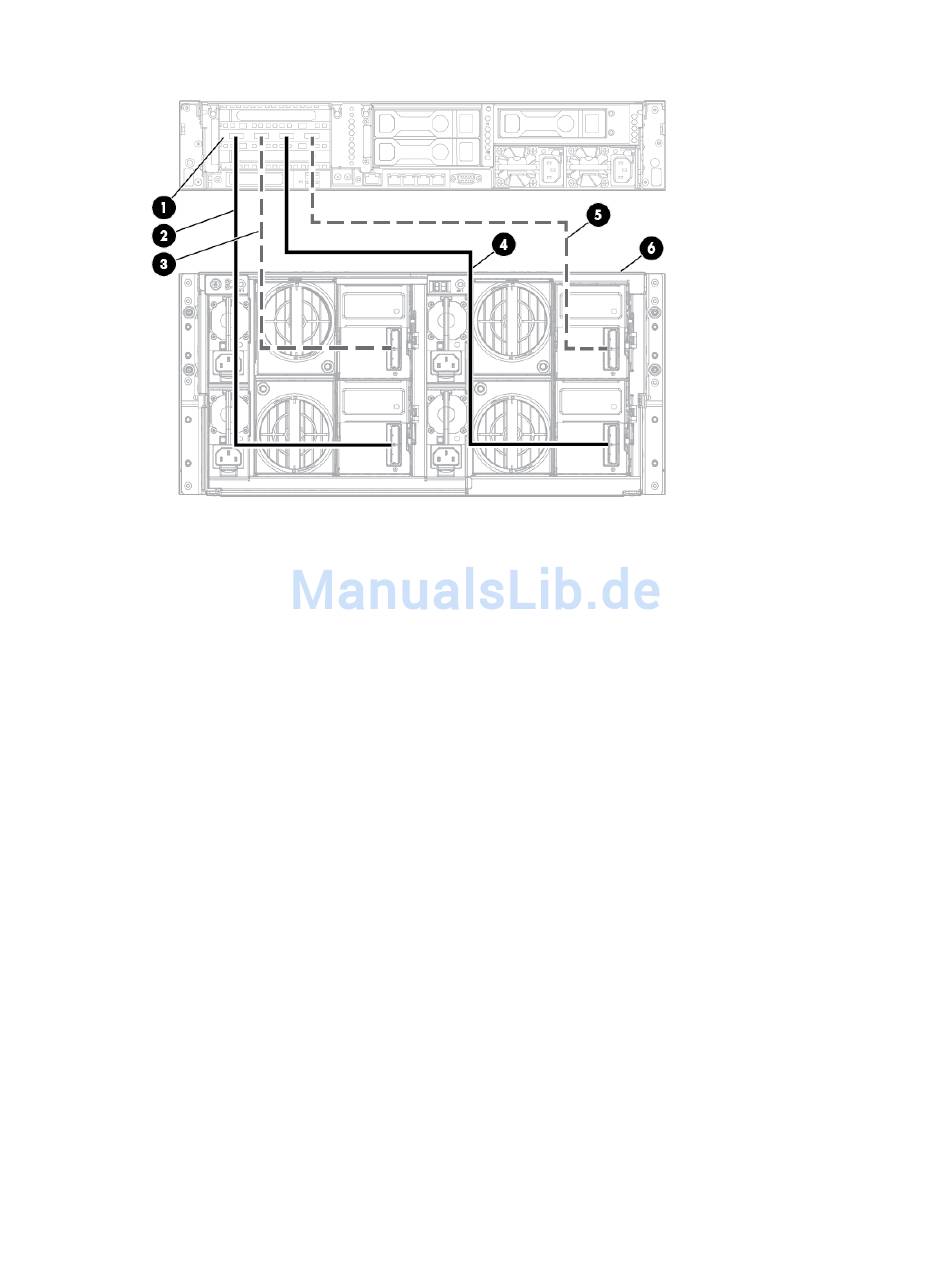

Abbildung 25 HP StoreEasy 1x50 System mit dem P841 Controller in einer Konfiguration mit zwei
Domänen
1. P841 Controller
2. Verbindung zum SAS-Port 1 am Pfad 1 des primären I/O-Moduls (rechte Laufwerkschublade) des D6000 Enclosures
3. Verbindung zum SAS-Port 1 am Pfad 2 des primären I/O-Moduls (rechte Laufwerkschublade) des D6000 Enclosures
4. Verbindung zum SAS-Port 1 am Pfad 1 des primären I/O-Moduls (linke Laufwerkschublade) des D6000 Enclosures
5. Verbindung zum SAS-Port 1 am Pfad 2 des primären I/O-Moduls (linke Laufwerkschublade) des D6000 Enclosures
6. D6000 Enclosure
Dualdomänenverkabelungsdiagramme für D2000/D3000 Disk Enclosures
In Dualdomänenkonfigurationen mit D2000/D3000 Disk Enclosures haben Sie die Option, eine
Verkabelung für die beste Fehlertoleranz oder die beste Leistung vorzunehmen.
Abbildung 26 (Seite 34)
I/O-Modulausfalls bereitstellt. Die Disk Enclosures sind in zwei Gruppen von je vier Disk Enclosures
eingeteilt. Es gibt immer einen Pfad vom Disk Enclosure zum Controller (entweder vom oberen Disk
Enclosure in der Gruppe oder vom unteren Disk Enclosure in der Gruppe). Der grüne Pfad überträgt
die Daten, wenn der blaue Pfad ausgefallen ist. Neben einem Controller-Ausfall besteht der
schlimmste anzunehmende Fall im Verlust des Zugriffs auf ein I/O-Modul, wenn ein I/O-Modul
ausfällt. Abbildung 26 (Seite 34)
zeigt die beste Fehlertoleranz, die den besten Datenschutz im Fall eines
zeigt auch die SAS-Gerätekette zwischen Disk Enclosures.
