Bosch CR 20 RF Installationsanleitung
Vorschau ausblenden
Andere Handbücher für CR 20 RF:
- Kurzanleitung (80 Seiten) ,
- Schnellstartanleitung (40 Seiten) ,
- Bedienungsanleitung (14 Seiten)
Verwandte Anleitungen für Bosch CR 20 RF
Inhaltszusammenfassung für Bosch CR 20 RF

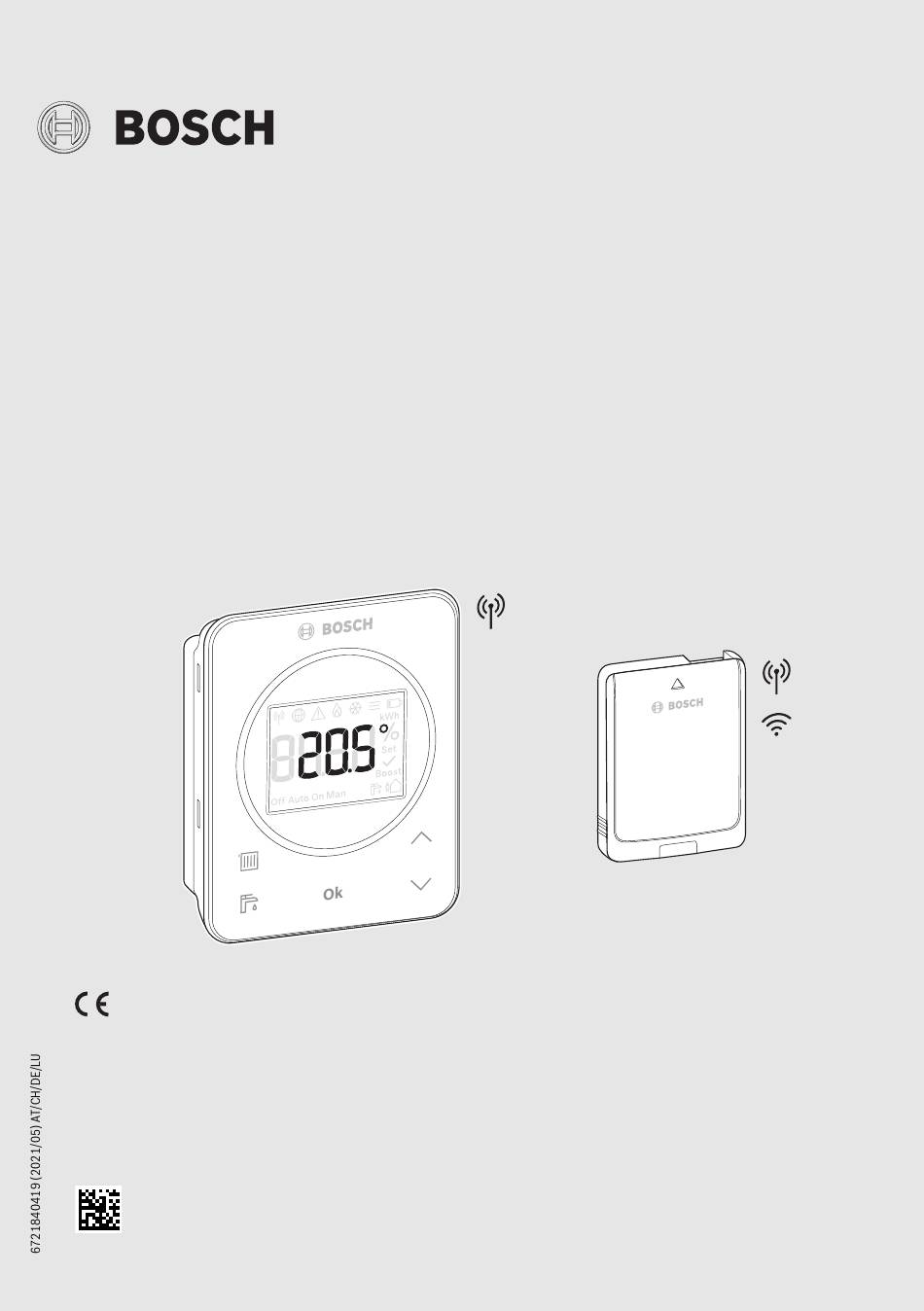

- Seite 1 Installationsanleitung für die Fachkraft Bedieneinheit/Connect-Key CR 20 RF/K 30 RF...
-
Seite 2: Inhaltsverzeichnis
2 Angaben zum Produkt......4 2.1 CR 20 RF ........4 Symbolerklärung... -
Seite 3: Allgemeine Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise H Verbrühungsgefahr an den Warm- Allgemeine Sicherheitshinweise wasser-Zapfstellen H Hinweise für die Zielgruppe ▶ Wenn Warmwassertemperaturen Diese Installationsanleitung richtet sich über 60 °C eingestellt werden oder an Fachleute für Wasserinstallationen, die thermische Desinfektion einge- Lüftungs-, Heizungs- und Elektrotech- schaltet ist, muss eine Mischvorrich- nik. -
Seite 4: Angaben Zum Produkt

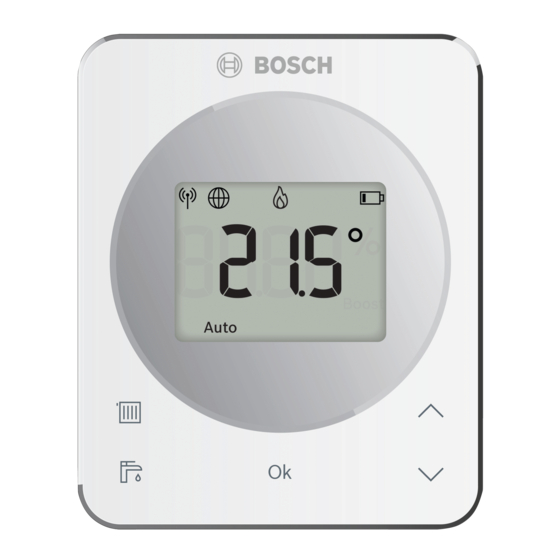

Angaben zum Produkt CR 20 RF 2.1.1 Produktbeschreibung Die CR 20 RF ist eine Funk-Fernbedienung für das Bedienfeld UI 800. In der Heizungsanlage muss dafür ein K 30 RF instal- liert sein. Die vollständige Nutzung aller Möglichkeiten der CR 20 RF ist nur über das Steuergerät UI 800 oder mit der App HomeCom... -
