- Seite 1 Synology NAS RS2421+/RS2421RP+ Hardware-Installationsanleitung...
-
Seite 2: Inhaltsverzeichnis
Speichermodule installieren Eine PCle-Zusatzkarte installieren Rackschienen montieren und entfernen Einsatz und Topologie von Expansionseinheiten Ihr Synology NAS starten Kapitel 3: Systemwartung Systemlüfter austauschen Netzteil austauschen Kapitel 4: DSM auf Synology NAS installieren DSM mit Web Assistant installieren Mehr erfahren Synology_HIG_RS2421(RP)+_20201222... -
Seite 3: Kapitel 1: Bevor Sie Beginnen
Kapitel Bevor Sie beginnen Vielen Dank, dass Sie sich für dieses Synology-Produkt entschieden haben! Vor der Einrichtung Ihres neuen Synology NAS prüfen Sie bitte den Packungsinhalt, um sicherzustellen, dass Sie die nachstehend aufgeführten Teile erhalten haben. Lesen Sie auch die Sicherheitshinweise aufmerksam durch, um sich vor Verletzungen und Ihr Synology NAS vor Beschädigungen zu schützen. -

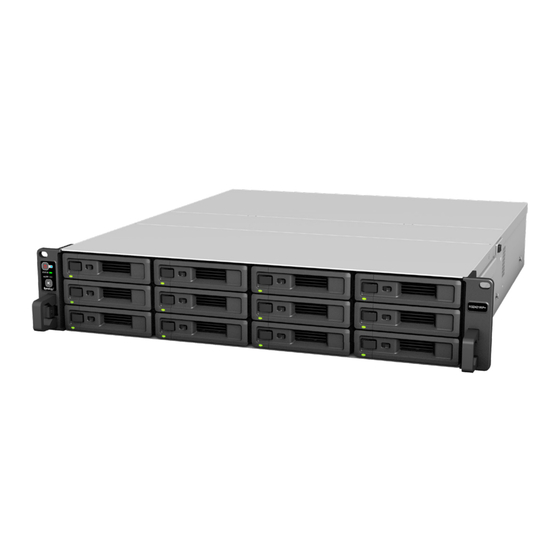

Seite 4: Synology Rs2421+/Rs2421Rp+ Auf Einen Blick
1. Schalten Sie Ihr Synology NAS ein. EIN/AUS-Taste und 2. Halten Sie diese Taste gedrückt, bis ein Signalton ertönt -Anzeige und die Netz-LED zu blinken beginnt, um das Synology NAS auszuschalten. Zeigt den Systemstatus an. Weitere Informationen finden STATUS-Anzeige Sie unter „Systemmodi und LED-Anzeigen“. - Seite 5 Status „Nicht installiert“ zu versetzen, damit DiskStation Manager (DSM) neu installiert werden kann. PCI Express Unterstützt zusätzliche PCIe-Netzwerkkarten. Erweiterungssteckplatz Weitere Informationen zur Synology-Expansionseinheit, die von Ihrem Synology NAS unterstützt wird, finden Sie unter www.synology.com. 5 Kapitel 1: Bevor Sie beginnen...
-
Seite 6: Systemmodi Und Led-Anzeigen
Datenverlust zu vermeiden (Wechsel in den sicheren Modus). DSM ist DSM funktioniert einwandfrei und Benutzer können sich anmelden. betriebsbereit Das Synology NAS war eine gewisse Zeit inaktiv und befindet sich nun im Ruhezustand Ruhezustandsmodus. Bestimmte Pakete/Dienste (z. B. USB Copy und Suchen) steuern diese LED, wenn Anwendung sie in Betrieb sind. - Seite 7 Ausgeschaltet > Einschalten > DSM nicht bereit > DSM betriebsbereit • In Ruhezustand wechseln und aus Ruhezustand aufwachen: DSM betriebsbereit > Ruhezustand > DSM betriebsbereit • Synology NAS herunterfahren: DSM betriebsbereit > Herunterfahren > Ausgeschaltet • Stromausfall, USV angeschlossen: DSM betriebsbereit > DSM nicht bereit (aufgrund des Stromausfalls wechselt DSM in den sicheren Modus) >...
-
Seite 8: Weitere Led-Anzeigen
10 MBit/s verbunden/Kein Netzwerk Anmerkung: 1 Versuchen Sie, Ihr Synology NAS neu zu starten oder setzen Sie die Laufwerke erneut ein. Überprüfen Sie dann mit dem Diagnosetool des HDD/SSD-Herstellers den Zustand der Laufwerke. Wenn Sie sich bei DSM anmelden können, führen Sie den integrierten S.M.A.R.T.-Test durch, um die Laufwerke zu überprüfen. -
Seite 9: Hardware-Spezifikationen
• Extern: Btrfs, ext4, ext3, FAT32, NTFS, HFS+, exFAT • Basic • JBOD • RAID 0 • RAID 1 Unterstützte RAID-Typen • RAID 5 • RAID 6 • RAID 10 • Synology Hybrid RAID (2-Datenträger-Fehlertoleranz) • FCC-Klasse A • CE-Klasse A • BSMI-Klasse A Behördliche Zertifizierungen •... -
Seite 10: Ersatzteile
350W PSU 350W-RP Module_1 (für RS2421RP+) Optionales Zubehör Mit Zubehör von Synology können Sie Ihr Synology NAS für verschiedene Einsätze anpassen und müssen sich keine Gedanken über Kompatibilität oder Stabilität machen. Weitere Informationen finden Sie unter www. synology.com/compatibility. 10 Kapitel 1: Bevor Sie beginnen... -
Seite 11: Sicherheitshinweise
Sicherheitshinweise Vor direkter Sonneneinstrahlung und Chemikalien schützen. Achten Sie darauf, dass in der Umgebung keine abrupten Temperatur- oder Luftfeuchtigkeitsschwankungen auftreten. Stellen Sie das Gerät immer mit der richtigen Seite nach oben auf. Stellen Sie das Gerät nicht in der Nähe von Flüssigkeiten auf. Stecken Sie vor der Reinigung das Netzkabel aus. -
Seite 12: Kapitel 2: Hardware-Einrichtung
Kapitel Hardware-Einrichtung Werkzeuge und Teile für die Installation von Komponenten Bereiten Sie die folgenden Werkzeuge und Teile vor, bevor Sie Ihr Synology NAS einrichten: • Ein Schraubendreher • Mindestens ein 3,5-Zoll- oder 2,5-Zoll-SATA-Laufwerk (kompatible Laufwerke finden Sie unter www.synology. com/compatibility) Warnung: Wenn Sie zur Installation ein Laufwerk verwenden, das bereits Daten enthält, werden diese... - Seite 13 • Für 2,5"-Laufwerke: Legen Sie das Laufwerk in den Laufwerkträger ein. Drehen Sie den Träger um und ziehen Sie die Schrauben an den vier unten gezeigten Stellen an, um das Laufwerk zu befestigen. 3 Setzen Sie den Laufwerkträger mit dem Laufwerk in den leeren Einschub ein. Anmerkung: Stellen Sie sicher, dass der Laufwerkträger vollständig eingeschoben ist.
-
Seite 14: Speichermodule Installieren
Speichermodul installieren 1 Fahren Sie Ihr Synology NAS herunter. Trennen Sie alle Kabel von Ihrem Synology NAS, um Schäden zu vermeiden. 2 Drehen Sie die Schraube auf der Rückseite des Synology NAS heraus. Ziehen Sie die hintere obere Abdeckung ab und legen Sie sie beiseite. -
Seite 15: Systemsteuerung
2 Melden Sie sich als admin oder Benutzer der Gruppe administrators bei DSM an. 3 Gehen Sie zu Systemsteuerung > Info-Center und kontrollieren Sie Arbeitsspeicher insgesamt. Wenn Ihr Synology NAS den Arbeitsspeicher nicht erkennt oder nicht gestartet werden kann, prüfen Sie, ob das Speichermodul ordnungsgemäß eingesetzt wurde. 15 Kapitel 2: Hardware-Einrichtung... -
Seite 16: Speichermodul Entfernen
Speichermodul entfernen 1 Folgen Sie den Schritten 1 und 2 unter „Speichermodul installieren“, um die RS2421+/RS2421RP+ herunterzufahren, die Kabel abzustecken und die hintere obere Abdeckung wie beschrieben zu entfernen. 2 Durchtrennen Sie den Kabelbinder, bevor Sie das Speichermodul entfernen. (Das vorinstallierte Speichermodul ist mit einem Kabelbinder versehen, um zu verhindern, dass es sich beim Transport lockert.) Anmerkung: Berühren Sie keine Teile des Motherboards, wenn Sie den Kabelbinder durchtrennen. -
Seite 17: Eine Pcle-Zusatzkarte Installieren
Netzwerkkarte möglicherweise nicht ordnungsgemäß. 3 Setzen Sie die hintere obere Abdeckung wie in Schritt 5 unter „Speichermodul installieren“ beschrieben wieder ein. 4 Schließen Sie die abgesteckten Kabel wieder an und drücken Sie die Ein/Aus-Taste, um das Synology NAS einzuschalten. 17 Kapitel 2: Hardware-Einrichtung... -
Seite 18: Rackschienen Montieren Und Entfernen
Rackschienen montieren und entfernen Hier verwenden wir das Set RKS1317 als Beispiel für den Ein- und Ausbau von Rackschienen. Weitere Informationen zur Installation des Rackschienensets finden Sie in der Schnell-Installationsanleitung, die dem Rackschienenset beigefügt ist. Rackschienen montieren 1 Rackschienen am Rack montieren: a Befestigen Sie das hintere Ende der Rackschienen am Rack. - Seite 19 4 Setzen Sie mithilfe einer zweiten Person die inneren Schienen in die Rackschienen ein. 5 Ziehen und halten Sie den vorderen Riegel der inneren Schiene, um diese zu entriegeln. Schieben Sie das Gehäuse in das Rack. Verwenden Sie die Käfigmuttern und Schrauben, die den Rackschienen beiliegen, um das Gehäuse bei Bedarf am Rack zu befestigen.
-
Seite 20: Einsatz Und Topologie Von Expansionseinheiten
Das System kann auch mit nur einem Stromkabel betrieben werden, wir empfehlen aus Gründen der Ausfallsicherheit allerdings die Verwendung von zwei Stromkabeln. • Wenn Ihre Expansionseinheit korrekt angeschlossen ist, wird sie automatisch mit dem Synology NAS ein- und ausgeschaltet. -
Seite 21: Ihr Synology Nas Starten
3 Achten Sie darauf, dass der Ein-/Aus-Schalter der Stromversorgung eingeschaltet ist („─“). 4 Drücken Sie die Ein/Aus-Taste, um die RS2421+/RS2421RP+ einzuschalten. Herzlichen Glückwunsch! Ihr Synology NAS ist nun online und für Computer im Netzwerk erkennbar. Nur für RS2421+. 21 Kapitel 2: Hardware-Einrichtung... -
Seite 22: Kapitel 3: Systemwartung
Kapitel Systemwartung Systemlüfter austauschen Gehen Sie wie folgt vor, um die RS2421+/RS2421RP+ zu öffnen und den defekten Systemlüfter auszutauschen. 1 Drücken Sie die kleinen Knöpfe an den Seiten der RS2421+/RS2421RP+. 2 Heben Sie die Lüfterabdeckung an und nehmen Sie sie ab. 3 Die Lüfter sind wie folgt nummeriert:... -
Seite 23: Netzteil Austauschen
4 Suchen Sie den fehlerhaften Lüfter. Heben Sie den Lüfter an, um ihn herauszunehmen. 5 Bereiten Sie einen neuen Lüfter vor und setzen Sie ihn in die RS2421+/RS2421RP+ ein. Stellen Sie sicher, dass der Lüfter wie nachstehend gezeigt richtig ausgerichtet ist. Netzteil austauschen Wenn ein Netzteil oder sein Lüfter defekt ist, führen Sie die folgenden Schritte aus, um das defekte Netzteil auszutauschen. -
Seite 24: Kapitel 4: Dsm Auf Synology Nas Installieren
3 Geben Sie eine der folgenden Adressen in die Adresszeile Ihres Browsers ein: find.synology.com synologynas:5000 4 Der Web Assistant wird in Ihrem Browser gestartet. Das Programm sucht das Synology NAS im lokalen Nicht installiert Netzwerk. Der Status der RS2421+/RS2421RP+ sollte lauten. - Seite 25 Abschnitt 5. Lizenzbeschränkungen. Die Lizenz, die in den Abschnitten 1, 2 und 3 beschrieben ist, gilt nur, wenn Sie das Produkt bestellt und bezahlt haben und Sie das Benutzungsrecht an der Software besitzen. Synology behält sich alle Rechte vor, die nicht ausdrücklich in dieser EULA gewährt werden. Ohne Einschränkung des Vorgenannten dürfen Sie keine Dritten autorisieren oder zulassen , dass Folgendes ausgeführt wird: (a) die Software für andere Zwecke als in...
- Seite 26 (z) Ihre Nichteinhaltung dieser EULA. Abschnitt 10. Support. Während der in Abschnitt 9 angegebenen Frist stehen Ihnen die Support-Dienste von Synology zur Verfügung. Nach dem Ablauf der geltenden Frist ist eine Unterstützung für die Software durch Synology auf schriftliche Anfrage erhältlich.
- Seite 27 Rest dieser EULA in vollem Umfang in Kraft. Abschnitt 21. Gesamter Vertrag. Diese EULA stellt die gesamte Vereinbarung zwischen Synology und Ihnen für die Software und den Vertragsgegenstand dar und ersetzt alle vorherigen und gleichzeitigen Absprachen und Vereinbarungen, ob schriftlich oder mündlich.
-
Seite 28: Eingeschränkte Produktgarantie
Software, die dem vom Kunden gekauften Produkt beigelegt ist, vom Kunden auf der Website heruntergeladen oder von Synology auf dem Produkt vorinstalliert wurde; dies umfasst sämtliche in Software oder Produkt enthaltene(n) Firmware, Medien, Bilder, Animationen, Videos, Töne, Texte und Applets sowie alle Aktualisierungen oder Upgrades dieser Software. - Seite 29 Garantie Abschnitt 3.1 zu ersetzen, wird Synology nach Erhalt des fehlerhaften Produkts gemäß Abschnitt 3.4 und der Bestätigung durch Synology, dass das Produkt nicht der Garantie entspricht, auf eigene Kosten und mittels der von Synology gewählten Versandart ein Ersatzprodukt verschicken. Bevor wiederaufbereitete Produkte an Kunden verschickt werden, werden sie strengen Tests hinsichtlich der Einhaltung der Qualitätsstandards von Synology unterzogen.
-
Seite 30: Abschnitt 4. Haftungsbeschränkung
VORSTEHENDE EINSCHRÄNKUNG MÖGLICHERWEISE NICHT AUF DEN KUNDEN ZUTRIFFT. Abschnitt 4. Haftungsbeschränkung 4.1 Höhere Gewalt. Synology haftet nicht für etwaige Verspätung oder Nichterfüllung und kann auch nicht als vertragsbrüchig oder haftbar angesehen werden, wenn die Ursache oder Bedingung außerhalb der eigenen Kontrolle liegt (insbesondere jede Handlung oder Unterlassung des Kunden). - Seite 31 Das Schiedsverfahren wird von einem einzigen Schiedsrichter durchgeführt und ist allein auf den Disput zwischen dem Kunden und Synology beschränkt. Das Schiedsverfahren wird weder ganz noch teilweise mit anderen Schiedsverfahren kombiniert, noch wird es als Sammelklage durchgeführt. Das Schiedsverfahren wird in King County, Washington, USA, abgehalten, und zwar durch Einreichung der betreffenden Unterlagen, telefonisch, per E-Mail oder durch persönliches Erscheinen, je nachdem, was der Schiedsrichter auf Antrag der Parteien entscheidet.
-
Seite 32: Fcc Declaration Of Conformity
