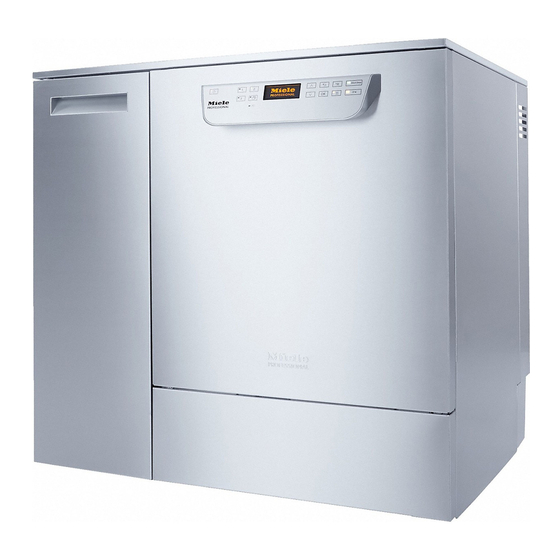

Seite 1 Gebrauchsanweisung Reinigungs- und Desinfektionsautomat für Laborglas und Laborutensilien PG 8583 CD Lesen Sie unbedingt die Gebrauchsan- de - DE, AT, CH, LU  weisung vor Aufstellung - Installation - In- betriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr.
Seite 3: Inhaltsverzeichnis
Inhalt Hinweise zur Anleitung ....................Begriffsdefinition ....................... Bestimmungsgemäße Verwendung................Benutzerprofile ........................ 10 Gerätebeschreibung......................11 Geräteübersicht......................... 11 Bedienpult ......................... 12 LED in Tastenfeldern ......................13 Sicherheitshinweise und Warnungen ................14 Am Reinigungsautomaten angebrachte Symbole ............. 20 Bedienung ........................21 Display Abbildungen ......................21 Einschalten ........................
Seite 4 Inhalt Reiniger ..........................53 Flüssigreiniger nachfüllen ....................53 Mangelanzeige ......................54 Flüssigreiniger dosieren....................54 Betrieb ..........................55 Programm wählen ......................55 Programm starten......................55 Programm über Startvorwahl starten ................55 Trocknung........................57 Programmablaufanzeige....................59 Programmende........................59 Programm unterbrechen....................60 Programmabbruch ......................61 Abbruch durch Störung....................
Seite 5 Inhalt Abschalten nach........................ 97 Betriebsbereitschaft ...................... 97 Auto-Off Funktion ......................97 Abschalten nach aktivieren ................... 98 Werkseinstellungen ......................99 Softwareversion......................... 99 Programmeinstellungen....................100 Programmeinstellungen anpassen ..................100 Programmaufbau....................... 100 Programmkopf....................... 100 Programmblöcke ......................101 Menü aufrufen ........................101 Programm zurücksetzen....................102 Programm ändern ......................
Seite 6 Inhalt Tür............................145 Unzureichende Reinigung und Korrosion................146 Sprüharmüberwachung/Leitfähigkeit/Spüldruck............... 149 Wasserzu- und -ablauf ...................... 151 Geräusche ......................... 152 Drucker/Schnittstelle ......................152 Störungen beseitigen ...................... 153 Ablaufpumpe und Rückschlagventil reinigen ..............153 Siebe im Wasserzulauf reinigen ..................154 Großflächensieb nachrüsten ..................154 Kundendienst........................
Seite 7 Inhalt Technische Daten ......................183 Ihr Beitrag zum Umweltschutz..................184 Entsorgung der Transportverpackung ................184...
Seite 8: Hinweise Zur Anleitung
Hinweise zur Anleitung Warnungen  Warnungen enthalten sicherheitsrelevante Informationen. Sie warnen vor möglichen Personen- und Sachschäden. Lesen Sie die Warnungen sorgfältig durch und beachten Sie die darin angegebenen Handlungsaufforderungen und Verhaltensre- geln. Hinweise Hinweise enthalten Informationen, die besonders beachtet werden müssen.
Seite 9: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Dieses Reinigungs- und Desinfektionsgerät dient der Aufbereitung von Laborglas, Laborutensilien und ähnlich einzustufenden Kompo- nenten und Teilen mit wässrigen Medien, wie z. B.: - Gefäße, z. B. Bechergläser, Flaschen, Kolben und Reagenzgläser - Messgefäße, z. B. Messkolben, Messzylinder und Pipetten - Schalen, z. B.
Seite 10: Benutzerprofile
Benutzerprofile Ausführende in der täglichen Routine Für die Arbeiten in der täglichen Routine müssen die Bedienpersonen in die einfachen Funktionen und die Beladung des Reinigungsauto- maten eingewiesen und regelmäßig geschult werden. Sie benötigen Grundkenntnisse in der maschinellen Aufbereitung von Laborgläsern und Laborutensilien.
Seite 11: Gerätebeschreibung
Gerätebeschreibung Geräteübersicht Seitenschrank Oberer Maschinensprüharm Dosierbehälter für Prozesschemikalien Wasseranschlüsse für Wagen und Körbe Trocknungsaggregat Unterer Maschinensprüharm Führungsschienen für Körbe und Wagen Auf der Rückseite: – Zweites Typenschild Komfort-Türverschluss – Elektro- und Wasseranschlüsse Messfühlerzugang für die Leistungs- Siebkombination prüfung (Oberseite, vorne rechts; nur bei demontiertem Deckel sichtbar) Typenschild Modulschacht für ein Kommunikations-...
Seite 12: Bedienpult
Gerätebeschreibung Bedienpult Taste  (Ein/Aus) Reinigungsautomat ein- und ausschalten. Tasten ,  und  Programmwahltasten. Die Tastenbelegung ist einstellbar. Taste  (Programmliste) Liste mit allen Programmen für die Programmwahl öffnen. Display Ausgabe der Bedienoberfläche und Anzeige des Programmablaufs. Pfeiltasten  und  Navigation in der Bedienoberfläche.
Seite 13: Led In Tastenfeldern
Gerätebeschreibung LED in Tastenfeldern In die Tastenfelder des Bedienpultes sind LED Leuchtmittel (Light Emitting Diode) eingelas- sen. Sie geben Auskunft über den Status des Reinigungsautomaten. Tastenfeld Status Taste  Der Reinigungsautomat ist eingeschaltet. BLINKT Der Reinigungsautomat befindet sich in Betriebsbe- reitschaft.
Seite 14: Sicherheitshinweise Und Warnungen
Der Reinigungsautomat darf nur durch den Miele Kundendienst oder eine entsprechend qualifizierte Fachkraft in Betrieb genommen, gewartet und repariert werden. Zur bestmöglichen Erfüllung von nor- mativen und gesetzlichen Vorschriften wird der Abschluss eines Miele Instandhaltungs-/Wartungsvertrages empfohlen. Durch unsachgemä- ße Reparaturen können erhebliche Gefahren für den Benutzer entste- hen! ...
Seite 15 Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass die- se grundlegende Sicherheitsvoraussetzung geprüft und im Zweifels- fall die Hausinstallation durch eine Fachkraft überprüft wird. Miele kann nicht für Schäden verantwortlich gemacht werden, die durch einen fehlenden oder unterbrochenen Schutzleiter verursacht werden, z. B.
Seite 16 Sicherheitshinweise und Warnungen  Bei stehender Einordnung von scharfem, spitzem Spülgut auf mögliche Verletzungsgefahren achten und das Spülgut so einsortie- ren, dass von diesem keine Verletzungsgefahren ausgehen können.  Glasbruch kann beim Be- und Entladen zu gefährlichen Verletzun- gen führen. Spülgut mit Glasbruch darf nicht im Reinigungsautoma- ten aufbereitet werden.
Seite 17 Prozesschemikalien können unter gewissen Umständen zu Schä- den am Reinigungsautomaten führen. Es wird empfohlen, den Emp- fehlungen der Hersteller der Prozesschemikalien zu folgen. Bei Schadensfällen und dem Verdacht auf Materialunverträglichkeiten wenden Sie sich an Miele.  Chlorhaltige Reiniger können die Elastomere des Reinigungsauto- maten schädigen.
Seite 18 Sicherheitshinweise und Warnungen  Die anwendungstechnische Empfehlung von Prozesschemikalien, wie z. B. Reinigungsmitteln, bedeutet nicht, dass Miele die Einflüsse der Prozesschemikalien auf das Material des Spülgutes verantwortet. Beachten Sie, dass Formulierungsänderungen, Lagerbedingungen usw., welche vom Hersteller der Prozesschemikalien nicht bekannt- gegeben wurden, die Qualität des Reinigungsergebnisses beeinträch- tigen können.
Seite 19 Die Typbezeichnungen der Ge- räte nennt Ihnen Miele.  Es dürfen nur Miele Wagen, Körbe, Module und Einsätze verwen- det werden. Bei Veränderung des Miele Zubehörs oder bei Verwen- dung anderer Wagen, Körbe und Einsätze kann Miele nicht sicherstel- len, dass ein ausreichendes Reinigungs- und Desinfektionsergebnis erreicht wird.
Seite 20: Am Reinigungsautomaten Angebrachte Symbole
Sicherheitshinweise und Warnungen Am Reinigungsautomaten angebrachte Symbole Achtung: Gebrauchsanweisung beachten! Achtung: Gefahr durch elektrischen Schlag! Warnung vor heißen Oberflächen: Beim Öffnen der Tür kann es im Spülraum sehr heiß sein! Schnittgefahr: Beim Transport und Aufstellen des Reini- gungsautomaten schnittfeste Schutzhand- schuhe tragen! Entsorgung des Altgerätes ...
Seite 21: Bedienung
Bedienung Bedienpult Der Reinigungsautomat wird ausschließlich über die Tasten auf dem Bedienpult bedient. Die Tasten sind zu beiden Seiten des Displays auf die Edelstahloberfläche des Bedienpultes aufgedruckt. Das Display selbst ist kein Touchscreen. Für die Bedienung der Tasten drücken Sie einfach auf das jeweilige Tastenfeld.
Seite 22: Einschalten
Der Reinigungsautomat muss elektrisch angeschlossen sein. Drücken Sie die Taste , bis die LED im Tastenfeld aufleuchtet.  Im Display wird daraufhin folgende Anzeige ausgegeben: PG 8583 CD Sobald der Reinigungsautomat betriebsbereit ist, wechselt die Displayanzeige und zeigt das zuletzt gewählte Programm, z. B.: Universal Temperatur 75 °C...
Seite 23: Bedienoberfläche Im Display
Bedienung Bedienoberfläche im Display Die Bedienoberfläche des Reinigungsautomaten ist in Menüs unter- teilt. Die Ausgabe des jeweiligen Menüs erfolgt über das 3-zeilige Dis- play im Bedienpult. Darin sind der Name des Menüs (oberste Zeile) und bis zu zwei Menüpunkte aufgeführt. Der jeweils ausgewählte Menüpunkt ist hell unterlegt, z. B.: Einstellungen ...
Seite 24: Einstellungen Im Menü
Bedienung Einstellungen im Menü In dieser Gebrauchsanweisung sind alle Beschreibungen zur Menü- bedienung nach folgendem Schema strukturiert: Eingabepfad Der Eingabepfad beschreibt die vollständige Eingabeabfolge, um zu der jeweiligen Menüebene zu gelangen. Dazu müssen die aufgeführ- ten Menüpunkte einzeln mit Hilfe der Pfeiltasten ausgewählt und mit OK bestätigt werden.
Seite 25: Symbole Im Display
Bedienung Symbole im Display  Navigationspfeile Enthält ein Menü mehr als zwei Auswahlmöglichkeiten, werden seit- lich von den Menüpunkten zwei Navigationspfeile eingeblendet. Einstellungen  Sprache  Datum Mit Hilfe der Pfeiltasten  und  auf dem Bedienpult kann durch das Menü...
Seite 26: Inbetriebnahme
Inbetriebnahme Aufstellen und Anschließen Vor der Inbetriebnahme muss der Reinigungsautomat standsicher aufgestellt, die Wasserzu- und -abläufe angeschlossen und elektrisch angeschlossen werden. Beachten Sie dazu die Hinweise in den Kapi- teln „Aufstellen“, „Wasseranschluss“ und „Elektroanschluss“ sowie den beiliegenden Installationsplan. Ablauf Bei der Inbetriebnahme handelt es sich um einen festen Ablauf, der nicht unterbrochen werden kann.
Seite 27 Inbetriebnahme Datumsformat Die Anzeige wechselt zur Auswahl des Datumsformats. auswählen Datumsformat TT:MM:JJ MM:TT:JJ steht für den Tag, steht für den Monat und steht für das Jahr. Wählen Sie das gewünschte Datumsformat mit Hilfe der Pfeiltasten   und  aus und speichern Sie die Auswahl mit OK. Datum einstellen Die Anzeige wechselt zur Einstellung des Datums.
Seite 28: Wasserhärte
Die Anzeige wechselt zur Auswahl der Wasseranschlüsse. anschlüsse Nicht genutzte Wasseranschlüsse können, wenn z. B. keine An- auswählen schlussmöglichkeit vorhanden ist, hierüber deaktiviert werden. Nach der Inbetriebnahme können die Wasseranschlüsse vom Miele Kundendienst wieder eingerichtet werden. Wasseranschlüsse übernehmen Kaltwasser Die Einstellung der Wasseranschlüsse erfolgt über Mehrfachauswahl.
Seite 29 Inbetriebnahme Inbetriebnahme Die Inbetriebnahme wird mit folgender Meldung beendet. abgeschlossen Inbetriebnahme erfolgreich abgeschlossen Bestätigen Sie die Meldung mit OK.  Der Reinigungsautomat ist jetzt betriebsbereit. Universal Temperatur 75 °C Dauer 1:30 Die Einstellungen aus der Inbetriebnahme werden erst dann dauerhaft übernommen, wenn ein Programm vollständig durchgelaufen ist.
Seite 30: Tür Öffnen Und Schließen
Tür öffnen und schließen Elektronische Türverriegelung Der Reinigungsautomat ist mit einem Komfort-Türverschluss ausge- stattet. Wird die Tür geschlossen, zieht der Komfort-Türverschluss die Tür automatisch in die Endposition und sorgt so für die notwendige Dichtigkeit. Die Tür ist damit elektronisch verriegelt. Tür öffnen Eine elektronisch verriegelte Tür kann nur geöffnet werden, wenn: - der Reinigungsautomat elektrisch angeschlossen und eingeschaltet...
Seite 31: Tür Über Die Notentriegelung Öffnen
Tür öffnen und schließen Tür über die Notentriegelung öffnen Die Notentriegelung darf nur betätigt werden, wenn ein normales Öffnen der Tür nicht mehr möglich ist, z. B. bei einem Stromausfall.  Wird die Notentriegelung während eines Programmablaufs be- tätigt, können heißes Wasser und Prozesschemie austreten. Es besteht Verbrühungs-, Verbrennungs- bzw.
Seite 32: Enthärtungsanlage
Enthärtungsanlage Wasserhärte Um gute Reinigungsergebnisse zu erzielen, benötigt der Reinigungs- automat weiches, kalkarmes Wasser. Bei hartem Leitungswasser legen sich weiße Beläge auf Spülgut und Spülraumwänden ab. Leitungswasser ab einer Wasserhärte von 0,7 mmol/l (4 °dH) muss deshalb enthärtet werden. Das geschieht automatisch während eines Programmablaufs in der eingebauten Enthärtungsanlage.
Seite 33: Wasserhärte Einstellen
Enthärtungsanlage Wasserhärte einstellen Die Wasserhärte kann zwischen 0 und 12,6 mmol/l (0 - 70 °dH) einge- stellt werden. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen  Wasserhärte  Wasserhärte °dH (0 - 70 °dH ) In der untersten Zeile im Display ist der mögliche Einstellungsbereich angegeben.
Seite 34: Einstelltabelle
Enthärtungsanlage Einstelltabelle °dH °f mmol/l Display °dH °f mmol/l Display 0 0 0 0 65 6,5 1 2 1 67 6,7 2 4 2 68 6,8 3 5 3 70 7,0 4 7 4 72 7,2 5 9 5 74 7,4 6 6...
Seite 35: Regeneriersalz Einfüllen
Enthärtungsanlage Regeneriersalz einfüllen Verwenden Sie nur spezielle, möglichst grobkörnige Regeneriersalze oder reine Siedesalze mit einer Körnung von ca. 1-4 mm. Verwenden Sie keinesfalls andere Salze, wie z. B. Speisesalz, Vieh- salz oder Tausalz. Diese können wasserunlösliche Bestandteile ent- halten, welche eine Funktionsstörung der Enthärtungsanlage verursa- chen! ...
Seite 36 Enthärtungsanlage  Auf keinen Fall Wasser in den Vorratsbehälter füllen! Der Vorratsbehälter könnte beim Salzeinfüllen überlaufen. Füllen Sie maximal so viel Salz in den Vorratsbehälter, dass sich der  Einfülltrichter mühelos wieder zuklappen lässt. Füllen Sie nicht mehr als 2 kg Salz ein. Beim Salzeinfüllen kann Wasser (Salzsole) aus dem Vorratsbehälter verdrängt werden.
Seite 37: Salzmangelanzeige
Enthärtungsanlage Salzmangelanzeige Bei einem niedrigen Füllstand im Salzbehälter werden Sie mit der fol- genden Meldung dazu aufgefordert, den Salzbehälter nachzufüllen: Salz nachfüllen Bestätigen Sie die Meldung mit der Taste OK und  füllen Sie das Regeneriersalz wie beschrieben nach.  Wird der Hinweis erstmalig angezeigt, ist je nach eingestellter Was- serhärte eventuell noch ein weiterer Programmdurchlauf möglich.
Seite 38: Anwendungstechnik
Insbesondere Wagen und Körbe mit Wasserzuflussrohren für Sprüh- arme und Injektorleisten müssen auf die geänderten Wasseranschlüs- se umgerüstet werden. Die Umrüstung erfolgt durch den Miele Kundendienst und ist nur bei ausgesuchten Modellen möglich.  Die Montage der Anschlussstutzen für die Wasserversorgung der Wagen und Körbe muss durch den Miele Kundendienst erfol-...
Seite 39: Oberkorb Höhenverstellen
Anwendungstechnik Oberkorb höhenverstellen Höhenverstellbare Oberkörbe sind in drei Ebenen um jeweils 2 cm höhenverstellbar, um Spülgut mit unterschiedlichen Höhen aufzube- reiten. Für die Höhenverstellung müssen die Halterungen mit den Laufrollen an den Seiten des Oberkorbs und Wasserankopplung auf der Korb- rückseiten versetzt werden. Die Laufrollenhalterungen werden mit je zwei Schrauben am Oberkorb befestigt.
Seite 40 Anwendungstechnik ...mittlere Ebene: Versetzen Sie die Rollenhalterungen beidseitig auf die mittlere Posi-  tion und schrauben Sie sie fest. Legen Sie die Edelstahlplatte so über die Öffnungen im Wasserzu-  flussrohr, dass eine der äußeren Öffnungen verdeckt ist. Schrauben Sie die Edelstahlplatte oben bzw. unten mit 2 Schrauben fest. Set- zen Sie den Anschlussstutzen so in die mittlere Öffnung der Edel- stahlplatte ein, dass die äußere Öffnung abgedeckt wird.
Seite 41: Spülgut Einordnen
Für eine angemessene Innenreinigung sind je nach Spülgut spezielle Düsen, Spülhülsen oder Adapter erforderlich. Diese und weiteres Zu- behör erhalten Sie bei Miele. - Das Spülgut grundsätzlich so einordnen, dass alle Flächen von Spülflotte umspült werden können. Nur dann kann es sauber wer- den! - Das Spülgut darf nicht ineinander liegen und sich gegenseitig abde-...
Seite 42 Anwendungstechnik Je nach Anwendungsgebiet gegebenenfalls die weiteren Hinweise in den nachfolgenden Kapiteln beachten. Vorabräumen Spülgut vor dem Einordnen entleeren, ggf. einschlägige Bestim-  mungen beachten. Nicht wasserlösliche Rückstände, wie z. B. Lacke, Klebstoffe, Poly-  merverbindungen, mit entsprechenden Lösungsmitteln entfernen. Spülgut, das mit Lösungsmitteln, chloridhaltigen Lösungen oder ...
Seite 43 Anwendungstechnik Prüfen Sie vor jedem Programmstart folgende Punkte (Sichtkon- trolle): - Ist das Spülgut spültechnisch richtig eingeordnet und angeschlos- sen? - Wurde das vorgegebene Beladungsmuster eingehalten? - Sind die Lumen/Kanäle von Spülgut mit Hohlräumen für die Spül- flotte durchgängig? - Sind die Sprüharme sauber und können sie frei rotieren? - Ist die Siebkombination frei von Verschmutzungen? Vorhandene große Teile entfernen, evtl.
Seite 44 Anwendungstechnik Spülgut..mit weitem Hals Spülgut mit weitem Hals, z. B. Bechergläser, Weithalserlenmeyerkol- ben und Petrischalen, oder mit einer zylindrischen Form, z. B. Rea- genzgläser, können mittels rotierender Sprüharme innen und außen gereinigt und gespült werden. Dazu wird das Spülgut in Voll-, Halb- oder Vierteleinsätzen positio- niert und in einem leeren Unterkorb oder einen Oberkorb mit Sprüh- arm gestellt.
Seite 45: Chemische Verfahrenstechnik
Reinigungsautomaten beschrieben und welche Maßnahmen gegebenenfalls zu ergreifen sind. Dieses Kapitel ist als Hilfestellung gedacht. Sollten bei Ihrem Aufbereitungsprozess unvor- hergesehene Wechselwirkungen auftreten oder Sie Fragen zu diesem Thema haben, wen- den Sie sich bitte an Miele. Allgemeine Hinweise Wirkung Maßnahmen Werden Elastomere (Dichtungen und - Ursachen der Schädigung sind festzustel-...
Seite 46 Schäden durchführen. - Regelmäßige Prüfung der Förderleistung des Dosiersystems durchführen. - Wartungszyklen einhalten. - Rücksprache mit Miele halten. Die Prozesschemikalien können die Elasto- - Die Hinweise und Empfehlungen der Her- mere und Kunststoffe des Reinigungsauto- steller der Prozesschemikalien sind zu be- maten und des Zubehörs schädigen.
Seite 47 Zubehörs ohne Spülgut und ohne - Elastomere und Kunststoffe des Reini- Organi- Entschäumer mit dem Programm gungsautomaten schädigen - bestimmte Kunststoffe (z. B. Polycarbona- - Rücksprache mit Miele halten. te, Plexiglas, usw.) des Spülgutes angrei- Eingebrachte Verschmutzung Wirkung Maßnahmen Folgende Stoffe können die Elastomere - In Abhängigkeit der Nutzung des Reini-...
Seite 48 Chemische Verfahrenstechnik Eingebrachte Verschmutzung Wirkung Maßnahmen Folgende Stoffe können zu einer Korrosion - Spülgut vorher ausreichend mit Wasser des Edelstahls der Spülkammer und des aus- bzw. abspülen. Zubehörs führen: - Spülgut nur tropftrocken auf die Wagen, - Salzsäure Körbe, Module und Einsätze stellen und möglichst zeitnah nach dem Einbringen in - sonstige chloridhaltige Stoffe z. B.
Seite 49: Prozesschemikalien Einfüllen Und Dosieren
Schutzhandschuhen. Informationen über geeignete Prozesschemikalien erhalten Sie bei Miele. Hochviskose (zähflüssige) Prozesschemikalien können die Dosier- überwachung beeinträchtigen und zu ungenauen Messungen füh- ren. Wenden Sie sich in diesem Fall an den Miele Kundendienst und fragen Sie nach den erforderlichen Maßnahmen.
Seite 50: Dosiersysteme
Die Dosierung erfolgt über eine Sauglanze. - Flüssigreiniger Die Dosierung erfolgt über eine Sauglanze. Bei Bedarf kann ein zusätzliches internes Dosiersystem durch den Miele Kundendienst nachgerüstet werden. Kennzeichnung Flüssige Prozesschemikalien aus externen Vorratsbehältern werden der Sauglanzen über Sauglanzen zugeführt. Eine farbliche Kennzeichnung der Sauglanzen erleichtert die jeweilige Zuordnung.
Seite 51: Neutralisationsmittel
Prozesschemikalien einfüllen und dosieren Neutralisationsmittel Neutralisationsmittel (pH-Einstellung: sauer) bewirkt, dass Reste alka- lischer Reiniger auf der Oberfläche des Spülgutes neutralisiert wer- den. Zwischenspülen Das Neutralisationsmittel wird im Programmabschnitt nach der Hauptreinigung automatisch dosiert (siehe Programmtabel- len). Dazu muss der Vorratsbehälter gefüllt und das Dosiersystem ent- lüftet sein.
Seite 52: Mangelanzeige
Prozesschemikalien einfüllen und dosieren Verbrauch Kontrollieren Sie regelmäßig den Verbrauch anhand des Füllstandes kontrollieren im Vorratsbehälter und tauschen Sie den Behälter rechtzeitig aus, um zu verhindern, dass das Dosiersystem ganz leergesaugt wird. Mangelanzeige Bei niedrigem Füllstand im Vorratsbehälter für Neutralisationsmittel werden Sie aufgefordert das Dosiersystem DOS3 nachzufüllen.
Seite 53: Reiniger
ölbeständigen Elastomeren (Variante ab Werk) darf kein chlor- haltiger Reiniger dosiert werden! Spezielle Verschmutzungen können unter Umständen andere Zu- sammenstellungen von Reiniger und Zusatzmitteln erforderlich ma- chen. Der Miele Kundendienst wird Sie in diesen Fällen beraten. Flüssigreiniger Öffnen Sie die Schublade des Seitenschranks. ...
Seite 54: Mangelanzeige
Prozesschemikalien einfüllen und dosieren Stecken Sie die Sauglanze in die Öffnung des Behälters und  drücken Sie den Verschlussdeckel bis zum Einrasten herunter. Be- achten Sie dabei die farbliche Kennzeichnung. Passen Sie die Dosierlanze durch Verschieben an die Behältergröße  an, bis sie den Kanisterboden erreicht hat.
Seite 55: Betrieb
Betrieb Programm wählen Programm- Wählen Sie ein Programm durch Betätigung einer Programmwahl-  wahltasten taste ,  oder  aus. Programmliste Drücken Sie die Taste  und  markieren Sie mit Hilfe der Pfeiltasten  und  ein Programm und ...
Seite 56 Betrieb Startzeit einstellen Wählen Sie ein Programm.  Betätigen Sie vor dem Programmstart die OK Taste.  Startzeit Stellen Sie die Stunden mit Hilfe der Pfeiltasten  (höher) und   (niedriger) ein und bestätigen Sie die Eingabe mit OK. Bei Betätigung der Taste OK springt die Markierung automatisch wei- ter zur nächsten Eingabemöglichkeit.
Seite 57: Trocknung
Betrieb Trocknung Die Zusatzfunktion „Trocknung“ beschleunigt den Trocknungsvorgang am Programmende. Bei aktivierter Trocknung leitet das Trocknungsaggregat bei geschlos- sener Tür erhitzte und HEPA-gefilterte Trocknungsluft in den Spülraum und sorgt so für eine aktive Trocknung des Spülguts. Die erhitze Trocknungsluft wird über den Dampfkondensator abgeführt und kann bei Bedarf heruntergekühlt werden (siehe Kapitel „Erweiterte Einstel- lungen/Luftabkühlung“).
Seite 58 Betrieb Bei aktivierter War die Trocknung aktiviert, können Sie wählen, ob Sie die Trocknung Trocknung deaktivieren, die Automatische Türöffnung aktivieren oder die Trock- nungszeit wie oben beschrieben neu einstellen wollen. Trocknen deaktivieren Zeit einstellen deaktivieren Die Trocknung wird deaktiviert. Zeit einstellen (nur wenn die Zeit als änderbar eingestellt ist) Mit der Auswahl können Sie die Trocknungszeit ändern.
Seite 59: Programmablaufanzeige
Betrieb Programmablaufanzeige Nach dem Programmstart kann der Programmablauf über das dreizei- lige Display nachvollzogen werden. Universal Reinigung 1 Restzeit Obere Zeile - Name des Programms. Folgende Parameter können mit Hilfe der Pfeiltasten  und  abge- Mittlere Zeile fragt werden: Reinigung 1 - aktueller Programmblock, z. B.
Seite 60: Programm Unterbrechen
Ab Werk ist die Möglichkeit, Programme im laufenden Betrieb zu un- terbrechen, gesperrt. Bei Bedarf kann diese Funktion durch den Miele Kundendienst freigeschaltet werden. Ein bereits begonnenes Programm sollte nur in zwingenden Fällen un- terbrochen werden, z. B. wenn sich das Spülgut stark bewegt.
Seite 61: Programmabbruch
Betrieb Programmabbruch  Im Falle eines Programmabbruchs muss das Spülgut erneut aufbereitet werden.  Vorsicht beim Öffnen der Tür! Das Spülgut kann heiß sein. Es besteht Verbrühungs-, Verbren- nungs- bzw. Verätzungsgefahr. Abbruch durch Ein Programm bricht vorzeitig ab und im Display wird eine Fehlermel- Störung dung ausgegeben.
Seite 62: Systemmeldungen
Betrieb Systemmeldungen Es kann vorkommen, dass nach dem Einschalten des Reinigungsau- tomaten oder nach einem Programmablauf eine Reihe von System- meldungen im Display ausgegeben werden. Diese weisen z. B. auf niedrige Füllstände in den Vorratsbehältern oder notwendige Instand- haltungsmaßnahmen hin. Filter wechseln Einige Stunden vor Ablauf der maximal zulässigen Betriebstunden werden Sie aufgefordert, die Luftfilter zu wechseln.
Seite 63: Spüldruck- Und Sprüharmüberwachung
Darüber hinaus kann die Drehzahl der Sprüharme überwacht werden, um z. B. Blockaden durch Fehlbeladungen oder Schaum im Wasser- kreislauf zeitnah detektieren zu können. Die Drehzahlüberwachung kann über die Programmeinstellungen ein- und ausgeschaltet wer- den. Weitere Einstellungen zu Spüldruck- und Sprüharmüberwachung können durch den Miele Kundendienst vorgenommen werden.
Seite 64: Einstellungen
Einstellungen  Einstellungen  Nachfolgend ist die Struktur des Menüs aufgeführt. Das Menü umfasst alle relevanten Funktionen zur Unterstützung der täglichen Routinearbeiten. In der Strukturübersicht sind allen Optionen, die dauerhaft eingestellt werden können, Kästchen  angehängt. Die werkseitigen Einstellun- gen sind durch Haken  gekennzeichnet. Wie Sie Einstellungen vor- nehmen können, ist im Anschluss an die Übersicht beschrieben.
Seite 65: Startvorwahl
Einstellungen  Startvorwahl Um die Startvorwahl nutzen zu können, muss diese freigeschaltet sein. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Einstellungen   Startvorwahl  Startvorwahl nein nein Die Startvorwahl ist deaktiviert. Die Startvorwahl ist freigeschaltet und kann für alle Programme ge- nutzt werden.
Seite 66: Trocknung
Einstellungen  Trocknung Für alle Programme mit Trocknungsphase am Programmende kann die Trocknung voreingestellt oder deaktiviert werden (siehe Pro- grammtabellen). Die Zusatzfunktion „Trocknung“ beschleunigt den Trocknungsvorgang am Programmende. Bei aktivierter Trocknung leitet das Trocknungsaggregat bei geschlos- sener Tür erhitzte und HEPA-gefilterte Trocknungsluft in den Spülraum und sorgt so für eine aktive Trocknung des Spülguts.
Seite 67 Einstellungen  Automat. Türöffnung Wurde die Option ausgewählt, kann die für alle Programme aktiviert werden. Diese öffnet am Programmende die Tür, wodurch die im Spülraum verbliebene Restwärme schneller entwei- chen kann. Automat. Türöffnung nein Programmende nein Die Tür bleibt am Programmende geschlossen. Programmende Sobald die Temperatur im Spülraum unter 60 °C gefallen ist, öffnet der Komfort-Türverschluss die Tür einen Spalt weit.
Seite 68: Entlüftung Dos
Einstellungen  Entlüftung DOS Die Dosiersysteme für flüssige Prozesschemikalien können nur dann zuverlässig dosieren, wenn sich keine Luft im System befindet. Ein Dosiersystem muss nur dann entlüftet werden, wenn: - das Dosiersystem erstmalig genutzt wird, - der Vorratsbehälter ausgetauscht wurde, - das Dosiersystem leergesaugt wurde.
Seite 69: Sprache
Einstellungen  Sprache  Die eingestellte Sprache wird für die Displayanzeige benötigt. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste   Einstellungen  Sprache   Das Fahnensymbol  hinter den Menüpunkten Einstellungen  Sprache  dient der Orientierung, für den Fall, dass die eingestellte Sprache nicht verstanden wird.
Seite 70: Tageszeit
Einstellungen  Tageszeit Die Tageszeit wird u. a. für die Prozessdokumentation, die Startvor- wahl, das Betriebstagebuch und die Displayanzeige benötigt. Einge- stellt wird das Darstellungsformat und die eigentliche Tageszeit. Es erfolgt keine automatische Umstellung zwischen Sommer- und Winterzeit. Bei Bedarf müssen Sie die Umstellung selbst vornehmen. Tageszeitformat Nachfolgend wird das Format zur Darstellung der Tageszeit im Dis- auswählen...
Seite 71 Einstellungen  Tageszeit Die Einstellung der Tageszeit erfolgt im eingestellten Tageszeitformat. einstellen Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste   Einstellungen  Tageszeit  Einstellen  Tageszeit Stellen Sie die Stunden mit Hilfe der Pfeiltasten  (höher) und  ...
Seite 72 Einstellungen  Anzeige Bei Bedarf kann der Reinigungsautomat in Betriebspausen in Be- triebsbereitschaft versetzt werden. - Dazu muss eine Option zur Anzeige der Tageszeit ausgewählt wer- den. Erweiterte Einstellungen Abschalten nach - Außerdem muss unter „ “ die Automatische Abschaltung aktiviert und eine Wartezeit einge- stellt werden.
Seite 73: Lautstärke
Einstellungen  Lautstärke Ein im Bedienpult integrierter akustischer Signalgeber, ein so genann- ter Summer, kann bei nachfolgenden Situationen eine akustische Rückmeldung geben: - Betätigung der Bedientasten (Tastenton) - Programmende - Systemmeldungen (Hinweise) Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
Seite 74: Erweiterte Einstellungen
Erweiterte Einstellungen Erweiterte Einstellungen Dem Menü sind alle administrativen Vorgänge und Einstellungen zugeordnet. Erweiterte Einstellungen Der Zugriff auf das Menü ist durch einen PIN-Code geschützt. Falls Sie nicht über den PIN-Code verfügen, wenden Sie sich bitte an einen Anwender mit entsprechenden Zugriffsrechten oder bre- chen Sie den Vorgang mit der Taste ...
Seite 75 Erweiterte Einstellungen Schnittstelle  Ethernet   Modulstatus DHCP   RS232 Ausdruck Protokolle   Sprache  Modus  Baudrate 9600   : Parität none  :  zurücksetzen nein  (  Wasserhärte  Displayanzeige  Ist-Temperatur  ...
Seite 76: Code
PIN-Code, beschränkt werden. Die Sperrung einzelner Optionen sowie die gleichzeitige Vergabe mehrerer PIN-Codes sind nicht möglich.  Bei Verlust des PIN-Codes muss ein neuer Code durch den Miele Kundendienst vergeben werden. PIN-Code Erweiterte Einstellungen Ist der Zugriff auf das Menü...
Seite 77 Erweiterte Einstellungen Programmab- Ein bereits begonnenes Programm sollte nur in zwingenden Fällen ab- bruch sperren gebrochen werden, z. B. wenn sich das Spülgut stark bewegt. Ent- sprechend kann die Möglichkeit zum Programmabbruch durch den PIN-Code geschützt werden. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
Seite 78  Bei Vergabe eines neuen PIN-Codes wird der alte Code über- schrieben und dadurch unwiederbringlich gelöscht. Eine Wieder- herstellung alter Codes ist somit nicht möglich. Bei Verlust des PIN-Codes muss ein neuer Code durch den Miele Kundendienst vergeben werden. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
Seite 79: Datum
Erweiterte Einstellungen Datum Das Datum wird z. B. für die Prozessdokumentation benötigt. Einge- stellt werden das Darstellungsformat und das eigentliche Datum. Datumsformat Die Auswahl des Datumsformat bestimmt die Darstellung im Display auswählen und in der Prozessdokumentation. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
Seite 80 Erweiterte Einstellungen Datum einstellen Das Tagesdatum wird im ausgewählten Datumsformat eingestellt. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste   Erweiterte Einstellungen Datum  Einstellen  Datum Stellen Sie den Tag/Monat mit Hilfe der Pfeiltasten  (höher) und  ...
Seite 81: Betriebstagebuch
Im Betriebstagebuch werden die Verbrauchsdaten von Wasser und Prozesschemikalien, sowie Betriebsstunden und Programmabläufe protokolliert. Erfasst wird der gesamte Lebenszyklus der Maschine. Außerdem kann der Miele Kundendienst im Betriebstagebuch eine Empfehlung für den jeweils nächsten Wartungstermin hinterlegen. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
Seite 82: Protokoll
Spülgut anpassen oder alle Programme auf die Werkeinstellungen zu- rücksetzen. Für die Änderung der Programmeinstellungen werden zusätzliche spezifische Gerätekenntnisse benötigt und sollten daher nur von ver- sierten Anwendern oder dem Miele Kundendienst vorgenommen wer- den. Das weitere Vorgehen wird im Kapitel „Programmeinstellungen“ be- schrieben.
Seite 83: Luftabkühlung
Erweiterte Einstellungen Luftabkühlung Während der Trocknungsphase wird die heiße Abluft aus dem Spül- raum über den Dampfkondensator in die Umgebung entlassen. Dabei kann sie die Umgebung je nach Zimmergröße mehr oder weniger auf- heizen. Um diesen Effekt zu reduzieren, kann die aufgeheizte Abluft während der Trocknungsphase heruntergekühlt werden.
Seite 84: Programmfreigabe
Erweiterte Einstellungen Programmfreigabe Es besteht die Möglichkeit den Zugriff auf einzelne Aufbereitungspro- gramme zu sperren. Gesperrte Programme stehen bei der Programm- wahl nicht zur Verfügung. So kann z. B. sichergestellt werden, dass nur geprüfte Programme zum Einsatz kommen. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
Seite 85: Programm Verschieben: Programmwahltasten Belegen
Erweiterte Einstellungen Programm verschieben: Programmwahltasten belegen Sie können die Programmliste nach Ihren Anforderungen sortieren und dabei die drei Programmwahltasten ,  und  beliebig mit Programmen belegen. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen  ...
Seite 86: Dosiersysteme
Erweiterte Einstellungen Dosiersysteme Bis zu zwei Prozesschemikalien können pro Spülblock dosiert wer- den. Über das nachfolgende Menü können Sie die Dosiersysteme ak- tivieren, entlüften, bei Bedarf den Namen ändern und für alle Pro- gramme die Dosierkonzentration einstellen. Dosiersysteme Nachfolgend können Sie einzelne Dosiersysteme für alle Programme aktivieren aktivieren oder deaktivieren.
Seite 87: Entlüftung Dos
Erweiterte Einstellungen Entlüftung DOS Die Dosiersysteme für flüssige Prozesschemikalien können nur dann zuverlässig dosieren, wenn sich keine Luft im System befindet. Ein Dosiersystem muss nur dann entlüftet werden, wenn: - das Dosiersystem erstmalig genutzt wird, - der Vorratsbehälter ausgetauscht wurde, - das Dosiersystem leergesaugt wurde.
Seite 88 Erweiterte Einstellungen Dosierkonzentra- Die Dosierkonzentration für flüssige Prozesschemikalien kann z. B. tion für Flüssig- bei einem Herstellerwechsel für alle Programme auf einmal angepasst medien einstellen werden. Die Dosierkonzentration ist entsprechend den Angaben der Hersteller bzw. den Erfordernissen an das Aufbereitungsergebnis einzustellen. Der Verbrauch an Flüssigmedien wird im Betriebstagebuch des Au- tomaten protokolliert (siehe Kapitel „Erweiterte Einstellungen/Be- triebstagebuch“).
Seite 89: Prüfprogramm
Erweiterte Einstellungen DOS1 Dosiersystem neu Bei Bedarf können Sie die Bezeichnungen der Dosiersysteme „ “ benennen DOS1 Reiniger usw. um einen Zusatz, wie z. B. „ “ erweitern. Die Be- zeichnung „DOS“ mit der zugehörigen Zahl kann nicht verändert wer- den. Dokumentieren Sie jede Änderung der werkseitigen Einstellungen für einen eventuellen späteren Kundendienstfall.
Seite 90: Filterwartung
Erweiterte Einstellungen Filterwartung Luftfilter Die Luftfilter im Trocknungsaggregat müssen regelmäßig gegen neue wechseln Filter ausgetauscht werden. Wie Sie die Filter austauschen und was Sie dabei beachten müssen, erfahren Sie Kapitel „Instandhaltungs- maßnahmen/Filterwechsel“. Siebe im Die Siebe im Spülraum müssen täglich geprüft und regelmäßig gerei- Spülraum reinigen nigt werden, siehe Kapitel „Instandhaltungsmaßnahmen/Siebe im Spülraum reinigen“.
Seite 91 Erweiterte Einstellungen Zähler Der Zähler für das Reinigungsintervall darf nur zurückgesetzt wer- zurücksetzen den, wenn eine Reinigung durchgeführt wurde. Siebkombination zurücksetzen Intervall zurücksetzen Der Zähler wird zurückgesetzt. Intervall Wählen Sie eine Option mit Hilfe der Pfeiltasten  und  aus und ...
Seite 92: Schnittstelle
Schnittstelle Miele Reinigungsautomaten bieten die Möglichkeit Aufbereitungspro- zesse zu dokumentieren. Dazu sind die Reinigungsautomaten auf der Rückseite mit einem Modulschacht zur Aufnahme eines Miele Kom- munikationsmoduls ausgestattet. Die Kommunikationsmodule erhal- ten Sie bei Miele. Den Modulen liegen eigene Gebrauchsanweisungen bei.
Seite 93 Erweiterte Einstellungen Schnittstelle  Die Konfiguration der Schnittstelle sollte nur durch Fachkräfte konfigurieren erfolgen. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen  Schnittstelle  Schnittstelle Ethernet RS232 Ethernet Konfiguration einer Ethernet-Schnittstelle. RS232 Konfiguration einer seriellen RS-232-Schnittelle. Wählen Sie die Art der Schnittstelle aus und bestätigen Sie ihre ...
Seite 94 Erweiterte Einstellungen RS-232 Ausdruck Protokolle Nachträgliches Auslesen der Chargenprotokolle (siehe Kapitel „Pro- zessdokumentation“). Sprache  Für die RS-232 Schnittstelle kann eine der folgenden Sprache ein- gestellt werden: Deutsch, Englisch (GB), Französisch, Italienisch, Spanisch, Portu- giesisch, Schwedisch oder Russisch. Modus Terminal –...
Seite 95: Wasserhärte
Erweiterte Einstellungen Wasserhärte Mit Hilfe dieses Menüs können Sie die Enthärtungsanlage auf die Wasserhärte des Leitungswassers programmieren. Das weitere Vorgehen ist im Kapitel „Enthärtungsanlage“ beschrie- ben. Displayanzeige: Temperatur Während eines Programmablaufs kann über das Display die Spül- raumtemperatur abgefragt werden. Ausgegeben wird entweder die aktuelle Ist-Temperatur oder die für den laufenden Spülblock vorgegebene Soll-Temperatur.
Seite 96: Display: Helligkeit Und Kontrast
Erweiterte Einstellungen Display: Helligkeit und Kontrast Mit Hilfe dieses Menüs können Sie die Helligkeit und den Kontrast des Displays anpassen. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste  Erweiterte Einstellungen  Display  Display Kontrast Helligkeit Kontrast Kontrast einstellen.
Seite 97: Abschalten Nach
Erweiterte Einstellungen Abschalten nach Wird der Reinigungsautomat für eine einstellbare Zeit nicht genutzt, kann dieser in Betriebsbereitschaft versetzt oder automatisch abge- schaltet werden. Betriebsbereit- Bei Betriebsbereitschaft bleibt der Reinigungsautomat eingeschaltet schaft und die Uhrzeit wird im Display angezeigt. Durch drücken einer belie- bigen Taste wird der Reinigungsautomat wieder reaktiviert.
Seite 98: Abschalten Nach Aktivieren
Erweiterte Einstellungen Abschalten nach Rufen Sie das Menü über den folgenden Eingabepfad auf:  aktivieren Taste  Erweiterte Einstellungen   Abschalten nach Abschalten nach nein Die Auto-Off-Funktion ist aktiviert. Es muss eine Wartezeit einge- stellt werden, nach der eine automatische Abschaltung erfolgen soll.
Seite 99: Werkseinstellungen
Erweiterte Einstellungen Werkseinstellungen Bei Bedarf können alle geänderten Parameter wieder auf die werksei- tigen Einstellungen zurückgesetzt werden. Die Parameter der Steue- rung und die Programmeinstellungen werden separat zurückgesetzt. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste   ...
Seite 100: Programmeinstellungen
Spülgut ausgerichtet sein. Für die Änderung der Programmeinstellungen werden zusätzliche spezifische Gerätekenntnisse benötigt und sollten daher nur von ver- sierten Anwendern oder dem Miele Kundendienst vorgenommen wer- den. Veränderungen von Programmparametern eines qualifizierten Reini- gungsautomaten erfordern ggf. eine erneute Leistungsqualifizie- rung.
Seite 101: Programmblöcke
Eine ausreichende Trocknung reduziert die Restfeuchte auf dem Spülgut. Menü aufrufen Ab Werk ist das Menü für die Programmeinstellungen für Anwender gesperrt. Bei Bedarf kann dieses durch den Miele Kundendienst frei- geschaltet werden. Rufen Sie das Menü über den folgenden Eingabepfad auf: ...
Seite 102: Programm Zurücksetzen
Programmeinstellungen Programm zurücksetzen Sie können Programme einzeln auf den Auslieferungszustand zurück- setzen.  Programme, die auf einem freien Speicherplatz gespeichert wurden, werden unwiederbringlich gelöscht. ...  Programmeinstellung Programm zurücksetzen  Im Display werden zunächst alle Programme aufgelistet. Wählen Sie das Programm mit Hilfe der Pfeiltasten  und  aus ...
Seite 103: Programm Ändern
Programm ändern Sie können alle Parameter verändern, die in den Programmtabellen als veränderbar gekennzeichnet sind. Die weiteren Einstellungen sind dem Miele Kundendienst vorbehalten. Die Einstellung der Programme erfolgt in zwei Schritten: - Als erstes müssen die Spülblöcke dem Programm neu zugeordnet oder die bestehende Zuordnung erneut bestätigt werden.
Seite 104: Spülblöcke Zuordnen
Programmeinstellungen Spülblöcke Jede Programmänderung beginnt mit der Zuordnung der Spülblöcke. zuordnen Universal übernehmen Vorspülen 1 Die Zuordnung erfolgt über Mehrfachauswahl. In der Displayanzeige ist allen Spülblöcken ein Kästchen  vorangestellt. Ist der Spülblock dem Programm zugeordnet, ist darin ein Haken zu sehen . Durch Auswahl der Spülblöcke können diese dem Programm zugeordnet oder die Zuordnung wieder entfernt werden.
Seite 105: Sprüharmüberwachung
Programmeinstellungen Sprüharm- Das Aufbereitungsergebnis ist davon abhängig, dass alle Flächen und überwachung Hohlräume des Spülguts von der Spülflotte um- bzw. durchspült wer- den. Dazu verteilen die Maschinen-, Korb- und Wagensprüharme durch Rotation die Spülflotte im Spülraum. Es besteht die Möglichkeit, die Drehzahl der Sprüharme während ei- nes Programmablaufes zu überwachen.
Seite 106 Programmeinstellungen Wie sich abweichende Sprüharmdrehzahlen auswirken sollen, wird je- weils pro Spülblock eingestellt. ... Reinigung 1  Spülblock auswählen, z. B.: Sprüharmüberwachung  Sprüharmüberw. ein -> Stop ein -> Warnung ein -> Stop Ein laufendes Programm wird bei Drehzahlabweichung abgebro- chen. Der Abbruch wird im Display angezeigt und im Chargenproto- koll vermerkt.
Seite 107: Leitfähigkeitsmessung
Programmeinstellungen Leitfähigkeits- Die elektrische Leitfähigkeit von wässrigen Lösungen ist ein Maß für messung die gesamte Menge an gelösten, elektrisch leitfähigen Substanzen (z. B. Salze, Säuren, usw.). Für das Aufbereitungsergebnis ist die elektrische Leitfähigkeit wäh- rend der Nachspülphase relevant. Die im Wasser enthaltenen Salze bzw.
Seite 108 Programmeinstellungen Leitfähigkeits- Die Leitfähigkeitsmessung wird für jedes Programm einzeln aktiviert. messung Gemessen wird die Leitfähigkeit in der Nachspülphase. aktivieren ... Grenzwert LFMMc  Grenzwert LFMMc Wasserzulauf Wasserablauf Wasserzulauf Die elektrische Leitfähigkeit der Spülflotte vor Beginn der Nachspül- phase wird gemessen. Wasserablauf Die elektrische Leitfähigkeit der Spülflotte am Ende der Nachspül- phase wird gemessen.
Seite 109 In regelmäßigen Abständen, z. B. im Rahmen der Wartung, muss das messmodul Leitfähigkeitsmessmodul durch den Miele Kundendienst neu kalibriert kalibrieren werden. Gegebenenfalls kann es vorkommen, dass auch außerhalb der Wartungszyklen eine Kalibrierung erforderlich wird. Leitfähigkeitsmessmodul Kalibrierung notwendig Benachrichtigen Sie bei einer solchen Meldung den Miele Kunden-  dienst.
Seite 110: Wassermenge Ändern
Programmeinstellungen Leitfähigkeits- Die Leitfähigkeitsmessung erfolgt in der Nachspülphase (siehe Pro- sensor aktivieren grammtabellen). ... Nachspülen 1 Nachspülen 2  oder LFMMc Überwachung  LFMMc Überwachung nein Die Leitfähigkeit wird gemessen. nein Der Leitfähigkeitssensor ist deaktiviert. Wählen Sie eine Option mit Hilfe der Pfeiltasten  und  aus. ...
Seite 111: Abpumpzeit Verlängern
Programmeinstellungen Abpumpzeit Wenn am Ende eines Spülblocks noch Restwasser im Spülraum ist, verlängern weil z. B. das bauseitige Abwassersystem nicht ausreicht, um das Abwasser aus dem Spülraum in der vorgesehen Zeit abzuleiten, wird folgende Fehlermeldung ausgegeben: Wasserablauf prüfen In diesem Fall kann die Abpumpzeit verlängert werden. ...
Seite 112: Konzentration Einstellen
Programmeinstellungen Konzentration Bis zu zwei Prozesschemikalien können je Spülblock dosiert werden. einstellen Es ist auch möglich zwei Mal das gleiche Dosiersystem anzusteuern. ... Dosierung 1 Dosierung 2  oder Dosiersysteme  Dosiersysteme DOS 1 ... DOS ... Die Anzahl an Dosiersystemen kann je nach Ausstattung und ange- schlossenen DOS-Modulen variieren.
Seite 113: Temperatur Spülblock Einstellen
Programmeinstellungen Temperatur Die Spülblocktemperatur wird durch aufheizen der Spülflotte erreicht. Spülblock Die Temperatur muss auf die Aufgabenstellung abgestimmt sein. einstellen Temperaturen über 55 °C führen zur Eiweißdenaturierung und ge- gebenenfalls Fixierung. Es sind die Erfordernisse der jeweils angemessenen Infektions- profilaxe zu beachten. ...
Seite 114 Programmeinstellungen Haltezeit Die Haltezeit entspricht dem Zeitraum, in dem die Spülblocktempera- einstellen tur konstant gehalten wird. ... Haltezeit  Haltezeit (0 - 15 Die Einstellung erfolgt in 1 Min (Minuten) Schritten. In der untersten Zeile ist der mögliche Einstellungsbereich angegeben. Ist für diesen Spülblock die Dosierung von Prozesschemikalien vorge- sehen, entspricht die Haltezeit mindestens der vorgegebenen DOS Wirkzeit.
Seite 115: Trocknungsaggregat
Programmeinstellungen Trocknungs- Die Zusatzfunktion „Trocknung“ beschleunigt den Trocknungsvorgang aggregat am Programmende. Bei aktivierter Trocknung leitet das Trocknungsaggregat bei geschlos- sener Tür erhitzte und HEPA-gefilterte Trocknungsluft in den Spülraum und sorgt so für eine aktive Trocknung des Spülguts. Die erhitze Trocknungsluft wird über den Dampfkondensator abgeführt und kann bei Bedarf heruntergekühlt werden (siehe Kapitel „Erweiterte Einstel- lungen/Luftabkühlung“).
Seite 116 Die Trocknungsphase ist in zwei Blöcke gegliedert. Je Block müssen Zeit einstellen die Temperatur und die Haltezeit (Zeit Trocknung) eingestellt werden. Der erste Block (Temperatur 1 und Zeit Trocknung 1) ist nicht allen Programmen zugeordnet, kann aber bei Bedarf durch den Miele Kun- dendienst eingerichtet werden. Temperatur 1 ...
Seite 117 Programmeinstellungen Zeit Trocknung 2 ... einstellen  Zeit Trocknung 2 Einstellen  Zeit Trocknung 2 Min) (0 - 120 Die Haltezeit wird in 1 Minuten Schritten eingestellt. In der untersten Zeile ist der mögliche Einstellungsbereich angegeben. Stellen Sie die Haltezeit mit Hilfe der Pfeiltasten  (höher) und  ...
Seite 118 Programmeinstellungen Abkühlen mit Nach der Trocknung kann die Abkühlung des Spülguts durch das Gebläse Trocknungsaggregat beschleunigt werden. Dazu läuft das Gebläse des Trocknungsaggregat bei ausgeschalteter Heizung weiter und kühlt so das Innere des Spülraums herunter. ...  Abkühlen mit Gebläse Abkühlen mit Gebläse nein Zeit einstellen...
Seite 119: Prozessdokumentation
- Programmende, - Systemmeldungen, wie z. B. Salzmangel. Bei Bedarf können noch weitere Daten in das Protokoll aufgenommen werden. Wenden Sie sich dazu an den Miele Kundendienst. Speicherung Abhängig vom Umfang werden zwischen 10 und max. 20 Chargen- protokolle im geräteinternen Speicher netzausfallsicher vorgehalten.
Seite 120: Kommunikationsmodul Für Externe Archivierung
Prozessdokumentation Kommunikationsmodul für externe Archivierung Für eine dauerhafte Archivierung der Chargenprotokolle ist auf der Geräterückseite ein Modulschacht zur Aufnahme eines Miele Kommu- nikationsmoduls integriert. Die Module ermöglichen die Einrichtung einer Ethernet-Schnittstelle zur Dokumentation mit Hilfe einer Doku- mentationssoftware oder einer RS-232 Schnittstelle zur Anbindung an einen Protokolldrucker.
Seite 121: Prozessdokumentation Mit Protokolldrucker
Prozessdokumentation Prozessdokumentation mit Protokolldrucker Die Prozessprotokolle werden über einen direkt angebundenen Proto- kolldrucker ausgedruckt und in Papierform archiviert. Grafische Dar- stellungen sind nicht enthalten. Die Direktanbindung erfordert ein XKM RS232 10 Med Kommunikationsmodul. Protokollformate Für die Papierarchivierung kann zwischen zwei verschiedenen Proto- kollformaten gewählt werden: - Im Langformat sind alle protokollierten Daten aufgeführt.
Seite 122: Chargenprotokolle Nachträglich Auslesen
Prozessdokumentation Chargenprotokolle nachträglich auslesen Der Reinigungsautomat bietet die Möglichkeit, die intern gespeicher- ten Protokolle nachträglich auszulesen. Externe Software Bei bestehender Netzwerkanbindung können die Daten direkt über die Dokumentationssoftware abgefragt werden, sofern die Dokumen- tationssoftware diese Funktion unterstützt. Eingaben am Reinigungs- automaten sind nicht erforderlich.
Seite 123: Instandhaltungsmaßnahmen
Instandhaltungsmaßnahmen Wartung Periodische Wartungen müssen nach 1000 Betriebsstunden oder mindestens einmal jährlich durch den Miele Kundendienst oder durch eine entsprechend qualifizierte Fachkraft erfolgen. Die Wartung umfasst folgende Punkte und Funktionskontrollen: - Austausch von Verschleißteilen - elektrische Sicherheitsprüfung nach nationalen Vorgaben (z. B.
Seite 124: Routineprüfung
Instandhaltungsmaßnahmen Routineprüfung Täglich vor Arbeitsbeginn müssen Routineprüfungen durch den Be- treiber durchgeführt werden. Für die Routineprüfungen wird ab Werk eine Vorlage für eine entsprechende Checkliste mit ausgeliefert. Folgende Punkte sind zu kontrollieren: - die Siebe im Spülraum - die Maschinensprüharme und die Sprüharme der Wagen, Module und Körbe - der Spülraum und die Türdichtung - die Dosiersysteme...
Seite 125 Instandhaltungsmaßnahmen Drehen Sie den Mikrofeinfilter in Pfeilrichtung los und nehmen Sie  ihn zusammen mit dem Grobsieb heraus. Drücken Sie die Griffstege zusammen und ziehen Sie das Grobsieb  nach oben heraus. Entnehmen Sie das Feinsieb, das lose zwischen dem Grobsieb und ...
Seite 126: Sprüharme Prüfen Und Reinigen
 sen.  Schwergängige oder blockierte Sprüharme dürfen nicht weiter verwendet werden. Wenden Sie sich in diesen Fällen an den Miele Kundendienst. Sprüharme Für die Reinigung müssen die Sprüharme der Maschine sowie die der reinigen Wagen und Körbe wie folgt demontiert werden: Entnehmen Sie den Wagen bzw.
Seite 127 Sollten Verschleißerscheinungen an den Lagerungen sichtbar sein, kann dies langfristig die Funktion der Sprüharme beeinträchtigen. Wenden Sie sich in diesen Fällen an den Miele Kundendienst. Setzen Sie die Sprüharme nach der Reinigung wieder ein.  Prüfen Sie nach der Montage, ob sich die Sprüharme leicht drehen ...
Seite 128: Reinigungsautomaten Reinigen
Reinigen Sie regelmäßig die Rinne im Sockelblech unterhalb der Tür  mit einem feuchten Tuch. Spülraum reinigen Der Spülraum ist weitgehend selbstreinigend. Sollten sich dennoch Ablagerungen bilden, wenden Sie sich an den Miele Kundendienst. Gerätefront Reinigen Sie die Edelstahloberfläche mit einem feuchten Tuch und ...
Seite 129: Wagen, Körbe, Module Und Einsätze Kontrollieren
- Müssen die Filterrohre gereinigt oder Filterplatten, z. B. im E 478/1, gewechselt werden? Wartung von Periodische Wartungen müssen nach 1000 Betriebsstunden oder Wagen, Körben, mindestens einmal jährlich durch den Miele Kundendienst oder Modulen und durch eine entsprechend qualifizierte Fachkraft erfolgen. Einsätzen...
Seite 130: Filterwechsel
Instandhaltungsmaßnahmen Filterwechsel Die Luftfilter für das maschineninterne Trocknungsaggregat verfügen über eine begrenzte Einsatzdauer. Aus diesem Grund müssen die Fil- ter regelmäßig nach z. B. folgender Meldung ausgetauscht werden: HEPA-Filter wechseln! Grobfilter Öffnen Sie die Schublade des Seitenschranks.  wechseln Lösen Sie das Filtergitter und klappen Sie es nach unten auf. Alter- ...
Seite 131: Hepa-Filter Wechseln
Instandhaltungsmaßnahmen HEPA-Filter Eine einwandfreie Funktion ist nur mit einem Original Miele-HEPA- wechseln Filter Klassifikation 14 gegeben. Wenn möglich, sollte der Miele Kundendienst den HEPA-Filter im Rahmen der Wartung austauschen. Ist dies nicht möglich, können Sie den Filter wie folgt wechseln: Öffnen Sie die Schublade des Seitenschranks und entfernen Sie...
Seite 132 Instandhaltungsmaßnahmen Betriebsstunden- Zu jedem Filtertyp sind in der Maschinensteuerung die maximal zu- zähler zurück- lässigen Betriebsstunden hinterlegt. Nach jedem Filterwechsel muss setzen der Betriebsstundenzähler zurückgesetzt werden. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste   Erweiterte Einstellungen  ...
Seite 133: Leistungsprüfung
Instandhaltungsmaßnahmen  Der Betriebsstundenzähler darf nur zurückgesetzt werden, wenn der Filter ausgetauscht wurde. zurücksetzen nein Der Betriebsstundenzähler wird für den neuen Filter zurückgesetzt. nein Der Zählerstand wird beibehalten. Wählen Sie eine Option mit Hilfe der Pfeiltasten  und  aus. ...
Seite 134 Aufbereitungsprogramms aktiviert werden können. Die Prüfprogramme unterbrechen den Programmablauf automatisch an festgelegten Punkten. Die Unterbrechung wird über Signalton und Displaymeldung angezeigt. Der Miele Kundendienst kann die Dauer der Unterbrechung zwischen 10 Sekunden und ca. 42 Minuten ein- stellen. Innerhalb dieser Zeitspanne können Messungen vorgenom- men oder die Tür zur Probenentnahme geöffnet werden.
Seite 135 Instandhaltungsmaßnahmen Prüfprogramm Prüfprogramme gelten nur für jeweils einen Programmdurchlauf. Für aktivieren weitere Prüfungen muss erneut ein Prüfprogramm ausgewählt wer- den. Rufen Sie das Menü über den folgenden Eingabepfad auf:  Taste   Erweiterte Einstellungen  Prüfprogramm Prüfprogramm nein Labor nein Das Menü...
Seite 136: Störungshilfe
Störungshilfe Die nachfolgende Übersicht soll dabei helfen, die Ursachen einer Störung zu finden und zu beseitigen. Jedoch unbedingt beachten:  Reparaturen dürfen nur vom Miele Kundendienst durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Anwender ent- stehen. Um einen unnötigen Kundendiensteinsatz zu vermeiden, sollte beim ersten Auftreten einer Fehlermeldung überprüft werden, ob dieser Fehler nicht durch eine evtl.
Seite 137: Dosierung/Dosiersysteme
Störungshilfe Problem Ursache und Behebung Nächste Wartung am: Keine Störung! Der Miele Kundendienst hat eine Empfehlung für den nächsten Wartungstermin hinterlegt. Vereinbaren Sie einen Wartungstermin mit dem Miele  Kundendienst. Dosierung/Dosiersysteme  Vorsicht beim Umgang mit Prozesschemikalien! Bei allen Prozesschemikalien sind die Sicherheitshinweise und Sicherheitsdatenblätter der Hersteller zu beachten.
Seite 138 Defekt an der Sauglanze feststellen, benachrichtigen Sie den Miele Kundendienst. Hochviskose (zähflüssige) Prozesschemikalien können die Dosierüberwachung beein- trächtigen und zu ungenauen Messungen führen. Wenden Sie sich in diesem Fall an den Miele Kundendienst und fragen Sie nach den erforderlichen Maßnahmen.
Seite 139: Salzmangel/Enthärtungsanlage
Störungshilfe Salzmangel/Enthärtungsanlage Problem Ursache und Behebung Salz nachfüllen Der Salzvorrat der Enthärtungsanlage geht zur Neige. Füllen Sie vor dem nächsten Programmstart Regenerier-  salz nach. In Kürze Gerätesperre wegen Der Salzvorrat der Enthärtungsanlage ist aufgebraucht. Ei- Salzmangel ne weitere Regeneration ist nicht mehr möglich. Der Reini- gungsautomat wird mit der nächsten Regeneration für wei- tere Anwendungen gesperrt.
Seite 140: Abbruch Mit Fehlernummer
 Kapiteln „Wasserzulauf anschließen“ und „Technische Daten“. Überprüfen Sie die Siebe im Wasserzulauf.  Wenden Sie sich an den Miele Kundendienst und fragen  Sie nach den erforderlichen Maßnahmen. Fehler 412-414 Ein Programm wurde abgebrochen, weil der Volumenstrom des einlaufenden Wassers zu hoch ist.
Seite 141 Störungshilfe Problem Ursache und Behebung Fehler 426, 526 Der Spüldruck ist zu gering. - Der Spüldruck ist aufgrund starker Schaumbildung zu ge- ring. Eventuell wurde verschütteter Klarspüler nach dem Auffüllen nicht entfernt. Beachten Sie die Hinweise zu Schaumentwicklung im  Kapitel „Chemische Verfahrenstechnik“. Abspülen Starten Sie das Programm , um den Spülraum...
Seite 142  Schließen Sie die Tür und versuchen Sie sie wieder mit  der Taste  zu öffnen. Bei erneuter Blockade: Benachrichtigen Sie den Miele Kundendienst.  Fehler 440 Der Schwimmerschalter im Sammeltopf hat nicht geschal- tet. Möglicherweise ist der Schalter blockiert.
Seite 143 Das Waterproofsystem hat angesprochen. Unter Umstän- den liegt eine Undichtigkeit bei einem der Wasserzulauf- schläuche vor. Schließen Sie die Wasserhähne.  Benachrichtigen Sie den Miele Kundendienst.  Fehler 555 Im Dampfkondensator hat sich zu viel Wasser angesam- melt. Evtl. wurde Spülflotte z. B. durch abgewinkelte Spül- güter oder Injektordüsen hinter das Schutzblech des...
Seite 144: Prozessbedingte Störungen Und Meldungen
Programm keine Trock- nung programmiert ist. Starten Sie das Programm ohne Trocknung.  Oder Lassen Sie durch den Miele Kundendienst die Trock-  nungsparameter für dieses Programm einstellen. Falscher Code eingegeben Der eingegebene PIN-Code entspricht nicht dem einge- speicherten Code.
Seite 145: Tür
Tür Problem Ursache und Behebung Tür nicht vollständig ge- Heftiges Zuschlagen der Tür kann zu technischen Proble- schlossen men beim Komfort-Türverschluss führen. Öffnen und schließen Sie die Tür.  Wird die Fehlermeldung erneut angezeigt: Benachrichtigen Sie den Miele Kundendienst. ...
Seite 146: Unzureichende Reinigung Und Korrosion
Störungshilfe Problem Ursache und Behebung Vorsicht Spülraum heiß Trotz- Bei Betätigung der Taste  beträgt die Temperatur im dem öffnen? Spülraum über 60 °C.  Beim Öffnen der Tür können heißer Dampf und Pro- zesschemie austreten! Öffnen Sie die Tür nur, wenn es unbedingt nötig ist. ...
Seite 147 Störungshilfe Problem Ursache und Behebung Das Reinigungsergebnis Wagen, Körbe, Module und Einsätze waren nicht für das ist mangelhaft. Spülgut vorgesehen. Wählen Sie die Wagen, Körbe, Module und Einsätze ent-  sprechend der Aufgabenstellung aus. Wagen, Körbe, Module und Einsätzen wurden falsch oder zu voll beladen.
Seite 148 Störungshilfe Problem Ursache und Behebung Spülgut aus Glas weist Das Spülgut ist für die maschinelle Aufbereitung ungeeig- Korrosion auf (Glasangriff). net. Verwenden Sie ausschließlich Spülgut, dass vom Her-  steller als maschinell aufbereitbar deklariert ist. Im Programmablauf hat keine Neutralisation stattgefunden. Überprüfen Sie den Füllstand des Vorratsbehälters und ...
Seite 149: Sprüharmüberwachung/Leitfähigkeit/Spüldruck
(siehe Kapitel „Wasserzulauf anschließen“). Leitfähigkeit außerhalb des Wegen Unterschreitung des Messbreichs kann der Leitwert Grenzwertes nicht ermittelt werden. Benachrichtigen Sie den Miele Kundendienst.  Leitfähigkeitsmessmodul Kali- Das Leitfähigkeitsmessmodul muss neu kalibriert werden. brierung notwendig Benachrichtigen Sie den Miele Kundendienst.
Seite 150 Störungshilfe Problem Ursache und Behebung Spüldruck außerhalb Toleranz Der Spüldruck weicht vom Referenzwertwert ab. Ursachen für Schwankungen im Spüldruck sind z. B.: - fehlerhafte Wasserankopplungen, - offene Adapter, - Schaumentwicklung. Ermitteln Sie die Ursache und stellen Sie diese ab.  Das Programm wird nicht unterbrochen. Dennoch müs- ...
Seite 151: Wasserzu- Und -Ablauf
Störungshilfe Wasserzu- und -ablauf Problem Ursache und Behebung Wasserzulauf prüfen Ein oder mehrere Wasserhähne sind geschlossen. Öffnen Sie die Wasserhähne.  Es gelangt nicht genug Wasser in den Reinigungsautoma- ten. Reinigen Sie die Siebe im Wasserzulauf.  Öffnen Sie die Wasserhähne vollständig. ...
Seite 152: Geräusche
 Tauschen Sie ggf. die Druckerpatronen aus.  Netzwerkunterbrechung Das Kommunikationsmodul hat eine Netzwerkunterbre- chung festgestellt bzw. kann keine Verbindung aufbauen. Wenden Sie sich an ihren Netzwerkadministrator.  Kann das Problem nicht behoben werden: Benachrichtigen Sie den Miele Kundendienst. ...
Seite 153: Störungen Beseitigen
Störungen beseitigen Ablaufpumpe und Rückschlagventil reinigen Wenn am Ende eines Programms das Wasser nicht vollständig aus dem Spülraum abgepumpt worden ist, könnte ein Fremdkörper die Ablaufpumpe oder das Rückschlagventil blockieren. Nehmen Sie die Siebkombination aus dem Spülraum (siehe Kapitel  „Instandhaltungsmaßnahmen/Siebe im Spülraum reinigen“).
Seite 154: Siebe Im Wasserzulauf Reinigen
Setzen Sie das Wassereinlaufventil gerade auf und schrauben Sie es fest. Großflächensieb Enthält das Wasser viele wasserunlösliche Bestandteile kann ein nachrüsten Großflächensieb zwischen dem Absperrventil und dem Zulauf- schlauch installiert werden. Das Großflächensieb ist über den Miele Kundendienst erhältlich.
Seite 155: Kundendienst
Kundendienst Kundendienst benachrichtigen  Reparaturen dürfen nur vom Miele Kundendienst oder einer au- torisierten Fachkraft durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Anwender entstehen. Um einen unnötigen Kundendiensteinsatz zu vermeiden, sollte beim ersten Auftreten einer Fehlermeldung überprüft werden, ob dieser Fehler nicht durch eine evtl.
Seite 156: Softwareversion
EFU Id: XXXXX Softwareversion des Frequenzumrichters. LNG Id: XXXXX Version des Sprachpakets. In diesem Menü können Sie keine Einstellungen vornehmen. Software-Updates und -Upgrades kann nur der Miele Kundendienst aufspielen. Beenden Sie das Menü mit den Tasten OK oder . ...
Seite 157: Aufstellen
Ablauffläche einer Spüle gestellt werden. Der Einbauraum muss mindestens 900 mm breit und 600 mm tief und 820 mm hoch sein. Freistehende oder in Nischen eingestellte Reinigungsautomaten müssen mit Maschinendeckeln ausgerüstet werden. Deckel mit 600 mm Tiefe oder mit 700 mm Tiefe mit zusätzlicher Seitenwandverlängerung erhalten Sie bei Miele.
Seite 158: Deckel Nachrüsten
*INSTALLATION* Aufstellen Deckel nachrüsten Die Deckel müssen mit dem Reinigungsautomaten verschraubt wer- den. Die Seite mit den Schraubgewinden auf der Unterseite gehört nach vorne, die mit den nach unten überstehenden Halterungen für die Sicherungsschrauben nach hinten. Beachten Sie die dem Deckel beiliegende Montageanweisung. Legen Sie den Deckel auf den Reinigungsautomaten.
Seite 159: Unter Einer Arbeitsplatte Einbauen
Verschrauben Sie den Reinigungsautomat links und rechts durch  die Löcher der vorderen Leiste mit der durchgehenden Arbeitsplat- Für eine seitliche Verschraubung mit benachbarten Möbeln wenden Sie sich an den Miele Kundendienst. Belüftung der  Bei eingebauten Reinigungsautomaten dürfen die Fugen zu ne- Umwälzpumpe benstehenden Schränken nicht abgedichtet, z. B.
Seite 160: Elektromagnetische Verträglichkeit (Emv)
*INSTALLATION* Aufstellen Elektromagnetische Verträglichkeit (EMV) Der Reinigungsautomat wurde auf elektromagnetische Verträglichkeit (EMV) gemäß EN 61326-1 geprüft und ist für den Betrieb in gewerbli- chen Einrichtungen, wie z. B. Krankenhäusern, Arztpraxen und Labo- ren, und solchen Bereichen, die an das öffentliche Versorgungsnetz angeschlossen sind, geeignet. Die Hochfrequenzenergie- (HF-) Emissionen des Reinigungsautoma- ten sind so gering, dass Störungen von elektrotechnischen Geräten in der unmittelbaren Umgebung als wenig wahrscheinlich anzusehen...
Seite 161: Elektroanschluss
*INSTALLATION* Elektroanschluss  Alle Arbeiten, die den Elektroanschluss betreffen, dürfen nur von einer zugelassenen oder anerkannten Elektrofachkraft durch- geführt werden. - Die Elektroanlage muss nach DIN VDE 0100 ausgeführt sein. Österreich: Die Elektroanlage muss nach ÖVE/ÖNORM E8001 ausgeführt sein. - Der Anschluss über eine Steckdose muss gemäß den nationalen Bestimmungen erfolgen.
Seite 162: Elektroanschluss Für Die Schweiz
Der Reinigungsautomat ist für die Einbindung in ein Energiemanage- mentsystem ausgelegt. Hierzu muss der Automat durch den Miele Kundendienst technisch nachgerüstet und die Steuerung entspre- chend eingestellt werden. Für weitere Informationen wenden Sie sich bitte an den Miele Kun- dendienst. Lastmangement Im Falle einer Spitzenlastabschaltung werden einzelne Komponenten des Reinigungsautomaten, wie z. B.
Seite 163: Wasseranschluss
- Der maximal zulässige statische Wasserdruck beträgt 1.000 kPa Überdruck. - Liegt der Wasserdruck nicht in dem genannten Bereich, bitte den Miele Kundendienst nach den erforderlichen Maßnahmen fragen. - Die Beschreibung für den Anschluss von AD-Wasser folgt am Ende dieses Kapitels.
Seite 164: Vorschrift Für Deutschland Und Schweiz
Schrauben Sie den Rückflussverhinderer an den Wasserhahn.  Schrauben Sie den Wasserzulaufschlauch an das Gewinde des  Rückflussverhinderers. Großflächensieb Enthält das Wasser viele wasserunlösliche Bestandteile kann ein nachrüsten Großflächensieb zwischen dem Absperrventil und dem Zulauf- schlauch installiert werden. Das Großflächensieb ist über den Miele Kundendienst erhältlich.
Seite 165 Der Reinigungsautomat ist für den Anschluss an ein Ringleitungssys- Ringleitung tem für AD-Wasser ausgelegt. Hierzu muss der Automat durch den Miele Kundendienst technisch nachgerüstet und die Steuerung ent- sprechend eingestellt werden. Für weitere Informationen wenden Sie sich bitte an den Miele Kun- dendienst.
Seite 166: Wasserablauf Anschließen
*INSTALLATION* Wasseranschluss Wasserablauf anschließen - In den Ablauf des Reinigungsautomaten ist ein Rückschlagventil eingebaut, so dass kein Schmutzwasser über den Ablaufschlauch in den Reinigungsautomaten zurück fließen kann. - Der Reinigungsautomat sollte vorzugsweise an ein separates, bau- seitiges Ablaufsystem angeschlossen werden. Wenn kein separater Anschluss vorhanden ist, empfehlen wir den Anschluss an einen Doppelkammer- Siphon.
Seite 167: Programmübersicht
Programmübersicht Programme allgemein Programm Anwendungsgebiet Mini Sehr kurzes Programm für sehr gering verschmutztes Spülgut und sehr geringe Anforderungen an das Nachspülergebnis: - zur Entfernung von gut wasserlöslichen Anschmutzungen - bedingt geeignet für organische Anschmutzungen - nicht geeignet für denaturierende Rückstände wie Proteine - nicht geeignet für anorganische, säurelösliche Rückstände wie Metallsalze Standard...
Seite 168: Programme Für Spezifische Anschmutzungen
Programmübersicht Programme für spezifische Anschmutzungen Programm Anwendungsgebiet Anorganica Programm für gering bis mittelstark verschmutztes Spülgut und mittlere bis hohe Anforderungen an das Nachspülergebnis: - zur Entfernung anorganischer, säurelösliche Rückstände wie Me- tallsalze Organica Programm für mittelstark bis stark verschmutztes Spülgut und mittlere Anforderungen an das Nachspülergebnis: - zur Entfernung von starken, organischen Rückständen, z. B.
Seite 169: Zusatzprogramme
Programmübersicht Zusatzprogramme Programm Anwendungsgebiet Special 93°C-10' Programm zur Reinigung und thermischen Desinfektion bei 93 °C und 10 Min. Temperaturhaltezeit (Wirkzeit). Das Abpumpen der Spülflotte erfolgt erst nach der Desinfektion. VE-Wasserspülung Programm zum Ausspülen des Spülraumes und zum Abspülen des Spülguts mit vollentsalztem Wasser (VE-Wasser), Haltezeit: 3 Min. Abspülen Programm zum Ausspülen des Spülraums, zum Abspülen von Salzsole (siehe Kapitel „Enthärtungsanlage/Regeneriersalz einfül-...
Seite 183: Technische Daten
Prüfzeichen VDE, EMV Funkschutz -Kennzeichnung 2006/42/EG Maschinenrichtlinie Herstelleradresse Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germany 1.500 * An einem Aufstellungsort über m Höhe ist der Siedepunkt der Spülflotte herabgesetzt. Deshalb müssen ggf. die Desin- fektionstemperatur und die Wirkzeit angepasst werden.
Seite 184: Ihr Beitrag Zum Umweltschutz
Nutzen Sie stattdessen die offiziellen, eingerichteten Sammel- und Rücknahmestellen zur unentgeltlichen Abgabe und Verwertung der Elektro- und Elektronikgeräte bei Kommune, Händler oder Miele. Für das Löschen etwaiger personenbezogener Daten auf dem zu entsor- genden Altgerät sind Sie gesetzmäßig eigenverantwortlich. Sie sind gesetzlich verpflichtet, nicht vom Gerät fest umschlossene Altbatteri-...
Seite 188 Mo-Do 8.30-12.30, 13-17 Uhr, Fr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Änderungen vorbehalten / Erstelldatum: 2022-02-21 M.-Nr. 11 773 781 / 01 ...
