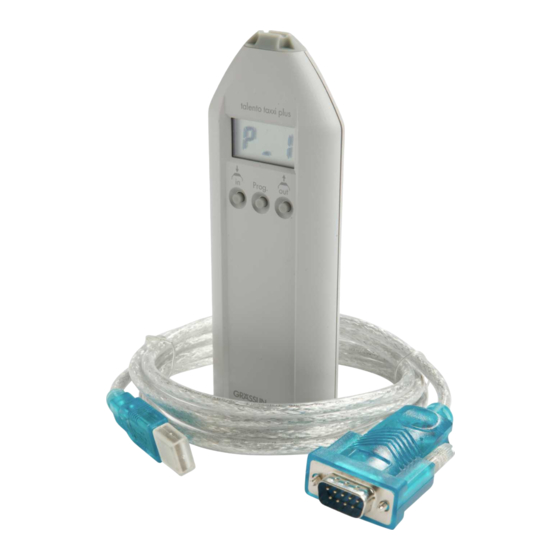

talento taxxi
D
Bedienungsanleitung
GB
Operating Instructions
I
Instruzioni d'uso
E
Instrucciones de empleo
P
Instruções de funcionamento
NL
Gebruiksaanwijzing
D
GB
I
E
P
NL
CS
CS
Návod k obsluze
H
Használati útasítás
S
Bruksanvisning
N
Betjeningsveiledning
PL
Instrukcja obslugi
H
S
N
PL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Grasslin Talento Taxxi

Inhaltszusammenfassung für Grasslin Talento Taxxi

  • Seite 1 Bedienungsanleitung Návod k obsluze Operating Instructions Használati útasítás Instruzioni d’uso Bruksanvisning Instrucciones de empleo Betjeningsveiledning Instruções de funcionamento Instrukcja obslugi Gebruiksaanwijzing...
  • Seite 2 Allgemeines Mit dem Handprogrammiergerät senden und empfangen Sie Schaltprogramme (Daten). Die Schaltprogramme erstellen Sie: • auf einem PC (Laptop) mit der „Anwendersoftware" (siehe separates Handbuch) • direkt an der Schaltuhr (siehe Bed. Anleitung der Schaltuhren) Sie können das jeweilige Schalttprogramm ausschliesslich in die Schaltuhr (Typ) übertragen, für die das Schaltprogramm erstellt wurde (Name der Applikation beachten).

  • Seite 3: Vom Pc Ins Handprogrammiergerät Und Umgekehrt

    Prinzip der Datenübertragung 2.1 Vom PC ins Handprogrammier- gerät und umgekehrt Vom PC über die serielle Handpro- Schnittstelle werden die grammiergerät Schaltprogramme ins Hand- PC-Schnittstelle programmiergerät übertragen bzw. vom Handprogrammiergerät in den PC geschrieben. 2.2 Vom Handprogrammiergerät zur Schaltuhr und umgekehrt Vom Handprogrammiergerät über die Infrarot –...

  • Seite 4: Schaltprogramme In Die Schaltuhr Übertragen Bzw. Umgekehrt

    Schaltprogramme übertragen 3.1 Gerätetefunktionen IR Schnittstelle Taste in = Daten empfangen Display Taste out = Daten senden Taste Prog. = Speicherplatz wählen PC-Schnittstelle 3.2 Schaltprogramme in die Schaltuhr übertragen bzw. umgekehrt Mit Taste - Prog. wählen Sie den entsprechenden Speicherplatz - P_1 ..P_4 •...
  • Seite 5 Handprogrammiergerät direkt auf die beiden IR Dioden halten (ruhig halten) je nach Richtung der Übertragung entsprechende Taste 2 mal drücken – in bzw. out • Taste 1 mal drücken, die Übertragung wird vorbereitet, der jeweilige Programmplatz und die Zuordnung in bzw. out blinken abwechselnd •...

  • Seite 6: Vom Pc Ins Handprogrammiergerät

    Uhrzeit übertragen 4.1 Vom PC ins Handprogrammiergerät Vom PC über die serielle Schnittstelle wird die Uhrzeit ins Handprogrammiergerät übertragen (siehe Handbuch "Anwendersoftware"). 4.2 Vom Handprogrammiergerät in die Schaltuhr Vom Handprogrammiergerät über die Infrarot - Schnittstelle wird die Uhrzeit in die jeweilige Schaltuhr übertragen bzw.
  • Seite 7 Fehlermeldung Beim Arbeiten mit dem Handprogrammiergerät kann es vorkommen, dass im Display ein Fehlermeldung erscheint. • Er 3 = Schaltuhr wurde nicht erkannt (Name der Applikation stimmt nicht) • Er 2 = Daten wurden nicht korrekt übertragen, Übertragung wiederholen • Er 1 = Batterien liefern nicht genügend Spannung Batterien wechseln •...
  • Seite 8 Technische Daten • Spannungsversorgung 2 x 1,5 Volt (verpolungssicher) • Batterietyp LR 6 Alkaline • Gangreserve mind. 1 Jahr (ca. 1000 Übertragungen) • Schutzklasse • Schutzart IP 20 • Umgebungstemperatur – 10 °C ... + 55 °C • Schnittstelle zum PC RS 232, 9 pol.
  • Seite 9 General You can use the hand programming unit to transmit and receive switching programs (data). You compile the switching programs: • on a PC (laptop) with the software „user software" (see separate manual) • in the normal way, at the time switch see the operating instructions for the time switches) You can transfer the relevant switching program exclusively to the time switch (type) for which the switching program was complied (pay attention to the application name).
  • Seite 10 Data transfer principle 2.1 From the PC to the hand programming unit and vice versa hand pro- The switching programs are gramming unit transferred to the hand pro- PC interface gramming unit from the PC via the serial interface or are written to the PC by the hand programming unit.

  • Seite 11: Unit Functions

    Transferring switching programs 3.1 Unit functions IR interface Key in = receive data Display Key out = send data Key Prog. = select memory locations PC interface 3.2 Transferring switching programs to the time switch and vice versa With the Prog. key, select the corresponding memory location P_1 ..P_4 •...
  • Seite 12 Hold the taxxi directly on the two IR diodes (hold the hand programming unit still during this operation) Press the corresponding key twice, depending on the transfer direction – in or out • Press the key once. The transfer is prepared and the relevant program location and the assignment in or out flash alternately •...
  • Seite 13 Transferring the time 4.1 From the PC to the hand programming unit The time is transferred to the hand programming unit from the PC via the serial interface (see "user software" manual). 4.2 From the hand programming unit to the time switch The time is transferred via the infrared interface from the hand programming unit to the relevant time switch or is read out by the hand programming unit from the time switch.
  • Seite 14 Error message When working with the hand programming unit, it can happen that en error message appears in the display. • Er 3 = Time switch not recognised (name of the application is not correct) • Er 2 = Data not correctly transferred. Repeat the transfer. •...
  • Seite 15 Technical data • Power supply 2 x 1.5 volt (protected against polarity reversal) • Battery type LR 6 alkaline • Running reserve min. one year (approx. 1000 transfer operations) • Protection class • Protection type IP 20 • Ambient temperature –...
  • Seite 16 Generale Con il apparecchio programmabile manualmente trasmettete e ricevete i programmi di comando (dati). Potete preparare i programmi: • su un PC (laptop) con il software „software per l’utente" vedi libretto separato • direttamente sull’interruttore orario (vedi istruzioni d’uso dell’interruttore orario) Potete trasferire il relativo programma exclusivamente nell’interruttore orario (tipo), per il quale è...
  • Seite 17 Principo del trasferimento dati 2.1 Dal PC al apparecchio programmabile manualmente e viceversa Dal PC, attraverso l’interfaccia apparecchio seriale, i programmi di programmabile comando vengono trasferiti manualmente nel apparecchio pro- Interfaccia PC grammabile manualmente oppure dal apparecchio programmabile manualmente trascritti nel PC. 2.2 Dal apparecchio programmabile manualmente all’interruttore orario e viceversa Dal apparecchio programmabile manualmente attraverso l’interfaccia a raggi infrarossi...

  • Seite 18: Funzioni Dell'apparecchio

    Trasferire i programmi di comando 3.1 Funzioni dell’apparecchio Interfaccia IR tasto in = ricevere dati Display tasto out = trasmettere dati tasto Prog. = scegliere un posto di memoria Interfaccia PC 3.2 Trasferire programmi di comando all’interruttore orario o viceversa Con il tasto Prog scegliete il relativo posto di memoria - P_1 ..
  • Seite 19 tenere il apparecchio programmabile manualmente direttamente sui due diodi IR (tenere fermo) secondo la direzione della trasmissione premere il tasto relativo – in o out – 2 volte • premere il tasto una volta, il trasferimento viene preparato, il relativo posto di programma ed il coordinamento in o out lampeggiano alternativamente •...
  • Seite 20 Trasferire l’orario 4.1 Dal PC al apparecchio programmabile manualmente Attraverso l’interfaccia seriale si trasferisce l‘orario dal PC al apparecchio programmabile manualmente (vedi libretto "software per l’utente"). 4.2 Dal apparecchio programmabile manualmente all’interruttore orario Dal apparecchio programmabile manualmente attraverso l’interfaccia a raggi infrarossi si trasferisce l’orario nel relativo interruttore orario oppure si legge l’ora dell’interruttore orario.
  • Seite 21 Indicazione dell’errore Durante il lavoro con il apparecchio programmabile manualmente può succedere che nel Display appaia l’indicazione di errore • Er 3 = l’interruttore orario non è stato riconosciuto (il nome dell’applicazione non è corretto) • Er 2 = i dati non sono stati trasferiti correttamente, ripetere la trasmissione •...
  • Seite 22 Dati tecnici • Tensione 2 x 1,5 Volt (protetto dall’inversione dei poli) • Tipo di batteria LR 6 alcalina • Riserva di carica almeno 1 anno (ca. 1000 trasferimenti) • Classe di protezione • Tipo di protezione IP 20 • Temperatura ambiente da –...
  • Seite 23 Introducción El uso del unidad de programación manual es la transmisión y recepción de los programas de conmutación. Los programas pueden realizarse: • En un PC con el „software del usuario" (ver manual aparte) • Directamente en el interruptor horario (ver manuales de los interruptores horarios) Los programas solo pueden transferirse al interruptor horario (modelo) para el que está...
  • Seite 24 Inicio de la transferencia de datos 2.1 Desde el PC al unidad de programación manual y viceversa unidad de Los programas se transfieren programación del unidad de programación manual manual al PC, o se PC interface escriben en el unidad de programación manual desde el PC vía interface serie.

  • Seite 25: Funciones De La Unidad

    Transferencia de programas de conmutación 3.1 Funciones de la unidad Interface IR Botón in = recepción de datos Pantalla Botón out = envío de datos Botón Prog. = selección de localización de memoria PC interface 3.2 Transfiriendo programas de conmutación al interruptor horario y viceversa Con el botón Prog., seleccionamos el correspondiente localización de memoria - P_1 ..
  • Seite 26 Colocamos el unidad de programación manual directamente sobre el dos diodos IR (y mantener) Presionar el correspondiente botón dos veces, dependiendo de la dirección de transferencia – in o out • Presionar el botón una vez. La transferencia esta preparada y la localización de memoria y la dirección de transferencia (in o out) parpadean.
  • Seite 27 Transferencia de la hora 4.1 Desde el PC al unidad de programación manual La hora se transfiere al unidad de programación manual desde al PC vía interface serie (ver manual del "software del usuario"). 4.2 Desde el unidad de programación manual al interruptor horario La hora se transfiere desde el unidad de programación manual al Interruptor horario o se lee del interruptor horario por el unidad de programación manual vía infrarrojos.
  • Seite 28 Mensajes de error Al trabajar con el unidad de programación manual pueden aparecer los siguientes mensajes de error. • Er 3 = Interruptor horario no reconocido (nombre de la aplicación incorrecto) • Er 2 = Datos no transferidos correctamente. Repetir la transferencia. •...
  • Seite 29 Datos técnicos • Alimentación 2 x 1.5 V (protegido contra tensión inversa) • Tipo de batería LR 6 alcalina • Duración de la batería Mínimo un año (aproximadamente 1000 transferencias) • Clase de protección • Tipo de protección IP 20 •...
  • Seite 30 Introdução O unidade de programação manual é utilizado para transmitir e recolher os programas de comutação. Os programas podem realizar-se: • Num PC com „software do utilizador" (ver manual em separado) • Directamente no interruptor horário (ver manuais dos interruptores horários) Os programas só...
  • Seite 31 Transferência de dados 2.1 Do PC para o unidade de programação manual e vice versa unidade de Os programas tranferem-se programação do unidade de programação manual manual para o PC e do PC interface PC para o unidade de programação manual via interface série.
  • Seite 32 Transferência de programas de conmutação 3.1 Funções da unidade Interface IR Tecla in = recepção de dados Display Tecla out = envio de dados Tecla Prog. = selecção de localização de memória PC interface 3.2 Transferência de programas de comutação para o interruptor horário e vice versa Com a tecla Prog., seleccionamos a correspondente localização de memória P_1 ..
  • Seite 33 Colocar o unidade de programação manual directamente sobre os dois díodos IR (e manter). Premir a tecla duas vezes, dependendo da direcção da transferência – in ou out • Premir a tecla uma vez. A transferência está preparada e a localização da memória e a direcção de transferência in e out piscam.
  • Seite 34 Transferência da hora 4.1 Do PC para o unidade de programação manual A hora transfere-se para o unidade de programação manual do PC, via a interface série (ver manual "software do utilizador"). 4.2 Do unidade de programação manual para o interruptor horário A hora é...
  • Seite 35 Mensagem de erro Ao trabalhar com o unidade de programação manual podem aparecer as seguintes mensagens de erro no display: • Er 3 = Interruptor horário não reconhecido (nome da aplicação incorrecto) • Er 2 = Dados não transferidos correctamente. Repetir a transferência. •...
  • Seite 36 Dados técnicos • Alimentação 2 x 1,5 Volt (protegida contra tensão inversa) • Tipo de batería IR 6 alcalina • Duração da bateria Mínimo 1 ano (1000 transferências approx.) • Classe de protecção • Tipo de protecção IP 20 • Temperatura de trabalho –...
  • Seite 37 Algemeen Met de hand-programmeerapparaat verzendt en ontvangt u schakelprogramma’s (gegevens). De schakelprogramma’s maakt u alsvolgt: • op een PC (Laptop) met de „gebruikerssoftware" (zie separate handboek) • direct op de schakelklok (zie gebruiksaanswijzing van de schakelklokken) U kunt het desbetreffende schakelprogramma uitsluitend overdragen naar de klok (type), waarvoor het schakelprogramma gemaakt is (naam van de applicatie in acht nemen).
  • Seite 38 Principe van overdragen van gegevens 2.1 Van de PC naar de hand-programmeerapparaat en omgekeerd Van de PC via de seriële hand- interface worden de programmeer- schakelprogramma’s in de apparaat hand-programmeerapparaat PC-interface overdragen resp. van de hand-programmeerapparaat in de PC geschreven. 2.2 Van de hand-programmeerapparaat naar de schakelklok en omgekeerd Van de hand-programmeerapparaat via de IR-interface worden alle...

  • Seite 39: Functies Van Het Apparaat

    Schakelprogramma’s overdragen 3.1 Functies van het apparaat IR-interface Toets in = gegevens ontvangen Display Toets out = gegevens verzenden Toets Prog. = geheugenplaats PC-interface 3.2 Schakelprogramma’s in de schakelklok overdragen resp. omgekeerd Met de toets – Prog. Kiest u de geheugenplaats - P_1 ..P_4 •...
  • Seite 40 hand-programmeerapparaat direct op de beide IR dioden houden (rustig vasthouden) afhankelijk van richting van het overdragen kunt u toets – in – out 2 x indrukken • Toets 1 x indrukken, het overdragen wordt voorbereid, de willekeurige programmaplaats en de volgorde in resp.
  • Seite 41 Tijd overdragen 4.1 Van PC naar hand-programmeerapparaat Van de PC over de seriële interface wordt de tijd in de hand-programmeerapparaat overdragen (zie handboek "gebruikerssoftware"). 4.2 Van hand-programmeerapparaat in de schakelklok Van hand-programmeerapparaat over de IR-interface wordt de tijd overdragen naar de schakelklok resp.
  • Seite 42 Foutmelding Bij het werken met de hand-programmeerapparaat kan het gebeuren, dat in het display een foutmelding verschijnt. • Er 3 = Schakelklok werd niet herkend (naam van de applicatie klopt niet) • Er 2 = Gegevens werden niet correct overdragen, overdragen herhalen •...
  • Seite 43 Technische gegevens • Spanningsverzorging 2 x 1,5 Volt (beveiligd tegen verwisseling van + en -) • Type batterij LR 6 Alkaline • Gangreserve min. 1 jaar (ca. 1000 overdragingen) • Beschermklasse • Bescherming IP 20 • Omgevingstemperatuur – 10 °C ... + 55 °C •...
  • Seite 44 Všeobecně Přístrojem rućní programovací přístroj vysíláte a přijímáte spínací programy (data).. Spínací programy nastavíte: • na PC (laptop) se softwarem „uživatelský software" (viz zvláštní příručka) • přímo ve spínacích hodinách (viz návod k obsluze spínacích hodin) Konkrétní spínací program můžete přenést výhradně do spínacích hodin (typ), pro které...
  • Seite 45 Princip přenosu dat Z PC do rućní programovací přístroj a naopak Z PC, přes sériové rozhraní, rućní pro- budou spínací programy gramovací přeneseny do rućní přístroj programovací přístroj příp. PC-rozhraní z rućní programovací přístroj přepsány do PC. Z rućní programovací přístroj do spínacích hodin a obráceně Z rućní...

  • Seite 46: Funkce Přístroje

    Přenesení spínacích programů Funkce přístroje IČ rozhraní Displej Tlačítko in = příjem dat Tlačítko out = vysílání dat Tlačítko Prog. = výběr pamět´ového místa PC-rozhraní Přenesení spínacích programů do spínacích hodin nebo naopak Tlačítkem Prog. vybírejte odpovídající pamět´ové místo - P_1 ..P_4 •...
  • Seite 47 rućní programovací přístroj nasměrovat přímo na obě IČ-diody a klidně držet podle směru přenosu stiskněte 2 x odpovídající tlačítko – in příp. out • při prvním stisknutí tlačítka se připraví přenos do příslušného programového místa a střídavě bliká in příp. out •...
  • Seite 48 Přenesení času Z PC do rućní programovací přístroj Z PC přes sériové rozhraní se přenese čas do rućní programovací přístroj (viz příručka "uživatelský software"). Z rućní programovací přístroj do spínacích hodin Z rućní programovací přístroj přes infračervené rozhraní se čas přenese do konkrétních spínacích hodin příp.
  • Seite 49 Chybové hlášení Při práci s rućní programovací přístroj se mohou na displeji objevit tato chybová hlášení. • Er 3 = spínací hodiny nebyly identifikovány (jméno aplikace nesouhlasí) • Er 2 = data nejsou správně přenesena, přenesení zopakovat • Er 1 = baterie nemají dostatečné napětí Výměna baterií...
  • Seite 50 Technické údaje • Napájení 2 x 1,5 V (ochrana proti přepólování) • Typ baterií LR 6 alkalické • Záloha chodu min. 1 rok (cca. 1000 přenosů) • Třída ochrany • Stupeň krytí IP 20 • Teplota okolí – 10 ˚C ... + 55 ˚C •...
  • Seite 51 Általános A kézi programozó készülék segítségével lehet a kapcsolási programot (adatokat) átadni-átvenni. A kapcsolási program beállítása történhet: • számítógépen (Laptop) a „felhasználdi szoftver" szoftver felhasználásával (a külön kézikönyv szerint) • közvetlenül a kapcsolóórán (készülékeknél a beépítési sorrendet a kapcsolóóra használati utasítása tartalmazza) A kapcsolóóra kapcsolási programját kizárólag abba a kapcsolóórába lehet bevinni, amelyiknek a kapcsolási programját beállítottuk (figyelembe kell venni az alkalmazás megnevezését).
  • Seite 52 Az adatátvitel elve 2.1 A számítógépről (PC) a kézi programozó készülék és fordítva. A PC-ből szabványos csatlakozó Kézi progra- segítségével táplálhatjuk mozó készülék be a kapcsolási programot a PC csatlakozó kézi programozó készülék, illetve a kézi programozó készülék bevihetjük a PC-be. A kézi programozó...
  • Seite 53 A kapcsolási program átvitele A készülék funkciói IR foto-csatlakozó Kijelző in (be) nyomógomb = az adatok vétele out (ki) nyomógomb = az adatok elküldése Prog. nyomógomb = tárolóhely kiválasztása PC csatlakozó A kapcsolási programok átvitele a kapcsolóórába, illetve fordítva A Prog. nyomógomb segítségével válasszuk ki a megfelelő tárolóhelyet P_1 ..P_4 •...
  • Seite 54 a kézi programozó készülék közvetlenül a két IR (infravörös) fotodiódára iráynítjuk (ott tartjuk). megtartva az átvitel iráyát a megfelelő in illetve out nyomógombot nyomjuk meg kétszer • a nyomógombot nyomjuk meg egyszer, ezzel előkészítettük az átvitelt, a kapcsolóóra programhelye és az in (be) illetve out (ki) hozzárendelés felváltva villog •...
  • Seite 55 A pontos idő átvitele A számítógépből (PC) a kézi programozó készülék A PC-ből a pontos időt átvihetjük a kézi programozó készülék, szabványos csatlakozó segítségével. (lásd a "felhasználdi szoftver" kézikönyvét). A kézi programozó készülék a kapcsolóórába A kézi programozó készülék az IR (infravörös) foto-csatlakozó segítségével vihetjük át a pontos időt a kapcsolóórába, illetve a kézi programozó...
  • Seite 56 Hibajelzések A kézi programozó készülék dolgozva előfordulhat, hogy a készüléken hibajelzés jelenik meg. • Er 3 = a készülék nem ismerte fel a kapcsolóórát (az alkalmazás neve nem egyezik meg) • Er 2 = az adatok átvitele nem korrekt, ismételjük meg az adatátvitelt •...
  • Seite 57 Műszaki adatok • Tápfeszültség 2 x 1,5 V (póluscsere ellen védett) • Elemek típusa LR 6 Alkaline • Működési tartalék min. 1 év (kb. 1000 adatátvitel) • Érintésvédelmi osztály • Védelem IP 20 • Környezetei hőmérséklet – 10 ˚C ... + 55 ˚C •...
  • Seite 58 Allmänt Med handsändare kan man sända och ta emot kopplingsprogram (data) till ur. Programmen skapas: • i en PC med mjukvaran „användarmjukvara" (se separat handbok) • direkt i kopplingsuret (se bruksanvisning för ur) Kopplingsprogrammet kan bara överföras till det uret (typberoende) som det blev skapat för (Observera applikationsnamnet).
  • Seite 59 Princip för dataöverföring 2.1 Från PC till handsändare och omvänt Kopplingsprogrammet överförs till och från Handsändare handsändare via PC:ns Seriellt gränssnitt seriella utgång. 2.2 Från handsändare till kopplingsur och omvänt Kopplingsprogrammet överförs från handsändare till resp. IR-gränssnitt kopplingsur med hjälp Kopplingsur av IR-signaler.
  • Seite 60 Överföring av kopplingsprogram 3.1 Apparatfunktioner IR-gränssnitt Knapp in = ta emot data Display Knapp out = sända data Knapp Prog. = Val av programplats PC-gränssnitt 3.2 Överföring av kopplingsprogram till kopplingsur och omvänt Välj programplats med knapp Prog - P_1 ..P_4 •...
  • Seite 61 Håll handsändare direkt mot urets IR-dioder Beroende på överföringsriktning: Tryck 2 gånger på knapp – in eller out • Tryck på knappen 1 gång, överföringen förbereds, Programplatsnummer och in resp. out blinkar växlande. • Tryck på knappen 1 gång till, data överförs. Under överförings- proceduren hörs en akustisk signal.
  • Seite 62 Överföring av klockslag 4.1 Från PC till handsändare Från PC:n överförs klockslaget via det seriella snittet till handsändare (se handbok "användarmjukvara"). 4.2 Från handsändare till kopplingsur Från handsändare överförs klockslaget via IR-signaler till resp. från kopplingsuren. Med knapp Prog. väljs „c lo“ Håll handsändare omgående direkt mot urets IR-dioder Beroende på...
  • Seite 63 Felmeddelande Olika felmeddelanden kan förekomma i handsändare displayen. • Er 3 = Kopplingsuret känns inte igen (Typ/namn och applikation överenstämmer inte) • Er 2 = Data överfördes inte korrekt. Upprepa överföringen • Er 1 = Låg batterispänning Byte av batteri •...
  • Seite 64 Tekniska data • Spänningsförsörjning 2 x 1,5 Volt (felpolningsskyddad) • Batterityp LR 6 Alkaline (=AA eller AM 3) • Livslängd mind. 1 år (ca. 1000 överföringar) • Skyddsklass • Kapslingsklass IP 20 • Omgivningstemperatur – 10 °C ... + 55 °C •...
  • Seite 65 (se bruksanvisning for ur) Koblingsprogrammet kan bare overtøres til det uret (typeavhengig) som det ble skapt for (Observer applikationsnavnet). talento taxxi har 4 programplasser. Man kan programmere/respektivt lese ut 4 ulike program Tom programplass 1, P 2, P...
  • Seite 66 Prinsipp for dataoverføring 2.1 Fra PC till handsendare og omvendt Koblingsprogrammet overføres til og fra handsendare handsendare via Serie grensesnitt PC’s serieutgang. 2.2 Fra handsendare til koblingsur og omvendt Koblingsprogrammet overføres fra handsendare til respektivt koblingsur IR-grensesnitt med hjelp av IR-signaler. Koblingsur Omvendt kan urets program leses inn i handsendare.
  • Seite 67 Overføring av koblingsprogram 3.1 Apparatfunksjoner IR-grensesnitt Knapp inn = ta imot data Display Knapp ut = sende data Knapp Prog. = Valg av programplass PC-grensesnitt 3.2 Overføring av koblingsprogram til koblingsur och omvendt Velg programplass med knapp Prog.: P_1 ..P_4 •...
  • Seite 68 Hold handsendare direkte mot urets IR-dioder Avhengig av overføringsretning: Trykk 2 ganger på knapp inn eller ut. • Trykk på knappen 1 gang, overføringen forberedes, Programplassnummer og inn respektivt ut blinker vekslende. • Trykk på knappen 1 gang til, data overføres. Under overføringsprosedyren høres et akustisk signal.
  • Seite 69 Overføring av korrekt tid 4.1 Fra PC til handsendare Fra PC’n overføres klokkeslaget via det serielle snittet til handsendare (se håndbok anvendarmjukvara"). 4.2 Fra handsendare til koblingsur Fra handsendare overføres korrekt tid via IR-signaler til respektivt fra koblingsuret. Med knapp Prog. velges „c lo“ Hold handsendare omgående direkte mot urets IR-dioder avhengig av overføringsretning: Trykk 2 ganger på...
  • Seite 70 Feilmelding Ulike feilmeldinger kan forekomme i handsendare displayet. • Er 3 = Koblingsuret kjennes ikke igjen (Type/navn og applikasjon stemmer ikke • Er 2 = Data ble ikke overført korrekt. Overføringen må gjøres på nytt • Er 1 = Lav batterispenning Bytte av batteri •...
  • Seite 71 Tekniske data • Spenningskilde 2 x 1,5 V (feilpolsbeskyttet) • Batteritype LR 6 Alkaline (= AA eller AM 3) • Levertid min. 1 år (ca 1000 overføringer) • Beskyttelsesnivå • Kapslingsgrad IP 20 • Omgivelsestemperatur – 10 °C ... + 55 °C •...
  • Seite 72 Ogólnie Urządzenie programowania ręcznego – pilot służy do wysyłania i odbioru programów przełączeń (danych). Programy przełączające można tworzyć: • w komputerze osobistym (laptop) wykorzystując oprogramowanie „oprogramowanie użytkownika" (oddzielna instrukcja) • bezpośrednio w zegarze sterującym Można dany program przełączeń wprowadzić tylko do danego typu zegara sterującego, dla którego ten program został...
  • Seite 73 Zasada przesyłu danych Z komputera do urządzenie programowania ręcznego – pilot i odwrotnie Urządzenie Programy przełączające mogą programowa- być przesyłane z komputera nia ręcznego do urządzenie programowania – pilot ręcznego – pilot i odwrotnie PC złącze poprzez złącze standardowe RS 232. Z urządzenie programowania ręcznego –...

  • Seite 74: Funkcja Urządzenia

    Przesył programów przełączających Funkcja urządzenia interfejs typu podczerwień Wyświetlacz przycisk in = odbiór danych przycisk out = przesył danych przycisk prog. = wybór miejsca w pamięci interfejs typu podczerwień Przesył programów przełączających do zegara sterującego, względnie odwrotnie Należy, przyciskiem – Prog., wybrać odpowiednie miejsce pamięci - P_1 ..P_4 •...
  • Seite 75 Urządzenie programowania ręcznego – pilot trzymać bezpośrednio przy obydwóch diodach IR (podczerwień) w zależności od kierunku przesyłu danych odpowiedni przycisk 2 razy wcisnąć – in lub out • przycisk 1 raz wcisnąć, przesył zostaje przygotowany, dane miejsce programu i przyporządkowanie in lub out pulsują przemiennie •...
  • Seite 76 Przesył czasu zegarowego Z komputera do urządzenie programowania ręcznego – pilot Z komputera, poprzez standardowe złącze, można przesłać czas zegarowy do urządzenie programowania ręcznego – pilot (patrz instrukcja "oprogramowanie użytkownika"). Z urządzenie programowania ręcznego – pilot do zegara sterującego Z urządzenie programowania ręcznego – pilot, poprzez interfejs typu podczerwień, można przesłać...
  • Seite 77 Meldunek błędnego przesyłu danych Podczas pracy z urządzenie programowania ręcznego – pilot może się zdarzyć, że ukaże się w wyświetlaczu meldunek błędu • Er 3 = zegar sterujący został nie zidentyfikowany (nazwa zastowania nie zgadza się) • Er 2 = dane nie zostały prawidłowo przesłane, powtórzyć przesył •...
  • Seite 78 Dane Techniczne • Zasilanie 2 x 1,5 V • Rodzaj baterii LR 6 alkaliczne • Rezerwa działania przynajmniej 1 x w roku, około 1000 przesyłów • Klasa ochrony • Rodzaj ochrony IP 20 • Temperatura otoczenia – 10 ˚C ... + 55 ˚C •...
  • Seite 79 WA-EKF 4033/06.00/S:MMS/D:Bau/00/00324/80.10.0850.7...
