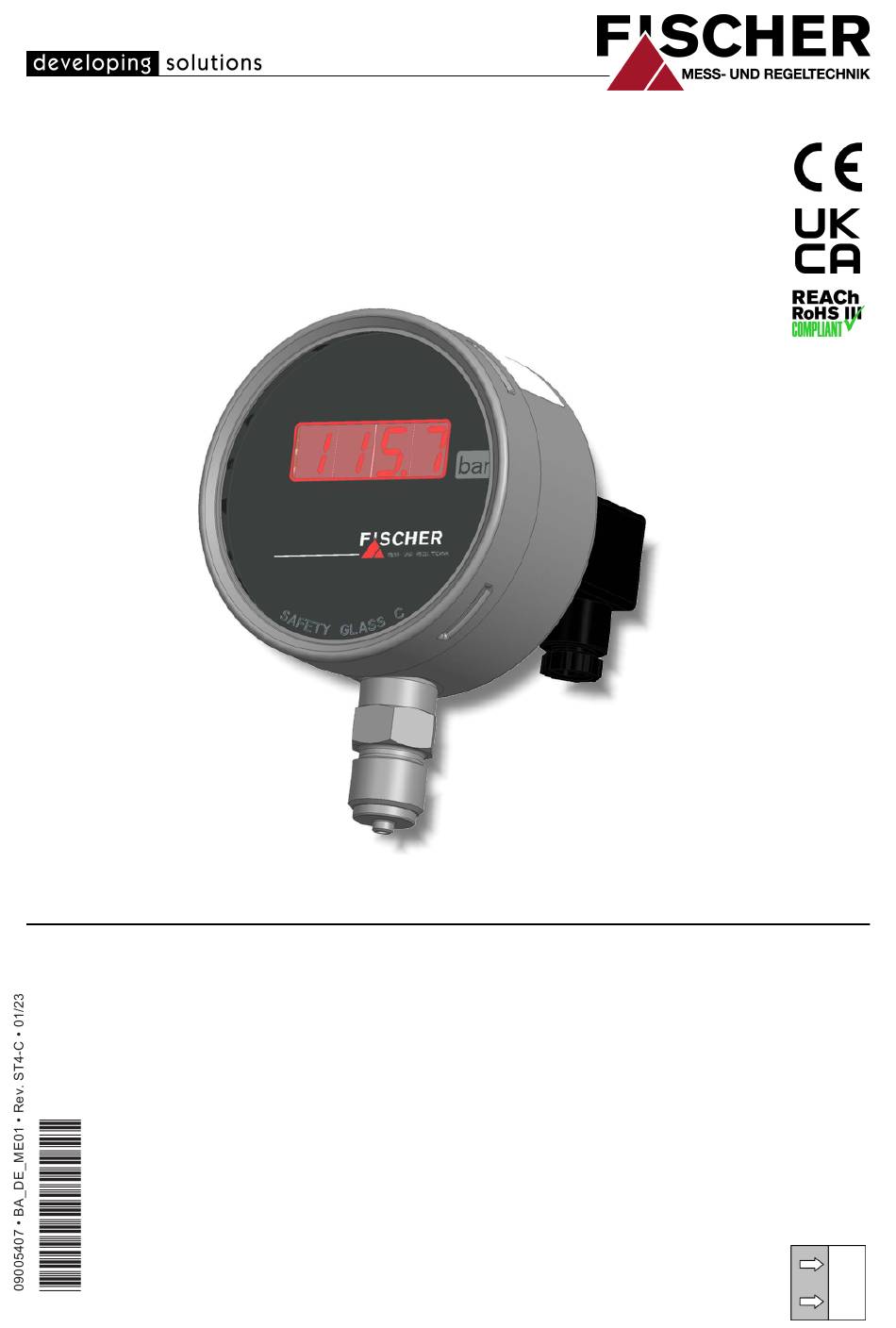

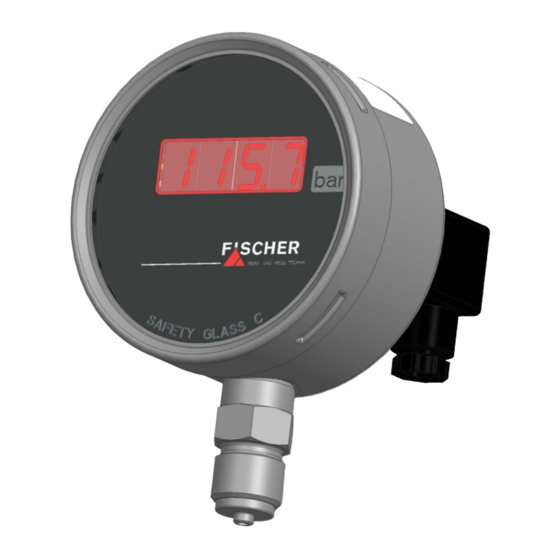

- Seite 1 Betriebsanleitung ME01 Digital Manometer mit Fernübertragung...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Doku- ments darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem ande- ren Verfahren) ohne schriftliche Genehmigung der Fa. FISCHER Mess- und Regeltechnik GmbH, Bad Salzuflen, reproduziert oder unter Verwendung elek- tronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Inhaltsverzeichnis
FISCHER Mess- und Regeltechnik GmbH Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheitshinweise......................4 1.1 Allgemeines..........................1.2 Personalqualifikation ......................1.3 Gefahren bei Missachtung der Sicherheitshinweise .............. 1.4 Sicherheitshinweise für Betreiber und Bediener ..............1.5 Unzulässiger Umbau ......................1.6 Unzulässige Betriebsweisen ....................1.7 Sicherheitsbewusstes Arbeiten bei Wartung und Montage............ -
Seite 4: Sicherheitshinweise
1 | Sicherheitshinweise FISCHER Mess- und Regeltechnik GmbH 1 Sicherheitshinweise 1.1 Allgemeines Diese Betriebsanleitung enthält grundlegende und unbedingt zu beachtende Hinweise für Installation, Betrieb und Wartung des Gerätes. Sie ist unbedingt vor der Montage und Inbetriebnahme des Gerätes vom Monteur, dem Betreiber sowie dem zuständigen Fachpersonal zu lesen. -
Seite 5: Unzulässige Betriebsweisen
FISCHER Mess- und Regeltechnik GmbH Sicherheitshinweise | 1 1.6 Unzulässige Betriebsweisen Die Betriebssicherheit des Gerätes ist nur bei bestimmungsgemäßer Verwen- dung gewährleistet. Die Geräteausführung muss dem in der Anlage verwende- ten Medium angepasst sein. Die in den technischen Daten angegebenen Grenzwerte dürfen nicht überschritten werden. -
Seite 6: Produkt Und Funktionsbeschreibung
Made in Germany Seriennummer Abb. 2: Typenschild 2.3 Bestimmungsgemäßer Gebrauch Das ME01 ein Drucktransmitter mit Keramikmesszelle und eignet sich für Über- und Unterdruckmessungen bei nicht aggressiven flüssigen und gasförmigen Medien. Je nach Ausführung kann das Gerät für Relativdruck- oder Absolutdruck-Mes- sungen eingesetzt werden. -
Seite 7: Funktionsbild
FISCHER Mess- und Regeltechnik GmbH Produkt und Funktionsbeschreibung | 2 2.4 Funktionsbild +U b +Sig ΔU Abb. 3: Funktionsbild Messumformer Messwertanzeige Hilfsenergie Gerätestecker Widerstandsbrücke Keramikmesszelle Anschlusszapfen 2.5 Aufbau und Wirkungsweise Als Drucksensor wird eine Keramik-Messzelle eingesetzt. Die hohe Beständig- keit der verwendeten Keramikmaterialien ermöglicht auch den Einsatz bei ag- gressiven Medien. -
Seite 8: Montage
3 | Montage FISCHER Mess- und Regeltechnik GmbH 3 Montage 3.1 Allgemeines GEFAHR Gefahren die vom Druck oder dem Medium ausgehen Aus Druckleitungen, Verschraubungen und Bauteilen können bei unsachgemä- ßer Handhabung Gase oder Flüssigkeiten austreten. Es muss verhindert wer- den, dass w unkontrollierte Bewegungen von Leitungen und Bauteilen auftreten. -
Seite 9: Elektroanschluss
FISCHER Mess- und Regeltechnik GmbH Montage | 3 3.3 Elektroanschluss • Nur durch autorisiertes und qualifiziertes Fachpersonal. • Beim Anschluss des Gerätes sind die nationalen und internationalen elek- trotechnischen Regeln zu beachten. • Schalten Sie die Anlage frei bevor Sie das Gerät elektrisch anschließen. -
Seite 10: Inbetriebnahme
4 | Inbetriebnahme FISCHER Mess- und Regeltechnik GmbH 4 Inbetriebnahme 4.1 Allgemeines Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße Installation aller elektrischen Versorgungsleitungen und der Druckleitungen. Alle Anschlüsse müssen so ausgeführt sein, dass keine mechanischen Kräfte auf das Gerät ein- wirken. -
Seite 11: Instandhaltung
FISCHER Mess- und Regeltechnik GmbH Instandhaltung | 5 5 Instandhaltung 5.1 Wartung Das Gerät ist wartungsfrei. Um einen zuverlässigen Betrieb und eine lange Le- bensdauer des Gerätes sicherzustellen, empfehlen wir dennoch eine regelmä- ßige Prüfung des Gerätes in folgenden Punkten: •... -
Seite 12: Technische Daten
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6 Technische Daten 6.1 Allgemeines Typbezeichnung ME01 Druckart Absolutdruck Relativdruck Messprinzip Piezoresistiver Keramik Sensor Referenzbedingungen (nach IEC 61298-1) Temperatur +15 … +25 °C Relative Luftfeuchte 45 … 75 % Luftdruck 86 … 106 kPa 860 …... -
Seite 13: Hilfsenergie
FISCHER Mess- und Regeltechnik GmbH Technische Daten | 6 6.5 Hilfsenergie Nennspannung 24 V AC/DC Zul. Betriebsspannung 21,6 … 26,4 V AC/DC Stromaufnahme Max. 160 mA 6.6 Einsatzbedingungen Umgebungstemperaturbereich 0 … +60 °C Lagerungstemperaturbereich -10 … +70 °C Mediumtemperaturbereich 0 … +85 °C Schutzart IP IP65 gem. -
Seite 14: Maßbilder
6 | Technische Daten FISCHER Mess- und Regeltechnik GmbH 6.7.2 Maßbilder Alle Abmessungen in mm, sofern nicht anders angegeben. Ø101 M16 x 1,5 17,5 G½ Abb. 6: Maßbild 27,5 Druckschraube M3-Schraube PH 1 Druckring Dichtring Schraubklemme PH 1 Kontaktblock Abb. 7: Kabeldose... -
Seite 15: Bestellkennzeichen
FISCHER Mess- und Regeltechnik GmbH Bestellkennzeichen | 7 7 Bestellkennzeichen Kennzeichen Nr. Messbereich: [1,2] (Kennzeichen Nr.) 0 ... 1 bar 0 ... 1,6 bar 0 ... 2,5 bar 0 ... 4 bar 0 ... 6 bar 0 ... 10 bar 0 ... - Seite 16 7 | Bestellkennzeichen FISCHER Mess- und Regeltechnik GmbH Elektrischer Anschluss: (Kennzeichen Nr.) Steckanschluss 4-polig, Normstecker DIN EN 175 301-803-A Betriebsspannung: (Kennzeichen Nr.) 24 V AC/DC 16/20 BA_DE_ME01...
-
Seite 17: Anhang
FISCHER Mess- und Regeltechnik GmbH Anhang | 8 8 Anhang Abb. 8: CE_DE_ME01 BA_DE_ME01 17/20... - Seite 18 8 | Anhang FISCHER Mess- und Regeltechnik GmbH Abb. 9: UKCA_DE_ME01 18/20 BA_DE_ME01...
- Seite 19 FISCHER Mess- und Regeltechnik GmbH Anhang | 8 Abb. 10: HE_DE_ME01_SVHC BA_DE_ME01 19/20...
- Seite 20 Mess- und Regeltechnik GmbH Bielefelder Str. 37a D-32107 Bad Salzuflen Tel. +49 5222 974-0 Fax +49 5222 7170 www.fischermesstechnik.de info@fischermesstechnik.de Technische Änderungen vorbehalten. Subject to technical changes. Sous réserve de modifications techniques.
