Maße Und Montage Der Zierblende - Respekta GSP 60 V Bedienungsanleitung

Bitte lesen Sie folgende Aufstellungshinweise sorgfältig durch.
●
Auf den Abbildungen des Küchenelements sind die Maße und die Position des Geschirrspülers angegeben.
Bereiten Sie alle Hilfsmittel vor, bevor Sie das Gerät in die Einbauposition schieben.
1
Stellen Sie das Gerät in unmittelbarer Nähe des Spülbeckens auf, da dadurch die Montage des
Zu- und Ablaufschlauchs leichter ist (sieh Abb. 1).
2
Wenn Sie den Geschirrspüler in ein Eckelement einbauen, achten Sie darauf, dass genügend
Freiraum zur Verfügung steht, wenn die Gerätetür offen ist (sieh Abb. 2).

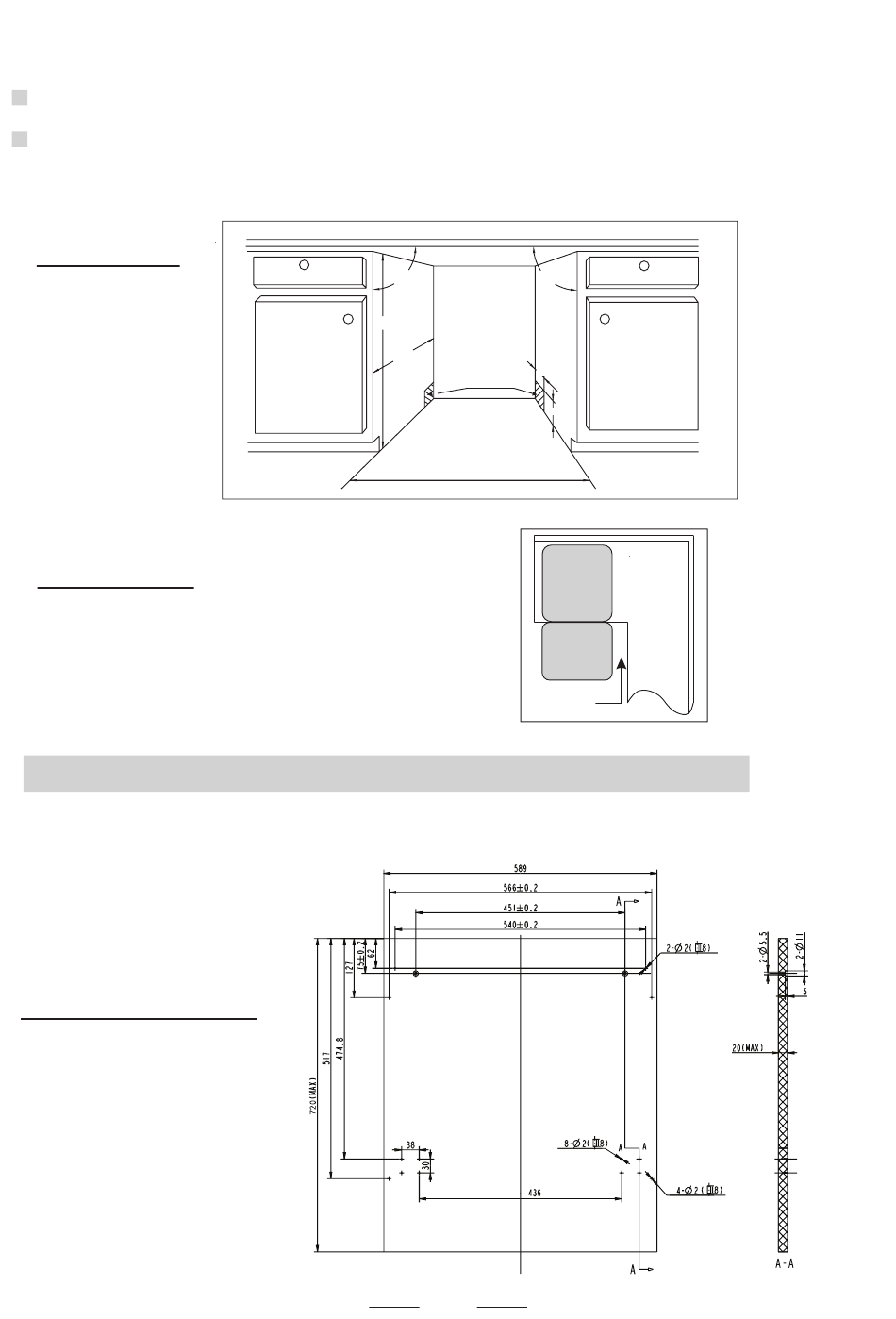

[Abb. 1]
Maße des
Küchenelements
Weniger als 5 mm
zwischen der oberen
Fläche des
Geschirrspülers und
dem Küchenelement;
der Außenteil der Tür ist
mit dem Küchenelement
ausgerichtet.
[Abb. 2]
Minimalabstand bei
geöffneter Tür
●Maße und Montage der Zierblende
1 Bereiten Sie die Zierblende laut den Anweisungen auf der Abb. 3.
[Abb. 3]
Bereiten Sie die Zierblende
entsprechend den Maßen
auf der Abbildung.
(Einheit: mm)
90 90
820mm
Anschlusskabel,
580mm
Ablauf- und
80
Zulaufschlauch
Raum zwischen dem
Küchenelement und
dem Boden
600 mm
Geschirrspüler
Teile des
Geschirrspülers
Minimalabstand
50 mm
16
100
Gehäuse
