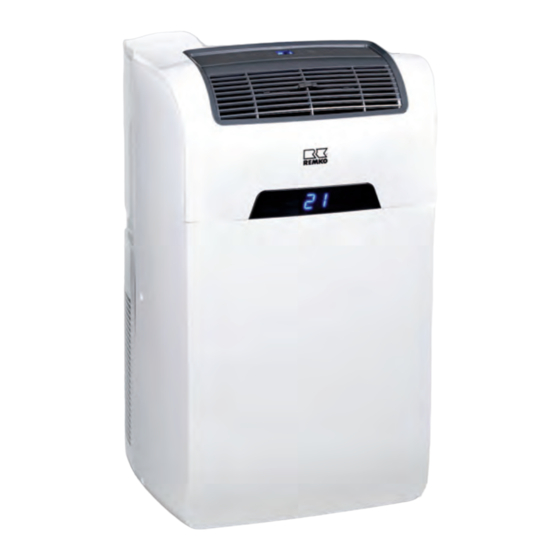

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie SKM Lokales Raumklimagerät SKM 240, SKM 340 0170-2019-06 Version 3, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät R410A aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................4 1.1 Allgemeine Sicherheitshinweise...................... 4 1.2 Kennzeichnung von Hinweisen....................... 4 1.3 Personalqualifikation........................4 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............5 1.5 Sicherheitsbewusstes Arbeiten....................... 5 1.6 Sicherheitshinweise für den Betreiber..................... 5 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 5 1.8 Eigenmächtiger Umbau und Veränderungen.................. -
Seite 4: Sicherheits- Und Anwenderhinweise
REMKO Serie SKM Sicherheits- und Anwenderhinweise WARNUNG! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine möglicherweise gefährliche Situ- ation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führen kann, wenn sie nicht gemieden Gerätes oder deren Komponenten die Betriebsan-... -
Seite 5: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
1.4 Gefahren bei Nichtbeachtung Die Geräte sollten mindestens einmal jährlich durch einen Fachkundigen auf ihre Arbeitssi- der Sicherheitshinweise cherheit und Funktion überprüft werden. Sicht- Die Nichtbeachtung der Sicherheitshinweise kann kontrollen und Reinigungen können vom sowohl eine Gefährdung für Personen als auch für Betreiber im spannungslosen Zustand durch- die Umwelt und Geräte zur Folge haben. -
Seite 6: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte „Gewährleistungsurkunde” vollständig ausgefüllt Entsorgung der Geräte und Komponenten an die REMKO GmbH & Co. KG zurückgesandt hat. Die Gewährleistungsbedingungen sind in den Bei der Fertigung der Geräte und Komponenten „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 7: Technische Daten
Technische Daten 2.1 Gerätedaten Baureihe SKM 240 SKM 340 Betriebsweise Lokales Kompakt-Klimagerät zum Kühlen 2,40 3,40 Nennkühlleistung Energieeffizienzklasse Kühlen Energieeffizienzgröße EER Energieverbrauch, stündlich kWh/60 min 0,92 1,30 Einsatzbereich (Raumvolumen), ca. Einstellbereich Innengerät °C +16 bis +32 Arbeitsbereich Innengerät °C/%r.F. +16 bis +35 / +35 bis +85 Kältemittel R410A Kältemittel, Grundmenge... -
Seite 8: Aufbau Und Funktion
REMKO Serie SKM Aufbau und Funktion 3.1 Gerätebeschreibung Das lokale Klimagerät eignet sich besonders für den flexiblen Einsatz. Das lokale Raumklimagerät besteht aus einem Gerät zur Fußboden-Aufstellung im Innenbereich und einen Abluftschlauch zur Abführung der Wärme. Das Innengerät nimmt die im zu küh- lenden Raum befindliche Wärme im Verdampfer... -
Seite 9: Bedienung
Bedienung Die Bedienung kann über das am Gerät befindliche Bedienungstableau oder über die serienmäßige Infrarot- Fernbedienung erfolgen. Die Funktionsbedienung der Tasten untereinander ist identisch, die Bezeichnung kann Unterschiede aufweisen. Vor Inbetriebnahme der Infrarot-Fernbedienung sind die Batterien korrekt ein- zusetzen. Abb. 3: Bedienungstableau Legende Temperaturanzeige An/Aus Taste Ein / Aus... - Seite 10 REMKO Serie SKM Wahl der Betriebsart „Mode“ Betriebsart Ventilieren Kühlen Gerät mit Taste „Ein/Aus“ einschalten. Das Gerät dient der Raumkühlung. Es filtert Taste „Modiauswahl“ drücken bis gelbe und entfeuchtet die Luft und schafft so ein leuchtet. angenehmes Raumklima. Ventilatoreinstellung über Taste „Ventilator- Entfeuchten stufen“...
-
Seite 11: Montage Und Installation
Montage und Installation Montage- und Geräteaufstellanweisung Helfen Sie mit, Energieverbräuche im Stand- Das Gerät wird an dem gewünschten Ort, mit der By-Betrieb einzusparen! Wird das Gerät, die Austrittsseite zum Raum, aufgestellt. Beachten Sie Anlage oder die Komponente nicht verwendet, bei der Aufstellung die folgenden Hinweise: empfehlen wir eine Unterbrechung der Span- nungsversorgung. - Seite 12 REMKO Serie SKM Kontrollieren Sie, ob der Stopfen des Konden- Ableiten der warmen Abluft satablaufes vorhanden und korrekt aufgesetzt ist. Es besteht die Gefahr eines unkontroll- HINWEIS! ierten Kondensataustritts nach der Inbetrieb- nahme. Der Abluftschlauch ist immer mit Steigung in Luftrichtung zu verlegen und darf nicht verlän-...
- Seite 13 Varianten der Abluftführung Sie können die Abluft wie folgt aus dem Gebäude leiten: Über eine Flachdüse Die mitgelieferte Flachdüse kann auf verschiedene Arten eingesetzt werden. Es besteht die Möglich- keit die Flachdüse durch das geöffnete Fenster zu führen und mittels Klettband und Fenstersauger zu befestigen (Abb.
- Seite 14 REMKO Serie SKM Installationsschema der Wanddurchführung (Zubehör) Abb. 13: Montagebeispiel 1: Außengitter 2: Teleskoprohr 3: Rückstauklappe 4: Verschlussdeckel Installationsanweisung Erstellen Sie ein Kernloch in der Außenwand (max. Wanddicke 480 mm) mit einem Durchmesser von mindestens 135 mm. Beachten Sie mögliche Versorgungsleitungen in diesem Bereich! Setzen Sie das Schieberohr in den erstellten Wanddurchbruch so ein, dass sich das äußere Rohr...
-
Seite 15: Elektrischer Anschluss
Elektrischer Anschluss Elektrisches Schaltschema Abb. 14: Elektrisches Schaltschema Netzplatine Verflüssigerventilator Steuerplatine Bedientableau Farbcode: Netzstecker Braun Mikroschalter (Reservoir) Blau Temperatursensor Umluft Verdampferventilator Weiß Kompressor Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten... -
Seite 16: Inbetriebnahme
REMKO Serie SKM Inbetriebnahme Vor jeder Inbetriebnahme sollten die Lufteintritts- und austrittsöffnungen auf Fremdkörper sowie der Lufteintrittsfilter auf Verschmutzung kontrolliert werden. Verstopfte bzw. verschmutzte Gitter und Filter sind umgehend zu reinigen, siehe Kapitel „Pflege und Wartung“. Betriebsart Kühlen Schalten Sie mit der Taste „POWER“ das Gerät ein. -
Seite 17: Störungsbeseitigung Und Kundendienst
Störungsbeseitigung und Kundendienst Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte das Gerät nach untenstehender Liste. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, benachrichtigen Sie bitte Ihren nächsten Fachhändler. -
Seite 18: Fehlerbeschreibung
REMKO Serie SKM Fehlerbeschreibung Ursache Abhilfe Das Gerät kühlt nicht richtig LED-Anzeige Kühlen LED-Anzeige Kühlen "Cool" muss leuchten Fenster, Türen, Rol- Schliessen läden und Vorhänge Abluftschlauch Muss ordnungsgemäß angebracht sein. Er darf nicht abgeknickt, abfallend oder in einem zu engen Bogen verlegt sein. -
Seite 19: Pflege Und Wartung
Pflege und Wartung Die regelmäßige Pflege und Beachtung einiger So gewährleisten Sie jederzeit die Betriebssi- Grundvoraussetzungen gewährleisten einen stö- cherheit der Anlage! rungsfreien Betrieb und eine lange Lebensdauer des Gerätes. GEFAHR! Filterreinigung Vor allen Arbeiten an dem Gerät muss die Das Gerät ist mit einem Luftfilter ausgerüstet. -
Seite 20: Außerbetriebnahme
Kunststoffhülle gegen Staub. Unbefristete Außerbetriebnahme Die Deinstallation der gesamten Anlage kann unter umwelttechnischen Gesichtspunkten nur durch eine Fachfirma ausgeführt werden. Die REMKO GmbH & Co. KG oder Ihr zuständiger Vertrags- partner nennen Ihnen gerne einen Kältefachbetrieb in Ihrer Nähe. -
Seite 21: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 11.1 Gerätedarstellung SKM 240 Abb. 18: Explosionszeichnung SKM 240 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 22: Ersatzteilliste Skm 240
REMKO Serie SKM 11.2 Ersatzteilliste SKM 240 Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de. WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. - Seite 23 Bezeichnung SKM 240 Steuerplatine Anzeigeplatine Bedientableau Kunststoffbefestigung Anzeigeplatine Gehäuse Steuerplatine Halteplatte Steuerplatine Deckel Steuerplatine Überwurfmutter Verschlussstopfen Kondensatbehälter Verschlussstopfen Kondensatbehälter Temperatursensor Umluft Verschlusskappe Kondensat Schutzgitter Luftaustritt Abluftschlauch Befestigungsrahmen Schutzgitter Abdeckung Gehäusefront Luftaustrittsgitter Kunststoffabdeckung Anzeigeplatine Anzeigeplatine Gehäuse Auf Anfrage unter Anschlusskabel mit SchuKo-Stecker Angabe der Serien- nummer Gehäuserückwand...
- Seite 24 REMKO Serie SKM Bezeichnung SKM 240 Ersatzteile ohne Abbildung Auf Anfrage unter Sensor Umluft Angabe der Serien- nummer Zubehör Wanddurchführung 1613115...
-
Seite 25: Gerätedarstellung Skm 340
11.3 Gerätedarstellung SKM 340 Abb. 19: Explosionszeichnung SKM 340 Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 26: Ersatzteilliste Skm 340
REMKO Serie SKM 11.4 Ersatzteilliste SKM 340 Für Ersatzteilbestellungen wenden Sie sich bitte direkt an die REMKO GmbH & Co. KG. Alle ihrem Gerät zugehörigen Ersatzteilnummern finden Sie im Downloadbereich auf www.remko.de. WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. - Seite 27 Bezeichnung SKM 340 Gehäuseunterteil Verdampferventilatorwalze Ventilatorwalze Kugellager Ventilatorwalze Ventilatormotor Verdampfer Gehäuseoberteil Verdampferventilatorwalze Verdampfer Anzeigeplatine Gehäuse Kunststoffbefestigung Anzeigeplatine Bedientableau Kunststoffabdeckung Anzeigeplatine Seitenteil Gehäuse links Seitenteil Gehäuse rechts Gehäusefront Abdeckung Gehäusefront Befestigung Gehäuseunterteil Verdampfer Steuerplatine Befestigungsklammer Kondensator Auf Anfrage unter Kondensator 35 mF für Kompressor Angabe der Serien- nummer Lamellenarretierung...
- Seite 28 REMKO Serie SKM Bezeichnung SKM 340 Fensterdüse Infrarot-Fernbedienung Bezeichnung SKM 340 Ersatzteile ohne Abbildung Auf Anfrage unter Sensor Umluft Angabe der Serien- nummer Zubehör Wanddurchführung 1613115...
-
Seite 29: Index
Index Ableiten der warmen Abluft ....12 Recycling ......6 Aufstellung . - Seite 30 REMKO Serie SKM...
-
