Husqvarna 11597SD Anleitungshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

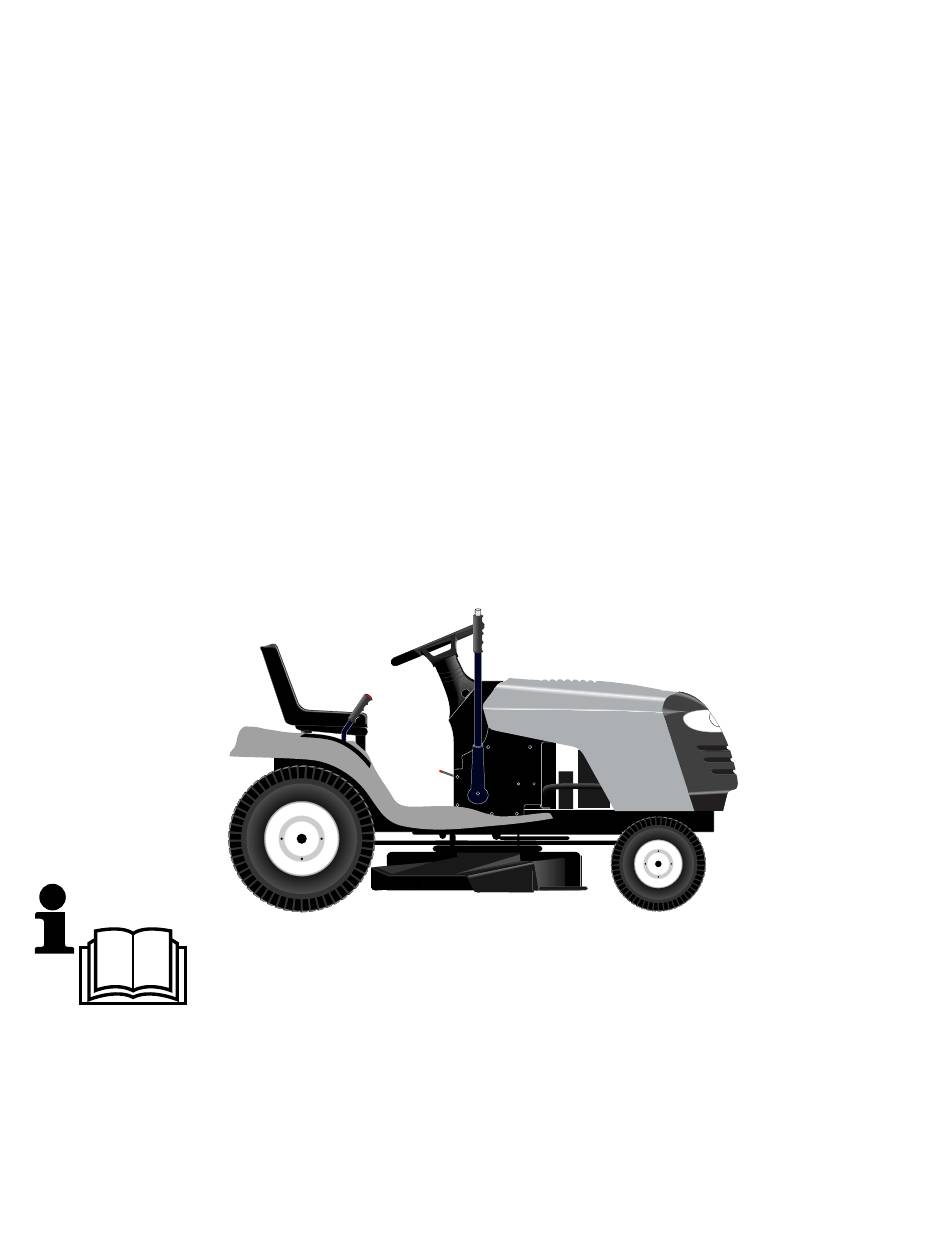

11597SD
BL115B92
BL11T92
FL12597
FLL12597
H115B97
H11T92
HURRICANE 12.5SD
LZ1297
LZ1397AK
LZ13597AK
M115T92
M11597
M135B92
MBA13597K
MBA14597K
MBA16107K
MC11T92
MJ135B92
MJ15B97
Instruction manual
Please read these instructions care-
ful ly and make sure you understand
them before using this machine.
Anleitungshandbuch
Bitte lesen Sie diese Anleitungen sorg-
fältig durch und vergewissern Sie sich,
daß Sie diese verstehen, bevor Sie die
Maschine in Betrieb nehmen.
Manuel d'instructions
Merci de lire trés attentivement le man-
uel d'instructions. Assurez-vous d'avoir
tout compris avant d'utiliser ce tracteur.
Manual de las instrucciones
Por favor lea cuidadosamente y com-
prenda estas intrucciones antes de
usar esta maquina.
P1197
P11597
P12107
P12592
P12597
P12597K
P135107
PF135B92
RE115B97
RE125T92
RE135B92
RE135B97
REB12597K
REN11597
REN12597
UN16097SBK
UN115B97
UN135B92
UN145B97
UN15597SBK
02478
Manuale di istruzioni
Prima di utilizzare la macchina leggete
queste istruzioni con attenzione ed ac-
certatevi di averle comprese bene.
Instructieboekje
Lees deze instructies aandachtig en
zorg dat u ze begrijpt voordat u deze
ma chine gebruikt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Husqvarna 11597SD

Inhaltszusammenfassung für Husqvarna 11597SD

  • Seite 1 11597SD P1197 BL115B92 P11597 BL11T92 P12107 FL12597 P12592 FLL12597 P12597 H115B97 P12597K H11T92 P135107 HURRICANE 12.5SD PF135B92 LZ1297 RE115B97 LZ1397AK RE125T92 LZ13597AK RE135B92 M115T92 RE135B97 M11597 REB12597K M135B92 REN11597 MBA13597K REN12597 MBA14597K UN16097SBK MBA16107K UN115B97 MC11T92 UN135B92 MJ135B92 UN145B97 MJ15B97...
  • Seite 2 Safety rules. Montaje. Sicherheitsvorschriften. Montaggio. Règles de sécurité. Montering. Assembly. Descripción del funcionamiento. Zusammenbau. Funzionamento. Montage. Beschrijving van functies. Functional description. Antes del arranque. Funktionsbeschreibung. Prima dell’avviamento. Description du fonctionnement. Maatregelen vóór het starten. Before starting. Conducción. Maßnahmen vor dem Anlassen. Guida.

  • Seite 3: Safety Rules

    1. Safety Rules Safe Operation Practices for Ride-On Mowers IMPORTANT: THIS CUTTING MACHINE IS CAPABLE OF AMPUTATING HANDS AND FEET AND THROWING OBJECTS. FAILURE TO OBSERVE THE FOLLOWING SAFETY INSTRUCTIONS COULD RESULT IN SERIOUS INJURY OR DEATH. I. TRAINING III. OPERATION •...

  • Seite 4: Maintenance And Storage

    IV. MAINTENANCE AND STORAGE • Keep all nuts, bolts and screws tight to be sure the equip- ment is in safe working condition. • Never store the equipment with petrol in the tank inside a building where fumes may reach an open flame or spark.

  • Seite 5: Sicherheitsvorschriften

    1. Sicherheitsvorschriften Regeln für die sichere Bedienung von Rasentraktoren WICHTIG: DIESE MÄHMASCHINE KANN HÄNDE UND FÜSSE ABTRENNEN UND GEGENSTÄNDE MIT HOHER GESCHWINDIGKEIT SCHLEUDERN. NICHTBEACHTUNG DER FOLGENDEN SICHERHEITSVORSCHRIFTEN KÖNNTE SCHWERE ODER TÖDLICHE VERLETZUNGEN ZUR FOLGE HABEN. I. SCHULUNG • Vor dem Gebrauch immer mit einer Sichtprüfung sicherstel- len, daß...

  • Seite 6: Wartung Und Lagerung

    • Alle Anbaugeräte-Antriebe ausschalten, den Motor abstel- len und das (die) Zündkerzenkabel abziehen bzw. den Zündschlüssel abziehen: vor dem Entfernen von Verstopfungen aus dem Mäh- werk oder dem Auswurf; vor dem Prüfen, Reinigen oder Reparieren des Ra- senmähers; nachdem auf ein Fremdkörper gestoßen wurde. Den Rasenmäher auf Schäden untersuchen und die Reparaturen durchführen, bevor die Maschine wieder angelassen und in Betrieb genommen wird;...

  • Seite 7: Règles De Sécurité

    1. Règles de Sécurité Conseils pour l’utilisation en toute sécurité des tracteurs de pelouse ATTENTION: CE TRACTEUR DE PELOUSE EST CAPABLE D’AMPUTER MAINS OU PIEDS ET DE PROJETER DES OBJETS.L ’INOBSERVATION DES RÈGLES DE SÉCURITÉ CI-DESSOUS PEUT ÊTRE LA CAUSE DE BLESSURES SÉRIEUSES VOIRE MORTELLES.

  • Seite 8: Entretien Et Entreposage

    • Débrayer les lames, arrêter le moteur, et débrancher le (s) fil (s) de (s) bougie (s) d’allumage ou retirer la clef de contact : avant de retirer l’insert broyeur ou avant de retirer la goulotte d’éjection pour la nettoyer. avant de contrôler, nettoyer ou travailler sur le carter de coupe, avant de retirer un objet coincé...

  • Seite 9: Reglas De Seguridad

    1. Reglas De Seguridad Prácticas de Operación Seguras para las Segadoras Conducibles IMPORTANTE: ESTA MAQUINA CORTADORA ES CAPAZ DE AMPUTAR LAS MANOS Y LOS PIES Y DE LANZAR OBJETOS. SI NO SE OBSERVAN LAS INSTRUCCIONES DE SEGURIDAD SIGUIENTES SE PUEDEN PRODUCIR LESIONES GRAVES O LA MUERTE.

  • Seite 10: Mantenimiento Y Almacenamiento

    • Desenganche la transmisión a los accesorios, pare el mo- tor, y desconecte el (los) cable (s) de la bujía o remueva la llave de ignición antes de limpiar bloqueos o desatrancar del conducto; antes de inspeccionar, limpiar o trabajar sobre la segadora;...

  • Seite 11: Norme Antinfortunistiche

    1. Norme Antinfortunistiche Regole di sicurezza per trattorini da prato ATTENZIONE: QUESTO TRATTORINO TOSAERBA HA UNA POTENZA SUFFICIENTE AD AMPUTARE MANI E PIEDI E A SCAGLIARE OGGETTI. LA MANCATA OSSERVANZA DELLE SEGUENTI ISTRUZIONI ANTINFORTUNISTICHE POTREBBE CAUSARE LESIONI GRAVI E PERSINO IL DECESSO DELLA VITTIMA. I.
  • Seite 12 prima di pulire eventuali intasamenti e pri ma di stasare lo scivolo; prima di interventi o controlli sul tosaerba e prima delle operazioni di pulizia; dopo aver colpito un oggetto estraneo. Controllare che il tosaerba non sia stato danneggiato ed effettuare le riparazioni del caso prima di riavviare e mettere in funzione l’equipaggiamento;...
  • Seite 13 1. Veiligheidsregels Veilige bedieningsmethoden voor zittrekkers BELANGRIJK: DEZE MAAIMACHINE KAN HANDEN EN VOETEN AMPUTEREN EN VOORWERPEN WEGSLINGEREN. HET NIET OPVOLGEN VAN DEZE VEILIGHEIDSINSTRUCTIES KAN ERNSTIG OF DODELIJK LETSEL TOT GEVOLG HEBBEN. I. TRAINING III. BEDIENING • Lees de instructies aandachtig. Zorg dat u vertrouwd bent •...

  • Seite 14: Onderhoud En Opslag

    • Schakel de aandrijving naar de hulpstukken uit tijdens transport of als ze niet worden gebruikt. • Stop de motor en schakel de aandrijving naar het hulpstuk uit, voordat u tankt; voordat u de opvangzak verwijdert; voordat u de hoogte verstelt tenzij de hoogte vanuit de bestuurdersplaats kan worden ingesteld.
  • Seite 15 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Seite 16 These symbols may appear on your machine or in the literature supplied with the product. Learn and understand their meaning. Diese Symbole finden Sie auf Ihrer Maschine oder in Unterlagen, die mit dem Produkt ausgehändigt wurden. Bitte machen Sie sich mit deren Bedeutung vertraut. Ces symboles peuvent figurer sur tracteur ou dans les publications fournies avec le produit.
  • Seite 17 01738 GEFAHR ZU VERMEIDEN: SCHWEFELSÄURE AUGEN UNVER- AUGEN SCHÜTZEN ZÜGLICH MIT WAS- • FUNKEN KANN ERBLINDUNG EXPLOSIVE GASE SER AUSSPÜLEN. ODER SCHWERE • FEUER KÖNNEN ERBLINDUNG SOFORT ÄRZTLICHE VERÄTZUNGEN VERUR- UND KÖRPERVERLET- • RAUCHEN HILFE AUFSUCHEN. SACHEN. ZUNGEN VERURSAC- HEN. GEVAAR ZWAVELZUUR OGEN ONMIDDELLIJK...

  • Seite 18: Steering Wheel

    2. Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje 2. Montaggio. 2. Montering. Before the tractor can be used certain parts must be as- Antes de poder utilizar el tractor, hay que montar algunas sem bled, which for transportation reasons are enclosed in piezas que, por razones de transporte, van empaquetadas the packing.
  • Seite 19 Siège Retirer le bouton de réglage et la rondelle plate qui fixent le siège à l'emballage de carton, le conserver pour le montage du siège sur le tracteur. Basculer le siège vers le haut et le sortir de l'emballage de carton.
  • Seite 20 NOTE! Check that the flex is correctly con nect ed to the safe ty switch (3) on the seat hold er. HINWEIS! Prüfen, daß das Kabel richtig an dem Sicherheitsschalter (3) auf dem Halter des Sitzes angeschlossen ist. REMARQUE: Vérifier que le câble électrique est bien connecté sur le con- tacteur de sécurité...
  • Seite 21 REMARQUE : Si la batterie est mise en service au-delà de l'année et du mois indiqués sur l'étiquette, recharger la bat- terie, pendant une heure au moins, à 6-10 A . ATTENTION : Avant de mettre en place la batterie, prendre la précaution de retirer gourmette, montre-bracelet, anneau, etc.

  • Seite 22: Einstellen Der Tasträder

    PARA AJUSTAR LAS RUEDAS CALIBRADORAS TO ADJUST GAUGE WHEELS (if equipped) (si está provisto) Gauge wheels are properly adjusted when they are slightly off the ground when mower is at the desired cutting height in Las ruedas calibradoras están bien ajustadas cuando se en- operating position.

  • Seite 23: Montage Der Zerkleinerungsplatte (Sofern Vorhanden)

    Instalación de la placa del triturador de basura (si está provisto) • Levantar la pantalla del de flec tor (1) y colocar la placa del triturador de basura sobre la abertura. • Fijar el depósito de cierre anterior y posterior en el plano Install Mulcher Plate (if equipped) de trabajo de la segadora (2).
  • Seite 24 3. Functional description. 3. Funktionsbeschreibung. 3. Description du fonctionnement. 3. Descripción del funcionamiento. 3. Funzionamento. 3. Beschrijving van functies Positioning of controls Anordnung der Bedienungseinrichtungen 1. Light switch (if equipped) 1. Lichtschalter (sofern vorhanden) 2. Throttle control 2. Gashebel 3. Brake and clutch pedal 3.
  • Seite 25 Emplacement des commandes Comandi 1. Interruttore luci (se installato) 1. Interrupteur des phares (si équipé 2. Acceleratore 2. Commande de gaz 3. Pedale freno/frizione 3. Pédale de frein et d'embrayage 4. Leva del cambio 4. Levier de changement de vitesses 5.
  • Seite 26 1. Light switch (if equipped) 1. Lichtschalter (sofern vorhanden) 1. Interrupteur des phares (si équipé) 1. Interruptor de alumbrado (si está provisto) 1. Interruttore luci (se installato) 1. Schakelaar verlichting (indien hiermee uit- gerust) 2. Throttle control The throttle control regulates the engine revs and thus the rotation speed of the blades.

  • Seite 27: Brems- Und Kupplungspedal

    3. Brake and clutch pedal When the pedal is pushed down the brake is applied and the motor is disengaged. 3. Brems- und Kupplungspedal Beim Vorwärtsdrücken des Pedals wird das Fahrzeug abge- bremst. Gleichzeitig wird der Motor ausgekuppelt und das Fahrzeug rollt aus.
  • Seite 28 4. Commande de la boîte de vitesses La boîte de vitesses possèdent des vitesses avant, une position neutre (point mort) et une marche arrière. Le pas- sage des vitesses peut s'effectuer du point mort jusqu'à la vitesse maximale sans s'arrêter sur les rapports intermédi- aires.
  • Seite 29 5. Commande d'embrayage et de débrayage du carter de coupe Pousser le levier vers l'avant et le verrouiller pour embrayer le carter de coupe. Les courroies d'entraînement seront alors en tension et les lames commenceront à tourner. Ramener le levier vers l'arrière pour débrayer le carter de coupe, les lames seront alors freinées par le frottement des patins de frein sur les poulies d'entraînement.
  • Seite 30 ROS ON ROS ON START 7. Ignition Lock 7. Cerradura de encendido There are four different positions for the ignition key: Hay cuatro tipos de posiciones diferentes para la llave de contacto: All electric current bro ken. Corriente eléctrica cortada ROS ON Reverse Operation System (ROS) connected ROS ON...
  • Seite 31 8. Frein de stationnement Pour enclencher le frein de stationnement : 1. Enfoncer à fond la pédale d'embrayage/frein. 2. Relever vers le haut le levier du frein de stationnement et le maintenir dans cette po si tion. 3. Relâcher la pédale d'embrayage/frein. Relâcher le levi er du frein de stationnement qui restera dans sa position verrouillée (en haut).
  • Seite 32 4. Before starting. 4. Maßnah men vor dem Anlassen. 4. Avant de démarrer. 4. Antes del arranque. 4. Prima dell’avviamento. 4. Maatregelen vóór het starten. Filling up Reposición de combustible The en gine should be run of pure (not oil mixed) un lead ed El motor ha de funcionar con gasolina pura (sin mezcia de petrol.
  • Seite 33 Oil level Nivel de aceite The combined oil refilling cap and the oil stick is ac ces si ble La tapa combinada para el llenado de aceite y para la varilla de nivel queda accesible después de haber levantado hacia when the bonnet is lifted for wards.

  • Seite 34: Pressione Pneumatici

    Tire air pressure Check the tire pressure regularly. The pres sure in the front tire should be 1 bar (14 PSI) and 0.8 bar (12 PSI) in the back tires. Reifendruck Den Luftdruck in den Reifen regelmäßig prüfen. Der Druck in den Vorderreifen soll 1 bar betragen, in den Hinterreifen 0,8 bar.
  • Seite 35 5. Driving. 5. Betrieb. 5. Conduite. 5. Conducción. 5. Guida. 5. Rijden. Démarrage du moteur S'assurer préalablement que le carter de coupe est en posi- tion de transport (c'est à dire : relevé au maximum) et que le levier d'embrayage et de débrayage du carter de coupe est en position "débrayée"...
  • Seite 36 Pull out the choke control (if engine is cold). Den Kaltstarthebel herausziehen (nur bei kaltem Motor). Si le moteur est froid : Tirer la commande de starter. Extraer el estrangulador (únicamente si el motor está frío). Estrarre il comando dello choke (in caso di partenza a freddo).
  • Seite 37 Amener la clé de contact sur la position "Démarrage" ("START"). REMARQUE! Ne pas laisser tourner le démarreur plus de 5 secondes à chaque fois. Si le moteur ne démarre pas immédiatement, attendre une dizaine de secondes avant d'effectuer une nouvelle tentative. Ponga la llave de encendido en la posición de arranque ”START”.

  • Seite 38: Betrieb

    NOTE! NOTA! The machine is equipped with a safety switch which La máquina tiene un interruptor de seguridad que corta immediately breaks the current to the en gine if the driver la corriente al motor si el con duc tor sale del asiento con leaves the seat with en gine run ning and with the con nec- el motor en marcha y con la palanca de acoplamiento/ tion/dis con nec tion le ver in position “connection”.
  • Seite 39 Engine "ON" (Normal Operating) ROS "ON" ROS "AN" Motor "AN" (Normalbetrieb) ROS "ON" Moteur "ON" (Fonctionnement normal) ROS "ON" Motor "ON" (Funcionamiento Normal) ROS "ON" Motore "ON" (Funzionamento normale) ROS "ON" Motor "ON" (normaal functioneren) Reverse Operation System (ROS) Sécurité Marche Arrière (ROS) Your tractor is equipped with a Reverse Operation System Votre tracteur est équipé...

  • Seite 40: Cutting Tips

    Sistema per operazioni in retromarcia (ROS) Systeem voor achteruit (ROS) Il Vostro trattore possiede un Sistema per operazioni in re- Uw tractor is uitgerust met een systeem voor achteruit (reverse tromarcia (ROS). Qualsiasi tentativo da parte dell’operatore operation system – ROS). Elke poging door de bestuurder di guidare nella direzione opposta con la frizione abbassata om achteruit te rijden waarbij het aankoppelingspedaal actief comporterà...
  • Seite 41 Maaitips Consejos para el corte • Limpie el césped de piedras y otros objetos que puedan • Verwijder stenen en andere voorwerpen van het gazon, die weggeworpen kunnen worden door de messen. ser proyectados por las cuchillas. • Localice y marque piedras y otros objetos a fin de evitar •...
  • Seite 42 ATTENTION! • Ne jamais utiliser un tracteur sur des pentes excédant 5°. Les risques de renversement étant alors très impor- tants. • Ne jamais rouler parallèlement à la pente du fait des risques de renversement. Toujours rouler perpendiculairement à la pente, aussi bien en montant, qu'en descendant. •...
  • Seite 43 Use the left side of the machine to cut close to trees, bushes and paths, etc. The blade cuts about 15 mm inside the edge of the cover. Die linke Seite der Maschine benutzen, um in der Nähe von Bäumen, Gebüsch, Gängen usw. zu mähen. Die Mähklinge mäht ca.

  • Seite 44: Abschalten Des Motors

    Switching off the engine Move the attachment clutch control to disengaged position. Move the throttle control between half and full speed (fast) position. Lift up the cutting unit and turn the ignition key to “STOP” position. Abschalten des Motors Stellen Sie die Steuerung der Anhängerkupplung auf aus- gekuppelt.
  • Seite 45 6. Maintenance, adjustment. 6. Wartung (Instandhaltung), Einstel- lung. 6. Entretien, réglages. 6. Mantenimiento, ajuste. 6. Manutenzione. 6. Onderhoud, afstelling. WARNING! ADVERTENCIA! Antes de proceder a efectuar el servicio en el motor o en el Before servicing the engine or cutting unit the fol low ing equipo de corte, hay que hacer lo siguiente: shall be carried out: •...
  • Seite 46 Engine hood • Raise hood. • Unsnap headlight wire connector. • Stand in front of tractor. Grasp hood at sides, tilt forward and lift off of tractor. • To reinstall, slide hood pivot brackets into slots in frame. • Reconnect headlight wire connector and close hood. Motorhaube •...
  • Seite 47 Maintenance Mantenimiento NOTE: Periodic maintenance should be performed on a NOTA: El mantenimiento periódico ha de hacerse con regu- regular basis in order to keep your tractor in good running laridad a fin de mantener el tractor en buen estado. condition.

  • Seite 48: Wartung Des Motors

    Pour assurer l'entretien du moteur Se référer au manuel d'utilisation du moteur. Vidange de l'huile du moteur • Retirer le bouchon (1) et placer le tuyau de vidange (2). • Pour ouvrir la soupape de vidange, repousser légèrement la soupape en la faisant tourner dans le sens contraire des aiguilles d'une montre pour sortir du cran, puis tirer sur la soupape pour libérer l'huile.
  • Seite 49 SERVICE RECORD Fill in dates as you complete regular service. Every 8 Every Every . Every . Every Needed hours 25 hours 50 hours 100 hours 200 hours • Change engine oil (without oil filter) ........... • Change engine oil (with oil filter) ................•...
  • Seite 50 SCHEMA D'ENTRETIEN Consigner les dates d'intervention après chaque opération d'entretien. Selon les Toutes Toutes Toutes Toutes les Toutes les besoins les 8 H les 25 H les 50 H 100 H 200 H Vidange de l'huile moteur • (sans filtre à huile ..................
  • Seite 51 DATI DI SERVIZIO Compilare ogni qualvolta si esegue un regolare servizio. Necessità Ogni Ogni Ogni .. Ogni.. Ogni 8 ore 25 ore 50 ore 100 ore 200 ore • Cambio dell'olio (Senza filtro dell’olio)..........• Cambio dell'olio (Con filtro dell’olio) ................ •...
  • Seite 52 Operator Presence System and Reverse Opera- tion System (ROS) Be sure operator presence and reverse operation sys tems are work ing properly. If your tractor does not function as described, repair the problem immediately. • The engine should not start unless the brake pedal is fully de pressed, and the attachment clutch con trol is in the dis en gaged position.
  • Seite 53 Sistema de Presencia Operador y Sistema de Funcionamiento Atrás (ROS) Asegurarse de que los sistemas de presencia operador y funcionamiento atrás funcionen adecuadamente. Si tu trac- tor no funciona como descrito, hay que reparar el problema inmediatamente. • El motor no tiene que arrancar hasta que le pedal del freno no esté...
  • Seite 54 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
  • Seite 55 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben affilate. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA! E’ importante affilare le due estre mi tà della lama in modo uniforme per non creare disequilibri.
  • Seite 56 Messerbalken Für beste Mähergebnisse müssen die Messerbalken immer opti mal geschliffen sein. Wechseln Sie verbogene oder beschädigte Messerbalken sofort aus. Sie werden mit einer Feile oder einer Schleifscheibe geschärft. HINWEIS: Um eine Unwucht zu vermeiden, müssen beide Seiten der Messerbalken gleichmäßig geschärft und auf Unwucht geprüft werden.
  • Seite 57 Lame Per avere il migliore risultato di taglio, è necessario che le lame siano ben affilate. Sostituirle se usurate o danneggiate. A tale scopo utilizzare una lima o una mola. NOTA: E’ importante affilare le due estre mi tà della lama in modo uniforme per non creare disequilibri.

  • Seite 58: Überprüfen Der Bremse

    Controlar el Freno To Check Brake Si el tractor requiere más de cinco (5) pies para pararse a la If tractor requires more than five (5) feet to stop at highest velocidad más alta en la marcha más alta en una superficie speed in high est gear on a level, dry concrete or paved sur- nivelada seca en hormigón o adoquinada, hay que reparar face, then brake must be serviced.

  • Seite 59: Demontage Des Mähdecks

    Demontage des Mähdecks Arbeiten Sie auf der rechten Seite der Maschine. 107 CM 1. Entfernen Sie den Riemen von der Keilriemenscheibe des Motors (1). Entfernen Sie den kleinen Splint (2) und ziehen Sie die Kupplungsfeder von der Achse des Riemenrades ab. 3.
  • Seite 60 5. Remove the retainer springs (5), (6), (7) and axles. 107 CM 6. Pull the lever for lifting/lowering the cutting unit back- wards. 7. Pull out the cutting unit from the machine. IMPORTANT: If an attachment other than the mower deck is to be mounted on the tractor, remove the front links and hook the clutch spring into square hole in frame (8).

  • Seite 61: Einbau Des Mähdecks

    Montaje de la unidad de corte Assembly of the cutting unit • Push in the cutting unit under the machine. The ejector • Introducir la unidad de corte debajo de la máquina. La abertura de expulsión ha de estar hacia la derecha. opening should be to the right.

  • Seite 62: Einstellung Des Mähaggregats

    01268 Adjustment of the cutting unit A. In the direction of travel 1. Check that the air pressure is correct in all four tires. To achieve best cutting results the cutting unit’s front edge (B) 2. Make sure that the machine is on a horizontal surface. should be about 10 mm (0.375") low er than the back edge (A).

  • Seite 63: Seitliche Einstellung

    REGLAGE TRANSVERSAL 00598 • Relever le carter de coupe au maximum. • A partir du milieu de chaque extrémités latérales du carter de coupe, mesurer la distance du bord du carter par rapport au sol . “A” “A” • La distance (A) doit être la même des deux côtés à 6 mm près.

  • Seite 64: Auswechsein Des Treibriemens

    Cambio de correa propulsora Desmontar el equipo de corte del tractor. Aplicar el freno de estacionamiento y tirar hacia arriba de la correa para sacarla de la rueda libre (1), de la acoplamiento (2) y de la propulsora del motor (3). Quitar la correa hacia arriba (4).

  • Seite 65: Einstellung Des Schalthebels Des Differentialgetriebes

    TRANSAXLE GEAR SHIFT LEVER NEUTRAL AD JUST MENT The transaxle should be in neutral when the gear shift lever is in neutral (N) (lock gate) position. The adjustment is preset at the factory; however, if adjustment is needed, proceed as follows: •...
  • Seite 66 REGULACIÓN DE LA PALANCA DE VELOCIDADES DEL CAMBIO MECÁNICO CON DIFERENCIAL Y TRACCIÓN AN TE RI OR El cambio mecánico con diferencial y tracción anterior tiene que estar en posición neutro cuando la relativa palanca está en posición (N) (cierre metálico). La regulación ya está...
  • Seite 67 7. Troubleshooting. 7. Störungssuche. Engine will not start Motor springt nicht an 1. No fuel in fuel tank. 1. Kraftstoff fehlt im Kraftstofftank. 2. Plug defective. 2. Defekte Zündkerze. 3. Plug connection defective. 3. Defekter Zündkerzenanschluß. 4. Dirt in carburetor or fuel pipe. 4.
  • Seite 68 7. Recherche des pannes. 7. Búsqueda de averías. Le moteur ne démarre pas El motor no arranca 1. Manque de carburant dans le réservoir. 1. No hay combustible en el depósito. 2. Bougie d'allumage défectueuse. 2. La bujía es errónea. 3.
  • Seite 69 7. Ricerca guasti. 7. Het localiseren van fouten. Il motore non parte De motor start niet 1. Manca il carburante. 1. Er is geen benzine in de tank. 2. Difetto di candela. 2. De bougie is defect. 3. Collegamento della candela difettoso. 3.
  • Seite 70 8. Storage. 8. Aufbewahrung. 8. Remisage. 8. Conservación. The following steps should be taken when mowing sea- Suivre la procédure suivante une fois la saison termi- son is over: née: • Clean the entire machine, especially underneath the • En fin de saison, suivre la procédure suivante pour le cutting unit cover.
  • Seite 71 8. Rismessaggio. 8. Stallen. Aan het einde van elk maaisezoen moeten de vol gen de Al termine della stagione effettuare i seguenti inter- maatregelen worden genomen: venti: • Maak de hele machine schoon, in het bijzonder de bin- • Pulire tutto il tagliaerba e particolarmente sotto il co per chio nenkant van de kap van de maaikast.
  • Seite 72 EMC 2004/108/EC 11597SD 11,5/8,6 0-6,7 38-102 BL115B92 11,5/8,6 0-6,7 38-102 BL11T92 11/8,2 0-6,7 38-102 FL12597 12,5/9,3 0-6,7 38-102 FLL12597 12,5/9,3 0-6,7 38-102 EN 1033 A (8) ≤ 2.5 EN 1032 A (8) ≤ 0.5 H11T92 11/8,2 0-6,7 38-102 As rated by the engine manufacturer...
