Seite 1

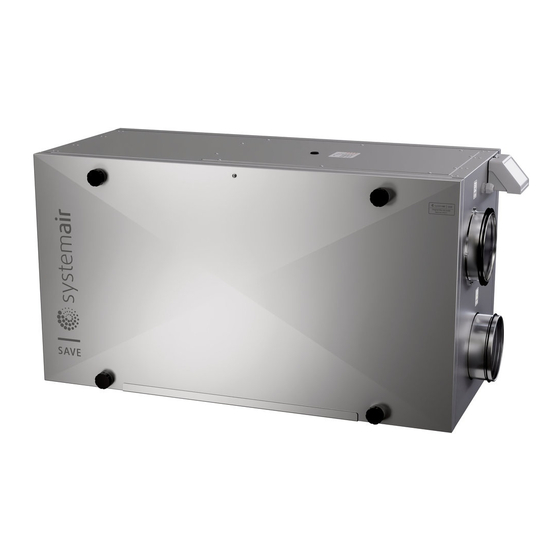

SAVE VSR 300/500 Installationsanleitung Aus dem Englischen übersetztes Dokument | 3335472 · v1.1...
Seite 2
Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
Für die Beschreibung der erweiterten Einstellungen und die Installation von Zubehör siehe Service und Zubehör Installationshandbuch. Alle Dokumente finden Sie in unserem Online-Katalog unter www.systemair.com. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß den Angaben in den Datenblättern verwendet werden. Weitere Voraussetzungen sind ein abgeschlossener, lückenloser Wartungsplan und ein Inbetriebnahmeprotokoll.
| Technische Daten • Sorgen Sie dafür, dass alle Warnschilder auf der Einheit vollständig und lesbar sind. • Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder ohne Erfahrung und Vorkenntnisse bestimmt, es sei denn, diese Personen wurden von ei- ner für ihre Sicherheit verantwortlichen Person in den Gebrauch des Geräts unterwiesen.
Technische Daten | Abmessungen und Gewicht 3.1.1 Abmessungen und Gewicht des VSR 300 Bild 2 Abmessungen des VSR 300 * Ablauf Das Gewicht des Geräts ist 65 kg. 3.1.2 Abmessungen und Gewicht des VSR 500 Bild 3 Abmessungen des VSR 500 * Ablauf 3335472 | v1.1...
| Technische Daten Das Gewicht des Geräts ist 77 kg. Kanalanschlüsse Bild 4 Kanalanschlüsse Symbol Beschreibung Symbol Beschreibung Zuluft Außenluft Fortluft Abluft Einbauempfehlung betreffend Kondensation 3.3.1 Kondensation im Inneren des Lüftungsgerätes Das Gerät sollte im Dauerbetrieb laufen. Wenn das Gerät vom Benutzer manuell oder aufgrund der Einstellungen im Wochenprogramm gestoppt werden soll, empfehlen wir luftdichte Absperrklappen in der Ab- und Zuluft zu installieren.
Lieferung, Transport, Lagerung Transport und Lagerung Das SAVE VSR 300/500 sollte so gelagert und transportiert werden, dass es vor materiellen Schäden geschützt wird. Abdeckungen sollten benutzt werden, um zu verhindern, dass Staub, Regen und Schnee eindringen und das Gerät und seine Bestandteile schädigen können.
Verschmutzungsquellen, z. B. Fahrzeugabgasen etc. Fortluft wird idealerweise über eine Dacheinheit mit hinreichendem Abstand zu Lufteinlässen, Fenstern etc. nach außen geleitet. Zugang zur Stromversorgung Das SAVE VSR 300/500 wird mit ca. 1–1,5 m Kabel und einem Stecker für 230 V, einphasig geerdet, geliefert. 3335472 | v1.1...
Installation | Stellen Sie sicher, dass die Steckdose in Reichweite des Steckers ist. Installation Wichtig • Die Einheit darf nur von qualifiziertem, eingewiesenen und geschultem Personal betrieben werden. Diese Personen müssen die einschlägigen Sicherheitsvorschriften kennen, um mögliche Gefahren zu erkennen und zu vermeiden.
Bitte beachten Sie die dem Zubehör beiliegenden Anweisungen oder das Handbuch „Service und Zubehör Installation“, das Sie in unserem Online-Katalog finden. Elektrische Anschlüsse Aufbau der Hauptplatine Das SAVE VSR 300/500 ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Bild 6 Anschlüsse der Hauptplatine 3335472 | v1.1...
Elektrische Anschlüsse | Position Beschreibung Verbindung zur außenliegenden Anschlussbox Klemmen für eine Heizung Klemmen für einen TRIAC Klemmen für die Netzspannung Klemmen für die Stromversorgung des Abluftventilators Klemmen für die Stromversorgung des Zuluftventilators Klemmen für internen relativen Feuchtigkeits-/Temperatursensor Analogeingang 1 — Außenluftfühler Analogeingang 2 - Zuluftfühler Analogeingang 3 - Frei konfigurierbar Analogeingang 4 - frei konfigurierbar / Überhitzungs-Temperatursensor (Geräte mit...
| Vor Inbetriebsetzung des Systems Position Beschreibung AI6–7 Frei konfigurierbarer Analogeingang. Inaktiv, Eingang über die Bedieneinheit (HMI) auswählen. DO1–4 Frei konfigurierbarer Digitalausgang. DO2-Standardkonfiguration Außen-/Fortluftklappe DO3-Standardkonfiguration: Kühler aktiv DO4-Standardkonfiguration: Sammelalarm AO3–5 Frei konfigurierbarer Analogausgang. Art des Stellantriebs 0-10V, 10-0 V, 2-10V, 10-2V. AO3-Standardkonfiguration: Erhitzer (nur bei Modellen des Typs VTC 200/300/500/700, VTR 100/ AO4-Standardkonfiguration: Kühlung UI1–5...
Abschlussroutinen | Stellen Sie die Drehzahl der Zu- und Abluftventilatoren für jede Stufe ein. Wenn Sie die Einstellungen abgeschlossen haben, überprüfen Sie diese. Sie können zu vorherigen Menüs zurückkehren und Änderungen vornehmen. Wählen Sie eine Heizungsart aus oder keine. Setzen Sie bei Bedarf den Timer für den Filterwechsel zurück. Beenden Sie den Inbetriebnahmeassistenten über die Schaltfläche „OK“.
Schutzarten durch Gehäuse (IP Code). Der Hersteller bestätigt hiermit, dass EN 62233 SAVE VSR 300/500 Verfahren zur Messung der elektromagnetischen Felder von Haushaltgeräten und ähnlichen Elektrogeräten im alle anwendbaren Anforderungen der folgenden Richtli- Hinblick auf die Sicherheit von Personen in elektroma- nien und Bestimmungen eingehalten werden.
