3. Installation an Stellen, bei denen der Zwischendeckenraum als Zufuhr für Frischluft dient
4. Einbau in einer Küche
Installieren Sie in allen oben genannten Fällen eine zusätzliche Wärmeisolierung (Glaswolle o. ä.) überall dort,
wo das Klimagerät einer besonders hohen Luftfeuchtigkeit ausgesetzt ist. Achten Sie dabei darauf, dass die
Wartungsöffnung zugänglich bleibt.
Luftkanal und Verbindungsteile sollten ebenfalls ausreichend isoliert werden.
[Hinweis]
Kondensationstestbedingungen
27° C Trockenkugeltemperatur
Raumseitig:
24° C Feuchtkugeltemperatur
Luftvolumen: Niedriges Luftvolumen, Betriebszeit 4 Stunden

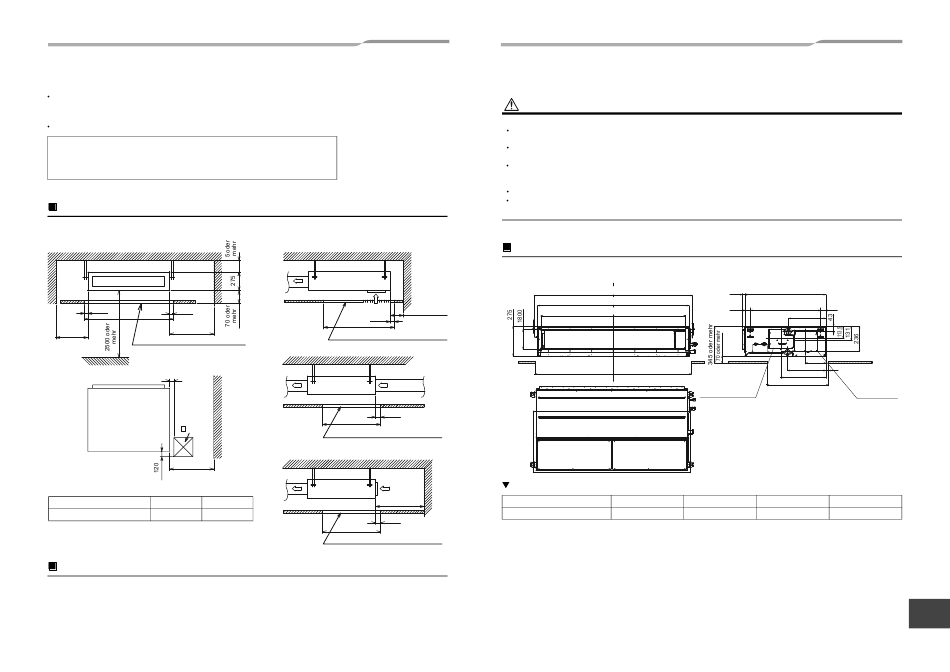

Platzbedarf
Schaffen Sie ausreichend Platz für Installations- oder Wartungsarbeiten.
Luftaustritt
Decke
25
25
A
B
100 oder
oder mehr
mehr
Wartungsöffnung (Deckenzugang)
Fußboden
100 oder mehr
Luftaustritt
Wartungs-
öffnung
450
B
Wartungsfreiraum
(B zur Wartung des Luftfilters)
Modell
A
RM160
1450
Benachrichtigungsintervall für Filterreinigung
Die Zeitvorgabe für die Filterwarnleuchte (Hinweis auf Filterreinigung) der Fernbedienung kann den jeweiligen
Installationsbedingungen angepasst werden.
Wie Sie die Einstellung vornehmen, ist unter „Benachrichtigungsintervall für Filter" in diesem Handbuch
beschrieben.
15-DE
(Maßeinheit: mm)
Lufteintritt
Decke
25
570
Wartungsöffnung (Deckenzugang)
Lufteintritt
Decke
25
570
Wartungsöffnung (Deckenzugang)
Lufteintritt
300 oder mehr
B
700
25
Decke
570
Wartungsöffnung (Deckenzugang)
4
Installation
VORSICHT
Halten Sie sich genau an die folgenden Anweisungen, um Schäden am Innengerät und Verletzungen zu vermeiden.
Legen Sie keine schweren Gegenstände auf das Raumgerät und lassen Sie es nicht von Personen betreten. (Auch
dann nicht, wenn es noch verpackt ist.)
Transportieren Sie das Innengerät möglichst in seiner Verpackung. Ist dies nicht möglich, verwenden Sie beim
Transport Decken oder anderes Dämmmaterial, um eine Beschädigung des Geräts zu vermeiden.
Heben Sie das Raumgerät nur an den 4 Metallbügeln an.
Üben Sie keine Kraft auf die anderen Teile (Kältemittelleitung, Ablaufwanne, geschäumte Teile oder Kunstharzteile)
am Gerät aus.
Tragen Sie die Einheit mit mindestens 2 Personen und legen Sie Bänder nur an den spezifizierten Stellen an.
Wenn Sie Vibrationsisoliermaterial an den Aufhängebolzen anbringen möchten, stellen Sie sicher, dass dadurch die
Vibration des Geräts nicht erhöht wird.
Außenabmessungen
Aufhängebolzenabstand B
Abmessung Hauptgerät A
Externe Abmessungen von Flansch C
50 oder mehr
Abmessungen
Modell
RM160
– 8 –
C
L
22
750
Aufhängebolzenabstand
50
650
D
Ablaufwanne /
Kondensatpumpen-
Prüfdeckel
A
B
1400
1465
1340
(Maßeinheit: mm)
50
345
187,5
355
25
415
570
Elektrischer
Schaltkasten
C
D
1450
DE
16-DE
