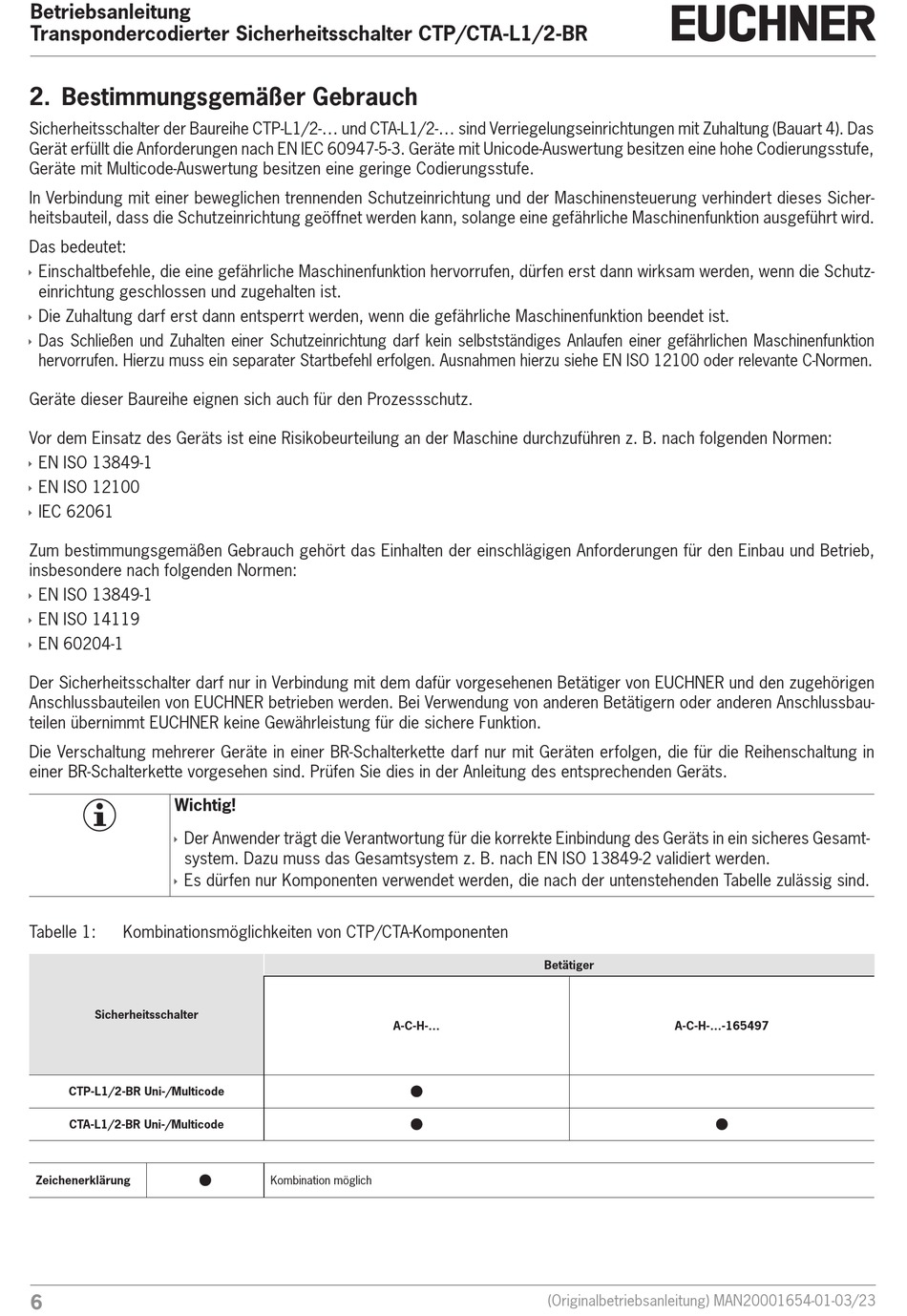

Transpondercodierter Sicherheitsschalter CTP/CTA-L1/2-BR
2. Bestimmungsgemäßer Gebrauch
Sicherheitsschalter der Baureihe CTP-L1/2-... und CTA-L1/2-... sind Verriegelungseinrichtungen mit Zuhaltung (Bauart 4). Das
Gerät erfüllt die Anforderungen nach EN IEC 60947-5-3. Geräte mit Unicode-Auswertung besitzen eine hohe Codierungsstufe,
Geräte mit Multicode-Auswertung besitzen eine geringe Codierungsstufe.
In Verbindung mit einer beweglichen trennenden Schutzeinrichtung und der Maschinensteuerung verhindert dieses Sicher-
heitsbauteil, dass die Schutzeinrichtung geöffnet werden kann, solange eine gefährliche Maschinenfunktion ausgeführt wird.
Das bedeutet:
Einschaltbefehle, die eine gefährliche Maschinenfunktion hervorrufen, dürfen erst dann wirksam werden, wenn die Schutz-
Ì
einrichtung geschlossen und zugehalten ist.
Die Zuhaltung darf erst dann entsperrt werden, wenn die gefährliche Maschinenfunktion beendet ist.
Ì
Das Schließen und Zuhalten einer Schutzeinrichtung darf kein selbstständiges Anlaufen einer gefährlichen Maschinenfunktion
Ì
hervorrufen. Hierzu muss ein separater Startbefehl erfolgen. Ausnahmen hierzu siehe EN ISO 12100 oder relevante C-Normen.
Geräte dieser Baureihe eignen sich auch für den Prozessschutz.
Vor dem Einsatz des Geräts ist eine Risikobeurteilung an der Maschine durchzuführen z. B. nach folgenden Normen:
EN ISO 13849-1
Ì
EN ISO 12100
Ì
IEC 62061
Ì
Zum bestimmungsgemäßen Gebrauch gehört das Einhalten der einschlägigen Anforderungen für den Einbau und Betrieb,
insbesondere nach folgenden Normen:
EN ISO 13849-1
Ì
EN ISO 14119
Ì
EN 60204-1
Ì
Der Sicherheitsschalter darf nur in Verbindung mit dem dafür vorgesehenen Betätiger von EUCHNER und den zugehörigen
Anschlussbauteilen von EUCHNER betrieben werden. Bei Verwendung von anderen Betätigern oder anderen Anschlussbau-
teilen übernimmt EUCHNER keine Gewährleistung für die sichere Funktion.
Die Verschaltung mehrerer Geräte in einer BR-Schalterkette darf nur mit Geräten erfolgen, die für die Reihenschaltung in
einer BR-Schalterkette vorgesehen sind. Prüfen Sie dies in der Anleitung des entsprechenden Geräts.
Wichtig!
Der Anwender trägt die Verantwortung für die korrekte Einbindung des Geräts in ein sicheres Gesamt-
Ì
system. Dazu muss das Gesamtsystem z. B. nach EN ISO 13849-2 validiert werden.
Es dürfen nur Komponenten verwendet werden, die nach der untenstehenden Tabelle zulässig sind.
Ì
Tabelle 1:
Kombinationsmöglichkeiten von CTP/CTA-Komponenten
Sicherheitsschalter
CTP-L1/2-BR Uni-/Multicode
CTA-L1/2-BR Uni-/Multicode
Zeichenerklärung
6
A-C-H-...
Kombination möglich
Betätiger
A-C-H-...-165497
