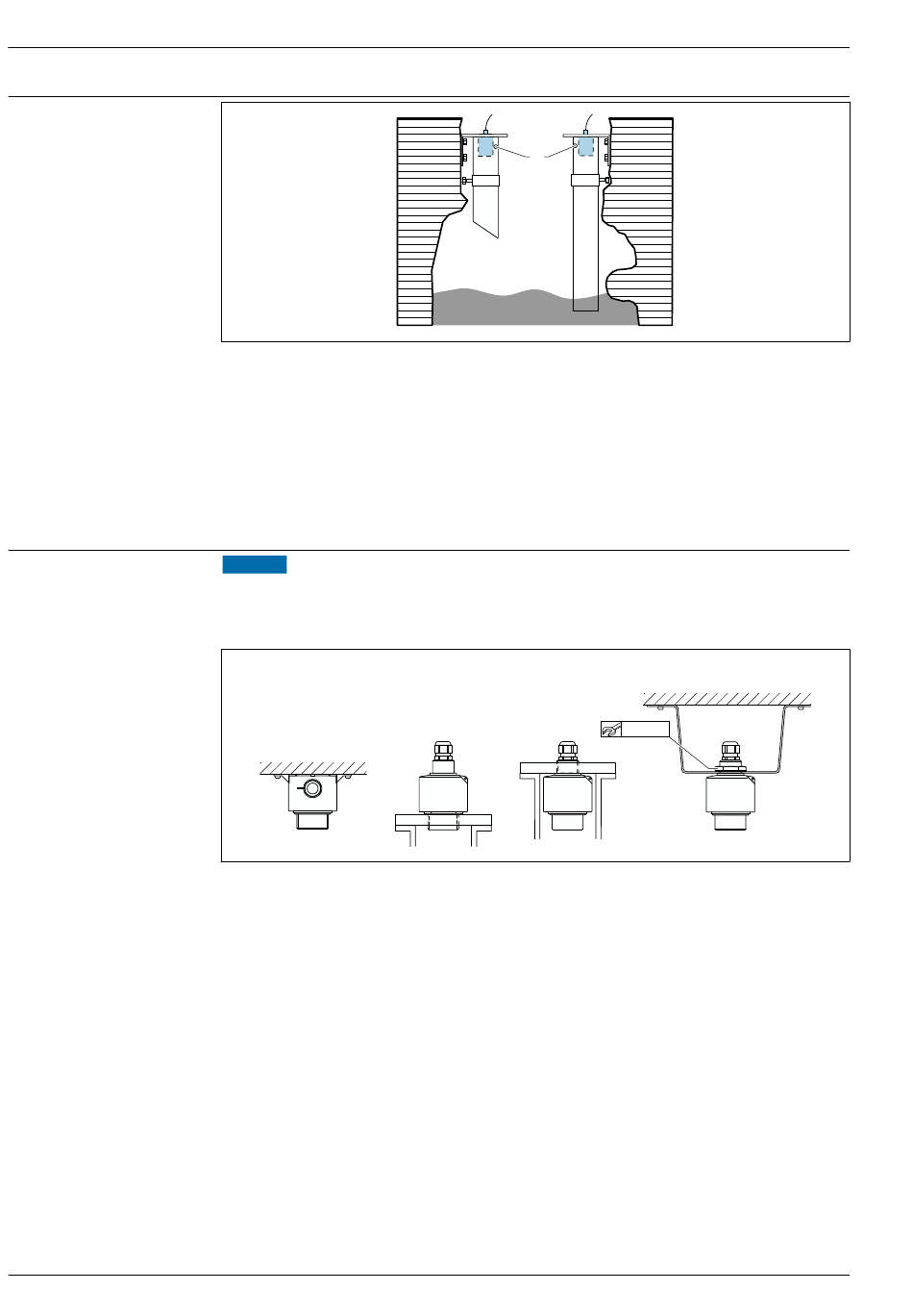

Schallführungsrohr zur Mes-
sung in engen Schächten

Befestigung des Sensors

24
1 Entlüftungsöffnung
• Geeignetes Schallführungsrohr: Z.B. PE- oder PVC-Abwasserrohr
• Mindestdurchmesser: DN80
• Mindestdurchmesser: DN100
• Mindestdurchmesser: DN200
• Entlüftungsöffnung am oberen Ende
• Keine Verunreinigungen durch anhaftenden Schmutz (bei Bedarf regelmäßige Reinigung vorse-
hen)
HINWEIS
Gefahr von Schäden am Sensor
‣
Sensorkabel nicht zur Aufhängung verwenden.
‣
Sensormembran bei Montage nicht beschädigen.
A
 26 Befestigung des Ultraschallsensors
A Deckenmontage
B Eingeschraubt am frontseitigen Gewinde
C Eingeschraubt am rückseitigen Gewinde
D Eingeschraubt mit Gegenmutter
Prosonic S FDU90, FDU91, FDU91F, FDU92, FDU93, FDU95
1
B C D
41 mm
