AutoDome Easy II

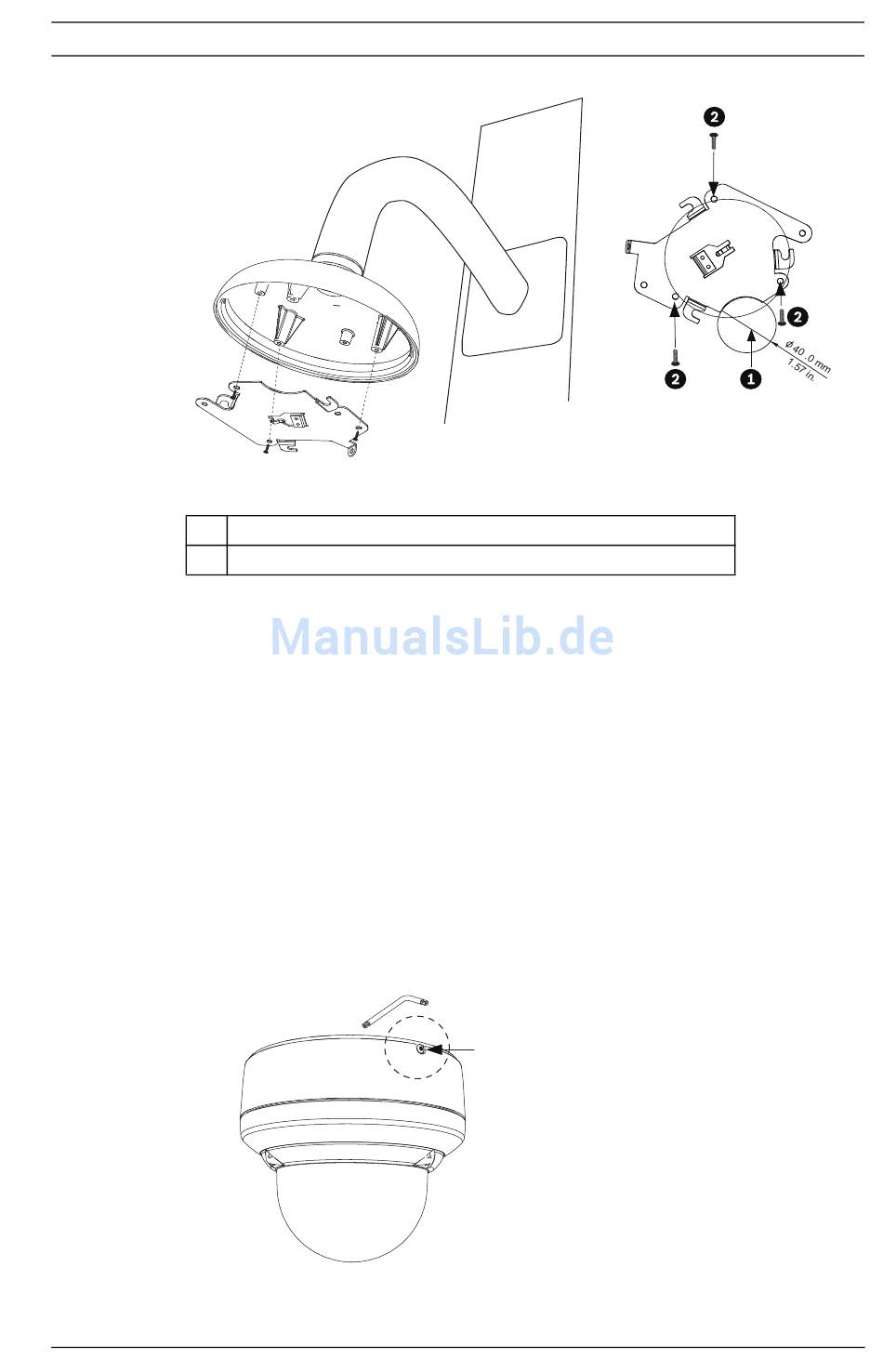

Bild 5.7 Befestigen der Montageplatte an der Dome-Kappe
1
2
2.
3.
4.
5.
6.
Bild 5.8 Lösen der Sicherungsschraube
Bosch Security Systems, Inc.
Kabelaussparung (max. 40 mm); sichelförmig
Befestigungsschrauben für Dome-Kappe
Verlegen Sie die Kabel an der Seite der Montageplatte mit
der sichelförmigen Aussparung (Referenznr. 2 in Bild 5.7).
Bringen Sie das Erdungskabel vom Gerät an der
Befestigungskappe an (siehe Bild 5.9).
Schließen Sie die Masse (nicht im Lieferumfang enthalten)
an die Anschlussdose an.
Verbinden Sie die Gegensteckverbinder über die freien
Kabelenden mit der kundenseitig bereitgestellten
Verkabelung (Informationen zur Verkabelung siehe
Abschnitt 8 Verkabelung vorbereiten, Seite 63).
Lösen Sie die Sicherungsschraube am Sockel des Geräts
mithilfe eines Innensechskantschlüssels.
Installationshandbuch
Montage an einer Wand | de
F.01U.164.478 | 3.0 | 2011.12
41
