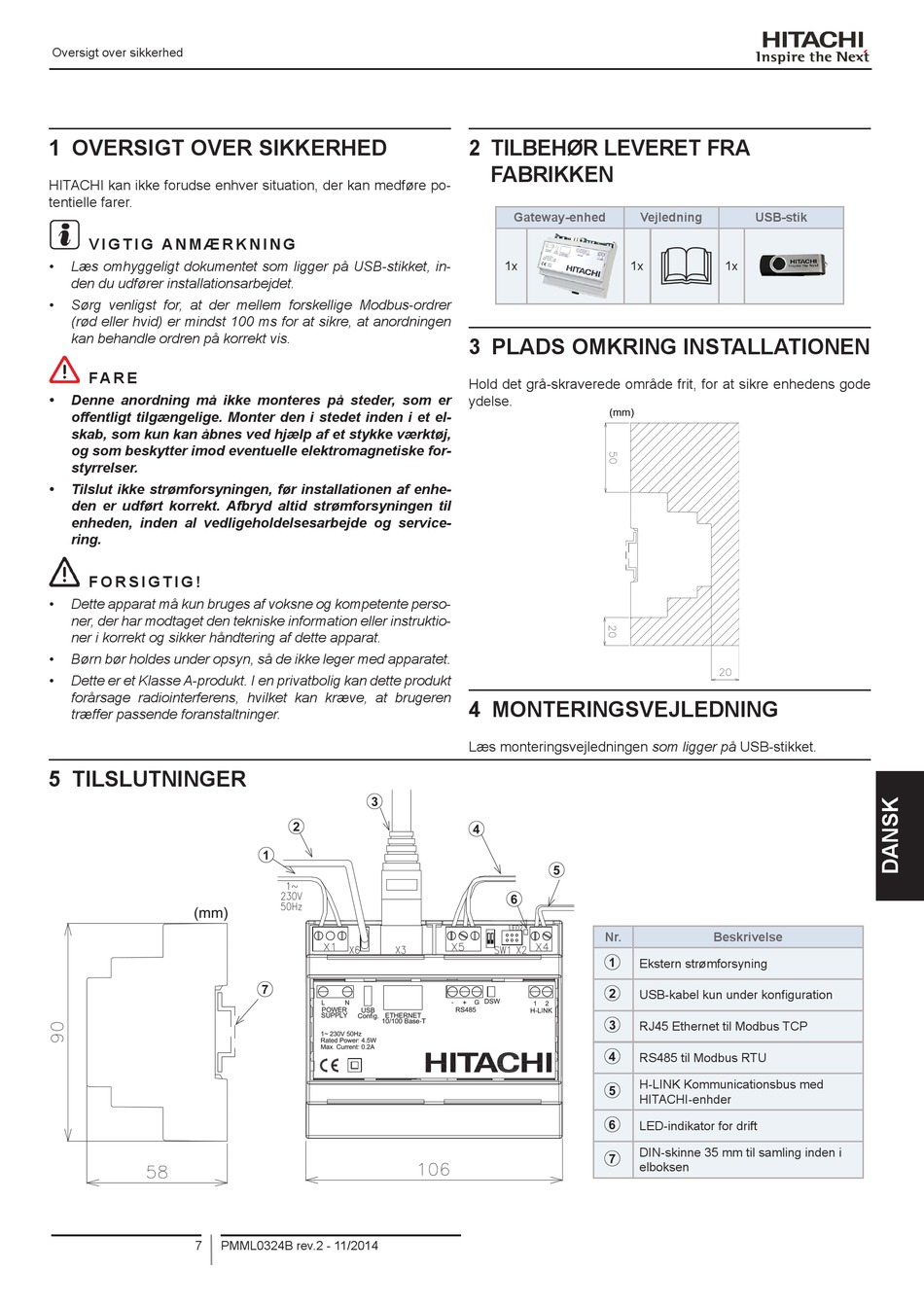

Oversigt over sikkerhed

1 OVERSIGT OVER SIKKERHED
HITACHI kan ikke forudse enhver situation, der kan medføre po-
tentielle farer.
V I G T I G A N M Æ R K N I N G
• Læs omhyggeligt dokumentet som ligger på USB-stikket, in-
den du udfører installationsarbejdet.
• Sørg venligst for, at der mellem forskellige Modbus-ordrer
(rød eller hvid) er mindst 100 ms for at sikre, at anordningen
kan behandle ordren på korrekt vis.
FA R E
• Denne anordning må ikke monteres på steder, som er
offentligt tilgængelige. Monter den i stedet inden i et el-
skab, som kun kan åbnes ved hjælp af et stykke værktøj,
og som beskytter imod eventuelle elektromagnetiske for-
styrrelser.
• Tilslut ikke strømforsyningen, før installationen af enhe-
den er udført korrekt. Afbryd altid strømforsyningen til
enheden, inden al vedligeholdelsesarbejde og service-
ring.
F O R S I G T I G !
• Dette apparat må kun bruges af voksne og kompetente perso-
ner, der har modtaget den tekniske information eller instruktio-
ner i korrekt og sikker håndtering af dette apparat.
• Børn bør holdes under opsyn, så de ikke leger med apparatet.
• Dette er et Klasse A-produkt. I en privatbolig kan dette produkt
forårsage radiointerferens, hvilket kan kræve, at brugeren
træffer passende foranstaltninger.

5 TILSLUTNINGER

(mm)
7 PMML0324B rev.2 - 11/2014




2 TILBEHØR LEVERET FRA
FABRIKKEN
Gateway-enhed Vejledning
1x 1x

3 PLADS OMKRING INSTALLATIONEN

Hold det grå-skraverede område frit, for at sikre enhedens gode
ydelse.
(mm)

4 MONTERINGSVEJLEDNING

Læs monteringsvejledningen som ligger på USB-stikket.



Nr.

Ekstern strømforsyning

USB-kabel kun under konfiguration

RJ45 Ethernet til Modbus TCP

RS485 til Modbus RTU
H-LINK Kommunicationsbus med

HITACHI-enhder

LED-indikator for drift
DIN-skinne 35 mm til samling inden i

elboksen
USB-stik
1x
Beskrivelse
