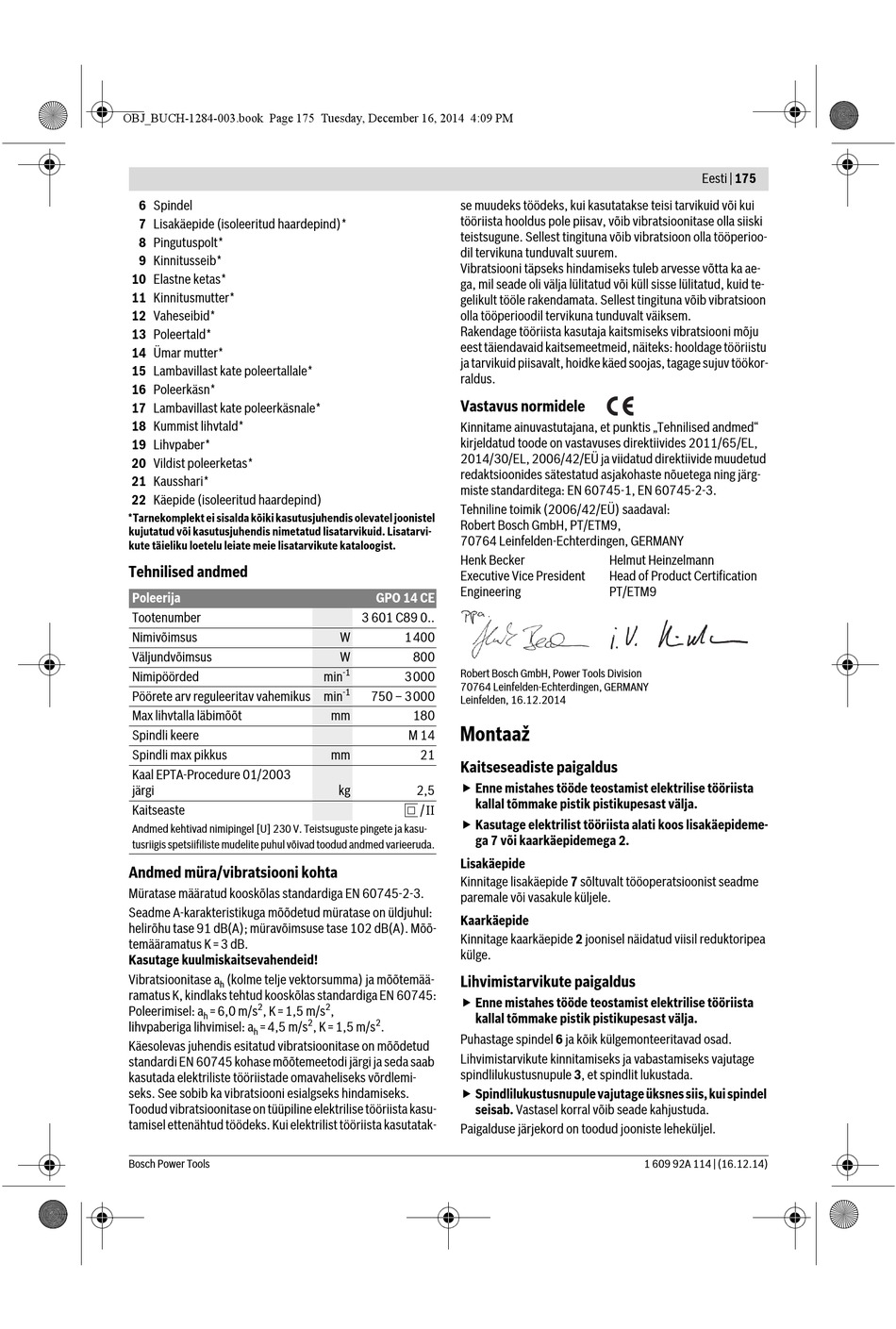

6 Spindel
7 Lisakäepide (isoleeritud haardepind)*
8 Pingutuspolt*
9 Kinnitusseib*
10 Elastne ketas*
11 Kinnitusmutter*
12 Vaheseibid*
13 Poleertald*
14 Ümar mutter*
15 Lambavillast kate poleertallale*
16 Poleerkäsn*
17 Lambavillast kate poleerkäsnale*
18 Kummist lihvtald*
19 Lihvpaber*
20 Vildist poleerketas*
21 Kausshari*
22 Käepide (isoleeritud haardepind)
*Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel
kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvi-
kute täieliku loetelu leiate meie lisatarvikute kataloogist.
Tehnilised andmed
Poleerija
Tootenumber
Nimivõimsus
Väljundvõimsus
Nimipöörded
Pöörete arv reguleeritav vahemikus min
Max lihvtalla läbimõõt
Spindli keere
Spindli max pikkus
Kaal EPTA-Procedure 01/2003
järgi
Kaitseaste
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasu-
tusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
Andmed müra/vibratsiooni kohta
Müratase määratud kooskõlas standardiga EN 60745-2-3.
Seadme A-karakteristikuga mõõdetud müratase on üldjuhul:
helirõhu tase 91 dB(A); müravõimsuse tase 102 dB(A). Mõõ-
temääramatus K=3 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsioonitase a
(kolme telje vektorsumma) ja mõõtemää-
h
ramatus K, kindlaks tehtud kooskõlas standardiga EN 60745:
2
Poleerimisel: a
=6,0 m/s
, K=1,5 m/s
h
lihvpaberiga lihvimisel: a
=4,5 m/s
h
Käesolevas juhendis esitatud vibratsioonitase on mõõdetud
standardi EN 60745 kohase mõõtemeetodi järgi ja seda saab
kasutada elektriliste tööriistade omavaheliseks võrdlemi-
seks. See sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasu-
tamisel ettenähtud töödeks. Kui elektrilist tööriista kasutatak-
Bosch Power Tools
se muudeks töödeks, kui kasutatakse teisi tarvikuid või kui
tööriista hooldus pole piisav, võib vibratsioonitase olla siiski
teistsugune. Sellest tingituna võib vibratsioon olla tööperioo-
dil tervikuna tunduvalt suurem.
Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka ae-
ga, mil seade oli välja lülitatud või küll sisse lülitatud, kuid te-
gelikult tööle rakendamata. Sellest tingituna võib vibratsioon
olla tööperioodil tervikuna tunduvalt väiksem.
Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju
eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu
ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökor-
raldus.
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed"
kirjeldatud toode on vastavuses direktiivides 2011/65/EL,
2014/30/EL, 2006/42/EÜ ja viidatud direktiivide muudetud
redaktsioonides sätestatud asjakohaste nõuetega ning järg-
miste standarditega: EN 60745-1, EN 60745-2-3.
Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
70764 Leinfelden-Echterdingen, GERMANY
Henk Becker
Executive Vice President
Engineering
GPO 14 CE
3 601 C89 0..
W
1400
W
800
-1
Robert Bosch GmbH, Power Tools Division
min
3000
70764 Leinfelden-Echterdingen, GERMANY
-1
750 – 3000
Leinfelden, 16.12.2014
mm
180
Montaaž
M 14
mm
21
Kaitseseadiste paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kg
2,5
kallal tõmmake pistik pistikupesast välja.
/II
Kasutage elektrilist tööriista alati koos lisakäepideme-
ga 7 või kaarkäepidemega 2.
Lisakäepide
Kinnitage lisakäepide 7 sõltuvalt tööoperatsioonist seadme
paremale või vasakule küljele.
Kaarkäepide
Kinnitage kaarkäepide 2 joonisel näidatud viisil reduktoripea
külge.
Lihvimistarvikute paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
2
,
kallal tõmmake pistik pistikupesast välja.
2
2
, K=1,5 m/s
.
Puhastage spindel 6 ja kõik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule 3, et spindlit lukustada.
Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab. Vastasel korral võib seade kahjustuda.
Paigalduse järjekord on toodud jooniste leheküljel.
Eesti | 175
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
1 609 92A 114 | (16.12.14)
