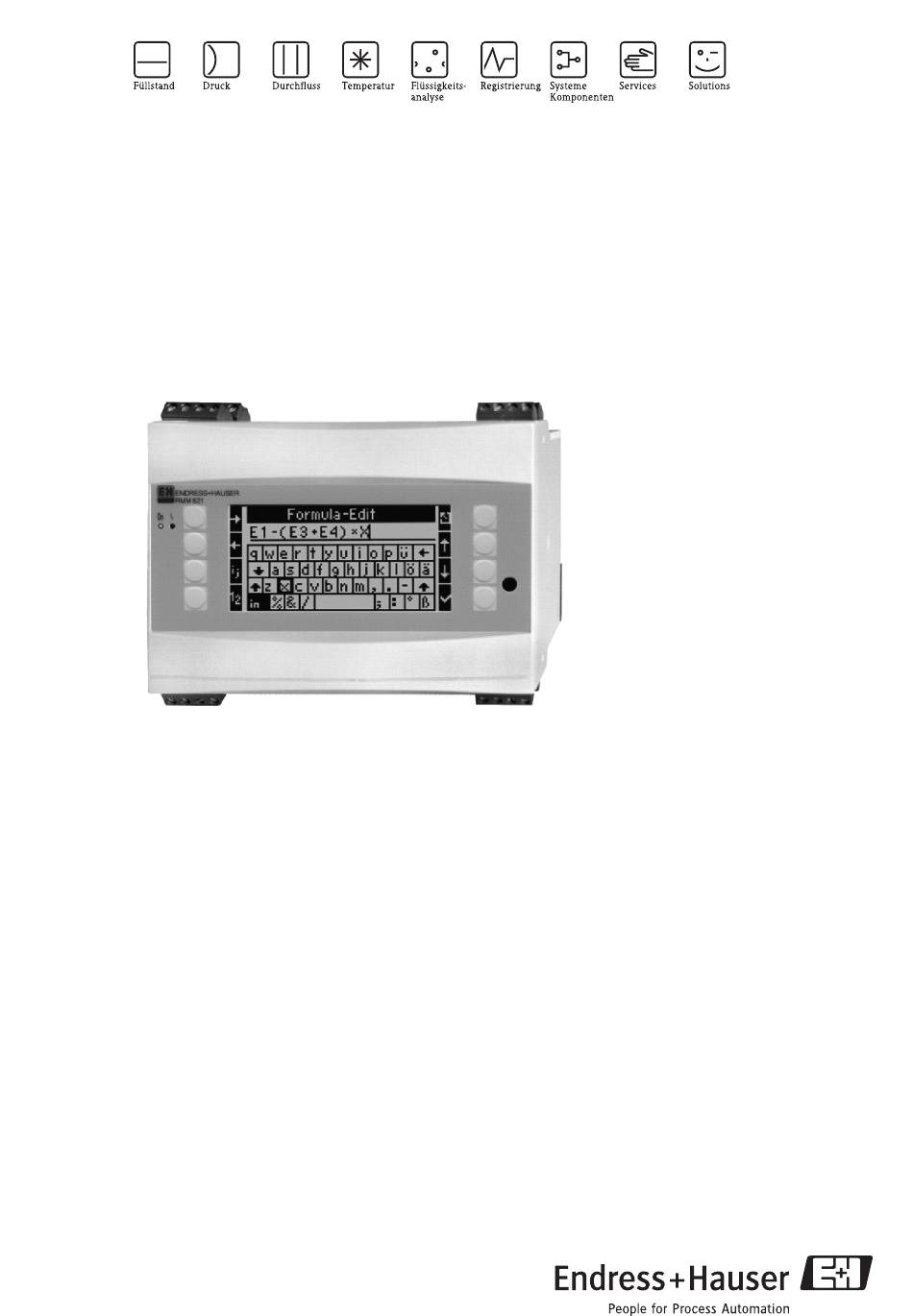

Technische Information
RMM621
Application Manager
Dezentrale Prozessüberwachung
Anwendungsbereiche
• Kläranlagen
• Wasseraufbereitungsanlagen
• Steuerung von Pumpwerken
• Überwachung und Steuerung von Abfüllanlagen
• Trennschichtüberwachung in Behältern
• Temperaturüberwachung in chem./pharmazeuti-
schen Prozessen
• Prozessüberwachung in Brauereien
• Dichteermittlung in Prozessen
4 0
TI124R/09/de
71003462
Vorteile auf einen Blick
• Vielfältige Kommunikationsmöglichkeiten (Modem
(Festnetz/Mobilfunknetz), RS232/485, Ethernet,
®
PROFIBUS
Interface optional)
• Vor-Ort-Regelung / Steuerung /Berechnung von Pro-
zessen und Prozesswerten
• Berechnung von mathematischen Gleichungen in der
Prozesstechnik
• Überwachung von Sensorwerten
• Logging-Funktion für Messwerte, Zählerstände, Fehle-
rereignisse und Parameteränderung mit Datum und
Uhrzeit
• Parametrierung und Bedienung über die PC-Software
®
ReadWin
2000
• Durch modularen Aufbau jederzeit an geänderte
Anforderungen anpassbar, Software erweiterbar durch
Optionen
• Betriebsstundenzähler
• Großes hinterleuchtetes LC-Display
• Prompte Darstellung von Fehlermeldungen
• Messumformerspeisung
• Eigensichere Eingänge (optional)
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RMM621
Inhaltszusammenfassung für Endress+Hauser RMM621
- Seite 1 Technische Information RMM621 Application Manager Dezentrale Prozessüberwachung Anwendungsbereiche Vorteile auf einen Blick • Kläranlagen • Vielfältige Kommunikationsmöglichkeiten (Modem • Wasseraufbereitungsanlagen (Festnetz/Mobilfunknetz), RS232/485, Ethernet, ® • Steuerung von Pumpwerken PROFIBUS Interface optional) • Überwachung und Steuerung von Abfüllanlagen • Vor-Ort-Regelung / Steuerung /Berechnung von Pro- •...
-
Seite 2: Arbeitsweise Und Systemaufbau
1 Stromversorgung 1...19 Relais (max 80mA) SPST, AC/DC ® ReadWin 2000 PC Software G09-RMM621XX-16-10-xx-de-000 Anschlussmöglichkeiten des RMM621 Eingänge: • Spannung, Temperatur, Thermocouple • Strom (0/4 bis 20 mA) • PFM • Impuls • Digitaleingänge Ausgänge: • Strom (0/4 bis 20 mA) •... -
Seite 3: Eingangskenngrößen
Die Anzahl der im Grundgerät enthaltenen Ein- und Ausgänge, Relais und Messumformerspeisungen ist indi- viduell über maximal drei Einsteckkarten erweiterbar. Der RMM621 versorgt angeschlossene Zweileiter-Messumformer direkt mit Hilfsenergie (Voraussetzung: Ver- wendung der MUS, bzw. von Stromkarten). Optional stehen die Eingänge und die Messumformerspeisungen (bei Stromkarten) für Ex-Anwendungen in eigensicherer Ausführung zur Verfügung. -
Seite 4: Galvanische Trennung
RMM621 Messgröße Eingangskenngrößen Thermoelemente (TC) Messbereich Genauigkeit J (Fe-CuNi), -210...999,9 °C (-346...1832 °F) ± (0,15% vMB +0,5 K) ab -100 °C IEC 584 ± (0,15% vMB +0,9 °F) ab -148 °F K (NiCr-Ni), -200...1372 °C (-328...2502 °F) ± (0,15% vMB +0,5 K) ab -130 °C IEC 584 ±... -
Seite 5: Ausgangskenngrößen
RMM621 Ausgangskenngrößen Ausgangssignal Strom, Impuls, Messumformerspeisung (MUS) und Schaltausgang Galvanische Trennung Grundgerät: Anschluss mit Versorgung Eingang 1/2 Eingang 1/2 Ausgang 1/2 Schnittstelle Digitaleingang Klemmenbezeichnung (L/N) 0/4 bis 20 mA/ 0 bis 20 mA/ RS232/485 extern (94/95/96) PFM/Impuls (82/81) oder Impuls Gehäusefront... - Seite 6 RMM621 Anzahl Anzahl: • 2 x 0/4 bis 20 mA/Impuls (im Grundgerät) • mit Option Ethernet: kein Ausgang im Grundgerät vorhanden max. Anzahl: • 10 x 0/4 bis 20 mA/Impuls (abhängig von der Anzahl der Erweiterungskarten) • 6 x Digital passiv (abhängig von der Anzahl der Erweiterungskarten) Signalquellen Alle vorhandenen Multifunktionseingänge (Strom-, PFM- bzw.
-
Seite 7: Messumformerspeisung Und Externe Versorgung
181/182 bzw. 181/183): max. Ausgangsspannung 24 V DC ± 15% Impedanz < 345 Ω max. Ausgangsstrom 22 mA (bei U > 16 V) • Technische Daten RMM621: ® HART -Kommunikation wird nicht beeinträchtigt Anzahl: 4 MUS im Grundgerät max. Anzahl: 10 (abhängig von Anzahl und Art der Erweiterungskarten) •... -
Seite 8: Elektrischer Anschluss (Schaltbilder)
152* 153* Relais 2 145** 146** Relais 3 155** 156** Relais 4 *) auf analoger und digitaler 242** 243** RS 485 Relais 5 Erweiterungskarte 252** 253** **) auf digitaler Relais 6 Erweiterungskarte G09-RMM621XX-04-10-xx-de-000 Klemmenbelegung des RMM621 - Grundgerät und Erweiterungskarten Endress+Hauser... -
Seite 9: Versorgungsspannung
Anschluss von Dreileiter gebrückt Anschluss von Dreileiter gebrückt werden. werden. G09-RMM621xx-04-10-xx-de-002 Klemmenbelegung des RMM621 - Erweiterungskarten Versorgungsspannung • Niederspannungsnetzteil: 90 bis 250 V AC 50/60 Hz • Kleinspannungsnetzteil: 20 bis 36 V DC bzw. 20 bis 28 V AC 50/60 Hz Leistungsaufnahme 8 bis 26 VA (in Abhängigkeit der Ausbaustufe) -
Seite 10: Messgenauigkeit
RMM621 Messgenauigkeit Referenzbedingungen • Spannungsversorgung 230 V AC ± 10%; 50 Hz ± 0,5 Hz • Warmlaufzeit > 30 min • Umgebungstemperatur 25 °C ± 5 °C (77 °F ± 9 °F) • Luftfeuchtigkeit 39% ± 10% r. F. Einbaubedingungen... -
Seite 11: Konstruktiver Aufbau
144 x 72 x 43 mm (5,67" x 2,83" x 1,69")) angeschlossen werden. Der Anschluss erfolgt mittels im Zube- hörset enthaltenem Anschlusskabel (l = 3 m (9,8 ft)) an der integrierten RS485-Schnittstelle. Ein Parallelbe- trieb der Bedien-Anzeige-Einheit mit geräteinternem Display im RMM621 ist möglich. Endress+Hauser... -
Seite 12: Bedienelemente
RMM621 G09-RMM621XX-06-01-xx-de-001 Bedien-Anzeige-Einheit für Schalttafeleinbau (optional oder als Zubehör erhältlich) G09-RMM621xx-07-10-06-de-000 Bedien-Anzeige-Einheit im Schalttafeleinbaugehäuse Bedienelemente Acht frontseitige Soft-Key-Tasten im Dialog mit dem Display (Funktion der Tasten wird im Display angezeigt). Fernbedienung RS232 Schnittstelle (frontseitige Klinkenbuchse 3,5 mm (0,14 in)): Konfiguration über PC mit PC-Bediensoft- ®... -
Seite 13: Zertifikate Und Zulassungen
RMM621 Zertifikate und Zulassungen CE-Zeichen Das Messsystem erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebs- stelle Auskunft. - Seite 14 RMM621 Bestellinformationen Produktstruktur RMM621 Application Manager zur mathematischen Verknüpfung und Berechnung von Eingangssignalen, Messwertdatenlogging, Regelung von Prozessen. Grundaustattung: 1x RS232 + 1x RS485. Eingang A: 2 x 0/4-20mA/PFM/Impuls. 2 x Messumformerspeisung (MUS). Ausgang A:1xRel. SPST,1x MUS. Eingang E: 2 x 0/4-20mA/PFM/Impuls. 2 x Messumformerspeisung (MUS). Ausgang E:2 x0/4..20mA/ Impulse, entfällt, wenn Ethernet.
- Seite 15 RMM621 Steckplatz D: nicht benutzt Eingang: 2x 0/4-20mA/PFM/Impuls + MUS Ausgang: 2x 0/4-20mA/Impuls, 2x Digital, 2x Relais SPST Eingang: 2x Pt100/500/1000 Ausgang: 2x 0/4-20mA/Impuls, 2x Digital, 2x Relais SPST Eingang: 2xDigital bis 20kHz, 4xDigital bis 4Hz;low=-3-5V;high=12V bis 30V; Ausgang: 6x Relais SPST, max. 5Hz, 3A...
- Seite 16 1 analoge Stromerweiterungskarte (incl. Sen- 6x 0/4..20 mA/PFM/Impuls + MUS 3 x Relais SPST, 1 x MUS, 2 x Digital sorversorgung) 4x0/4..20mA/Impuls (Standard) oder RMM621-xxxBAAxxxx (Non-Ex) 2x0/4..20mA/Impuls, wenn Ethernet-Option RMM621-xxxGAAxxxx (Ex) gewählt wurde 1 U-I-TC-Erweiterungskarte (incl. Sensorver- Immer 4x 0/4..20 mA/PFM/Impuls + MUS;...
-
Seite 17: Ergänzende Dokumentation
Ausgänge: 2 x 0/4 bis 20 mA/Impuls, 2 x Digital, 2 x Relais Erweiterungskarte Strom Bestell-Nr.: RMM621A-UA Eingänge: 2 x 0/4 bis 20 mA/PFM/Impuls mit MUS Ausgänge: 2 x 0/4 bis 20 mA/Impuls, 2 x Digital, 2 x Relais Ergänzende Dokumentation Betriebsanleitung ’Mathematikmodul RMM621’ (BA217R/09) Broschüre ’Systemkomponenten’ (FA016K/09) Endress+Hauser... -
Seite 18: Österreich
RMM621 Deutschland Österreich Schweiz Endress+Hauser Vertrieb Service Technische Büros Endress+Hauser Endress+Hauser Messtechnik Beratung Help-Desk Hamburg Ges.m.b.H. Metso AG Berlin GmbH+Co. KG Information Feldservice Lehnergasse 4 Sternenhofstraße 21 Hannover Colmarer Str. 6 Auftrag Ersatzteile/Reparatur 1230 Wien 4153 Reinach/BL 1 Ratingen 79576 Weil am Rhein...
