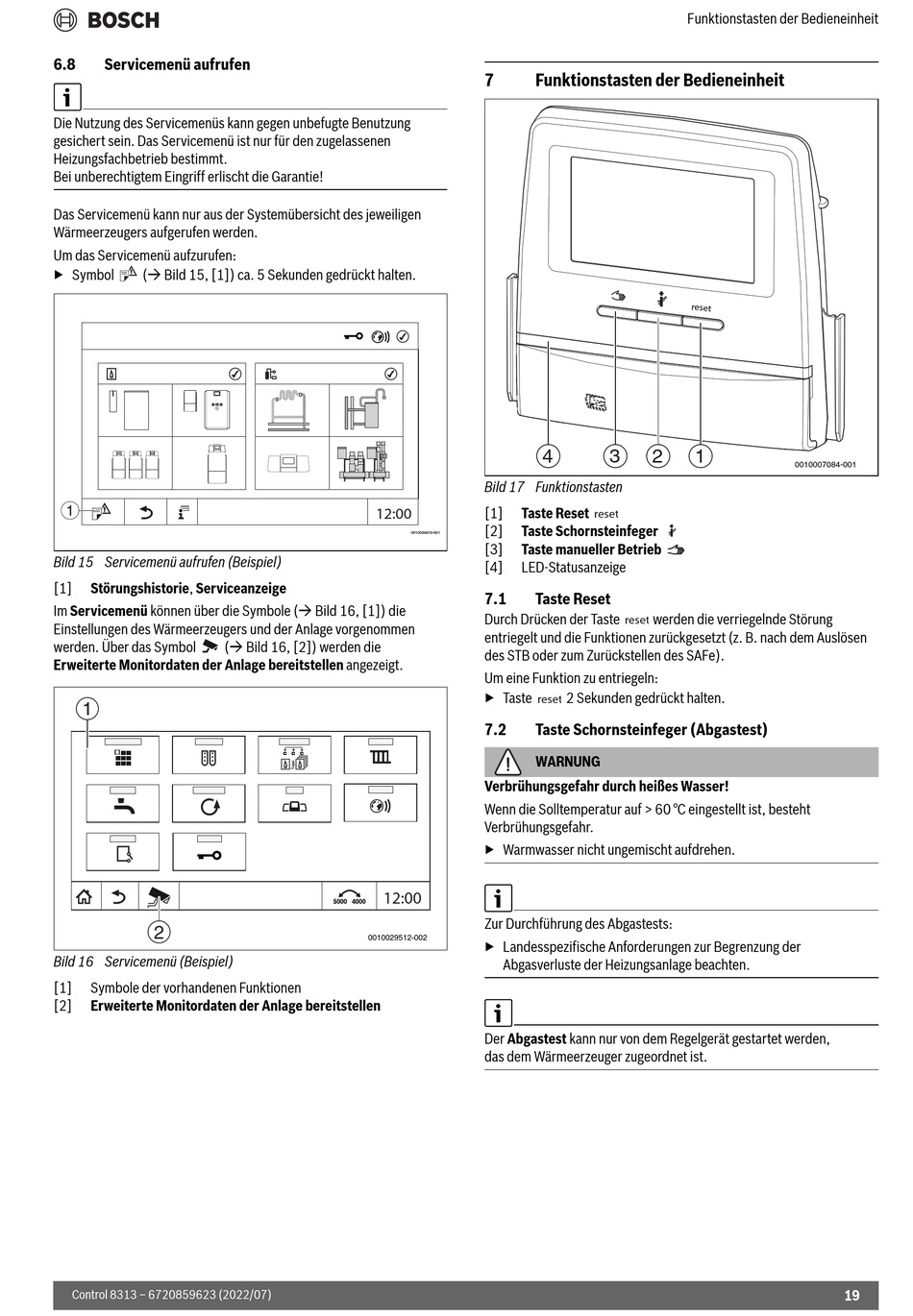

6.8
Servicemenü aufrufen
Die Nutzung des Servicemenüs kann gegen unbefugte Benutzung
gesichert sein. Das Servicemenü ist nur für den zugelassenen
Heizungsfachbetrieb bestimmt.
Bei unberechtigtem Eingriff erlischt die Garantie!
Das Servicemenü kann nur aus der Systemübersicht des jeweiligen
Wärmeerzeugers aufgerufen werden.
Um das Servicemenü aufzurufen:
▶ Symbol
( Bild 15, [1]) ca. 5 Sekunden gedrückt halten.
1
Bild 15 Servicemenü aufrufen (Beispiel)
[1]
Störungshistorie, Serviceanzeige
Im Servicemenü können über die Symbole ( Bild 16, [1]) die
Einstellungen des Wärmeerzeugers und der Anlage vorgenommen
werden. Über das Symbol
( Bild 16, [2]) werden die
Erweiterte Monitordaten der Anlage bereitstellen angezeigt.
1
2
Bild 16 Servicemenü (Beispiel)
[1]
Symbole der vorhandenen Funktionen
[2]
Erweiterte Monitordaten der Anlage bereitstellen
Control 8313 – 6720859623 (2022/07)
7
Funktionstasten der Bedieneinheit
Bild 17 Funktionstasten
12:00
[1]
Taste Reset
[2]
Taste Schornsteinfeger
0010034610-001
[3]
Taste manueller Betrieb
[4]
LED-Statusanzeige
7.1
Taste Reset
Durch Drücken der Taste
entriegelt und die Funktionen zurückgesetzt (z. B. nach dem Auslösen
des STB oder zum Zurückstellen des SAFe).
Um eine Funktion zu entriegeln:
▶ Taste
7.2
Taste Schornsteinfeger (Abgastest)
WARNUNG
Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf > 60 °C eingestellt ist, besteht
Verbrühungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
12:00
Zur Durchführung des Abgastests:
0010029512-002
▶ Landesspezifische Anforderungen zur Begrenzung der
Abgasverluste der Heizungsanlage beachten.
Der Abgastest kann nur von dem Regelgerät gestartet werden,
das dem Wärmeerzeuger zugeordnet ist.
Funktionstasten der Bedieneinheit
4
3
2
1
werden die verriegelnde Störung
2 Sekunden gedrückt halten.
0010007084-001
