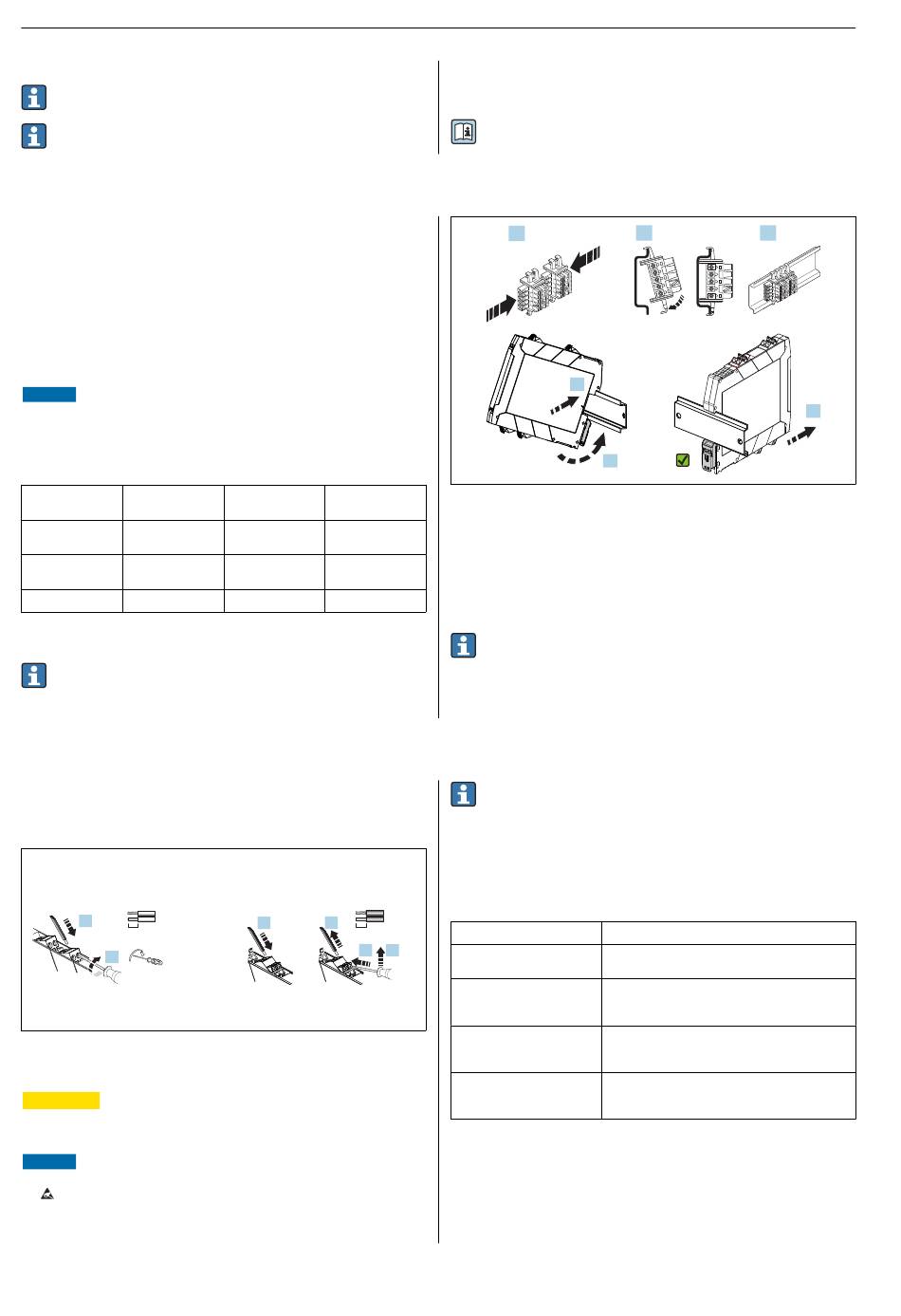

KA01449K
Zertifikate und Zulassungen
Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem
Typenschild
Zulassungsrelevante Daten und Dokumente:
www.endress.com/deviceviewer
Montage
Montagebedingungen
Abmessungen
Breite (B) x Länge (L) x Höhe (H) (mit Anschlussklemmen): 12,5 mm (0,49 in) x
116 mm (4,57 in) x 107,5 mm (4,23 in)
Montageort
Das Gerät ist zur Montage auf 35 mm (1,38 in) Hutschienen nach IEC 60715
(TH35) konzipiert.
HINWEIS
‣
Für den Einsatz im explosionsgefährdeten Bereich sind die Grenzwerte der
Zertifikate und Zulassungen einzuhalten.
Wichtige Umgebungsbedingungen
Umgebungstempe-
–40 ... 60 °C
raturbereich
(–40 ... 140 °F)
Schutzart
IP 20
Verschmutzungs-
2
grad
Einsatzhöhe
≤ 2 000 m (6 562 ft)
Montage Tragschienen-Busverbinder
Bei Einsatz des Tragschienen-Busverbinders zur Spannungsversorgung,
diesen VOR der Gerätemontage auf die Hutschiene aufrasten. Hierbei
unbedingt die Aufrastrichtung von Modul und Tragschienen-Busverbinder
beachten: Rastfuß unten und Steckerteil links!
Elektrischer Anschluss
Anschlussbedingungen
Für den elektrischen Anschluss an Schraub- oder Push-in Anschlussklemmen
wird ein Schlitzschraubendreher benötigt.
AWG 24-14
0,2 -2,5 mm
5
²
1.
7 mm (0,28")
2.
0,5-0,6 Nm
5-7 lb In
2
Elektrischer Anschluss mittels Schraubklemmen (links) und Push-in Anschlussklem-
men (rechts)
VORSICHT
L
Zerstörung von Teilen der Elektronik
‣
Gerät nicht unter Betriebsspannung installieren und verdrahten.
HINWEIS
Zerstörung oder Fehlfunktion von Teilen der Elektronik
‣
ESD - Elektrostatische Entladung. Klemmen und HART-Ösen an der Front
vor elektrostatischer Entladung schützen.
‣
Bei HART-Kommunikation wird ein abgeschirmtes Kabel empfohlen.
Erdungskonzept der Anlage beachten.
2
→ (Seriennummer eingeben)
Lagerungstempera-
–40 ... 80 °C
tur
(–40 ... 176 °F)
Überspannungskate-
II
gorie
Luftfeuchte
5 ... 95 %
Isolationsklasse
Class III
AWG 24-14
0,2 - ,5 mm
5 2
1.
3.
10
mm
(0,39")
1.
Funktionale Sicherheit
Das Gerät ist optional in der Ausführung mit SIL erhältlich und für den Einsatz in
Sicherheitseinrichtungen nach IEC 61508 bis SIL 2 (SC 3) einsetzbar.
Für den Einsatz in Schutzeinrichtungen entsprechend der IEC 61508 das
zugehörige Sicherheitshandbuch FY01034K beachten.
1.
1
Montage Tragschienen-Busverbinder 12,5 mm (0,5 in) (oben) sowie Montage auf Hut-
schiene (unten)
Montage Hutschienengerät
Das Gerät ist in beliebiger Einbaulage (horizontal oder vertikal) ohne seitlichen
Abstand zu benachbarten Geräten auf Hutschiene montierbar. Hierfür ist kein
Werkzeug erforderlich. Zur Endabstützung des Gerätes werden Endhalter (Typ
"WEW 35/1" oder gleichwertig) auf der Hutschiene empfohlen.
Bei der Installation mehrerer Geräte nebeneinander ist zu beachten, dass
die maximale Seitenwandtemperatur der einzelnen Geräte von
80 °C (176 °F) nicht überschritten wird. Wenn dies nicht gewährleistet
werden kann, Geräte auf Abstand montieren oder für ausreichende Küh-
lung sorgen.
Als Anschlusskabel ausschließlich Kupferleitungen mit einer Temperatur-
spezifikation von min. 75 °C (167 °F) verwenden.
Wichtige Anschlussdaten
Leistungsdaten
1)
²
Energieversorgung
Versorgungsspannung
2.
Einspeisestrom in den Trag-
schienen-Busverbinder
Leistungsaufnahme bei 24 V
Stromaufnahme bei 24 V
Verlustleistung bei 24 V
DC
1)
Die Angaben gelten für folgenden Betriebsfall: Eingang aktiv / Ausgang aktiv / Aus-
gangslast 0 Ω. Beim Anschluss von externen Spannungen am Ausgang erhöht sich
ggf. die Verlustleistung im Gerät. Die Verlustleistung im Gerät kann durch den
Anschluss einer externen Ausgangsbürde reduziert werden.
2.
1.
2.
24 V
(-20% / +25%)
DC
max. 400 mA
1-kanalig: ≤ 1,5 W (20 mA) / ≤ 1,6 W (22 mA)
DC
2-kanalig: ≤ 3 W (20 mA) / ≤ 3,2 W (22 mA)
Signaldoppler: ≤ 2,4 W (20 mA) / ≤ 2,5 W (22 mA)
1-kanalig: ≤ 0,07 A (20 mA) / ≤ 0,07 A (22 mA)
DC
2-Kanalig: ≤ 0,13 A (20 mA) / ≤ 0,14 A (22 mA)
Signaldoppler: ≤ 0,1 A (20 mA) / ≤ 0,11 A (22 mA)
1-kanalig: ≤ 1,2 W (20 mA) / ≤ 1,3 W (22 mA)
2-kanalig: ≤ 2,4 W (20 mA) / ≤ 2,5 W (22 mA)
Signaldoppler: ≤ 2,1 W (20 mA) / ≤ 2,2 W (22 mA)
3.
3.
Endress+Hauser
