BETRIEBSANLEITUNG
mit Geräteinformation
Luft / Wasser Wärmepumpen
Aussenaufstellung
Ihr Partner für Wärmepumpen und Lüftung • www.siemens-waermepumpen.com
Global network of innovation

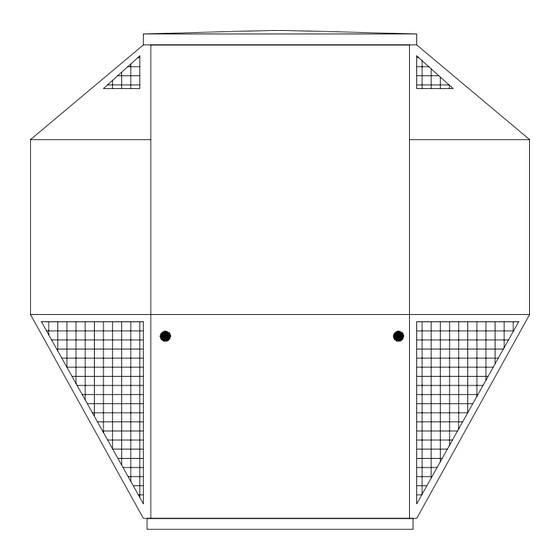

LA 15H
umweltbewusst – wirtschaftlich – kostensparend
Siemens Wärmepumpen
Energie direkt von der Sonne
SIEMENS AS MIT NOVELAN TECHNOLOGIE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens LA 15H

Inhaltszusammenfassung für Siemens LA 15H

  • Seite 1 Global network of innovation BETRIEBSANLEITUNG mit Geräteinformation Luft / Wasser Wärmepumpen Aussenaufstellung LA 15H umweltbewusst – wirtschaftlich – kostensparend Siemens Wärmepumpen Energie direkt von der Sonne Ihr Partner für Wärmepumpen und Lüftung • www.siemens-waermepumpen.com SIEMENS AS MIT NOVELAN TECHNOLOGIE...

  • Seite 2: Inhaltsverzeichnis

    INHALT SICHERHEITSHINWEISE Generell werden folgende Hinweise in der Seite Betriebsanleitung verwendet: SICHERHEITSHINWEISE Sicherheitshinweise unbedingt beachten ALLGEMEINES Hinweise zu Funktion und Betriebsweise beachten LIEFERUMFANG Hinweis auf Betriebsanleitung Wärmepumpenregler Die Aufstellung, Installation, Erstellung und In- TRANSPORT betriebnahme der Wärmepumpenanlage muss durch einen qualifi zierten Fachmann unter Be- AUFSTELLUNG achtung der entsprechenden gültigen gesetzli- chen Vorschriften, Verordnungen und Richt-...

  • Seite 3: Allgemeines

    ALLGEMEINES LIEFERUMFANG Allgemeines Lieferumfang Einsatzbereich Lieferumfang Wärmepumpen-Grundgerät Die Wärmepumpe ist ausschließlich zur Heiz- und Brauchwassererwärmung konzipiert. Unter Beachtung • Kompaktgerät mit vollhermetischem Verdichter der Einsatzgrenzen (siehe Anhang) kann die und allen sicherheitsrelevanten Bauteilen zur Wärmepumpe in neu errichtete oder in bestehende Kältekreisüberwachung, ohne Sanftanlasser und Heizungsanlagen eingesetzt werden.

  • Seite 4: Transport

    TRANSPORT Allgemein Vorbereitung Zur Vermeidung von Transportschäden sollte die Wär- 1) Auf der Bedienseite (Seite mit dem Firmenlogo) die mepumpe im verpackten Zustand auf der Holzpalette mit Schnellverschlußschrauben durch Drehung gegen den einem Hubwagen oder einem Gabelstapler zum endgülti- Uhrzeigersinn öffnen. gen Aufstellungsort transportiert werden.

  • Seite 5: Aufstellung

    AUFSTELLUNG MONTAGE Aufstellung Montage / Heizwasseranschluß Bitte beachten Sie bei der Geräteaufstellung die Anschluß an das Heizsystem Aufstellhinweise und die Mindestabstände im Damit eventuell vorhandene Verunreinigungen im Heiz- Anhang system nicht zur Störung der Wärmepumpe führen, muß das Heizsystem vor dem Wärmepumpenanschluß gut gespült werden.

  • Seite 6: Montage / Hydraulische Einbindung

    MONTAGE Montage / Hydraulische Einbindung Montage / Heizwasseranschluss Die Wärmepumpe ist nach den empfohlenen Hydraulikschema in den Heizkreis einzubinden, siehe Anhang. Der Heizkreis ist entsprechend den gültigen Vorschriften zur Druckabsicherung mit einem Sicherheitsventil und einem Druckausdehnungs-gefäß auszustatten. Des weiteren müssen Füll- u. Entleereinrichtungen, Absperrschieber und Rückschlagventile installiert werden.

  • Seite 7: Hydraulsiche Einbindung

    HYDRAULISCHE EINBINDUNG Technisch Änderungen vorbehalten · © Novelan 830123S/150901 - Technische Änderungen vorbehalten -...

  • Seite 8: Elektrischer Anschluss

    MONTAGE ELEKTRISCHER ANSCHLUSS Bei der Installation und Ausführung von elek- Schaltkastenbefestigungen lösen. trischen Arbeiten sind die einschlägigen EN- und VDE Sicherheitsvorschriften und die technischen Anschlußbedingungen der Ener- gieversorgungsunternehmen zu beachten. Beim Leistungsanschluß der Wärmepumpe ist das Rechtsdrehfeld der Lasteinspeisung sicherzustellen. Die Leistungsversorgung der Wärmepumpe muß...

  • Seite 9: Klemmenplan

    MONTAGE ELEKTRISCHER ANSCHLUSS / KLEMMENPLAN Alle gerätespezifi schen Anschlüsse entnehmen Sie bitte der Betriebsanleitung der Wärmepumpe Die Installation und Ausführung von elektrischen Arbeiten darf nur von einem zugelassenen Fachmann unter Berücksichtigung der einschlägigen EN- und VDE-Sicherhheitsvorschriften und den technischen Anschlussbedin- gungen der Energieversorgungsunternehmen ausgeführt werden.

  • Seite 10: Reinigung & Pflege

    INBETRIEBNAHME / REINIGUNG / STÖRUNG Inbetriebnahme Die Inbetriebnahme der Wärmepumpe wird über den Wärmepumpenregler durch geführt und ist von einem autorisierten Kunden diensttechniker durchzuführen. Hierfür ist die Fertigstellungsanzeige (FAZ: siehe Seite 41) auszufüllen und ins Werk zu faxen. Vor der Inbetriebnahme sind folgende Punkte zu überprüfen: 1.
  • Seite 11 830123S/150901 - Technische Änderungen vorbehalten -...

  • Seite 12: Technische Daten

    TECHNISCHE DATEN LA 15H V.813051 Konformität Aufstellung Außen Schutzart IP24 Leistungsdaten Heizleistung/COP bei A2/W35 nach EN255 kW/- 9,5 / 3,3 A7/W35 nach EN255 kW/- 10,4 / 3,6 A10/W35 nach EN255 kW/- 11,0 / 3,9 A-7/W35 nach EN255 kW/- 8,2 / 2,9...

  • Seite 13: Heizleistung

    LEISTUNGSKURVEN, COP LA 15H V.811027 Heizleistung (kW) LA 15H LW150H Vorlauf 35°C Vorlauf 50°C Vorlauf 65°C Lufttemperatur (°C) Leistungsaufnahme (kW) Lufttemperatur (°C) Lufttemperatur (°C) 830123S/150901 - Technische Änderungen vorbehalten -...

  • Seite 14: Druckverlustkurve

    DRUCKVERLUSTKURVE LA 15H V.812016 Druckverlust Heizwasser (bar) 0,30 0,28 0,26 0,24 0,22 0,20 0,18 0,16 0,25 0,001929 0,0005469 0,007716 0,0021875 0,14 0,030864 0,00875 0,123457 0,035 0,12 0,493827 0,14 0,10 0,08 0,06 0,04 1 Vorlauf 35°C 0,02 2 Vorlauf 50°C 3 Vorlauf 65°C...

  • Seite 15: Massbild

    MASSBILD LA 15H V.819003c 830123S/150901 - Technische Änderungen vorbehalten -...

  • Seite 16: Grundriss

    GRUNDRISS LA 15H V.819005A - Technische Änderungen vorbehalten - 830123S/150901...

  • Seite 17: Sockelplan

    SOCKELPLAN / ABSTÄNDE LA 15H V.819007 Leerrohr für Elektrokabel min. 70mm Durchmesser Heizwasser Vorlauf Wasserdurchlässige Fläche (z.B. Kies) Heizwasser Rücklauf 1" Außengewinde im Luftaustrittsbereich. In diesem Bereich 1" Außengewinde ist die Lufttemperatur ca 5K unter Umgebungstemperatur, wodurch mit einer frühzeitigen Vereisung gerechnet werden muß.

  • Seite 18: Aufstellhinweise

    AUFSTELLHINWEISE V.819008 - Technische Änderungen vorbehalten - 830123S/150901...

  • Seite 19: Schall

    Schall Schalldruckpegel LA 15H (Freifeld) Die aufgeführten Schalldruckpegelangaben beziehen sich auf das Freifeld. In der Praxis können durch Refl ektion höhere Schalldruckpegel auftreten. Die Schallpegelabnahme in Abhängigkeit von der Entfer- nung ist im folgenden Diagramm abgebildet. In der Praxis 37 dB(A) sind häufi...

  • Seite 20: Stromlaufplan

    STROMLAUFPLAN TEIL 1 LA 15H V.817045 - Technische Änderungen vorbehalten - 830123S/150901...
  • Seite 21 STROMLAUFPLAN TEIL 2 LA 15H V.817045 830123S/150901 - Technische Änderungen vorbehalten -...
  • Seite 22 STROMLAUFPLAN TEIL 3 LA 15H V.817045 - Technische Änderungen vorbehalten - 830123S/150901...
  • Seite 23 STROMLAUFPLAN TEIL 4 LA 15H V.817045 830123S/150901 - Technische Änderungen vorbehalten -...
  • Seite 24 STROMLAUFPLAN TEIL 5 LA 15H V.817045 - Technische Änderungen vorbehalten - 830123S/150901...
  • Seite 25 STROMLAUFPLAN TEIL 6 LA 15H V.817045 830123S/150901 - Technische Änderungen vorbehalten -...

  • Seite 26: Eg Konformitätserklärung

    EG-Konformitätserklärung Der Unterzeichnete bestätigt, daß das (die) nachfolgend bezeichnete(n) Gerät(e) in der von uns in Verkehr gebrachten Ausführung die Anforderungen der harmonisierten EG-Richtlinien, EG- Sicherheitsstandards und produktspezifischen EG-Standards erfüllt. Bei einer nicht mit uns abgestimmten Änderung des (der) Gerät(e)s verliert diese Erklärung ihre Gültigkeit Bezeichnung der (des) Geräte(s): EG-Richtlinien...

  • Seite 27: Garantiebedingungen

    830123S/150901 - Technische Änderungen vorbehalten -...
  • Seite 28 - Technische Änderungen vorbehalten - 830123S/150901...
  • Seite 29 830123S/150901 - Technische Änderungen vorbehalten -...

  • Seite 30: Fertigungstelllungsanzeige

    FERTIGSTELLUNGSANZEIGE Novelan Deutschland GmbH Vertrieb Siemens Wärmepumpen Bitte benutzen Sie zur Fertigstellungsanzeige (FAZ) die Telefax-Nummer des entsprechenden Landes: Deutschland Fax: ++49 9228/9906189 Österreich Fax: ++43 66288/784840 Schweiz Fax: ++41 1 847 49 20 FERTIGSTELLUNGSANZEIGE (FAZ) UND ANFORDERUNG DER WERKSINBETRIEBNAHME Durch die Werksinbetriebnahme wird die Anlage auf Ihre Funktionalität und korrekte Arbeitsweise hin überprüft.
  • Seite 31 FERTIGSTELLUNGSANZEIGE GROBCHECKLISTE ZUR FAZ FÜR WÄRMEPUMPENANLAGE WÄRMEQUELLE LUFT Luft Alle Heizkreise können geöffnet werden Kanäle angeschlossen und dicht Wetterschutzgitter eingebaut Vorlaufspeicher Drehrichtung Ventilator Rücklaufspeicher Trennspeicher WÄRMEQUELLE SOLE ODER WASSER Inhalt _____ Zusatzheizung WQ-Volumenstrom e Schwingungs-Entkopplung nein Einstellung Motorschutz Heizanschlüsse / Wärmepumpe Drehrichtung WQ-Pumpe Anlage luftfrei BRAUCHWASSER...

  • Seite 32: Das Vertriebsteam Novelan Berät Sie Gern

    Fax: +41 (0) 1 / 8 47 49 20 E-Mail: waermetechnik@novelan.ch Internet: www.novelan.ch Clever heizen mit Wärmepumpen von Siemens Mit Siemens Wärmepumpen tragen Sie wesent lich zur Umweltentlastung bei. Gleichzeitig reduzieren Sie Ihre Energiekosten erheblich, denn bis zu 75 Prozent der Heizenergie spendiert die Sonne.
