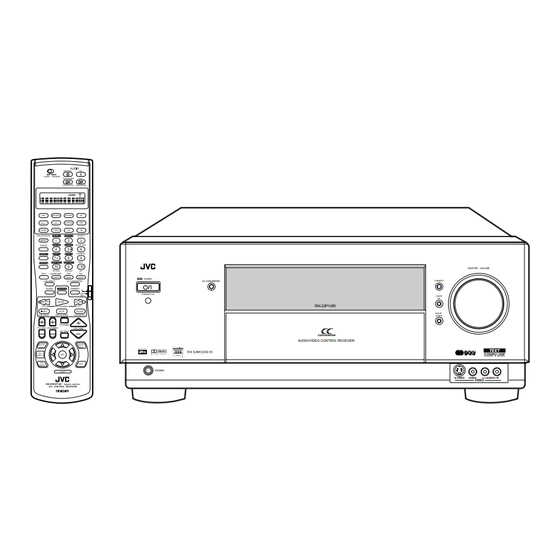

AUDIO/VIDEO CONTROL RECEIVER
AUDIO/VIDEO-FÖRFÖRSTÄRKARE
AUDIO/VIDEO-VASTAANOTIN
AUDIO/VIDEO FORFORSTÆRKER
AUDIO/VIDEO-RECEIVER MIT STEUEREINHEIT
AMPLI/TUNER DE COMMANDE AUDIO/VIDEO
RECEPTOR DE CONTROL DE AUDIO/VÍDEO
RICEVITORE DI CONTROLLO AUDIO/VIDEO
RX-DP10RSL
STANDBY
ON
LEARN
TRANSMIT
TV/CATV/DBS
VCR 1
STANDBY/ON
STANDBY/ON
LEARN
DVD
DVD MULTI
PHONO
CD
VCR 1
VCR 2
TAPE/MD
CDR
TV/DBS
VIDEO
FM
AM
ANALOG/DIGITAL
EFFECT
1
2
3
INPUT
ROOM SIZE
SOUND
4
5
6
LIVENESS
7
8
9
/P
WALL
10
0
+
10
100 +
RETURN
FM MODE
TEST
SURROUND
DSP
THX
ON/OFF
MODE
ON/OFF
STANDBY
LINE DIRECT
CC CONVERTER
SLEEP
DIMMER
TV
CATV/
STANDBY/ ON
DBS
/ REW
PLAY
FF/
PTY
PTY SEARCH
PTY
REC
STOP
PAUSE
EON ON/OFF
DISPLAY MODE
EON SELECT
TV/VIDEO
TV VOL
CHANNEL
VOLUME
MUTING
SETUP
ADJUST
MENU
MENU
D I G I T A L
TEXT
D I G I T A L
SET
S U R R O U N D
DISPLAY
DVD
EXIT
MENU
LIGHT
RM-SRXDP10R
REMOTE CONTROL
A/V CONTROL RECEIVER
ISTRUZIONI
CC CONVERTER
AUDIO/VIDEO CONTROL RECEIVER
PHONES
INSTRUCTIONS
BRUKSANVISNING
KÄYTTÖOHJE
INSTRUKTIONSBOG
BEDIENUNGSANLEITUNG
MANUEL D'INSTRUCTIONS
MANUAL DE INSTRUCCIONES
DI MM E R
DOOR
UP
RX-DP10R
DOOR
DOWN
S-VIDEO
MASTER VOLUME
VIDEO
L—AUDIO—R
VIDEO
For Customer Use:
Enter below the Model No. and Serial
No. which are located either on the rear,
bottom or side of the cabinet. Retain this
information for future reference.
Model No.
Serial No.
LVT0722-007A
