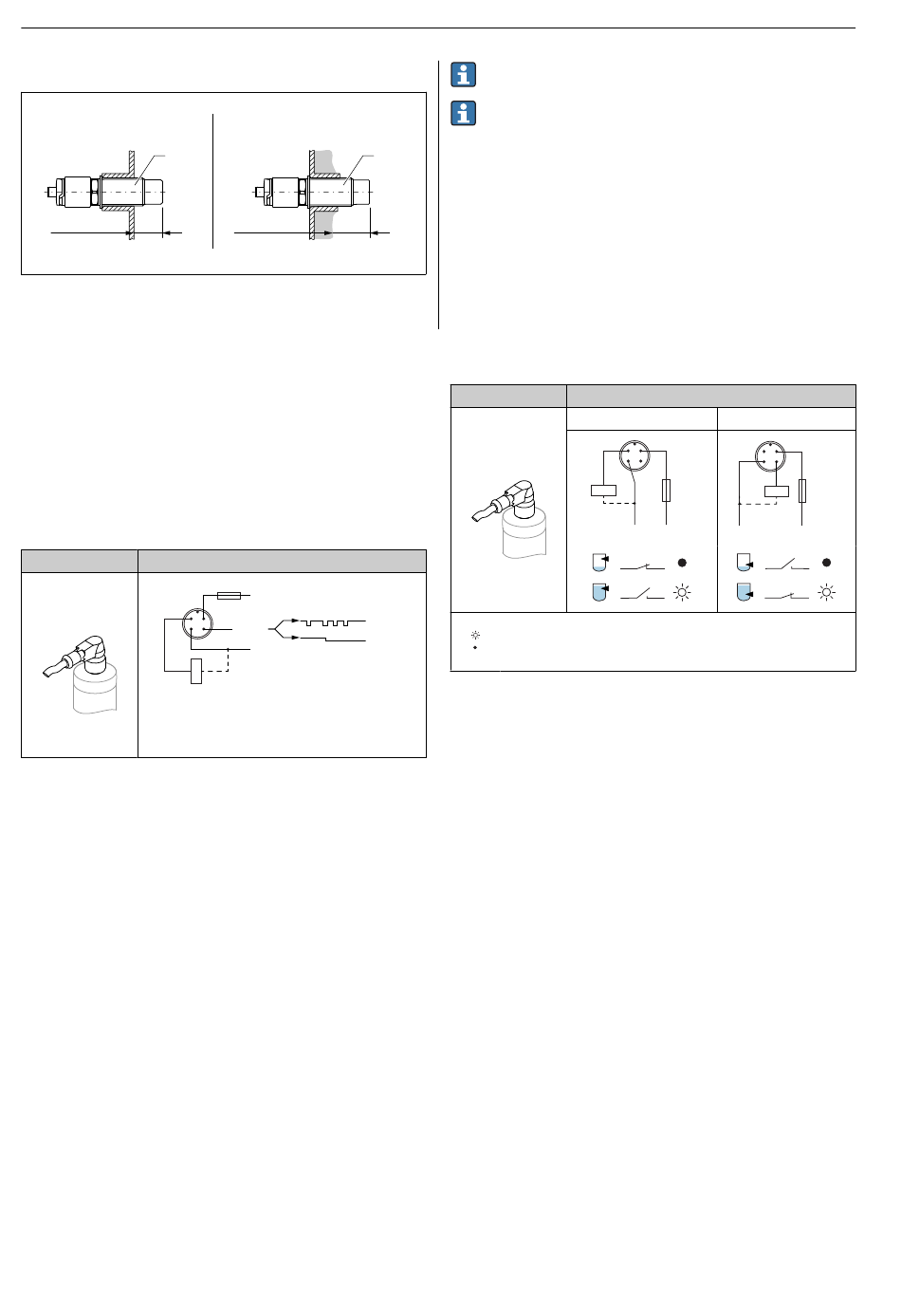

Einbaubeispiele
A
G 1"
≥20 (0.8)
 2 Maßeinheit: mm (in)
A Standardeinbau mit Gewindestutzen G 1" nach außen
B Bei Ansatzbildung an der Silowand mit Gewindestutzen G 1" nach innen
Elektrischer Anschluss
Gerät anschließen
• Versorgungsspannung 12 ... 30 V DC
• Gemäß IEC/EN61010 ist für das Messgerät ein geeigneter Trennschalter vor-
zusehen.
• Spannungsquelle: Berührungsungefährliche Spannung oder Class 2 circuit
(Nordamerika).
• Das Gerät muss mit einer für Gleichstrom geeigneten Feinsicherung 500 mA
(träge), gemäß IEC 60127-2, betrieben werden.
• Je nach Auswertung der Schaltausgänge arbeitet das Messgerät in den
Betriebsarten MAX oder MIN.
Anschlussart IO-Link mit einem Schaltausgang
Stecker M12
2
Q2
3
K1
1 Versorgungsspannung +
2 DC-PNP (Q2)
3 Versorgungsspannung -
4 C/Q1 (IO-Link Kommunikation oder SIO-Modus)
2
B
G 1"
≥20 (0.8)
0.5A
L+
1
IO-Link
C/Q1
4
SIO
L–
Weitere Einbauvarianten, siehe Betriebsannleitung und Anleitung Tech-
nische Information.
Weitere Einbauarten sind mit optional erhältlichem Zubehör möglich.
Anschlussart Betriebsart (SIO-Modus mit Werkseinstellung)
Stecker M12
2
3
K
1
1
Symbole Beschreibung
LED gelb leuchtet
LED gelb leuchtet nicht
K externe Last
Informationen zur Inbetriebnahme, siehe Betriebsanleitung.
MAX MIN
1
2 1
4
3 4
0.5A
K
L– L+
L– L+
2 1
2 1
