Besondere Montagesituationen

Bypässe und Schwallrohre
In Bypass- und Schwallrohranwendungen ist der Einsatz von Zentrierscheiben /-sternen /-
gewichten (als Zubehör erhältlich) empfohlen.
Da das Messsignal viele Kunststoffe durchdringt, kann es bei Installation in Bypässen oder
Schwallrohren aus Kunststoff zu Fehlauswertungen führen. Aus diesem Grund Bypass oder
Schwallrohr aus Metall verwenden.

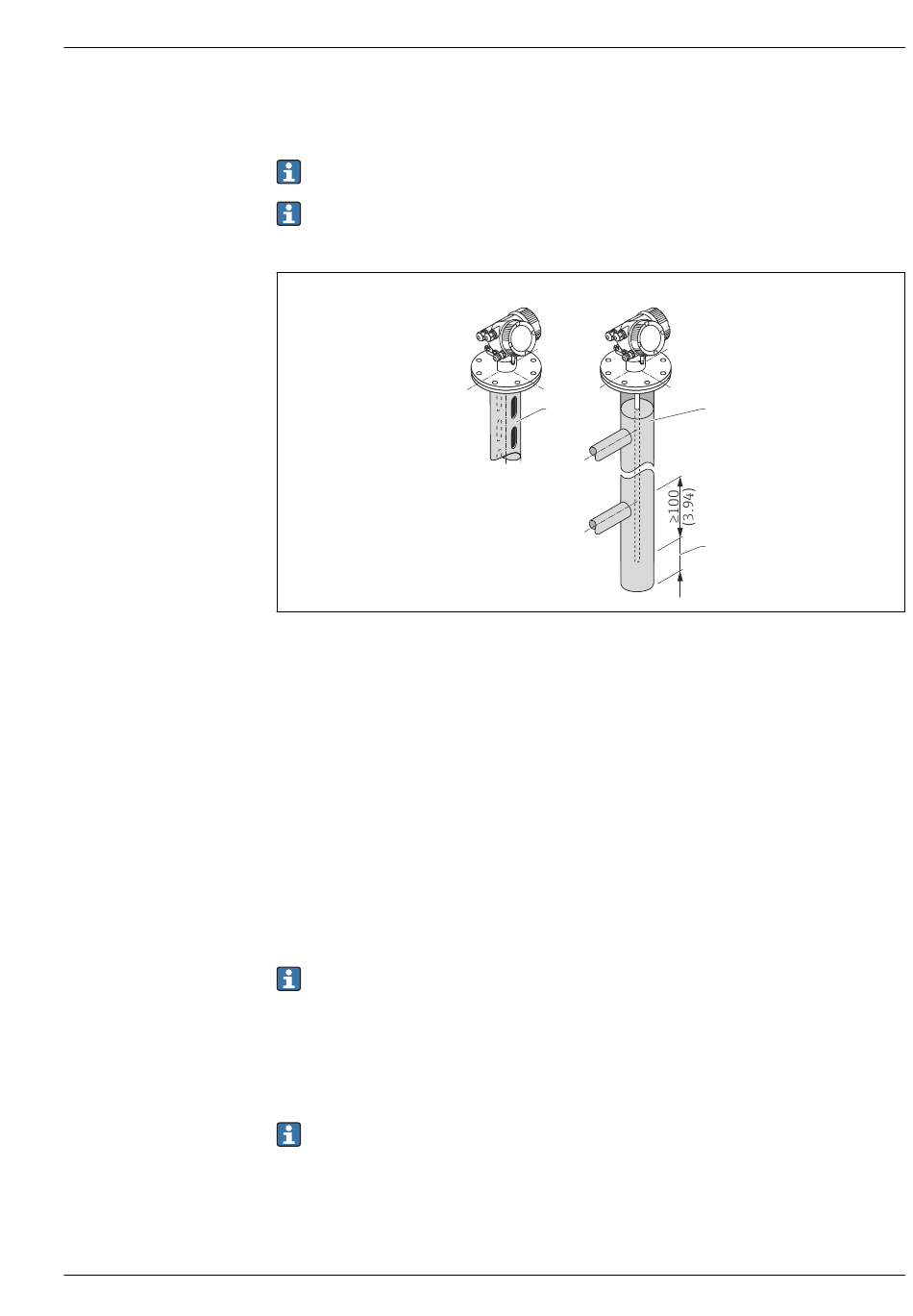

1
Montage in Schwallrohr
2
Montage in Bypass
3
Mindestabstand zwischen Sondenende und Bypass-Unterkante 10 mm (0,4 in)
• Rohrdurchmesser: > 40 mm (1,6 in) (für Stabsonden).
• Der Einbau einer Stabsonde kann bis zu einem Durchmesser von 150 mm (6 in) erfolgen. Bei grö-
ßeren Durchmessern wird der Einsatz einer Koaxsonde empfohlen.
• Seitliche Abgänge, Löcher, Schlitze und Schweißnähte - bis maximal 5 mm (0,2 in) nach innen
ragend - beeinflussen die Messung nicht.
• Das Rohr darf keine Stufensprünge aufweisen.
• Die Sonde muss 100 mm (4 in) länger sein als der untere Abgang.
• Die Sonden dürfen die Rohrwand innerhalb des Messbereichs nicht berühren. Sonde gegebenen-
falls abstützen beziehungsweise abspannen. Alle Seilsonden sind zur Abspannung in Behältern
vorbereitet (Straffgewicht mit Abspannbohrung).
• Die Sonden dürfen die Rohrwand innerhalb des Messbereichs nicht berühren. Gegebenenfalls
Zentrierstern aus PFA verwenden.
• Koaxsonden können beliebig eingesetzt werden, solange der Durchmesser des Rohrs den Einbau
erlaubt.
Für Bypässe mit Kondensatbildung (Wasser) und einem Medium mit kleiner Dielektrizitätskon-
stante (z.B. Kohlenwasserstoffe):
Im Laufe der Zeit füllt sich der Bypass bis zum unteren Abgang mit Kondensat, so dass bei
geringen Füllständen das Füllstandecho vom Echo des Kondensats überdeckt wird. In diesem
Bereich wird der Stand des Kondensats ausgegeben und erst bei größeren Füllständen der rich-
tige Wert. Deshalb den unteren Abgang 100 mm (4 in) unter den niedrigsten zu messenden
Füllstand legen und eine metallische Zentrierscheibe auf der Höhe der Unterkante des unteren
Abgangs einsetzen.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Bypass eben-
falls isoliert werden.
Zuordnung von Zentrierscheibe/Zentrierstern/Zentriergewicht zum Rohrdurchmesser
A
B
1
2
3
A0014129
