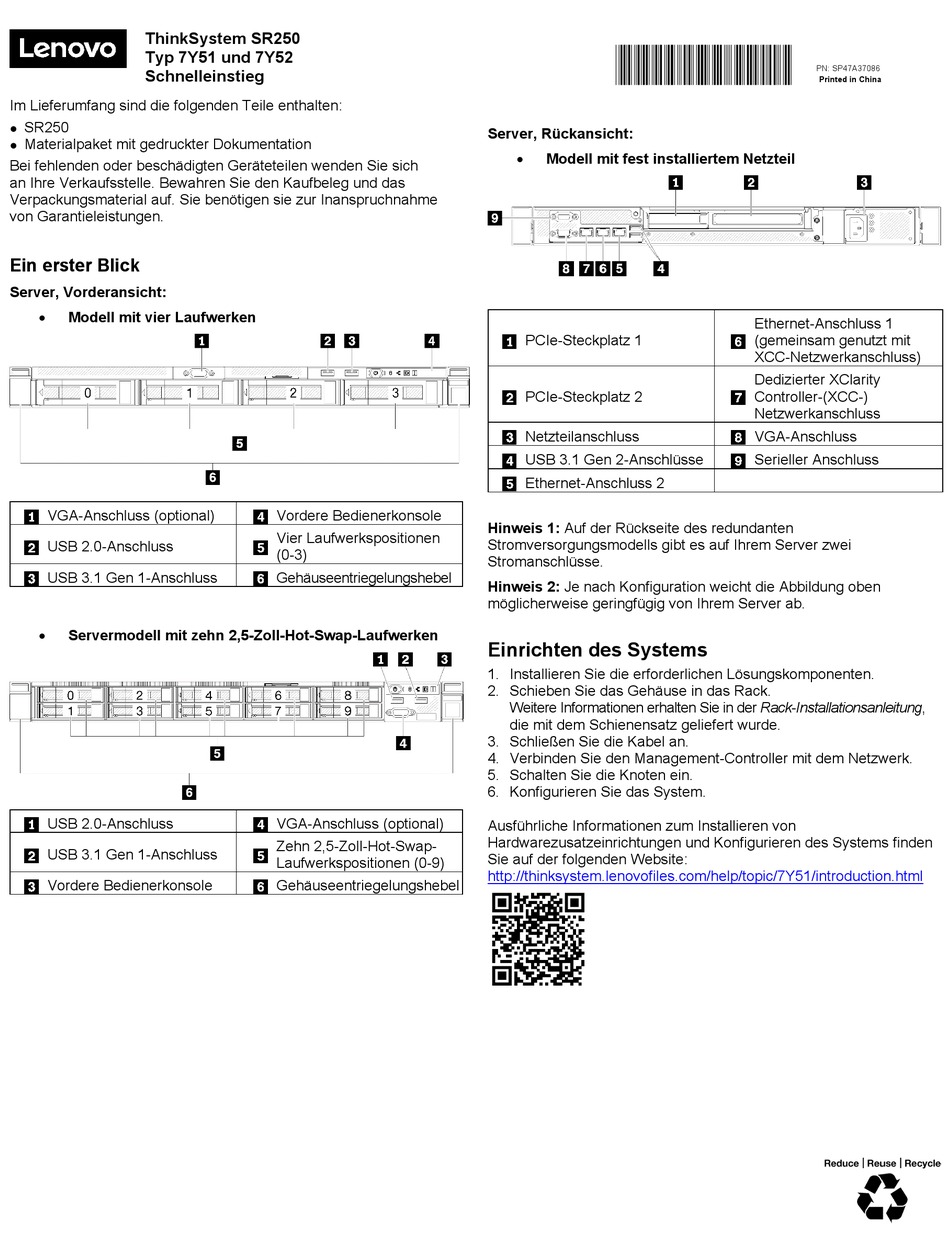

Lenovo ThinkSystem SR250 Schnelleinstieg

ThinkSystem SR250
Typ 7Y51 und 7Y52
Schnelleinstieg
Im Lieferumfang sind die folgenden Teile enthalten:
SR250

Materialpaket mit gedruckter Dokumentation

Bei fehlenden oder beschädigten Geräteteilen wenden Sie sich
an Ihre Verkaufsstelle. Bewahren Sie den Kaufbeleg und das
Verpackungsmaterial auf. Sie benötigen sie zur Inanspruchnahme
von Garantieleistungen.
Ein erster Blick

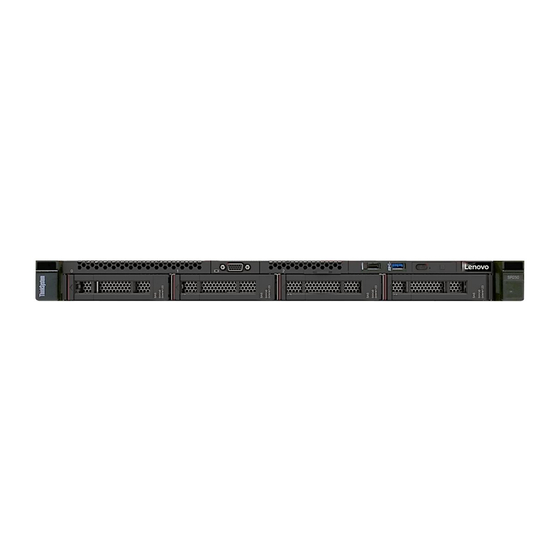

Server, Vorderansicht:
Modell mit vier Laufwerken
•
VGA-Anschluss (optional)
USB 2.0-Anschluss
USB 3.1 Gen 1-Anschluss
• Servermodell mit zehn 2,5-Zoll-Hot-Swap-Laufwerken
USB 2.0-Anschluss
USB 3.1 Gen 1-Anschluss
Vordere Bedienerkonsole
Vordere Bedienerkonsole
Vier Laufwerkspositionen
(0-3)
Gehäuseentriegelungshebel
VGA-Anschluss (optional)
Zehn 2,5-Zoll-Hot-Swap-
Laufwerkspositionen (0-9)
Gehäuseentriegelungshebel
Server, Rückansicht:
Modell mit fest installiertem Netzteil
•
PCIe-Steckplatz 1
PCIe-Steckplatz 2
Netzteilanschluss
USB 3.1 Gen 2-Anschlüsse
Ethernet-Anschluss 2
Hinweis 1: Auf der Rückseite des redundanten
Stromversorgungsmodells gibt es auf Ihrem Server zwei
Stromanschlüsse.
Hinweis 2: Je nach Konfiguration weicht die Abbildung oben
möglicherweise geringfügig von Ihrem Server ab.
Einrichten des Systems
1. Installieren Sie die erforderlichen Lösungskomponenten.
2. Schieben Sie das Gehäuse in das Rack.
Weitere Informationen erhalten Sie in der Rack-Installationsanleitung,
die mit dem Schienensatz geliefert wurde.
3. Schließen Sie die Kabel an.
4. Verbinden Sie den Management-Controller mit dem Netzwerk.
5. Schalten Sie die Knoten ein.
6. Konfigurieren Sie das System.
Ausführliche Informationen zum Installieren von
Hardwarezusatzeinrichtungen und Konfigurieren des Systems finden
Sie auf der folgenden Website:
http://thinksystem.lenovofiles.com/help/topic/7Y51/introduction.html
PN: SP47A37086
Printed in China
Ethernet-Anschluss 1
(gemeinsam genutzt mit
XCC-Netzwerkanschluss)
Dedizierter XClarity
Controller-(XCC-)
Netzwerkanschluss
VGA-Anschluss
Serieller Anschluss
