Sicherheitshinweise

Nehmen Sie vor allen Arbeiten am eBike den Akku aus der Halterung!

Allgemeine Informationen

Verwendete Piktogramme
Für den Arbeitsschritt erforderliche Werkzeuge
Bei diesem Piktogramm muss der folgende Hinweis
befolgt werden, sonst besteht Beschädigungs-
gefahr für die Komponenten.
Bei Aktionen mit diesem Piktogramm muss ein
Nm
Drehmomentschlüssel verwendet und die Schraube
mit dem angegebenen Drehmoment angezogen
werden, sonst besteht Beschädigungsgefahr für die
Komponenten.

Ein-/Ausbau der Antriebseinheit

In dieser Anleitung wird nur der Einbau der Antriebseinheit beschrieben. Beim Ausbau ist in der umgekehrten Reihenfolge
vorzugehen. Besonderheiten, die beim Ausbau zusätzlich zu beachten sind, werden am Ende der einzelnen Einbauschritte
angegeben.

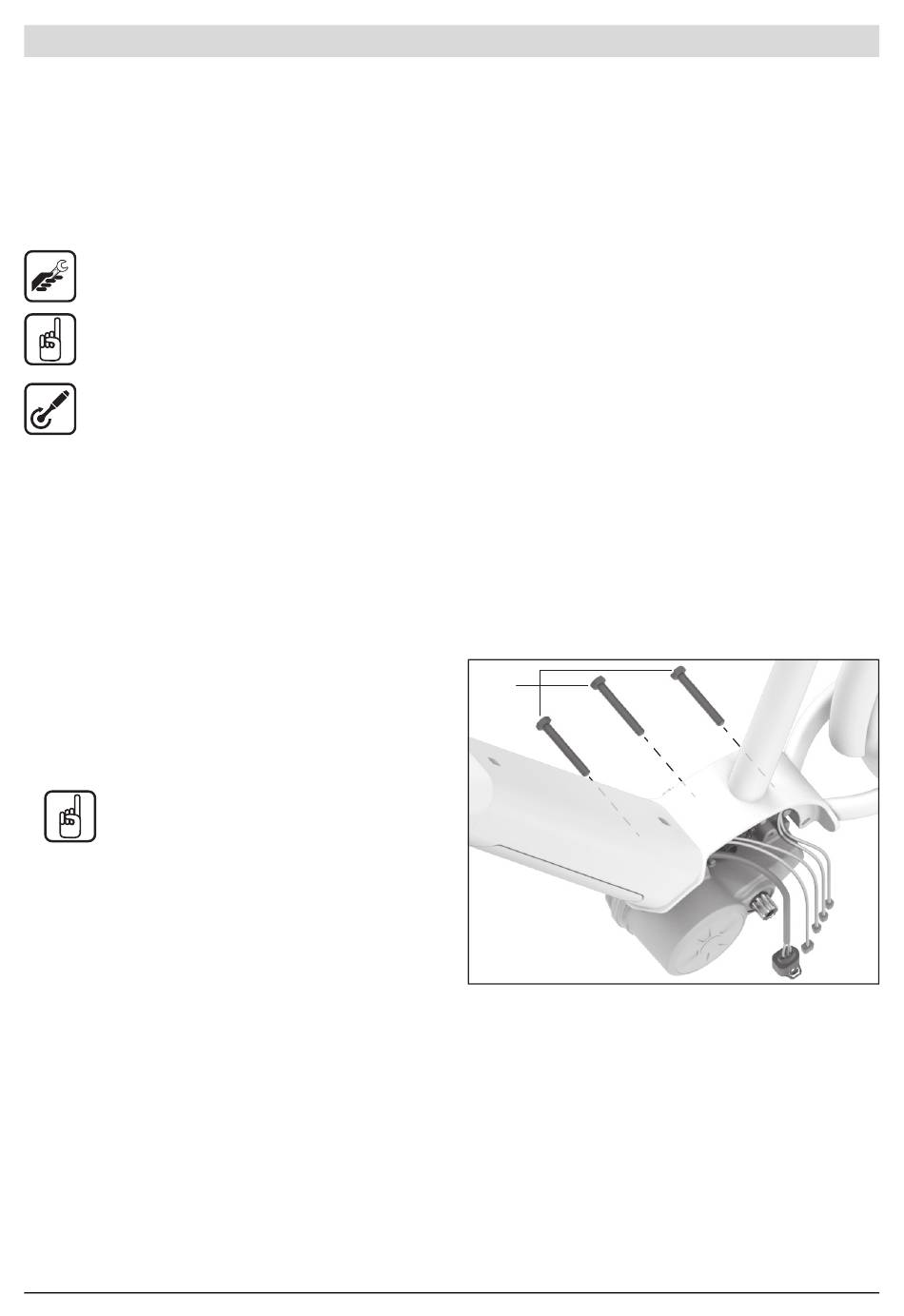

Antriebseinheit einsetzen
– Alle Kabel in die Rahmenschnittstelle einführen.
– Antriebseinheit an die Rahmenschnittstelle ansetzen.
– Die drei Sechskantschrauben 1 (M8x60) einsetzen. Prü-
fen Sie, dass die Schraubenköpfe in die dafür vorgesehe-
nen Aussparungen der Antriebseinheit positioniert sind.
– Die Montageplatte 2 einsetzen.
Achten Sie darauf, dass dabei keine Kabel einge-
klemmt werden.
M 275 007 046 | (28.6.17)
Benötigte Werkzeuge und Materialien
– Innensechskantschlüssel Schlüsselweite 8
– Außensechskantschlüssel Schlüsselweite 13
– Spidernut-Werkzeug
– Torx-Schraubenschlüssel T20, T30
– Drehmomentschlüssel
– Lagerfett
1
