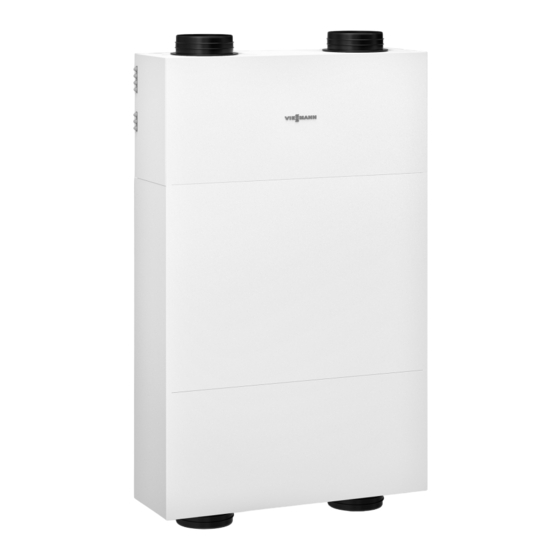

Viessmann Vitoair FS 300E Montage- Und Serviceanleitung Für Die Fachkraft
Wohnungslüftungs-system mit wärme- und feuchterückgewinnung
Vorschau ausblenden
Andere Handbücher für Vitoair FS 300E:
- Planungsanleitung (44 Seiten) ,
- Montage- und serviceanleitung (56 Seiten)
Verwandte Anleitungen für Viessmann Vitoair FS 300E
Inhaltszusammenfassung für Viessmann Vitoair FS 300E
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitoair FS Typ 300E Wohnungslüftungs-System mit Wärme- und Feuchterückgewinnung für max. Luftvolumenstrom 300 m VITOAIR FS Bitte aufbewahren! 6175298 DE 12/2022...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Einzelteile verwenden. -
Seite 4: Inhaltsverzeichnis
ViCare Klimasensor und ViCare CO2-Sensor anschließen ....21 ■ Differenzdruckwächter oder Brandschutzklappe anschließen (bau- ■ seits) ....................22 Verbindung mit weiteren Viessmann Geräten über CAN-BUS ... 22 ■ Netzanschluss ..................23 ■ 4. Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....25 Inspektion, Wartung 5. -
Seite 5: Information
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 6: Bestimmungsgemäße Verwendung
Information Symbole (Fortsetzung) Nähere Informationen zu den Anschlussvarianten Symbol Anschlussvari- Anschlussvari- siehe Seite 10. ante 1 (Ausliefe- ante 2 rungszustand) Außenluft Abluft Fortluft Zuluft Bestimmungsgemäße Verwendung Das Gerät darf bestimmungsgemäß nur in Lüftungs- Darüber hinausgehende Verwendung ist vom Herstel- systemen gemäß DIN 1946-6 unter Berücksichtigung ler fallweise freizugeben. -
Seite 7: Wartungsteile Und Ersatzteile
An der ViCare App oder der Vitotrol 300-E können Zeitprogramme eingestellt werden, mit denen sich das Wohnungslüftungs-System an die Bedürfnisse anpas- sen lässt. Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Login: https://shop.viessmann.com/ Viessmann Ersatzteil-App www.viessmann.com/etapp... -
Seite 8: Montagevorbereitung
Montagevorbereitung Montagevorbereitung Anforderungen an den Montageort Lüftungsgerät vorzugsweise innerhalb der luftdichten Vitoair nicht gemeinsam mit einer raumluftabhängi- ■ und wärmegedämmten Gebäudehülle montieren. gen Feuerstätte betreiben (z. B. offener Kamin). ■ Feuerstätten nur raumluftunabhängig mit separater Achtung Verbrennungsluftzufuhr betreiben. Wir empfehlen Ungünstiges Raumklima kann zu Funktionsstö- Feuerstätten, die über eine bauaufsichtliche Zulas- rungen und Geräteschäden führen. -
Seite 9: Anschlüsse Und Abmessungen
Montagevorbereitung Montagevorbereitung (Fortsetzung) Abluft-Dunstabzugshauben über ein koaxiales Fortluft- Bei Abluft-Dunstabzugshauben in Verbindung mit system anschließen, über das auch die Differenzluft- raumluftabhängigen Feuerstätten eine Verriegelung menge nachströmen kann. der Abzugshaube vorsehen: Siehe Kapitel „Raumluft- abhängige Feuerstätte“. Anschlüsse und Abmessungen Anschlüsse und Abmessungen Vitoair FS Ø... - Seite 10 Montagevorbereitung Montagevorbereitung (Fortsetzung) Hinweis Symbol Anschlussvariante Anschlussvariante Die Montage- und Servicearbeiten in dieser Anleitung 1 (Auslieferungs- werden alle nur beispielhaft für eine Anschlussvariante zustand) gezeigt. Zuluft Fortluft Parametrierbare Anschlussvarianten Abluft Außenluft Die Anschlussvariante wird während der Inbetrieb- Außenluft Abluft nahme in der ViGuide App parametriert. Fortluft Zuluft Der dreieckige Pfeil symbolisiert die Luftrichtung.
- Seite 11 Montagevorbereitung Montagevorbereitung (Fortsetzung) Abb. 4 Hinweis Bei Wandmontage muss der Abstand Unterkante Lüf- tungsgerät zum Boden min. 380 mm betragen. Bei der Montage die Längen der elektrischen Anschlussleitungen berücksichtigen. Länge der Netzanschlussleitung 2,5 m. Hinweis Beim Abstand zum Wärmeerzeuger die Länge der Anschlussleitung Wärmeerzeuger/Vitoair FS beachten.
-
Seite 12: Schutz Des Wohnungslüftungs-Systems
Montagevorbereitung Montagevorbereitung (Fortsetzung) Schutz des Wohnungslüftungs-Systems Achtung In das Lüftungsgerät und das Leitungssystem eindringender Staub kann zu Funktionsstörun- gen des Wohnungslüftungs-Systems führen. Während Bauarbeiten im Gebäude das Eindrin- gen von Staub durch folgende Maßnahmen ver- meiden: ■ Zuluft- und Abluftöffnungen nach Montage ver- schließen, z. -
Seite 13: Montageablauf
Montageablauf Lüftungsgerät montieren Designabdeckungen abbauen Abb. 5 Designblech abbauen Abb. 6 Lüftungsgerät waagerecht ausrichten. -
Seite 14: Wandmontage
Montageablauf Lüftungsgerät montieren (Fortsetzung) Wandmontage Anschlussvariante 1 mit elektrischem Anschluss- Anschlussvariante 3 mit elektrischem Anschluss- bereich links bereich unten Abb. 9 Abb. 7 Elektrischer Anschlussbereich Elektrischer Anschlussbereich Die folgenden Montageschritte sind beispielhaft für die Anschlussvariante 2 (Anschlussbereich rechts) Anschlussvariante 2 mit elektrischem Anschluss- gezeigt. -
Seite 15: Montageablauf
Montageablauf Lüftungsgerät montieren (Fortsetzung) Abb. 10 Beispiel: Anschlussvariante 2 mit elektri- schem Anschlussbereich rechts Bohrschablone Montageschienen Schrauben liegen bei... -
Seite 16: Deckenmontage
Montageablauf Lüftungsgerät montieren (Fortsetzung) Deckenmontage Abb. 11 Bohrschablone Montageschienen Schrauben liegen bei... -
Seite 17: Bodenmontage
Montageablauf Lüftungsgerät montieren (Fortsetzung) Bodenmontage Abb. 12 Bohrschablone Montageschienen Schrauben liegen bei Leitungssystem anschließen EPP-Rohre auf die jeweiligen Anschluss-Stutzen des Die Anschluss-Stutzen müssen vollständig vom EPP- Lüftungsgeräts schieben (ggf. bauseits Rückschlag- Rohr umschlossen werden, da an den Anschluss-Stut- klappe einsetzen). zen sonst Kondenswasser entstehen kann. -
Seite 18: Elektrisch Anschließen
Montageablauf Leitungssystem anschließen (Fortsetzung) Abb. 13 Hinweis Achtung Anschlussrohre luftdicht montieren. Je nach Rohrtyp Falls Wasser in die Außenwand des Gebäudes mit Schelle oder Kaltschrumpfband befestigen. eindringt, können Bauschäden entstehen. Untere Leitungsbögen verkleben. Für die Außenwanddurchführung bauseits witte- rungsbeständige Abdichtung zwischen Kernloch Verlegung der Außen- und Fortluft-Leitungen und Wandhülse herstellen. -
Seite 19: Übersicht Der Elektrischen Anschlüsse
Die Netzanschlussleitung Unsachgemäß ausgeführte Verdrahtungen kön- darf nur durch eine Elektrofachkraft oder den nen zu gefährlichen Verletzungen durch elektri- Technischen Dienst von Viessmann ausge- schen Strom und zu Geräteschäden führen. tauscht werden. ■ Kleinspannungsleitungen < 42 V und Leitun- 42 V/230 V~ getrennt voneinander ver- >... - Seite 20 Montageablauf Elektrisch anschließen (Fortsetzung) Anschlüsse am Elektronikmodul VCU Abb. 15 Internes elektrisches Vorheizregister (Zubehör) Handelsüblicher Taster für Intensivlüftung (Bad- ∼ Anschluss Bedieneinheit schalter), 230 V ∼ Motor Bypassklappen, 3-polig, 230 V Drehschalter: Nicht verstellen! Sicherung, T 6,3 A CAN-BUS-Anschlüsse, extern Stecker Netzanschlussleitung, 4-Stufen-Taster (Zubehör), 24 V 1/N/PE 230 V/50 Hz und Spannungsversorgung...
-
Seite 21: Vitoair Fs An Wärmeerzeuger Anschließen
Anschluss siehe Kapitel „Übersicht der elektrischen Anschluss am Wärmeerzeuger Anschlüsse“ auf Seite 20 und Kapitel „Verbindung mit Montage- und Serviceanleitung Wärmeerzeuger weiteren Viessmann-Geräten über CAN-BUS“ auf Seite 22. Vitotrol 300-E montieren und Verbindung herstellen Montage- und Serviceanleitung Vitotrol 300-E Hinweis Die Inbetriebnahme der Vitotrol 300-E erfolgt über die... -
Seite 22: Differenzdruckwächter Oder Brandschutzklappe Anschließen (Bauseits)
Zuleitung zur Schuko-Steckdose installiert Raum die Stromversorgung zu den Ventilatoren. Eine werden. Störungsmeldung wird angezeigt. Verbindung mit weiteren Viessmann Geräten über CAN-BUS Vitoair kann mit weiteren kompatiblen Geräten über Einbindung in ein externes CAN-BUS-System: den externen CAN-BUS verbunden werden. Je nach ■... -
Seite 23: Netzanschluss
Verbindung mit einem Hauptgerät Vitoair kann in Verbindung mit einem Hauptgerät, z. B. einer Wärmepumpe, in einem Systemverbund mehre- rer Geräte von Viessmann eingesetzt werden. Netzanschluss Für den Netzanschluss ist eine separat abgesicherte Vitoair FS wird steckerfertig ausgeliefert. Die Span- Schuko-Steckdose erforderlich: nungsversorgung erst während der Inbetriebnahme... - Seite 24 Montageablauf Elektrisch anschließen (Fortsetzung) Abdeckung elektrischer Anschlussbereich anbauen Abb. 18 Netzanschlussleitung (Länge 2,5 m) mit Schuko- Stecker...
-
Seite 25: Erstinbetriebnahme
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Kontrolle des Wohnungslüftungs-Systems..............26 • • 2. Designabdeckungen abbauen..................26 • 3. Filter austauschen......................26 • •... -
Seite 26: Kontrolle Des Wohnungslüftungs-Systems
Erstinbetriebnahme, Inspektion, Wartung Kontrolle des Wohnungslüftungs-Systems Gefahr Wir empfehlen, das Wohnungslüftungs-System nach Bei Betrieb von Feuerstätten können durch folgenden Merkmalen zu prüfen: Unterdruck Abgase in den Raum gelangen. ■ Freier Querschnitt von Außenluftansaugung und Abgase verursachen Gesundheitsschäden. Fortluftführung Um Gesundheitsschäden zu verhindern, Maß- ■... -
Seite 27: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Filter austauschen (Fortsetzung) Abb. 20 Abdeckung des elektrischen Anschlussbe- reichs Taster zur Bedienung LED 1: Status-LED, weiß, gelb, rot LED 2: Verbindungs-LED, weiß, gelb, rot LED 3: Kommunikations-LED, weiß Abb. 21 1. Filterdeckel abziehen. Hinweis Der Filterdeckel kann beim 1. Filterwechsel sehr fest sitzen. - Seite 28 Erstinbetriebnahme, Inspektion, Wartung Filter austauschen (Fortsetzung) Abb. 22 Position Anschlussvariante 1 Anschlussvariante 2 Abluftfilter G4 = ISO Coarse 60 % Außenluftfilter G4 = ISO Coarse 60 % ■ Oder Feinfilter F7 = ISO ePM1 55 % ■ Außenluftfilter G4 = ISO Coarse 60 % Abluftfilter G4 = ISO Coarse 60 % ■...
-
Seite 29: Designblech Abbauen
Erstinbetriebnahme, Inspektion, Wartung Designblech abbauen Abb. 23 Anlage außer Betrieb nehmen Bei Arbeiten am geöffneten Gerät: Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Vor Arbeiten am Gerät Anlage spannungsfrei schalten und gegen Wiedereinschalten sichern. Schuko-Stecker ziehen. -
Seite 30: Dichtblech Öffnen
Erstinbetriebnahme, Inspektion, Wartung Anlage außer Betrieb nehmen (Fortsetzung) Abb. 24 Schuko-Stecker des Lüftungsgeräts aus der Steck- dose ziehen. Ggf. separate Sicherung ausschalten. Dichtblech öffnen 100° Abb. 25... -
Seite 31: Wärmetauscher Reinigen
Erstinbetriebnahme, Inspektion, Wartung Wärmetauscher reinigen Die Wärmetauscher min. alle 2 Jahre prüfen. Ggf. rei- Achtung nigen. Der Wärmetauscher kann nur mit dem Umrei- fungsband aus dem Lüftungsgerät gezogen wer- Gefahr den. Ablagerungen von Chemikalien am Enthalpie- Das Umreifungsband des Wärmetauschers nicht wärmetauscher können zu Gesundheits- und entfernen. - Seite 32 Erstinbetriebnahme, Inspektion, Wartung Wärmetauscher reinigen (Fortsetzung) Abb. 26 Wärmetauscher 3. Wärmetauscher mehrmals in warmes Wasser ein- 5. Wasser vorsichtig aus dem Wärmetauscher schüt- tauchen (max. 50 °C). teln und vollständig trocknen lassen. 4. Wärmetauscher mit Handbrause abspülen (max. 6. Trockene Wärmetauscher in das Lüftungsgerät 50 °C).
-
Seite 33: Innenraum Des Lüftungsgeräts Reinigen
Erstinbetriebnahme, Inspektion, Wartung Innenraum des Lüftungsgeräts reinigen Innenraum min. alle 2 Jahre prüfen. Ggf. reinigen. Abb. 27 1. Filter herausnehmen: Siehe Seite 27. 2. Die mitgelieferten Auszugsbänder an der Ventilato- rabdeckung montieren. Die Ventilatorabdeckung an den Auszugsbändern herausziehen. -
Seite 34: Ventilator Reinigen Oder Austauschen
Erstinbetriebnahme, Inspektion, Wartung Innenraum des Lüftungsgeräts reinigen (Fortsetzung) 7. Innenraum mit einem feuchten Tuch auswischen. 8. In umgekehrter Reihenfolge zusammenbauen Ggf. mit Staubsauger reinigen. (Arbeitsschritte 6. bis 1.). Keine Reinigungsmittel verwenden! Ventilator reinigen oder austauschen Ventilatoren min. alle 2 Jahre prüfen. Ggf. reinigen 3. -
Seite 35: Dichtblech Schließen
Erstinbetriebnahme, Inspektion, Wartung Dichtblech schließen Abb. 28 Designblech anbauen Hinweis Bei Wandmontage das Designblech immer mit den Rastnasen nach unten anbauen. Abb. 29... -
Seite 36: Lüftungsgerät Einschalten
Access-Point aktivieren/deaktivieren Der Access Point wird für folgende Funktionen und Access-Point aktivieren Abfragen benötigt: ■ Verbindung der Anlage mit dem Viessmann Server Taster kurz drücken. über das häusliche WLAN, z. B. falls ein neuer blinkt während des Verbindungsaufbaus langsam WLAN-Router installiert wird. -
Seite 37: Luftvolumenströme Einstellen
Erstinbetriebnahme, Inspektion, Wartung Luftvolumenströme einstellen Die Einregulierung der Luftvolumenströme an den Ventilen kann nur bei frostfreiem Wetter erfolgen, da die Frostschutzfunktion nicht deaktiviert werden kann. Die Luftvolumenströme können in der ViGuide App eingestellt werden. Luftvolumenströme einregulieren 2. Bei geschlossenen Türen mit einem Flügelradane- mometer die Luftgeschwindigkeit (oder direkt den Volumenstrom) an den Zuluft- und Abluftventilen messen. -
Seite 38: Parameter Des Lüftungsgeräts Einstellen
Die Parameter des Vitoair FS über die ViGuide App einstellen. Designabdeckungen anbauen Hinweis Bei Wandmontage die Designabdeckung mit dem Viessmann Schriftzug im oberen Bereich anbauen. Abb. 31 Einweisung des Anlagenbetreibers Der Ersteller der Anlage hat den Betreiber der Anlage in die Bedienung einzuweisen. -
Seite 39: Funktionen
Dies muss entweder der bisherige ViCare Benutzer in der ViCare App, der Fachbetrieb über ViGuide Web oder der Technische Dienst von Viessmann durchführen. Erst dann kann der neue Nut- zer Vitoair mit dem WLAN verbinden und in der ViCare App hinzufügen. -
Seite 40: Störungsbehebung
Störungsbehebung Störungsanzeige Mögliche auftretende Störungen am Vitoair FS werden an der Fernbedienung Vitotrol 300-E oder in der ViCare App angezeigt. Die Störungen müssen beho- ben und anschließend in der Fernbedienung oder der ViCare App quittiert werden. Störungsmeldungen Störungscode Verhalten der Anlage Störungsursache Maßnahme F.59... - Seite 41 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme F.520 Lüftungsgerät ohne Funktion Kommunikationsfehler Modbus-Leitungen und -Steck- ■ Modbus. verbindungen prüfen. Defekte „Externes Sperren“ ist Leitungen oder Steckverbindun- ■ aktiv. gen austauschen. Brücke am Anschluss Brücke am Anschluss 301 prü- ■...
- Seite 42 Störungsbehebung Störungsmeldungen (Fortsetzung) Störungscode Verhalten der Anlage Störungsursache Maßnahme F.872 Vorheizregister ohne Funkti- Die Überwachung der Elektronische Kontrolleinheit aus- ■ 24-V-Spannungsversor- tauschen. gung des elektrischen Vor- und Nachheizregis- ters zeigt einen Fehler an, obwohl die 24-V- Spannungsversorgung gerade nicht in Betrieb Elektronische Kontroll- ■...
-
Seite 43: Instandsetzung
Instandsetzung Sicherung prüfen Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Vor Arbeiten am Gerät Anlage spannungsfrei schalten und gegen Wiedereinschalten sichern. Schuko-Stecker ziehen. Ggf. Sicherung aus- schalten. Designabdeckung abbauen Abb. 32 Abdeckung elektrischer Anschlussbereich... - Seite 44 Instandsetzung Sicherung prüfen (Fortsetzung) Elektrischen Anschlussbereich öffnen Sicherung herausnehmen Abb. 34 Abb. 33 Sicherungshalter Netzanschlussleitung Sicherung prüfen. Ggf. austauschen. Nach dem Ende der Arbeiten elektrischen Anschluss- bereich schließen. Designabdeckung anbauen Abb. 35...
-
Seite 45: Anschluss- Und Verdrah
Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Abb. 36 Ventilator 1 mit RHT-Sensor Motor Bypass CAN-Anschluss Ventilator 2 mit RHT-Sensor Netzanschluss 1/N/PE 230 V/50 Hz CAN-Anschluss Internes elektrisches Vorheizregister (Zubehör) Bei Verwendung Abschlusswiderstand entfernen. Differenzdruckwächter (bauseits) oder Brücke (im 4-Stufen-Taster (Zubehör) Auslieferungszustand gesetzt) zwischen PIN 1 Nichts anschließen! ∼... - Seite 46 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) Nichts anschließen! A1 Elektronikmodul VCU Bedienteil (HMI mit LEDs) A2 Schaltnetzteil Nichts anschließen! F1 Sicherung Ansteuerung Ventilator 1 und 2 X... Elektrische Schnittstellen Nichts anschließen!
-
Seite 47: Protokolle
Protokolle Inbetriebnahme-Protokoll... -
Seite 48: Beispiel Für Inbetriebnahme-Protokoll
Protokolle Beispiel für Inbetriebnahme-Protokoll... -
Seite 49: Inbetriebnahme-Protokoll Bei Vorhandener Raumluftunabhängiger Feuerstätte
Name Name Straße Straße PLZ, Ort PLZ, Ort Telefon Telefon Telefax E-Mail E-Mail Projekt-Nr. Viessmann Kun- den-Nr. Zuständige Ver- kaufsniederlas- sung Zuständiger Viessmann Mitar- beiter Lüftungsgerät Sonstige Angaben Name, Typ Herstell-Nr. Die Anlage ist mit folgenden Funktionen zur Vermeidung einer Disbalance ausgestattet: (Zutreffendes ankreuzen) Das Lüftungsgerät ist werkseitig/serienmäßig mit einem Vorheizregister ausgestattet, um ein Vereisen des... -
Seite 50: Technische Daten
Technische Daten Technische Daten Max. Volumenstrom Max. externer Druckverlust bei max. Luftvolumenstrom Werkseitige Einstellung der Luftvolumenströme Lüftung zum Feuchteschutz (Stufe 1) Reduzierte Lüftung (Stufe 2) Nennlüftung (Stufe 3) Intensivlüftung (Stufe 4) Einstellbereich der Luftvolumenströme Lüftung zum Feuchteschutz (Stufe 1) 50 bis 300 Reduzierte Lüftung (Stufe 2) 50 bis 300 Nennlüftung (Stufe 3) - Seite 51 Technische Daten Technische Daten (Fortsetzung) Nennspannung 1/N/PE 230 V/50 Hz Absicherung Netzanschluss 1 x B 16A Geräteabsicherung Spezifische elektrische Leistungsaufnahme nach DIBt 0,19 W/(m Max. elektrische Leistungsaufnahme Betrieb ohne Vorheizregister Betrieb mit integriertem elektrischen Vorheizregister (Zubehör) 1950 Mobile Datenübertragung WLAN Übertragungsstandard IEEE 802.11 b/g/n ■...
-
Seite 52: Endgültige Außerbetrieb-Endgültige Außerbetriebnahme Und Entsorgung
Endgültige Außerbetriebnahme Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 53: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwor- tung, dass das bezeichnete Produkt in Konstruktion und Betriebsverhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen ent- spricht. Hiermit erklärt Viessmann Climate Solutions SE, D-35108 Allendorf, dass der Funkanlagentyp des bezeichneten Produktes der Richtlinie 2014/53/EU ent- spricht. -
Seite 54: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Symbole 4-Stufen-Taster.............21, 45 Einschalten..............36 Einstellbereich – Intensivlüftung............50 Abluftanschluss..........5, 6, 10 – Lüftung zum Feuchteschutz........50 Abluft-Dunstabzugshaube..........8 – Nennlüftung.............50 Abluftfilter..............50 – Reduzierte Lüftung..........50 Abluft-Wäschetrockner..........8 Einstellen Abmessungen............9, 50 – Luftvolumenstrom............37 Absicherung............... 23 – Parameter............... 38 Access-Point.............. 36 Elektr. - Seite 55 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Low-Power-Funk............51 Luftdruckwächter............8 Taster Lufteintrittstemperatur..........50 – Anschließen............21 Luftgeschwindigkeit............37 Technische Daten............50 Luftkurzschluss............8 Temperaturänderungsgrad.........50 Lüftungsgerät schließen..........35 Luftvolumenstrom............37 – Einregulieren............37 Umgebungstemperaturen........8, 50 – Einstellbereiche............50 Umluft-Dunstabzugshaube...........8 – Werkseitige Einstellung...........50 Ventilator Max. externer Druckverlust........50 – Austauschen............34 Max.
- Seite 56 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
