Inhaltszusammenfassung für LG OTW630B

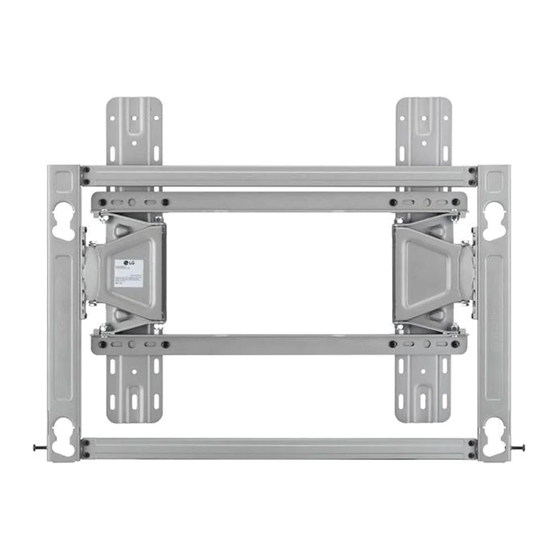

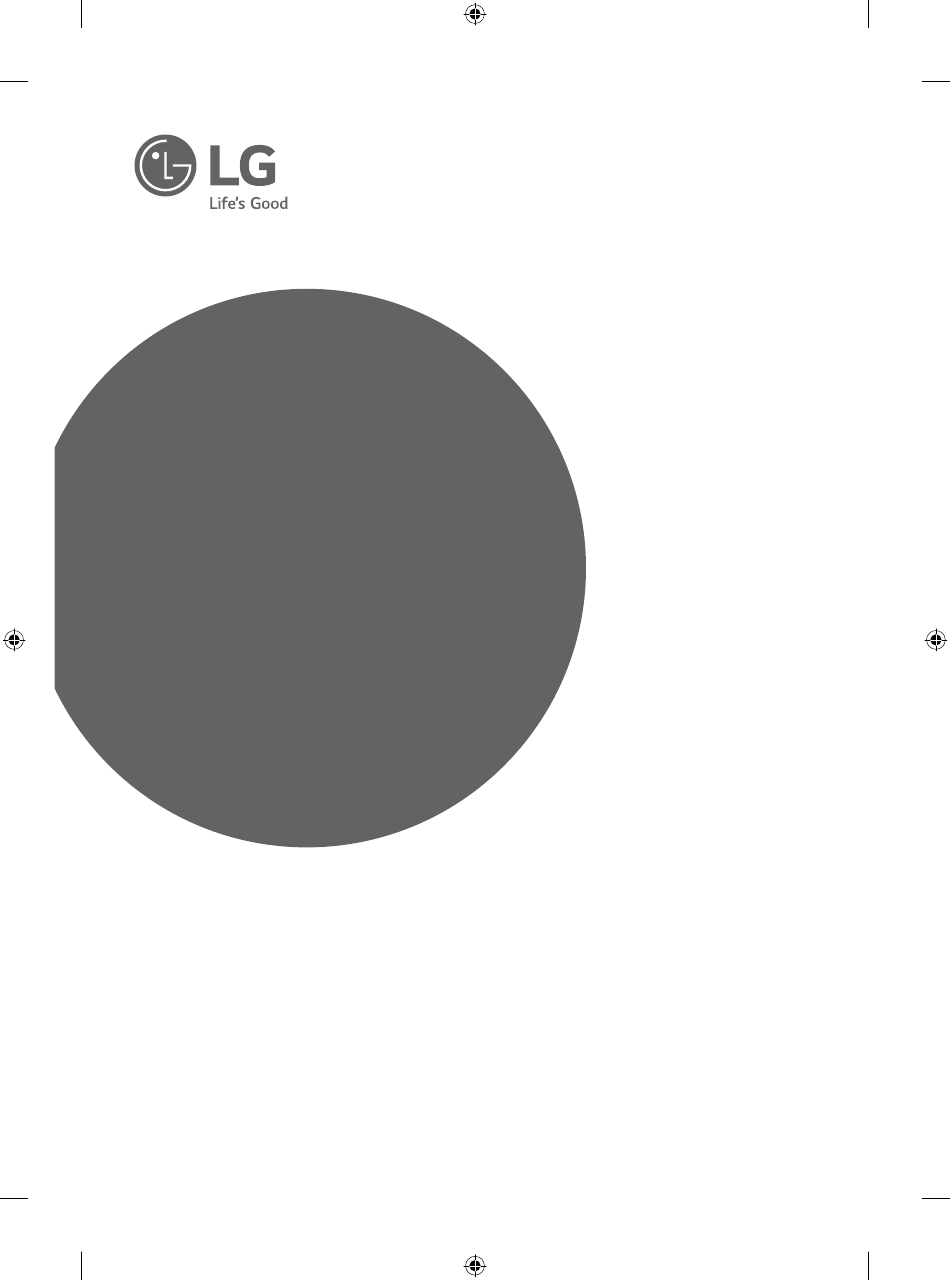

- Seite 1 Installationshandbuch Wandhalterung Lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden und bewahren Sie es zur späteren Verwendung auf. OTW630B www.lg.com...
- Seite 2 KOMPONENTEN Wandmontagedübel Wandbefestigungsschraube Installationshandbuch 8 Einheiten 8 Einheiten Distanzstück Distanzstückschraube Distanzstückschraube 2 Einheiten 2 Einheiten 2 Einheiten (M8 x L77) (M4 x L12) Distanzstück Distanzstückschraube Schutzpolster 2 Einheiten 2 Einheiten 4 Einheiten (M8 x L25) Sicherungsfeder 2 Einheiten...
-
Seite 3: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE • Als qualifizierter Techniker lesen Sie das Handbuch bitte sorgfältig durch, bevor Sie das Produkt installieren. • Wenn Sie ein qualifizierter Techniker sind, geben Sie dieses Handbuch nach der Installation des Produkts an den Benutzer weiter. Stellen Sie sicher, dass der Benutzer das Handbuch ebenfalls sorgfältig durchliest und zur späteren Verwendung aufbewahrt. -
Seite 4: Vor Der Installation Zu Beachten
Anleitung vor der Installation vollständig verstanden zu haben. • Montieren Sie das Gerät nur an einer Betonwand. LG Electronics Inc. übernimmt keine Haftung für Unfälle, die durch die Befestigung des Produkts an Wänden aus anderen Materialien (einschließlich Holz, Sperrholz und Ziegeln) entstehen. -
Seite 5: Anbringen Der Halterungen Des Produkts Am Tv-Gerät
INSTALLATION • Die Abbildungen können vom eigentlichen Produkt abweichen. • Konsultieren Sie vor der Installation des TV-Geräts mit einer Wandhalterung einen qualifizierten Monteur. 1. Anbringen der Halterungen des Produkts am TV-Gerät HINWEIS • Wenn die Schrauben beim Befestigen der Abstandshalter nicht vollständig festgezogen werden können, prüfen Sie die Länge der Schrauben erneut. - Seite 6 Vorgehen Prüfen Sie, ob in den Befestigungsbohrungen am Bildschirm Schrauben angebracht sind. Wenn ja, entfernen Sie diese. Bringen Sie den Abstandhalter und die Distanzstückschraube in der abgebildeten Reihenfolge an. - Legen Sie das TV-Gerät auf einen Tisch, sodass der Bildschirm nach unten zeigt. Achten Sie darauf, dass der Tisch eine ebene Oberfläche hat und mit einem weichen Tuch bedeckt ist, oder ein Kissen darauf liegt, damit das TV- Gerät keine Kratzer bekommt.
-
Seite 7: Vornehmen Der Wandanbringung
2. Vornehmen der Wandanbringung Befolgen Sie die nachfolgende Anleitung. • Überprüfen Sie vor der Wandinstallation das Wandmaterial sowie die Stärke des Obermaterials. • Verwenden Sie Dübel, wenn die Wand aus stabilem Beton, Leichtbeton, starkem Naturstein, Ziegelmauerwerk aus Naturstein oder aus Hohlblocksteinen besteht. •... -
Seite 8: Installieren Der Wandhalterung
3. Installieren der Wandhalterung Wandbefestigungsschraube • Richten Sie die Wandhalterung an der gewünschten Stelle für die Installation aus, markieren Sie den festzuschraubenden Teil an der Wand, und entfernen Sie die Wandhalterung. • Das nächste Bild zeigt Ihnen, wie die Wandhalterung angebracht werden muss. •... -
Seite 9: Anbringen Des Bildschirms An Der Wandhalterung
4. Anbringen des Bildschirms an der Wandhalterung HINWEIS • Die Installation des Displays muss durch mindestens zwei Personen erfolgen. VORSICHT • Achten Sie beim Installieren des Geräts darauf, dass das Stromkabel nicht zwischen Wandhalterung und Gerät eingeklemmt wird. (Ein eingeklemmtes Stromkabel kann Schäden am Produkt verursachen.) Achten Sie beim Einsetzen des Abstandhalters darauf,... -
Seite 10: Fixieren Der Sicherungsfedern
5. Fixieren der Sicherungsfedern VORSICHT • Setzen Sie nach der Montage des Produkts die Sicherungsfedern in die unteren Ecken der Wandhalterung ein, um sie zu fixieren. Befestigen Sie die Wandhalterung sicher, da sie sich sonst lösen und zu Schäden bzw. zu Verletzungen führen kann. -
Seite 11: Ausrichten Des Bildschirms
6. Ausrichten des Bildschirms • Stellen Sie nach der Montage des Bildschirms sicher, dass er waagerecht ist. (Das Produkt wird nach oben oder unten bewegt, je nachdem, in welche Richtung die Schraube gedreht wird.) <600 x 300> ± 10 mm (waagerecht) -
Seite 12: Kabel Anordnen Und Polsterbänder Anbringen
7. Kabel anordnen und Polsterbänder anbringen Ordnen Sie die Kabel entsprechend der Abbildung an. Kaufen Sie ein Band, um die Kabel zu organisieren, oder benutzen Sie das Band, aus dem Lieferumfang des TV-Geräts. Bringen Sie das Polsterband an, um Stöße zwischen dem TV-Gerät und der Wand abzufedern, die bei der Anpassung des Winkels auftreten können. -
Seite 13: Technische Daten
TECHNISCHE DATEN 15±2° 13±2° [Einheit: mm] Maximum Minimum 322,5 497,5 169,5 26,5 218,3 75,3 Modellname OTW630B Breite (mm) Höhe (mm) Tiefe (mm) Produktgewicht (kg) VESA-Spezifikationen für Wandhalterungen 600 x 300 Max. Zuglast (kg) - Seite 14 Unterstützte Displays Die Modell- und Seriennummer finden Sie auf der Rückseite oder Seite des Produkts. Bitte notieren Sie (Weitere Informationen zu den geeigneten diese Angaben unten, damit Sie sie im Reparaturfall Modellen erhalten Sie bei Ihrem Händler oder im verfügbar haben. Benutzerhandbuch zum TV-Gerät.) MODELL SERIENNUMMER...
