Solimotion FTR20
Hochtemperatur-
anwendung
Hochtemperaturadapter
und Verlängerung
Endress+Hauser

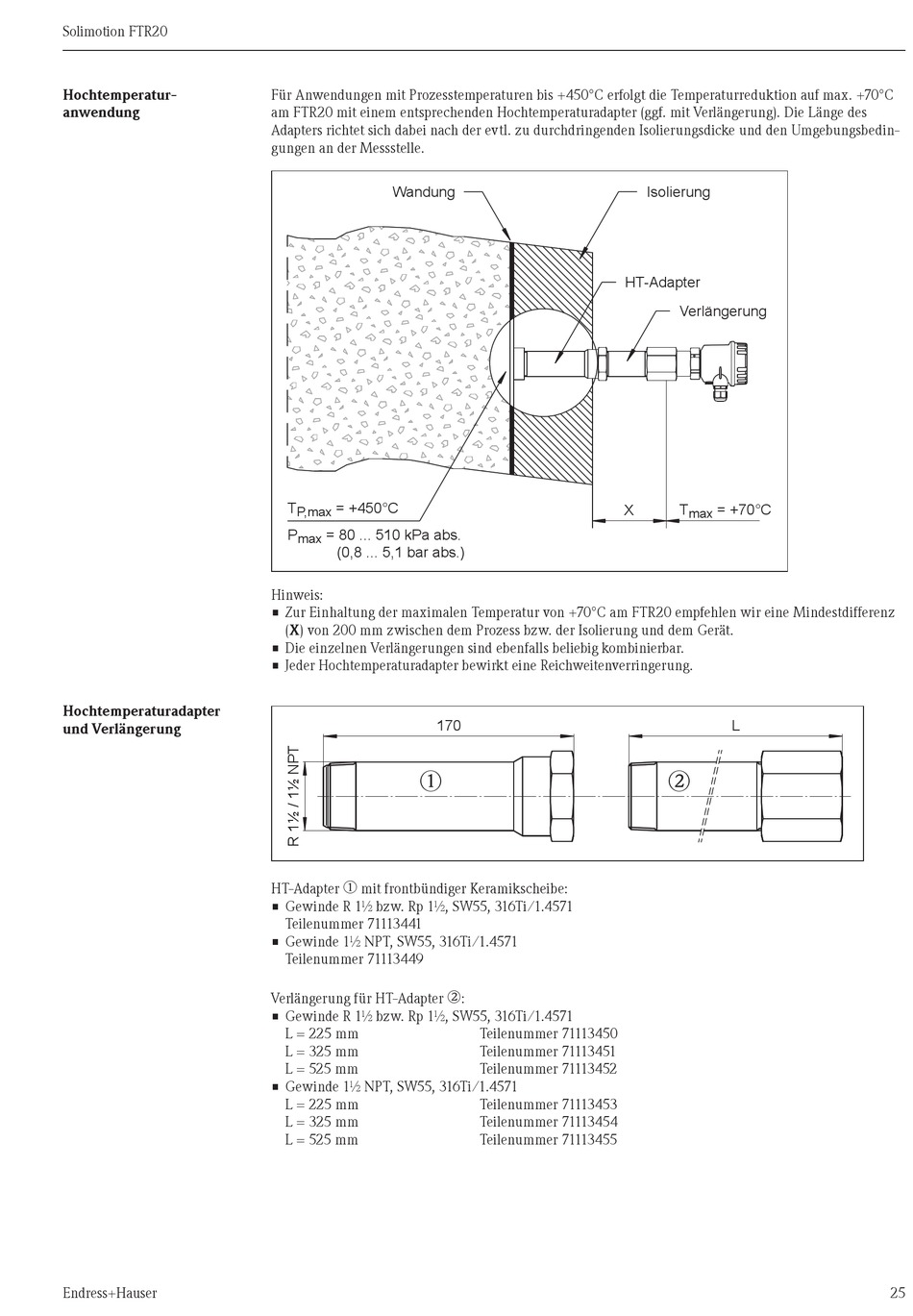

Für Anwendungen mit Prozesstemperaturen bis +450°C erfolgt die Temperaturreduktion auf max. +70°C
am FTR20 mit einem entsprechenden Hochtemperaturadapter (ggf. mit Verlängerung). Die Länge des
Adapters richtet sich dabei nach der evtl. zu durchdringenden Isolierungsdicke und den Umgebungsbedin-
gungen an der Messstelle.
Wandung
T = +450°C
P,max
P = 80 ... 510 kPa abs.
max
(0,8 ... 5,1 bar abs.)
Hinweis:
• Zur Einhaltung der maximalen Temperatur von +70°C am FTR20 empfehlen wir eine Mindestdifferenz
(X) von 200 mm zwischen dem Prozess bzw. der Isolierung und dem Gerät.
• Die einzelnen Verlängerungen sind ebenfalls beliebig kombinierbar.
• Jeder Hochtemperaturadapter bewirkt eine Reichweitenverringerung.
170
m
m
HT-Adapter mit frontbündiger Keramikscheibe:
• Gewinde R 1½ bzw. Rp 1½, SW55, 316Ti/1.4571
Teilenummer 71113441
• Gewinde 1½ NPT, SW55, 316Ti/1.4571
Teilenummer 71113449
Verlängerung für HT-Adapter
• Gewinde R 1½ bzw. Rp 1½, SW55, 316Ti/1.4571
L = 225 mm
L = 325 mm
L = 525 mm
• Gewinde 1½ NPT, SW55, 316Ti/1.4571
L = 225 mm
L = 325 mm
L = 525 mm
n
:
Teilenummer 71113450
Teilenummer 71113451
Teilenummer 71113452
Teilenummer 71113453
Teilenummer 71113454
Teilenummer 71113455

Isolierung

HT-Adapter
Verlängerung
T = +70°C
X
max
L
n
25
